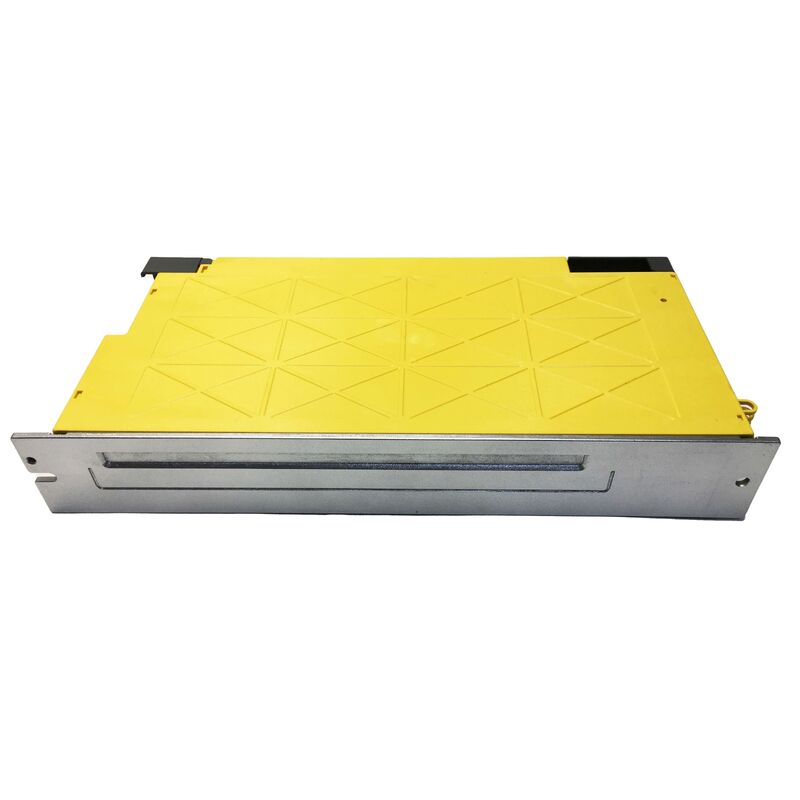

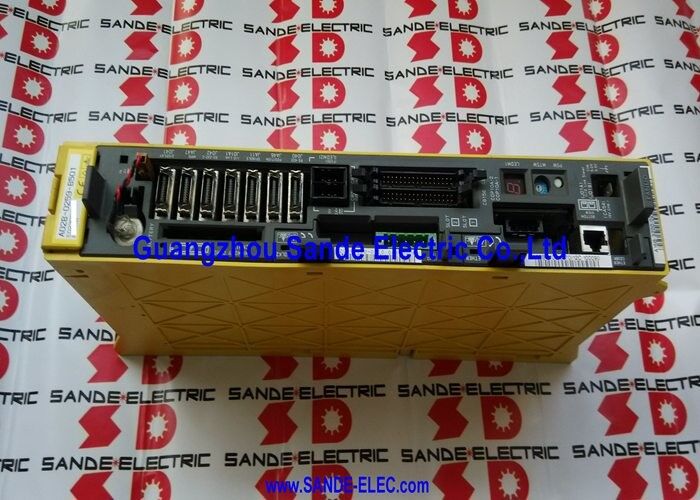

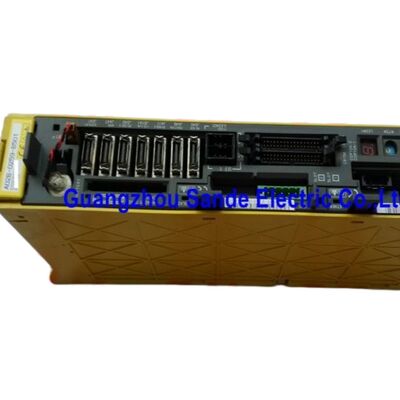

A06B-6117-H106 Fanuc Servo Amplificador Módulo A06B6117H106 A06B-6117-H106

Fanuc A06B-6117-H106 ∙ Alfa i Servo Amplifier Module ∙ AiSV-160, Single-Axis, HRV3, FSSB, 283 ∙ 339V / 11kW, 45A / 240V saída, 400V HV série

Resumo

OFanuc A06B-6117-H106é o AiSV-160, o módulo de eixo único de maior potência da série alfa i FSSB de alta tensão (HV) A06B-6117 da Fanuc, com potência de saída contínua de 45A a partir de um autocarro de CC HV de 11kW / 283V339V.

A 45A, este módulo atende às aplicações de eixo único mais exigentes da gama alfa i HV da Fanuc que produzem, respectivamente, 30 N·m e 40 N·m de binário contínuo às suas velocidades de funcionamento nominal.

Trata-se dos servomotores padrão mais pesados da gama HV alfa i da Fanuc, utilizados nos maiores eixos de accionamento dos centros de usinagem pesados, centros de torneamento de grande estrutura,e moinhos de perfuração de precisão onde a inércia do eixo e as forças de corte exigem um torque servo elevado sustentado.

O contexto de infraestrutura de HV de 400 V da série A06B-6117 significa que o AiSV-160 utiliza um autocarro de CC gerado por uma fonte trifásica de 400 V através de um alfa i PSM de alta tensão.A uma potência de saída de 45 A a partir de um autocarro HV alimentado por 400 V, o motor recebe 45A a 240V a mesma potência mecânica que um sistema de 200V forneceria a quase o dobro da corrente.Esta corrente de alimentação reduzida pela metade a 400 V é a vantagem a nível do sistema da arquitetura HV para aplicações de eixo pesado: os condutores de alimentação, barras de bus e disjuntores de entrada são dimensionados para os níveis de corrente de 400 V, que são substancialmente mais gerenciáveis do que a corrente equivalente de 200 V neste nível de potência.

The AiSV-160 is characterised by specialists as less common on CNC machine tools than lower-current HV modules — it appears primarily on high-end machining systems equipped with the heaviest HV servo motors and 30i/31i-A5 series controls.

Esta base instalada limitada torna-o um dos componentes mais exigentes tecnicamente para fornecimento, teste e reparo na série alfa i HV.

Principais especificações

45A Saída ️ Emparelhamento de motores de eixo pesado

O motor αiS30/3000HV produz 30N·m de binário contínuo a uma velocidade nominal de 3000 rpm.

The αiF40/3000HV at 40N·m continuous is the more demanding companion — at full continuous rated torque it draws current that the AiSV-160's 45A rating is specifically designed to sustain without triggering IPM protection alarms.

Estes motores aparecem nos maiores eixos de accionamento dos centros de usinagem de cinco eixos, os eixos de transporte de paletes com alta massa de peça, os eixos de grande mesa giratória B,e sistemas de usinagem de portão em que o eixo de servo move uma massa estrutural substancial.

Em qualquer aplicação em que seja necessário um torque de servo de 30 ‰ 40 N · m para sequências de usinagem prolongadas,o AiSV-160 a 45A é a especificação correta um módulo AiSV menor produziria alarmes de sobrecorrente sustentados em condições de carga total de produção.

HRV3 a 45A

O impacto do HRV3 na qualidade da regulação de corrente é particularmente relevante na saída de 45A.

The current waveform sinusoidal quality at 45A determines the torque smoothness of heavy motors driving large machine components — any torque ripple at this scale shows up as velocity variation in the axis motion, e em grandes centros de usinagem ou brocas, a variação da velocidade do eixo durante o corte afeta diretamente o acabamento da superfície em brocas de grande diâmetro ou operações de revestimento.

A capacidade completa do software HRV3 do comando 30i/31i-A5, combinada com o hardware de controlo HRV3 do AiSV-160,fornece a largura de banda de regulação de corrente necessária para manter a suavidade do binário a 45A em toda a faixa de velocidades de funcionamento do motor αiS30/αiF40.

Para as operações de perfuração e fresagem de precisão em peças grandes, onde as tolerâncias de cilindricidade estreita e de planura são requisitos de projeto, esta combinação é a escolha técnica correta.

Perguntas frequentes

P1: O A06B-6117-H106 é um módulo particularmente raro, e o que isso significa para o planejamento de substituição?

Sim, o AiSV-160 HV aparece em menos modelos de máquinas do que os módulos de HV menores como o AiSV-80 (H105) ou o AiSV-40 (H104),porque os motores αiS30/αiF40 que ele aciona são usados apenas nos eixos de máquinas mais pesados.

A menor base instalada global significa menos unidades de troca circulando no mercado de reposição.

Customers operating machines fitted with the H106 should maintain a tested spare module if production continuity is critical — sourcing a replacement under machine-down conditions is more challenging than for more common alpha i modules.

P2: O módulo é para infraestrutura HV de 400V? Qual PSM gera o barramento HV DC de 283V339V?

O autocarro HV DC é gerado por um PSM alfa i HV (a partir da variante A06B-6110 HV, da variante A06B-6115 HV ou da variante A06B-6200 HV, dependendo da geração da máquina).Estes módulos HV PSM retificam a entrada AC trifásica de 380 ∼ 480 V para produzir o autocarro HV DC de 283 ∼ 339 V.

O AiSV-160 conecta-se a este bus através do sistema de barras de bus do módulo HV padrão.e as tensões de saída do motor dos módulos são calibradas para os respectivos níveis de autocarro.

P3: O AiSV-160 (A06B-6117-H106) pode conduzir motores alfa i normalizados de 200 V?

Não. O AiSV-160 faz parte da série HV de 400 V e foi concebido para motores de HV com enrolamentos de motor de 400 V.

Os motores alfa i normalizados de 200 V (série αiS sem designação HV) têm isolamento de enrolamento de voltagem mais baixo e parâmetros elétricos diferentes.

Conectá-los à saída do amplificador HV pode causar danos ao motor.

P4: Que instalação de ensaio é necessária para verificar um A06B-6117-H106 após o reparo?

Os ensaios funcionais exigem uma alimentação trifásica de 400 V, um alfa i HV PSM que gere o autocarro HV DC, pelo menos um servomotor αiS30HV ou αiF40HV como carga,e um comando Fanuc 30i ou 31i com configuração do eixo HV para acionar o motor através do anel FSSB.

O ensaio deve fazer funcionar o módulo à sua potência nominal de saída de 45 A ou próxima dessa potência, a fim de verificar a integridade do transistor IPM, a precisão da regulação da corrente e a comunicação FSSB sob carga.

Esta infra-estrutura de ensaio de HV não está disponível universalmente, sendo inferior às instalações de ensaio de 200 V padrão, pelo que é essencial confirmar a capacidade de ensaio de HV do prestador de serviços antes do envio.

Q5: Que alarmes FSSB são específicos do A06B-6117-H106, e como são diagnosticados?

Os alarmes de desconexão do FSSB (Alarme L para COP10A, Alarme U para COP10B) indicam problemas de conector de fibra

O alarme 8 (excesso de corrente no eixo L ou falha IPM) é o alarme primário da fase de saída: disconnect the motor power cables and test HV-rated motor insulation resistance using a high-voltage insulation tester appropriate for the motor's voltage class (several hundred megaohms to protective earth is acceptable).

Se o alarme desaparecer com os cabos desconectados, a falha está no motor ou no cabo de alimentação.

Se persistir, o IPM no AiSV-160 provavelmente falhou e o módulo requer reparação especializada.

A uma potência nominal de 45A, o transistor IPM está sob uma carga térmica sustentada significativa. A saúde do ventilador é um item crítico de manutenção preventiva.
