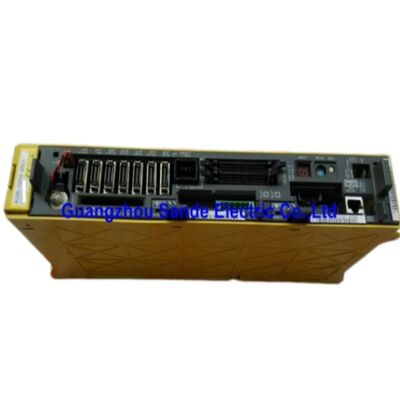

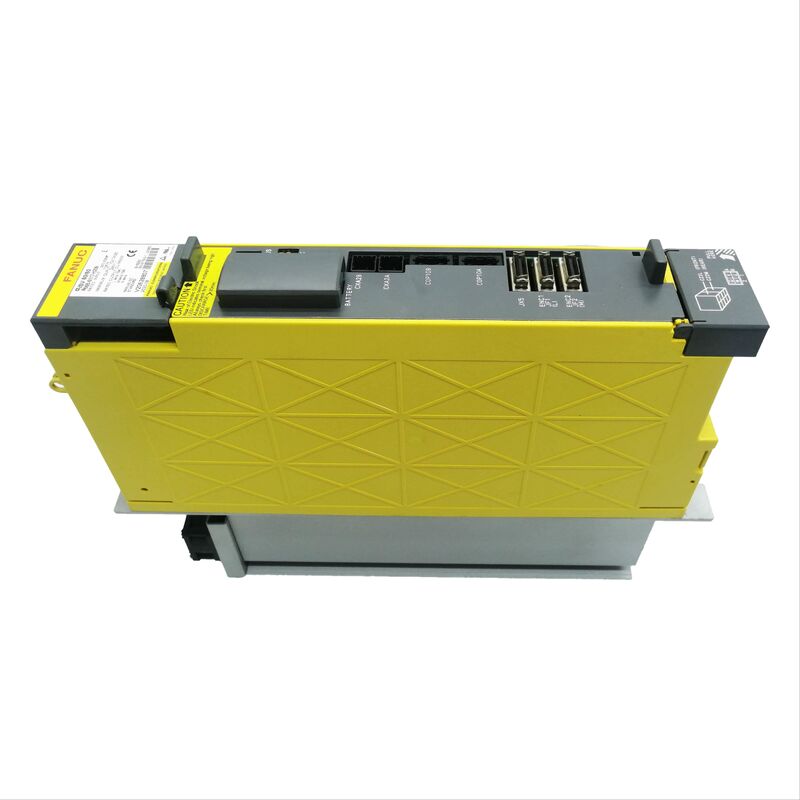

Modulo do servoamplificador Fanuc A06B-6117-H205

Módulo Servo Duplo Eixo FANUC A06B-6117-H205 Alpha i

Visão Geral

O A06B-6117-H205 é um módulo amplificador servo Alpha i de eixo duplo usado em sistemas de movimento FANUC que necessitam de uma configuração de acionamento compacta de dois eixos com saída estável em ambos os canais.

Listagens públicas de substituição identificam consistentemente este modelo como AiSV-20/20, o que o coloca na família de servos duplos Alpha i em vez das seções de spindle ou fonte de alimentação do gabinete.

No serviço prático de máquinas, um módulo como este é geralmente escolhido para manter um sistema de controle existente em sua arquitetura de acionamento original. Isso é importante porque os amplificadores FANUC de eixo duplo são normalmente combinados não apenas por tensão e corrente, mas também por layout do gabinete, estrutura de comunicação e o emparelhamento exato de eixos já utilizado na máquina.

Por esse motivo, o posicionamento mais útil na página do produto é técnico e direto: este é um módulo servo duplo eixo FANUC Alpha i para substituição, reparo e suporte de máquinas instaladas.

Referências públicas também dão à família H205 um perfil elétrico claro.

Listagens comumente mostram 283–325/339 V de entrada, 240 V de saída máxima, contexto de potência de aproximadamente 5 kW, e corrente de saída nominal de 6,5 A em ambos os eixos L e M.

Isso coloca o módulo na seção menor e simétrica de eixo duplo da linha de servos Alpha i, o que é útil ao distingui-lo de módulos de capacidade mista, como as classes 20/40 ou 40/80.

Especificações Chave

Por que a Classe AiSV-20/20 é Importante

Uma das coisas mais práticas sobre o A06B-6117-H205 é que ambos os eixos controlados pertencem à mesma classe de saída. No trabalho de manutenção real, essa simetria ajuda o módulo a se encaixar em máquinas que foram originalmente construídas em torno de eixos emparelhados de classe igual.

Também torna o amplificador mais fácil de identificar em comparação com módulos Alpha i maiores que podem parecer semelhantes em fotos de gabinete, mas pertencem a uma família de corrente diferente.

Por ser um módulo de eixo duplo, os compradores normalmente o avaliam como parte de uma estrutura completa de acionamento da máquina, em vez de uma unidade eletrônica isolada.

É por isso que a identidade exata do modelo é mais importante do que descrições genéricas como “servo drive” ou “amplificador de movimento”.

Para usuários industriais, uma substituição correta do AiSV-20/20 significa restaurar o comportamento conhecido da máquina com alteração arquitetônica mínima.

FAQ

Q1: Que tipo de produto é o A06B-6117-H205?
É um módulo amplificador servo duplo eixo FANUC Alpha i identificado em listagens públicas como AiSV-20/20.

No uso prático de CNC, ele aciona dois eixos servo de uma unidade amplificadora e é tipicamente adquirido para dar suporte ou restaurar uma máquina existente, em vez de servir como um drive autônomo de propósito geral.

Q2: Por que a designação AiSV-20/20 é importante?
Ela informa ao comprador que o módulo pertence a uma classe específica de eixo duplo Alpha i com o mesmo nível de corrente em ambos os eixos.

No trabalho de substituição, esse detalhe é importante porque muitas máquinas FANUC são construídas em torno de um layout de gabinete fixo e uma classe de servo fixa, portanto, combinar a família corretamente ajuda a evitar erros de aplicação.

Q3: Os valores de 5 kW e 6,5 A são úteis na seleção real?
Sim. Esses valores ajudam a mostrar que este é um módulo Alpha i de eixo duplo relativamente compacto, em vez de uma unidade de maior capacidade como 40/80 ou 160/160.

Para engenheiros de serviço, esses números são úteis porque fornecem uma maneira rápida de distinguir o amplificador de membros próximos da família e confirmar se ele se encaixa na faixa de carga do eixo instalada.

Q4: Este é principalmente um produto de substituição e serviço?
Sim. Fontes públicas o apresentam através de canais de peças CNC, reparo e troca, o que é típico para hardware de acionamento instalado.

Os compradores normalmente adquirem este modelo para manter uma máquina existente funcionando, preservar a arquitetura de controle original e evitar redesenhar a configuração do amplificador em torno de uma família diferente.

Q5: O que os compradores devem verificar antes de fazer o pedido?
Os compradores devem verificar o número exato da peça na unidade instalada, a designação da família AiSV-20/20, a arquitetura de dois eixos e o layout original de acionamento e comunicação da máquina.

Para amplificadores FANUC, a correspondência correta da família e do eixo geralmente é mais importante do que a semelhança de categoria ampla.
