A06B-6120-H045 Fanuc módulo de alimentação A06B6120H045 AO6B-6I2O-HO45

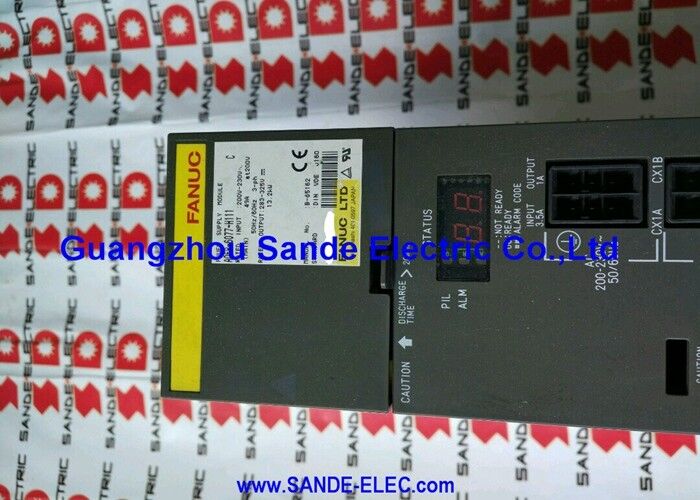

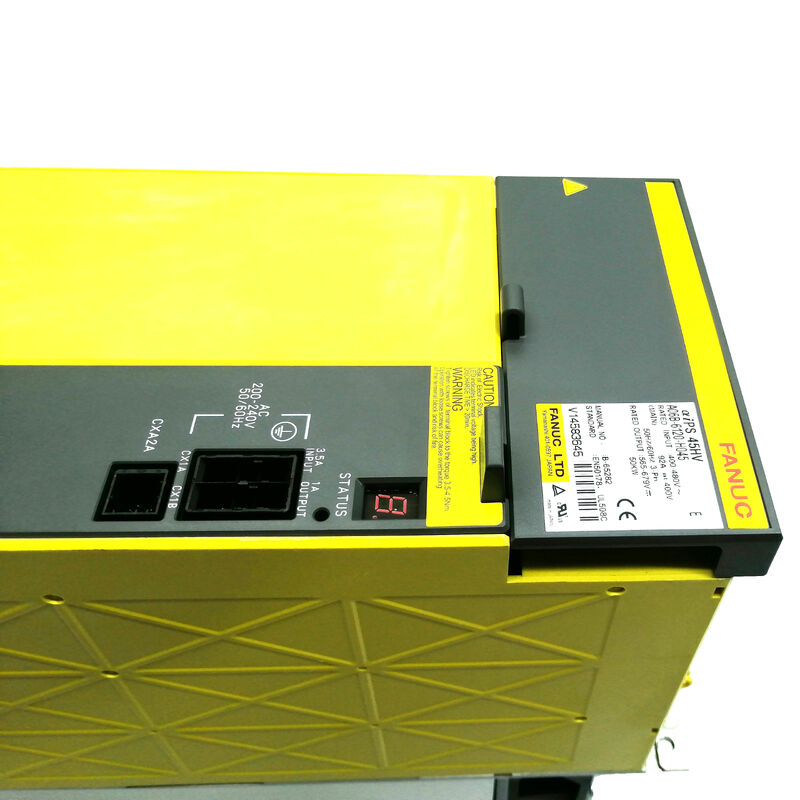

Fanuc A06B-6120-H045 | Fonte de Alimentação Alpha i HV PSM-45HVi — Gabinete de 150mm, Transistores de 1200V, 50kW, Entrada de 400–480V, Placa de Circuito Impresso de Fiação A16B-2203-0637, Diagnóstico de Ventilador AL-A / AL-2

Visão Geral

A Fanuc A06B-6120-H045 é o módulo de 50kW da primeira geração da família de fontes de alimentação alpha i HV (alta tensão) da Fanuc — a série A06B-6120 que recebe 400–480V trifásicos diretamente da alimentação da instalação e os converte para o barramento DC elevado de 565–679V em que os amplificadores servo e spindle com classificação HV alpha i dependem.

Seu gabinete de 150mm de largura é o identificador físico que o diferencia no painel elétrico: mais estreito que as maiores classes de PSM na série de 200V, mas substancialmente mais largo que os módulos de 90mm ou 60mm, refletindo os requisitos de dissipação de calor e espaço de componentes de um projeto de 50kW, 92A trabalhando com transistores com classificação de 1200V.

A classificação de transistor de 1200V não é arbitrária.

O barramento DC que este módulo produz oscila entre 565V na extremidade inferior e 679V durante a operação normal, com picos transitórios acima disso durante eventos ativos de regeneração. Transistores que comutam este barramento devem ter classificações de tensão de bloqueio confortavelmente acima da tensão de pico do barramento — a classificação de 1200V fornece a margem de derating necessária.

Esta é uma das diferenças de engenharia mais claras entre a família aiPS de 200V (A06B-6110) e a família HV (A06B-6120): os transistores HV são de uma especificação completamente diferente, escolhidos para a tensão elevada do barramento em vez de simplesmente escalados do projeto de 200V.

A placa de circuito impresso de fiação dentro do A06B-6120-H045 carrega o número de peça Fanuc A16B-2203-0637.

Esta placa lida com as funções de interface entre os circuitos internos do módulo e as conexões de energia para a alimentação externa e o barramento DC. Como outras montagens de placa PSM alpha i, ela não está disponível como uma peça de reposição autônoma através de canais padrão — a troca do módulo ou o reparo especializado da placa são os caminhos de serviço quando um defeito em nível de placa é diagnosticado.

Especificações Principais

Gabinete de 150mm — Planejamento de Gabinete e Encaixe Mecânico

A largura de 150mm coloca o PSM-45HVi na mesma classe de gabinete que vários módulos de médio alcance na família alpha i de 200V. Em um rack de acionamento HV, o PSM-45HVi é flanqueado pelos módulos alpha i HV SVM e SPM em seu lado do barramento DC, e pelo reator AC e conexões de alimentação do outro lado.

O layout mecânico segue o mesmo arranjo de barramento que a série de 200V — conexões de barramento superior e inferior para o link DC, conectores laterais para energia de controle e sinais de alarme.

Uma máquina originalmente projetada para o PSM-45HVi terá o slot do gabinete dimensionado para 150mm; a instalação de um módulo de largura diferente exigiria modificação física do arranjo de montagem.

Para construtores de máquinas que adquirem um PSM-45HVi para uma nova construção, o formato padrão de 150mm significa que o módulo se integra em racks de acionamento usando o mesmo hardware de montagem e conjuntos de barramento especificados pela Fanuc para a família HV.

Para engenheiros de manutenção que adquirem uma substituição, o formato de 150mm é um parâmetro de verificação útil — confirme que a unidade de substituição é a variante de 150mm antes de fazer o pedido, pois a família A06B-6120 abrange várias classes de potência com diferentes larguras de gabinete.

O Barramento DC de 565–679V — Por Que Essas Tensões

A alimentação trifásica AC de 400V tem uma tensão de pico de linha a linha de aproximadamente 566V (400 × √2). A ponte de diodo trifásica no retificador de entrada do PSM-45HVi carrega os capacitores do barramento DC para este valor de pico sem carga — daí o limite inferior de 565V da faixa de saída regulada.

Sob a regulação de tensão do front-end ativo, o barramento é mantido entre 565–679V durante a operação normal. O limite superior representa a tensão máxima permitida do barramento antes que o circuito de proteção contra sobretensão (AL-7) intervenha.

Durante a desaceleração rápida do spindle — um motor de spindle de 22kW de 6000 rpm para zero em menos de dois segundos, por exemplo — o motor atua como um gerador, empurrando corrente de volta para o barramento. O front-end ativo inverte essa energia de volta para a alimentação de 400V em vez de permitir que a tensão do barramento suba para AL-7.

A eficácia dessa regeneração ativa é o motivo pelo qual o PSM-45HVi é especificado para máquinas grandes com spindles de alta inércia; sem ela, a energia regenerada de uma desaceleração pesada do spindle exigiria um resistor de descarga muito grande, e a carga térmica do gabinete durante um turno de acelerações e desacelerações repetidas do spindle seria severa.

Alarmes de Ventilador: AL-2 e AL-A no Contexto do Sistema HV

O PSM-45HVi usa a mesma arquitetura de ventilador duplo que a família PSM alpha i de 200V, e a separação de alarmes entre AL-2 (ventilador interno) e AL-A (ventilador externo do dissipador de calor) carrega ainda mais urgência em 50kW de saída do que em níveis de potência mais baixos.

A 50kW, o calor gerado nos módulos de transistor de 1200V sob carga nominal é substancial.

O ventilador externo do dissipador de calor (A90L-0001-0509) é o principal mecanismo para remover esse calor — ele força o ar ambiente através do bloco de dissipador de calor com aletas onde os transistores são montados. Se este ventilador parar (AL-A), a temperatura do dissipador de calor sobe rapidamente. Quão rapidamente depende da carga: a 50kW de saída em um corte de produção, a taxa de aumento de temperatura sem o ventilador é significativamente mais rápida do que em carga parcial.

A margem entre a temperatura ambiente e o limite de proteção AL-3 (sobretemperatura do dissipador de calor) é consumida em minutos em vez de horas. AL-A em um PSM-45HVi em produção é, portanto, um alarme de parar e investigar, não um alarme de registrar e continuar.

O ventilador interno (A90L-0001-0441#39) desempenha um papel diferente, mas igualmente importante: ele gerencia o ambiente térmico da placa de circuito impresso de controle dentro do gabinete do módulo. A temperatura da placa de circuito impresso influencia a confiabilidade a longo prazo de capacitores eletrolíticos e outros componentes sensíveis à temperatura na placa de controle.

AL-2 (ventilador interno parado) justifica a substituição imediata do ventilador — a operação contínua com o ventilador interno falho acelera o envelhecimento dos componentes da placa de controle a uma taxa que encurta a vida útil do módulo mensuravelmente.

Ambos os ventiladores são peças de reposição separadamente estocadas e podem ser substituídos sem a troca do módulo completo.

Primeira Geração A06B-6120 em Campo Hoje

A série HV aiPS de primeira geração A06B-6120 foi produzida na mesma época que a família de 200V A06B-6110 — aproximadamente de 2004 ao final dos anos 2000, antes que a série HV de segunda geração A06B-6150 a substituísse.

Máquinas construídas nessa janela de produção estão agora se aproximando ou excedendo quinze anos de serviço, o que significa que as unidades PSM-45HVi atualmente em campo estão entrando na faixa etária onde a inspeção proativa de componentes térmicos e a substituição de ventiladores fazem forte sentido econômico.

Uma parada de produção não planejada em um centro de usinagem grande — a máquina típica para o PSM-45HVi — acarreta um custo de tempo de inatividade horário substancialmente maior do que uma parada de manutenção programada.

FAQ

Q1: O PSM-45HVi pode ser usado em uma fonte de 480V norte-americana além da fonte europeia de 400V?

Sim. A faixa de entrada de 400–480V acomoda tanto as fontes de 400V padrão na Europa quanto as fontes trifásicas de 480V (linha a linha) comuns em instalações industriais norte-americanas. Tanto 50Hz quanto 60Hz são suportados.

O front-end ativo do módulo regula a saída do barramento DC dentro de 565–679V em toda essa faixa de entrada, mantendo um desempenho consistente, independentemente de a alimentação da instalação ser 400V/50Hz ou 480V/60Hz.

Q2: Quando o PSM-45HVi exibe AL-3 (sobretemperatura do dissipador de calor), isso é sempre uma falha de resfriamento, ou pode indicar um transistor com defeito?

AL-3 é acionado por um sensor térmico no dissipador de calor que excede seu limite. A causa mais comum é uma falha de resfriamento — AL-A (ventilador externo parado) que foi ignorado ou adiado, ou um dissipador de calor bloqueado com acúmulo de poeira e cavacos impedindo o fluxo de ar.

Um transistor com defeito que está consumindo corrente quiescente mais alta que o normal também pode gerar calor excessivo e eventualmente levar a temperatura do dissipador de calor ao limite AL-3, mesmo com o ventilador funcionando.

Se AL-3 ocorrer com ambos os ventiladores confirmados como operacionais e as aletas do dissipador de calor limpas, os módulos de transistor merecem inspeção. Se AL-A precedeu AL-3, restaure o resfriamento primeiro; o AL-3 será limpo assim que o dissipador de calor esfriar, e os transistores podem não ter sido danificados se o evento de superaquecimento foi breve.

Q3: Como a série A06B-6120 de primeira geração do PSM-45HVi se relaciona com os módulos HV aiPS de segunda geração? Existe uma designação de substituição?

A família PSM HV alpha i de segunda geração carrega a designação da série A06B-6150. O A06B-6150-H045 é o equivalente de segunda geração do A06B-6120-H045, fornecendo a mesma saída de 50kW na mesma entrada de 400–480V e a mesma saída de barramento DC de 565–679V.

Os dois são compatíveis com os mesmos módulos amplificadores alpha i HV downstream (A06B-6127 SVM, A06B-6121 SPM). A instalação de um A06B-6150-H045 como substituto para um A06B-6120-H045 com defeito não requer alterações de parâmetros ou ajustes de fiação.

Q4: A placa de circuito impresso de fiação do A06B-6120-H045 é A16B-2203-0637. Esta é a mesma placa usada em outros módulos da série A06B-6120?

O A16B-2203-0637 aparece especificamente no A06B-6120-H045. Outros módulos da série A06B-6120 (diferentes classes de potência) podem usar números de peça de placa diferentes.

Ao procurar um reparo em nível de placa para o H045, a designação A16B-2203-0637 deve ser combinada precisamente — substituir uma placa de uma variante diferente do A06B-6120 não é apropriado sem verificação de que as especificações da placa correspondem.

Para a maioria das situações de campo, a troca da unidade completa é mais prática do que a aquisição em nível de placa.

Q5: Qual código AL aparece quando a entrada do PSM-45HVi perde uma fase e como deve ser investigado?

AL-E indica que o módulo detectou uma condição de fase aberta — uma das três fases de entrada está faltando ou severamente reduzida. Etapas de investigação: verifique todos os três fusíveis de entrada individualmente (um fusível aberto de fase única é uma causa comum e nem sempre é visível apenas por inspeção visual — use um multímetro para confirmar a continuidade), confirme se o disjuntor que alimenta o módulo não disparou em um polo e meça as três tensões de fase nos terminais de entrada do PSM-45HVi sob carga para descartar uma falha no cabo de alimentação. AL-E não indica uma falha interna do PSM; é um evento de qualidade da fonte.
