Ventilador Fanuc A860-2109-T302 — Codificador de Posição de Eixo Alpha i Series, 10.000 RPM, Flange de 68mm

Visão Geral do Produto

Número da Peça: A860-2109-T302

Também Pesquisado Como: A8602109T302, Fanuc A860-2109-T302, FANUC A8602109T302

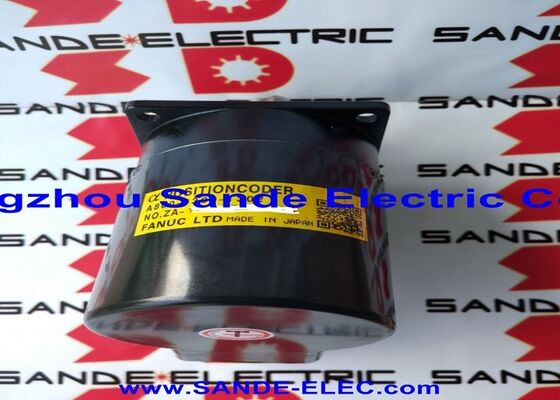

Tipo de Produto: Codificador de Posição de Eixo Alpha i Series (Encoder de Eixo Externo) Condição: Usado

Substitui / Suprime: A860-0309-T302

Classificação: Encoder de Feedback de Eixo de Alta Velocidade Fanuc Alpha i Series — 10.000 RPM, Flange Quadrada de 68mm, Furo Central de 50mm, Conector Integrado de 17 Pinos

O que esta peça realmente é

Antes de fazer o pedido, um ponto merece clareza. O A860-2109-T302 é um codificador de posição de eixo — um encoder rotativo externo montado no eixo da máquina para enviar dados de posição e velocidade de volta ao CNC Fanuc. Não é um servomotor nem um codificador de pulso embutido em um motor. É uma unidade de encoder autônoma que é aparafusada no nariz do eixo ou na carcaça do eixo, acopla-se diretamente ao eixo do fuso através do furo central de 50 mm e transmite feedback rotacional em tempo real para o sistema de acionamento do CNC através de seu conector de 17 pinos.

Codificadores de posição de eixo são usados em tornos CNC, centros de usinagem e máquinas multieixo onde o CNC necessita de posição angular precisa do eixo para rosqueamento rígido, controle de contorno Cs (eixo como eixo C) e corte de rosca sincronizado. Sem um codificador de eixo funcional, essas operações não estão disponíveis — o CNC não pode controlar a orientação ou posição angular do eixo, apenas a velocidade.

O A860-2109-T302 é a substituição da série Alpha i para o A860-0309-T302 mais antigo. As duas peças são funcionalmente intercambiáveis em máquinas compatíveis — o A860-2109-T302 mais novo é a designação de produção atual da Fanuc para esta especificação de codificador de posição.

Especificações Técnicas

Por que o feedback de posição do eixo é importante

Um eixo CNC sem feedback de posição é um componente de um truque — ele pode ser comandado para uma velocidade e funcionará nessa velocidade, mas o controle não tem ideia de onde o eixo do fuso realmente está em qualquer momento. Essa limitação exclui uma parte significativa do que as máquinas-ferramenta CNC modernas devem fazer.

Rosqueamento rígido requer que o eixo mantenha sincronização angular-linear exata com o eixo Z durante o ciclo de rosqueamento. À medida que a ferramenta desce, o eixo deve girar a uma taxa precisamente combinada com a taxa de avanço e o passo da rosca. Qualquer erro de posição angular produz um erro de passo na rosca — ou uma ferramenta de rosqueamento quebrada. O codificador de posição do eixo fornece o feedback angular que torna essa sincronização possível; sem ele, o rosqueamento rígido não está disponível e a máquina reverte para suportes de ferramentas de rosqueamento flutuantes com suas limitações inerentes de precisão de passo.

Corte de rosca em tornos — corte de rosca de ponto único — depende do codificador de posição do eixo identificar uma posição angular de referência (o pulso de início de rosca) a cada revolução para que a ferramenta de corte engate exatamente na mesma posição angular a cada passada. Rosca de múltiplos inícios e roscas de precisão Acme ou trapezoidais exigem essa sincronização em várias passadas. O A860-2109-T302 fornece a referência de posição por revolução que o CNC usa para essa função.

Controle de contorno Cs — o eixo operando como um eixo C controlado para operações de fresamento e contorno em centros de torneamento e máquinas multitarefa — requer que o eixo se comporte como um eixo servo. A posição angular deve ser comandada, mantida e interpolada com os eixos lineares. Um sensor de velocidade não é suficiente; é necessário feedback de posição com resolução de servo do eixo. O codificador de posição do eixo preenche a lacuna entre o acionamento do eixo e o motor de interpolação do CNC.

A 10.000 rpm de velocidade máxima, o A860-2109-T302 cobre toda a faixa de velocidade de eixos de centros de usinagem e centros de torneamento de alto desempenho. A maioria dos eixos CNC de produção que usam um codificador de posição externo desse tipo operam em velocidades de pico entre 6.000 e 12.000 rpm — o A860-2109-T302 se encaixa confortavelmente nessa faixa, fornecendo dados de feedback válidos desde o contorno do eixo C de baixa velocidade perto de zero rpm até a remoção de metal em velocidade máxima.

Condição Usada — O que isso significa aqui

Este A860-2109-T302 é uma unidade usada. Isso é declarado claramente porque é importante quando o componente em questão fornece feedback a um eixo CNC no qual a precisão de rosqueamento e rosqueamento dependem.

Codificadores de eixo usados têm um lugar válido no mercado de reposição. O A860-2109-T302 é um encoder rotativo óptico — quando funciona, funciona com precisão. Não há mecanismo de desgaste em um encoder funcionando corretamente que degrade sua resolução ou precisão ao longo do tempo. O que falha em encoders usados é físico: contaminação no disco óptico, rolamentos danificados, pinos de conector dobrados ou corroídos, carcaça rachada por impacto ou cabo e conector danificados por flexão repetida. Essas são condições inspecionáveis.

Um A860-2109-T302 usado que foi inspecionado quanto à condição do disco, integridade do conector e sensação do rolamento, e que não mostra evidências de entrada de refrigerante na seção óptica, é uma unidade funcional capaz de fornecer a mesma precisão de feedback de uma nova. Para uma máquina que está parada e precisa de um codificador de eixo para voltar à produção — sem o tempo de entrega e o custo de uma unidade nova — um A860-2109-T302 usado em bom estado é a solução prática.

Compradores que precisam de certeza de horas acumuladas zero devem especificar uma unidade nova. Compradores que estão substituindo um encoder com falha confirmada para restaurar uma máquina à produção, e que têm a capacidade técnica de verificar o funcionamento na comissionamento, acharão uma unidade usada totalmente apropriada.

A860-2109-T302 vs A860-0309-T302: Supressão Explicada

O A860-0309-T302 é a designação mais antiga para a mesma especificação de codificador de posição — o número da peça que aparece na documentação original da máquina e nas listas de peças para máquinas construídas quando a série Alpha original estava em uso. O A860-2109-T302 é a designação de produção atual da Fanuc, lançada como parte da atualização da série de encoders Alpha i.

As duas peças são funcionalmente intercambiáveis em máquinas compatíveis. Se a documentação da máquina solicitar um A860-0309-T302, o A860-2109-T302 é a substituição correta. As dimensões físicas de montagem (flange quadrada de 68 mm, furo central de 50 mm), pinagem do conector (17 pinos) e interface CNC são as mesmas. Nenhuma alteração de parâmetro ou modificação de fiação é necessária ao substituir A860-2109-T302 por A860-0309-T302.

Essa supressão é o motivo pelo qual o A860-2109-T302 aparece em pesquisas para ambos os números de peça — ele cobre a base instalada de máquinas originalmente especificadas com qualquer uma das designações.

Instalação e Integração

O A860-2109-T302 é montado no eixo através da flange com padrão de parafusos quadrados de 68 mm e acopla-se ao eixo do fuso através do furo central de 50 mm. Na maioria das máquinas, um elemento de acoplamento — tipicamente um acoplamento flexível tipo fole ou disco — conecta o furo do encoder ao munhão do eixo do fuso, acomodando pequeno desalinhamento angular e axial enquanto transmite movimento rotacional com precisão. O design do acoplamento é importante: uma conexão rígida em um eixo com qualquer excentricidade imporá carga cíclica aos rolamentos do encoder e encurtará sua vida útil.

O conector integrado de 17 pinos aceita o cabo padrão do encoder Fanuc Alpha i. O roteamento do cabo deve evitar dobras acentuadas perto do corpo do conector e deve ser fixado para que o cabo não flexione a cada ciclo de partida/parada do eixo. A vedação do conector deve ser verificada na instalação — o ambiente do eixo normalmente inclui névoa de refrigerante, e uma vedação de conector com vazamento permite que a contaminação atinja os pinos ao longo do tempo.

Após a instalação, verifique a função do codificador do eixo com as telas de diagnóstico do eixo do CNC Fanuc antes de executar a produção. Confirme se a contagem de feedback de posição incrementa corretamente à medida que o eixo gira em ambas as direções e se o sinal de referência de um por revolução é detectado. Em sistemas onde o eixo Cs ou o rosqueamento rígido foram desativados devido a um encoder com falha, reative essas funções nos parâmetros do CNC de acordo com a documentação de comissionamento do fabricante da máquina.

Sistemas e Amplificadores CNC Compatíveis

O A860-2109-T302 é projetado para integração com amplificadores de eixo Fanuc αi series (αiSP) e é compatível com Fanuc CNC Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B e 32i. É o codificador de posição de eixo padrão para máquinas que executam acionamentos de eixo Fanuc αi onde o feedback externo do eixo é necessário.

Nem todas as máquinas controladas por Fanuc requerem um codificador de eixo externo — algumas configurações de motor de eixo usam um encoder embutido no próprio motor de eixo. O A860-2109-T302 é para feedback de posição de eixo montado externamente, onde o encoder é separado do motor de eixo e acopla-se diretamente ao eixo do fuso. Se a máquina atualmente não possui um encoder externo e recursos de posicionamento do eixo não são necessários, nenhum codificador de posição é necessário. Se o rosqueamento rígido, sincronização de corte de rosca ou controle de contorno Cs forem necessários e a máquina foi projetada para um codificador externo, o A860-2109-T302 é a peça.

Aplicações Típicas

Rosqueamento rígido e corte de rosca em centros de torneamento CNC. Ciclos de corte de rosca de ponto único e rosqueamento rígido em tornos CNC e centros de torneamento controlados por sistemas Fanuc αi, onde o codificador de posição do eixo fornece a referência por revolução e os dados de posição angular que o CNC interpola contra o movimento do eixo Z.

Rosqueamento rígido em centro de usinagem. Ciclos de rosqueamento sincronizado em centros de usinagem verticais e horizontais onde o A860-2109-T302 é montado externamente no eixo para fornecer o feedback de posição que o rosqueamento rígido requer. Elimina a necessidade de suportes de ferramentas de rosqueamento de tensão-compressão e oferece um controle de profundidade de rosca mais consistente.

Controle do eixo C em máquinas multitarefa e centros de torneamento-fresamento. Operações de contorno de eixo como eixo C em centros de torneamento-fresamento e máquinas multitarefa, onde o eixo é interpolado como um eixo rotativo controlado para fresamento, furação e contorno em posições fora do centro. Requer feedback de posição do eixo com resolução de servo — a função que o A860-2109-T302 fornece.

Eixos de centro de usinagem de alta velocidade. Feedback de posição do eixo em centros de usinagem com velocidades de eixo de até 10.000 rpm, onde a velocidade nominal do encoder corresponde à faixa operacional completa do eixo e fornece dados de feedback válidos em todo o envelope de velocidade.

FAQ

P1: O A860-2109-T302 é um servomotor ou um encoder?

É um codificador de posição de eixo externo (encoder) — não um servomotor. É um dispositivo de feedback rotativo autônomo que é montado no eixo da máquina e envia dados de posição angular e velocidade para o CNC Fanuc através do amplificador de eixo αi. É usado para habilitar rosqueamento rígido, corte de rosca sincronizado e controle de contorno Cs em tornos CNC e centros de usinagem. O prefixo A860 em números de peça Fanuc identifica consistentemente encoders e dispositivos de feedback, não motores (que carregam o prefixo A06B).

P2: O A860-2109-T302 substituirá diretamente o A860-0309-T302 mais antigo?

Sim — o A860-2109-T302 é o sucessor atual da série Alpha i para o A860-0309-T302 e é uma substituição funcional direta. As dimensões de montagem (flange quadrada de 68 mm, furo de 50 mm), tipo de conector (17 pinos) e interface CNC são idênticas. Nenhuma alteração de fiação ou modificação de parâmetro é necessária ao substituir A860-2109-T302 por A860-0309-T302. Se a lista de peças da sua máquina mostrar A860-0309-T302, peça o A860-2109-T302 com confiança.

P3: Quais funções CNC ficam indisponíveis quando este encoder falha?

Um A860-2109-T302 com falha ou ausente desabilita qualquer função CNC que requer feedback de posição angular do eixo. Na maioria das máquinas, isso significa que rosqueamento rígido, sincronização de corte de rosca de ponto único e controle de contorno Cs ficam indisponíveis até que o encoder seja substituído. A operação do eixo apenas com velocidade (corte em RPM constante) geralmente não é afetada, pois essa função usa o feedback de velocidade do próprio amplificador do eixo, não o codificador de posição externo.

P4: Comprar um encoder usado acarreta um risco adicional em comparação com uma unidade nova?

Existe algum risco, mas é gerenciável. Encoders rotativos ópticos não se desgastam em uso normal — o que falha é dano físico: disco óptico contaminado, falha do rolamento por desalinhamento ou corrosão do conector por exposição a refrigerante. Um encoder usado que foi inspecionado e não apresenta nenhuma dessas condições terá desempenho idêntico a um novo. A abordagem prática é verificar o funcionamento imediatamente após a instalação usando a tela de diagnóstico do eixo do CNC antes de retornar a máquina à produção. Se o encoder não responder corretamente, o problema é visível imediatamente e a unidade pode ser devolvida ou trocada.

P5: O A860-2109-T302 funciona com todos os controladores CNC Fanuc?

É compatível com amplificadores de eixo Fanuc αi series e as plataformas CNC em que eles rodam — Series 0i-D/F, 16i, 18i, 21i, 30i, 31i e 32i. Não é compatível com amplificadores da série α original (não-i) ou com acionamentos de eixo Fanuc da série β, que usam protocolos de interface de encoder diferentes. Antes de fazer o pedido, confirme se o amplificador de eixo da máquina é uma unidade αiSP e se a fiação existente é o cabo padrão do encoder Alpha i de 17 pinos.
