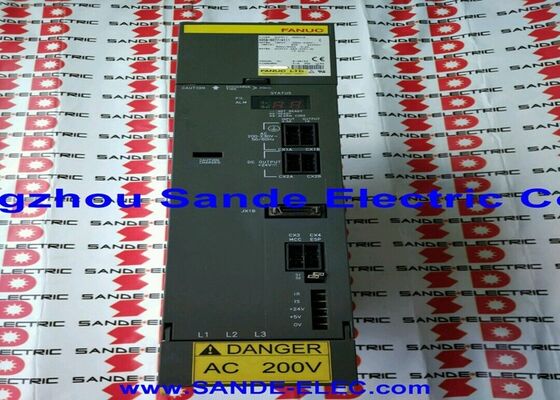

Fanuc A06B-6240-H306 Módulo de alimentação usado Nice Ao6B-624o-H3o6 A06B6240H306 preço de ação

Fanuc A06B-6240-H306 | Módulo Amplificador Servo de Três Eixos αiSV 20/20/40-B — 6,5A / 6,5A / 13A, 283–339V CC, FSSB, CNC 30i / 31i / 32i-B

Visão Geral

O Fanuc A06B-6240-H306 é um módulo amplificador servo da série αiSV-B de três eixos — a evolução da geração B da plataforma de servo drives alpha i da Fanuc, projetada para alimentar três eixos servo independentes a partir de uma única unidade compacta dentro do sistema servo modular FSSB.

Sua classificação de corrente assimétrica — dois canais de saída de 6,5A nos eixos L e M, aumentando para 13A no eixo N — reflete a realidade de engenharia de um centro de usinagem típico de três eixos, onde dois eixos mais leves e um eixo mais pesado (ou um quarto eixo rotativo) podem compartilhar um drive comum de três canais sem sobredimensionar cada canal.

O A06B-6240-H306 pertence à série A06B-6240, que representa a atualização de geração B da Fanuc para a série anterior A06B-6114.

A transição da geração i H103/H114 para a geração B H123/H124/H3xx trouxe melhorias na densidade de potência, eficiência energética e compatibilidade com as plataformas CNC 30i/31i/32i-B que a Fanuc posicionou para suas aplicações de máquinas-ferramenta mais exigentes.

Onde a geração i anterior atendia às famílias de controle 16i/18i/21i e 0i, a geração B visa os controles de ponta 30i/31i/32i-B usados em centros de usinagem de cinco eixos, máquinas de retificação de precisão, grandes centros de torneamento e células complexas de fabricação flexível com múltiplos paletes.

Consolidar três eixos em um único módulo tem um impacto direto no espaço do gabinete e no custo do sistema.

Em vez de três módulos SVM de eixo único separados, o A06B-6240-H306 fornece a mesma capacidade de acionamento de três canais em uma única carcaça que consome energia do barramento CC compartilhado fornecido pelo módulo de alimentação αiPS.

Para fabricantes de máquinas que projetam gabinetes elétricos compactos — uma prioridade em equipamentos de chão de fábrica que encolheram constantemente nas últimas duas décadas — essa consolidação se traduz em mais volume útil no gabinete para outros componentes, fiação intermódulo mais curta e menos conectores para manter.

Todos os três eixos se comunicam com o CNC através de uma única cadeia em série de fibra óptica FSSB — os eixos L, M e N dentro do A06B-6240-H306 são endereçados individualmente pela configuração FSSB do CNC, e cada um responde independentemente dentro do módulo.

A arquitetura interna do módulo gerencia o controle de corrente de três eixos, a unidade de gate IPM e o feedback do encoder para todos os três canais, enquanto apresenta cada eixo como uma entidade controlada independente para o cálculo do loop servo do CNC.

Especificações Chave

Geração αiSV-B — O Que a Designação B Significa

A designação B da Fanuc na série αiSV-B não é cosmética. A série A06B-6240 incorpora melhorias no projeto do circuito em relação à geração i A06B-6114 que reduzem as perdas de comutação nos estágios de transistor IPM, melhoram o gerenciamento térmico do drive sob demanda de alta corrente sustentada e apertam a integração com os requisitos de controle servo dos CNCs 30i/31i/32i-B.

Essas melhorias são mais importantes em aplicações onde os eixos servo operam perto de sua corrente nominal por períodos prolongados — operações de corte profundo, passes de perfilamento com alto avanço ou interpolação multieixo onde todos os três canais consomem corrente simultaneamente.

A geração B também carrega limiares de proteção e lógica de alarme revisados que se alinham com as capacidades de diagnóstico expandidas dos CNCs 30i/31i/32i-B.

Quando ocorre uma falha de sobrecorrente, sobretemperatura ou IPM, o código de alarme do amplificador aparece na tela de manutenção servo do CNC com informações mais granulares do que a geração i anterior fornecia, o que acelera o isolamento de falhas durante a manutenção.

O indicador LED no painel frontal do A06B-6240-H306 fornece uma referência visual rápida para técnicos de campo sem a necessidade de navegar nas telas de manutenção do CNC — um recurso prático que economiza tempo quando uma falha no amplificador para a máquina em um ambiente de produção.

Integração de Três Eixos — Benefícios Práticos de Gabinete

Um centro de usinagem com eixos X, Y e Z acionados por motores servo alpha i na faixa de torque pequeno a médio pode ter todos os três eixos atendidos por um único A06B-6240-H306.

A alternativa — três módulos A06B-6240-H123 (αiSV 20-B de eixo único) — ocuparia três slots de módulo separados e exigiria três conjuntos de conexões de barramento CC dentro do rack de drives.

O H306 alcança a mesma capacidade de acionamento de três eixos com um conjunto de conexões de barramento CC, uma unidade de bateria e um segmento de cadeia de fibra FSSB.

A classificação de corrente assimétrica (transistor de 20A nos eixos L e M, transistor de 40A no eixo N) é uma decisão deliberada do produto: ela cobre a configuração comum da máquina onde dois eixos mais leves e um eixo mais pesado são agrupados.

Se todos os três eixos exigirem a classificação de 13A (transistor de 40A), o H307 de três eixos ou módulos individuais de eixo único são a seleção apropriada.

Antes de especificar o H306 para uma modernização ou reparo, verifique a demanda de corrente de pico e contínua de cada motor conectado aos eixos L, M e N em relação às classificações por eixo do módulo.

FSSB no Contexto da Geração B

O link de fibra óptica FSSB que conecta o CNC 30i/31i/32i-B ao A06B-6240-H306 opera com uma largura de banda de comunicação mais alta do que a implementação FSSB nos drives de geração 16i/18i anteriores.

Isso não é visível como uma diferença de especificação no hardware do amplificador em si — os mesmos conectores de fibra e tipos de cabo são usados — mas a placa servo do CNC na plataforma 30i/31i/32i-B foi projetada para aproveitar a largura de banda FSSB para troca de dados servo mais rápida, o que suporta os orçamentos de erro de seguimento mais apertados que a contornagem de alta precisão nesses controles exige.

Os três eixos dentro do A06B-6240-H306 ocupam cada um um slot de eixo FSSB.

A configuração FSSB do CNC atribui números de eixo a cada slot na cadeia de fibra durante a inicialização do sistema. Para uma máquina que usa o H306 como eixos 1, 2 e 3 na cadeia FSSB, o CNC identifica todos os três dentro do mesmo módulo e mantém loops servo independentes para cada um.

Se um eixo apresentar uma falha, os outros dois permanecem disponíveis dependendo do tipo de falha e da configuração de segurança da máquina.

Diagnóstico de Falhas e Componentes Reparados

O display LED de 7 segmentos do A06B-6240-H306 no painel frontal mostra o status do drive e os códigos de alarme. Estados operacionais normais exibem leituras numéricas; estados de alarme mostram códigos alfanuméricos que referenciam categorias de falha específicas. Padrões de falha comuns incluem:

Alarme 6 / Alarme b — Falha de sobrecorrente ou IPM em um ou mais eixos. Verifique os cabos de alimentação do motor quanto a falhas de isolamento, resistência dos enrolamentos do motor quanto a curtos entre fases ou para o terra, e integridade do conector na caixa de junção do motor. Uma falha de IPM que persiste com o motor desconectado aponta para um módulo de transistor defeituoso dentro do drive.

Alarme 5 (LVDC)

— Baixa tensão do barramento CC da fonte aiPS. Verifique a aiPS quanto à sua própria condição de alarme antes de assumir que o H306 está com defeito. A aiPS e o H306 compartilham o mesmo barramento CC; um problema na fonte de alimentação afeta todos os módulos no barramento simultaneamente.

Alarme 1 (FAL) — O ventilador de resfriamento interno parou. O ventilador no H306 está disponível separadamente e pode ser substituído sem substituir o módulo inteiro. Verifique os conectores do ventilador antes de condenar o módulo por uma falha no ventilador.

No nível de componente, os módulos de transistor IPM para cada eixo, o ventilador de resfriamento interno, a bateria do encoder e os fusíveis do barramento CC estão disponíveis como peças de reposição separadas e podem ser substituídos por engenheiros de serviço qualificados durante uma revisão do módulo, estendendo a vida útil da unidade sem uma troca completa do módulo.

FAQQ1: O A06B-6240-H306 pode acionar motores da série beta i (βiS) além dos motores alpha i?

Sim. Motores da série Beta i que se enquadram nas classificações de corrente de cada eixo — particularmente os motores βiS mais leves (classe 0,4, 0,5, 1, 2kW) que combinam com a saída de 6,5A dos eixos L e M, e os motores βiS médios compatíveis com os 13A do eixo N — podem ser acionados pelo H306 com as entradas de parâmetro de tipo de motor apropriadas na configuração servo do CNC. Confirme a corrente nominal do motor βiS específico contra o canal de eixo aplicável antes de conectar. A entrada do parâmetro CNC nº 2020 tipo de motor deve corresponder ao motor fisicamente conectado.

Q2: O A06B-6240-H306 pode ser misturado com módulos SVM da geração i A06B-6114-H1xx no mesmo barramento de drive?

Não. A série B A06B-6240 opera com fontes de alimentação αiPS da série A06B-6200 e usa a arquitetura de distribuição de energia de controle do sistema 30i/31i/32i-B. A série i A06B-6114 opera com fontes de alimentação aiPS da série A06B-6110. As duas gerações têm interfaces de hardware de barramento CC diferentes e distribuição de energia de controle diferentes, e não podem compartilhar o mesmo barramento de drive ou fonte de alimentação dentro de um único sistema.  Qualquer modernização que substitua módulos SVM da geração i por módulos H306 da geração B também deve abordar a compatibilidade da fonte de alimentação.

Q3: Qual é a abordagem correta quando um dos três eixos no A06B-6240-H306 desenvolve uma falha, e os outros dois estão funcionando normalmente?

Primeiro, isole se a falha está no motor, no cabo de alimentação do motor ou no próprio amplificador. Desconecte o cabo de alimentação do motor do eixo com falha no ponto de conexão do amplificador e ligue o CNC — se o alarme desaparecer com o motor desconectado, a falha está no motor ou no cabo, não no amplificador. Se o alarme permanecer com o motor desconectado, o estágio do transistor do amplificador ou o circuito de controle para esse eixo falhou e o módulo requer serviço ou troca. Os dois eixos funcionando podem permanecer operacionais durante o diagnóstico, desde que a lógica de segurança da máquina permita a execução de um sistema de drive parcialmente alarmado, mas a produção no eixo com falha não pode ser retomada até que a falha seja resolvida.

Q4: Quais parâmetros precisam ser definidos ao substituir um A06B-6240-H306 defeituoso por uma unidade nova ou recondicionada?

Os parâmetros servo que ligam diretamente o amplificador aos motores específicos são armazenados no CNC, não no amplificador — portanto, uma substituição direta do amplificador (mesmo H306 por H306) geralmente não requer alterações de parâmetro, desde que a configuração de hardware da unidade de substituição corresponda à original. No entanto, após a instalação de qualquer amplificador novo, verifique se a inicialização do amplificador do CNC é concluída sem alarmes SV5136 (incompatibilidade de tipo de motor) ou SV5061 (transbordamento de erro servo). Verifique a atribuição de eixo FSSB através da tela de manutenção servo para confirmar que todos os três eixos são identificados corretamente. Se a unidade de substituição tiver uma revisão de hardware diferente, consulte o guia de inicialização servo da Fanuc para quaisquer notas de parâmetro específicas da revisão.

Q5: Como a corrente de entrada nominal de 34A do A06B-6240-H306 afeta o dimensionamento da fonte de alimentação αiPS para um gabinete com múltiplos drives?

A fonte de alimentação αiPS deve lidar com a soma das correntes de entrada nominais de todos os módulos SVM e αiSP (spindle) que ela fornece. Os 34A do H306 são seu consumo de pico nominal — na prática, a corrente média em cargas de corte típicas é menor, mas a αiPS deve ser dimensionada para fornecer a demanda de pico simultânea de pior caso de todos os módulos conectados.  Para um gabinete com um H306 mais um módulo de spindle, adicione os 34A do H306 à entrada nominal do módulo de spindle, aplique um fator de demanda do sistema (geralmente 0,7–0,8 para operação pesada simultânea em todos os eixos) e selecione a αiPS que excede essa demanda combinada. Subdimensionar a αiPS em relação à corrente de entrada combinada dos módulos produz alarmes LVDC sob carregamento pesado simultâneo dos eixos.
