Fanuc A06B-6200-H008 | Módulo de Fonte de Alimentação αiPS-7.5 — Entrada 200–240VAC / 33A, Saída 283–339VDC / 9.4kW, Regeneração de Potência, Série αi-B

Visão Geral

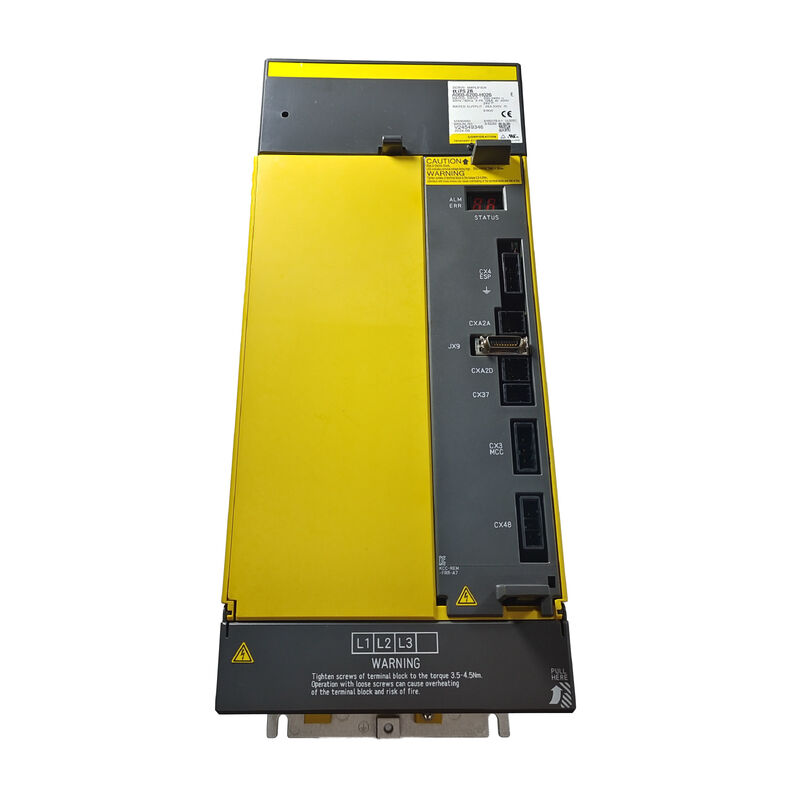

O Fanuc A06B-6200-H008 é o αiPS-7.5, um módulo de fonte de alimentação compacto da série αiPS-B que converte 200–240VAC trifásico a 33A em um barramento de 283–339VDC com saída nominal de 9.4kW, com regeneração ativa de potência.

Como a oferta de nível de entrada a intermediário dentro da linha A06B-6200 αiPS-B, o αiPS-7.5 visa configurações de máquinas CNC de pequeno a médio porte — alguns eixos servo αiSV-B com corrente leve a moderada, mais um módulo de spindle αiSP-B menor, onde a demanda simultânea de pico combinada permanece dentro da capacidade do barramento de 9.4kW.

Existem duas versões de produção do H008: o αiPS-7.5 original e o revisado αiPS-7.5-B (a geração "-B" correspondendo aos amplificadores αiSV-B e αiSP-B).

Essas duas versões compartilham o mesmo número de peça (A06B-6200-H008), mas diferem em suas revisões de hardware internas.

Ao solicitar uma substituição, especificar qual geração está instalada atualmente — confirmada a partir da etiqueta do módulo ou da documentação do fabricante da máquina — garante que a revisão correta seja fornecida e evita potenciais problemas de compatibilidade com os módulos amplificadores αi-B conectados.

Com 9.4kW de saída de barramento a partir de uma entrada de 33A, o αiPS-7.5 é o PSM mais compacto da linha αiPS-B que ainda suporta uma combinação significativa de múltiplos eixos e spindle.

Ele é apropriadamente especificado para VMCs (centros de usinagem verticais) pequenas, tornos CNC compactos com potência de spindle moderada e centros de furação e rosqueamento onde a potência do spindle está na classe de 5.5–7.5kW e dois a três eixos servo leves completam a configuração de acionamento.

Especificações Principais

αiPS-7.5 vs αiPS-7.5-B — Duas Gerações, Um Número de Peça

O A06B-6200-H008 abrange tanto o αiPS-7.5 original quanto a revisão posterior αiPS-7.5-B. Ambos fornecem a mesma saída de barramento de 9.4kW / 283–339VDC a partir dos mesmos parâmetros de entrada AC e carregam o mesmo número de peça.

A revisão "-B" alinha o PSM com os amplificadores αiSV-B e αiSP-B da geração B, incorporando revisões de hardware que correspondem aos protocolos de interconexão e comunicação desses amplificadores.

Quando uma máquina está equipada com amplificadores αiSV-B ou αiSP-B (o sistema αi-B de geração atual), a variante αiPS-7.5-B do H008 é o PSM correto.

Instalar o αiPS-7.5 original em um sistema -B — ou vice-versa — pode causar alarmes de comunicação ou sinalização errática do PSM para o amplificador.

Prestadores de serviço experientes com sistemas Fanuc αi-B mantêm a capacidade de identificar qual geração está fisicamente instalada em uma máquina, seja a partir das marcações de revisão de hardware interno ou da documentação de configuração da máquina, e podem fornecer a geração H008 apropriada como substituição.

Capacidade de Barramento de 9.4kW — Configuração Prática da Máquina

A saída de barramento DC de 9.4kW pode suportar combinações como: um módulo de spindle αiSP-5.5 (5.5kW nominal de spindle) mais dois a três módulos servo αiSV com corrente leve a moderada (por exemplo, 1.25kW cada para eixos de médio alcance), ou um spindle de maior potência (αiSP-7.5, classe de 7.5kW) com um a dois eixos servo leves. Configurações que excedem a demanda de pico simultânea de 9.4kW requerem o αiPS-11 (A06B-6200-H011) no próximo nível de capacidade.

O limite de 9.4kW se aplica à demanda de pico simultânea — uma máquina onde o spindle e todos os eixos nunca atingem simultaneamente suas cargas máximas operará com uma margem efetiva maior do que o cálculo sugere.

Dimensionamento conservador do PSM para cargas de pico simultâneas completas protege contra alarmes AL-04 (subtensão do link DC) durante as sequências de produção mais exigentes.

Resfriamento de Ventoinha Dupla — Detalhes de Gerenciamento Térmico

O arranjo de ventoinha dupla do αiPS-7.5 separa as tarefas de resfriamento interno e externo. A ventoinha interna (A90L-0001-0580#B) circula o ar através da placa de circuito de controle e dos componentes retificadores dentro do invólucro do módulo.

A ventoinha externa (A90L-0001-0576) força o ar sobre as aletas do dissipador de calor externo onde os transistores de potência principais dissipam sua carga térmica. Ambas as ventoinhas são monitoradas em tempo real: o módulo gera AL-02 quando a ventoinha interna para e AL-10 quando a ventoinha externa para, independentemente de a sobrecarga térmica já ter ocorrido.

O monitoramento da saúde da ventoinha fornece aviso antecipado antes que ocorra dano térmico — um recurso crítico a 9.4kW onde o fluxo de potência sustentado através dos transistores principais gera calor contínuo substancial.

A substituição das ventoinhas em um ciclo de manutenção programado (consistente com a vida útil nominal do rolamento da ventoinha) evita desligamentos de emergência acionados por alarme durante a produção.

FAQ

Q1: Qual é a diferença entre o A06B-6200-H008 (αiPS-7.5) e o A06B-6115-H006 (PSMR-5.5i)?

O A06B-6115-H006 é da série anterior αi PSR (regeneração por resistor), fornecendo 9.4kW de seu barramento DC, mas direcionando a energia de frenagem regenerada para um resistor de descarga externo.

O A06B-6200-H008 é da série αiPS-B (regeneração ativa de potência), fornecendo a mesma saída de barramento de 9.4kW, mas retornando ativamente a energia de frenagem para a rede elétrica AC. O αiPS-B é um produto de geração posterior com maior eficiência e sem necessidade de uma unidade de resistor de descarga externa.

Os dois não são intercambiáveis — eles usam sistemas de conectores de barramento e esquemas de distribuição de 24V diferentes, apropriados para suas respectivas gerações de amplificadores.

Q2: O αiPS-7.5 e o αiPS-7.5-B compartilham o mesmo número de peça — como sei qual versão está na minha máquina?

A etiqueta frontal do módulo ou as marcações da PCB interna geralmente mostram a revisão do hardware.

A documentação elétrica do fabricante da máquina ou a lista de materiais (BOM) especificarão se a instalação original foi o αiPS-7.5 ou o αiPS-7.5-B. Se esta documentação não estiver disponível, um provedor de serviço treinado pela Fanuc pode identificar a versão instalada através da inspeção física do módulo.

Sempre comunique qual geração você precisa ao adquirir uma substituição — um fornecedor competente confirmará a revisão antes do envio.

Q3: Qual a classificação do disjuntor de entrada necessário para o A06B-6200-H008?

Com 33A de entrada nominal a 200V em trifásico, o disjuntor do circuito de derivação AC deve ser classificado acima de 33A para evitar desarme intempestivo durante o pico de partida do PSM e a operação normal. As diretrizes de instalação da Fanuc geralmente recomendam 1,25 a 1,5 vezes a corrente de entrada nominal como a classificação mínima do disjuntor, resultando em um mínimo de 41 a 50A para o αiPS-7.5.

O tipo exato do disjuntor, a capacidade de interrupção e a característica de desarme térmico-magnético ou eletrônico devem estar em conformidade com o código elétrico local da instalação. Coordene com o documento de especificação elétrica do fabricante da máquina para a seleção original do disjuntor.

Q4: O A06B-6200-H008 pode alimentar uma configuração de máquina que anteriormente usava o A06B-6110-H008 (αi PS-7.5)?

O A06B-6110-H008 e o A06B-6200-H008 fornecem 9.4kW de um barramento de 283–339VDC. No entanto, eles atendem a diferentes gerações de amplificadores: a série A06B-6110 é projetada para amplificadores servo αi de primeira geração (série A06B-6114 SVM), enquanto a série A06B-6200 é projetada para a geração αi-B (série A06B-6220/6221 SVM-B).

O hardware do conector do barramento e a distribuição de 24V diferem entre as gerações. Substituir o PSM da geração -B em uma máquina com amplificadores αi de primeira geração não é uma configuração suportada — combine a geração do PSM com a geração do amplificador instalado.

Q5: Qual é a sequência de diagnóstico correta quando o A06B-6200-H008 exibe AL-04 (subtensão do barramento DC)?

AL-04 indica que a tensão do barramento DC caiu abaixo do limite mínimo.

Comece verificando a entrada AC trifásica: meça a tensão de cada fase para confirmar que todas as três fases estão presentes e balanceadas. Verifique se o disjuntor de entrada não disparou. Verifique se o reator da linha AC (se instalado) está intacto e se suas conexões estão seguras.

Se a alimentação AC parecer saudável, verifique a carga do capacitor do barramento DC observando o status do LED do módulo — o módulo normalmente indica "carga completa" antes de habilitar. Se a sequência de pré-carga (AL-05) foi previamente registrada como alarme, o circuito de pré-carga ou os capacitores do barramento DC podem ter se degradado e requerem investigação especializada.

Não ligue e desligue repetidamente para limpar AL-04 sem primeiro verificar a condição da alimentação AC.
