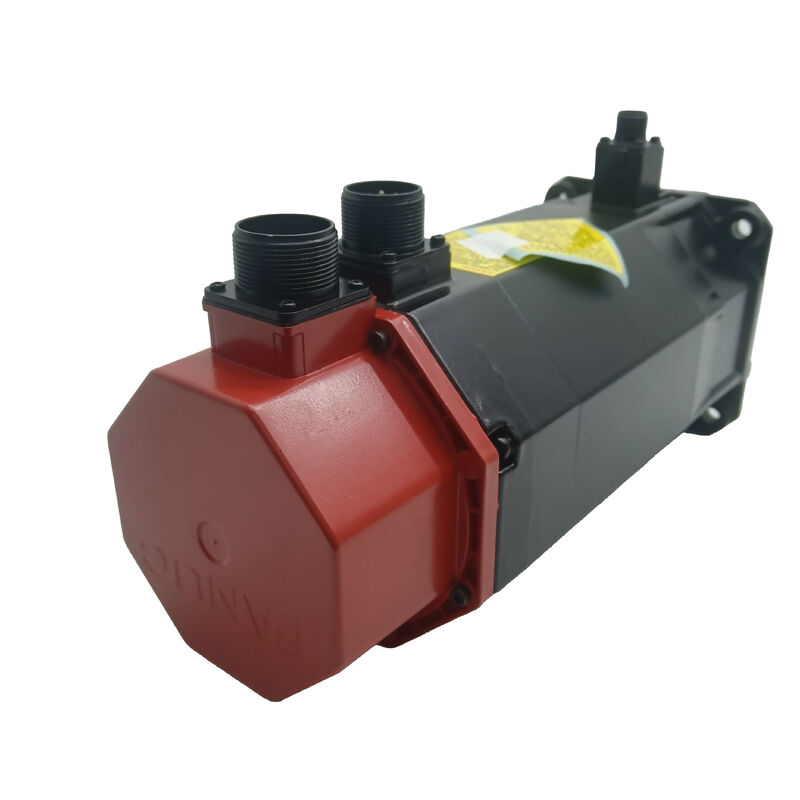

Motor Servo AC Fanuc A06B-0163-B175 — αM9/3000, Eixo Cônico, Freio, Encoder A64, Bom Estado

Visão Geral do Produto

Número da Peça: A06B-0163-B175

Também Pesquisado Como: A06B0163B175, FANUC A06B-0163-B175, Fanuc A06B0163B175

Modelo do Motor: αM9/3000 Condição: Bom — usado, inspecionado, verificado operacionalmente

Classificação: Motor Servo AC Sem Escovas Fanuc Série Alpha — Torque de Travamento de 9 Nm, 3.000 rpm, Eixo Cônico com Chaveta, Freio de Retenção Acionado por Mola, Codificador de Pulso Incremental A64, IP65

Um Motor Usado, Honestamente Descrito

Equipes de manutenção que substituem um A06B-0163-B175 com defeito enfrentam uma decisão simples: estoque novo (se disponível e com preço de motor novo) ou uma unidade usada de qualidade que coloca a máquina em funcionamento rapidamente a uma fração do custo. Este anúncio é a segunda opção.

Bom estado significa o que diz. O motor foi inspecionado — geometria do eixo, carcaça do encoder, integridade do conector, função do freio e condição da vedação foram verificados. Ele gira livremente sem aspereza nos rolamentos. Não é um motor novo, e listá-lo como um seria desonesto. O que é, é um αM9/3000 funcionando corretamente, pronto para ser instalado na máquina para a qual foi projetado. Para uma instalação de produção onde o tempo de inatividade tem um custo e o tempo de entrega de um novo motor Fanuc série alpha é medido em semanas, um A06B-0163-B175 usado em bom estado disponível agora é frequentemente a resposta certa.

Especificações Técnicas

O αM9/3000 na Linha Fanuc Alpha

O αM representam uma atualização de geração intermediária dentro da série de servo motores alpha original da Fanuc. Onde os motores alpha padrão (designações αA, αC) cobriam as aplicações de eixo de avanço de máquina-ferramenta, a série αM foi introduzida para atender aplicações específicas — incluindo acionamentos de juntas de robô — onde uma característica de torque-velocidade e configuração física ligeiramente diferentes eram necessárias. A designação "M" identifica esta variante, e ela aparece com menos frequência em campo do que a série alpha padrão, o que é parte do motivo pelo qual encontrar estoque de reposição de qualidade requer mais esforço.

Nove Newton-metros de torque de travamento a 3.000 rpm colocam o αM9/3000 no meio da faixa da série alpha original — capaz o suficiente para os eixos de acionamento CNC mais pesados e aplicações de juntas de robô para as quais foi especificado, compacto o suficiente para caber nas restrições de espaço que essas aplicações impõem com ~17 kg. A saída nominal contínua de 1.8 kW a 161V, 200Hz reflete as características de fornecimento de motor da plataforma de amplificador alpha original — diferente da entrada de 200V / tensão de motor de 157V das séries α22 e α30 mais pesadas, mas a mesma interface elétrica fundamental da geração alpha.

Freio Instalado: Por que o B175 Importa

O sufixo B175 identifica a variante do motor com um freio de retenção acionado por mola — esta não é uma opção ou um acessório. É uma parte estrutural do motor da qual o projeto original da máquina ou robô dependia, e sua presença no motor de reposição é inegociável para eixos onde foi originalmente especificado.

Os freios acionados por mola funcionam em um princípio de segurança. Quando a energia está ausente — seja por projeto em desligamento controlado, ou por circunstância durante um alarme, parada de emergência ou interrupção de energia — a mola do freio engata e trava o eixo mecanicamente. O eixo do motor não pode girar até que o solenóide do freio seja energizado e a mola seja liberada. Sem energia, sem movimento. Este é o mecanismo de retenção no qual os eixos verticais e juntas de robô confiam para evitar a descida gravitacional quando o servo é desenergizado.

A variante B075 deste mesmo motor — mesmo torque, mesma velocidade, mesmo encoder — não possui freio. Se o motor com defeito na máquina era um B175, o B075 não é uma substituição segura em um eixo vertical ou junta de robô. O freio não é um recurso de conveniência; é o mecanismo de segurança mecânica do eixo. O A06B-0163-B175 listado aqui mantém seu freio, e o freio foi verificado quanto à função de engate e liberação durante a inspeção.

Para eixos horizontais sem componente de carga gravitacional, o travamento do servo fornece retenção de posição adequada e o freio é redundante — mas instalar um motor com freio em um eixo horizontal não causa danos nem penalidade de desempenho. A máquina simplesmente tem um freio que não precisa ativamente.

Eixo Cônico com Chaveta: Acoplamento Seguro a 9 Nm

O eixo cônico retificado de precisão com chaveta no A06B-0163-B175 é a interface de acoplamento correta para a máquina ou robô para o qual este motor foi projetado. A geometria cônica autocentra o cubo de acoplamento durante a instalação — puxe o cubo para o eixo com um parafuso de tração e o contato cônico alinha automaticamente os eixos do motor e do eixo acionado com tolerância dimensional precisa sem ajuste manual. A chaveta transmite torque através de engajamento mecânico positivo em vez de fixação por atrito, o que é particularmente relevante a 9 Nm de torque de travamento, onde um acoplamento de eixo reto puramente fixado por atrito requer especificação cuidadosa de torque para evitar deslizamento sob transientes de carga de pico.

Neste motor usado, o cone foi inspecionado visualmente e não apresenta danos de impacto ou desgaste que comprometam o engajamento do acoplamento. As dimensões da chaveta estão intactas. Um motor de reposição com um eixo cônico danificado ou desgastado não é uma unidade reparável — esta etapa de inspeção não é cosmética.

Codificador de Pulso A64: Feedback Incremental da Geração Alpha Original

O encoder A64 fornece 64.000 contagens por revolução usando a interface de pulso incremental paralela da série alpha original da Fanuc. Este não é o encoder absoluto serial da geração αi. A distinção é importante operacionalmente e para compatibilidade do amplificador.

Incremental significa homing a cada energização. Quando o CNC ou o controlador do robô é energizado, o eixo deve executar um ciclo de retorno de referência (homing) antes que o sistema de controle saiba onde o eixo está no sistema de coordenadas da máquina. Em um robô Fanuc equipado com um A06B-0163-B175, isso se manifesta como o robô exigindo um procedimento de masterização ou retorno a zero após interrupção de energia. Em uma máquina-ferramenta CNC, é um percurso de retorno de referência. Ambos são procedimentos padrão para equipamentos da série alpha original — a sequência de inicialização da máquina leva isso em consideração.

A correspondência da geração do amplificador é crítica. O encoder A64 se comunica através da interface de encoder paralela alpha original. Os amplificadores Fanuc série αi esperam o protocolo de encoder serial dos motores αiS e αiF — os dois são incompatíveis no nível do conector e do protocolo. O A06B-0163-B175 requer um amplificador Fanuc série α SVU (αSVU1-40 ou αSVU1-80 dependendo da configuração do eixo). Se a máquina executa amplificadores αi, este motor não é compatível sem um adaptador de interface. Sempre confirme a geração do amplificador antes de encomendar um motor de reposição.

Aplicações em Robôs e Máquinas-Ferramenta

O A06B-0163-B175 foi usado em duas categorias distintas de aplicações durante sua vida útil de produção, o que explica por que a demanda de reposição para esta peça vem de equipes de manutenção de máquinas-ferramenta e de robôs.

Acionamentos de juntas de robôs Fanuc. O αM9/3000 com freio foi uma especificação de motor de junta para vários modelos de robôs Fanuc — incluindo a família M-710i, que operava em aplicações de manuseio de materiais, usinagem e montagem na indústria automotiva e de manufatura em geral. Em uma junta de robô, o freio é essencial no desligamento do servo: a posição da junta deve ser mantida mecanicamente para que o braço não caia sob a gravidade quando o controlador desliga ou falha. Um A06B-0163-B175 retirado de um robô Fanuc desativado em condições de serviço é uma fonte legítima de substituição para o mesmo motor em um robô ativo — desde que a unidade tenha sido inspecionada corretamente.

Eixos de avanço de máquinas-ferramenta CNC. Em centros de usinagem de grande formato e centros de torneamento controlados por CNCs Fanuc Séries 15, 16 ou 18 com amplificadores alpha originais, o αM9/3000 cobria aplicações de eixo de avanço de médio alcance onde 9 Nm de torque de travamento e 3.000 rpm se adequavam à carga do eixo e aos requisitos de velocidade. Essas máquinas são maduras — muitas bem além de sua vida útil de projeto original — e o A06B-0163-B175 continua sendo a peça de reposição correta para a especificação original do motor.

Compatibilidade de Amplificador e CNC

O A06B-0163-B175 requer um amplificador servo Fanuc série α (αSVU) — a plataforma SVU alpha de primeira geração, não a série αi que a sucedeu. Plataformas CNC compatíveis incluem Fanuc Séries 15, 16 e 18 na geração alpha original, e controladores de robô Fanuc da mesma época (R-J2, R-J3 e equivalentes). O motor não é compatível com amplificadores αi ou αiS, ou com drives da série β.

Ao instalar este motor como substituição, verifique se os parâmetros do eixo do CNC ou do controlador do robô estão definidos corretamente para o tipo de motor αM9/3000. Uma incompatibilidade de parâmetros — particularmente o limite de corrente e o código do tipo de motor — causará desempenho instável do servo ou falhas de sobrecorrente do amplificador na inicialização, mesmo que o motor em si esteja em perfeitas condições.

Série A06B-0163: Variantes Principais

O B175 é a configuração com freio, eixo cônico, IP65 padrão. Confirme exatamente o número da peça do motor com defeito — instalar um B075 sem freio onde um B175 foi especificado é uma questão de segurança em eixos verticais e juntas de robô.

FAQ

P1: O que significa "bom estado" — o freio foi testado?

Sim. Bom estado neste motor inclui uma verificação funcional do freio. O freio foi verificado para engatar (acionado por mola, eixo travado) quando desenergizado e para liberar limpo quando o solenóide foi energizado. O engate do freio não é meramente assumido — foi confirmado durante a inspeção. O eixo, a carcaça do encoder, a condição do conector e a integridade da vedação também foram verificados. Este é um motor usado que passou pela inspeção, não um que foi simplesmente limpo e listado novamente.

P2: Este motor precisa de um ciclo de homing toda vez que a máquina é ligada?

Sim. O A64 é um encoder incremental — ele não retém a posição do eixo durante eventos de desligamento. Toda vez que o CNC ou o controlador do robô é energizado, o eixo deve realizar um ciclo de retorno de referência (homing) para estabelecer sua posição no sistema de coordenadas da máquina. Em robôs Fanuc, isso geralmente envolve um procedimento de masterização ou retorno a zero. Em máquinas-ferramenta CNC, é um percurso de retorno ao ponto de referência. Este é o procedimento operacional padrão para todos os equipamentos da série alpha Fanuc original e já está embutido na sequência de inicialização da máquina.

P3: O A06B-0163-B175 é compatível com amplificadores Fanuc série αi?

Não. Este motor usa a interface de encoder incremental paralela A64 da série alpha original. Os amplificadores Fanuc αi esperam o protocolo de encoder serial usado pelos motores αiS e αiF — os dois sistemas são eletricamente e em protocolo incompatíveis no nível do conector. O A06B-0163-B175 requer um amplificador Fanuc série α SVU original. Se a máquina já foi atualizada para amplificadores αi, este motor não funcionará sem um adaptador de interface. Confirme a geração do amplificador antes de encomendar.

P4: O B175 (versão com freio) pode substituir o B075 (versão sem freio)?

Em um eixo horizontal sem carga gravitacional, instalar um B175 onde um B075 foi originalmente especificado não causa danos — o freio simplesmente permanece engatado na inicialização e libera quando o servo ativa, e engata novamente no desligamento do servo como uma retenção passiva adicional. Em um eixo vertical ou junta de robô, a distinção ocorre ao contrário: um B075 nunca deve substituir um B175, porque o B075 não tem retenção mecânica no desligamento do servo e uma carga gravitacional fará com que o eixo ou braço caia. Sempre combine a configuração do freio com a especificação original do motor.

P5: Por que o αM9/3000 é mais difícil de encontrar do que os motores Fanuc série alpha padrão?

A designação αM identifica uma variante específica dentro da série alpha original que foi introduzida para aplicações particulares — principalmente juntas de robô e eixos CNC especializados — em vez do mercado geral de eixos de avanço de máquina-ferramenta que os motores alpha padrão atendiam. Menos unidades foram produzidas em relação à faixa alpha principal, o que significa que menos entram no mercado de usados e os prazos de entrega de unidades novas em estoque antigo são mais longos. Essa escassez é exatamente o motivo pelo qual um A06B-0163-B175 usado em bom estado tem valor real para uma equipe de manutenção que precisa dele rapidamente em vez de esperar pela cadeia de suprimentos por um motor que tem um volume de produção limitado.
