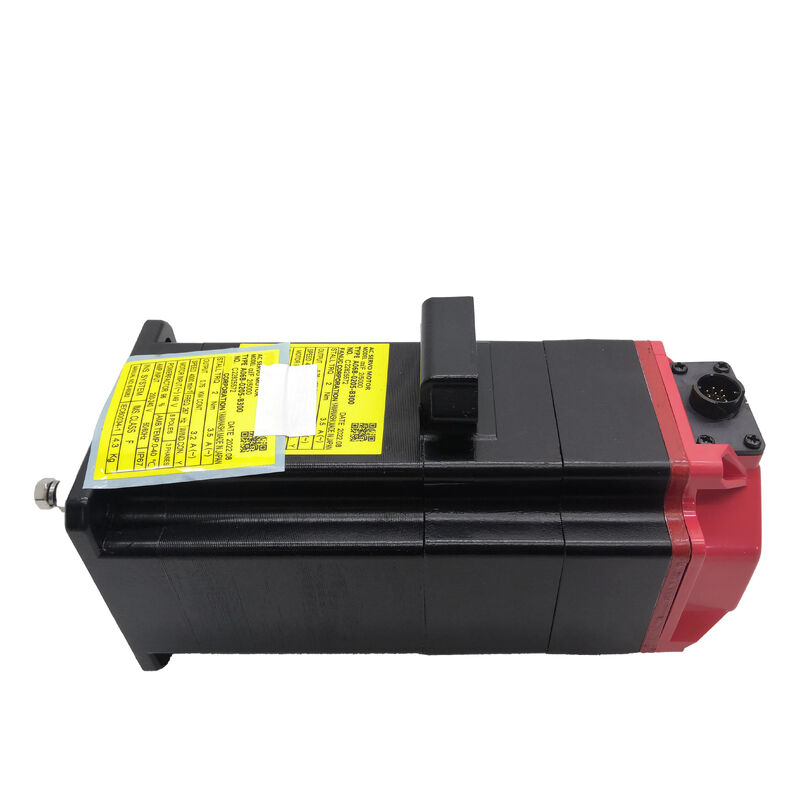

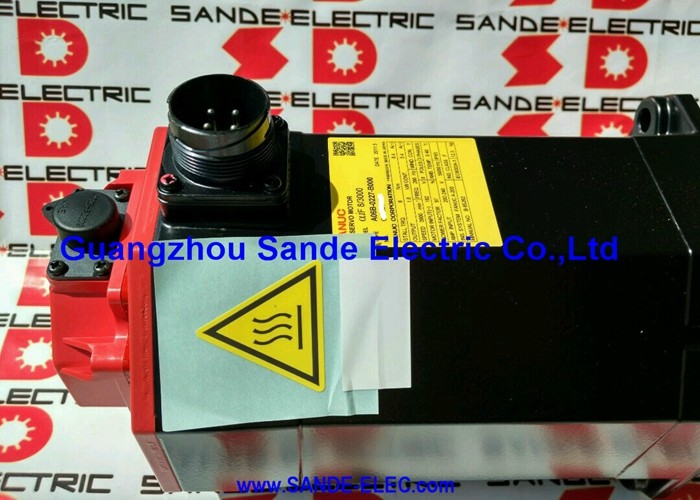

Fanuc A06B-0205-B300 — Servomotor AC Compacto αiF 2/5000, Eixo Cônico, Freio de 24V, Codificador Absoluto A1000

Visão Geral do Produto

Número da Peça: A06B-0205-B300

Também Pesquisado Como: A06B0205B300, Fanuc A06B-0205-B300, FANUC A06B0205B300

Modelo do Motor: αiF 2/5000

Classificação: Servomotor AC sem Escovas Fanuc Alpha iF Series — Torque de Estol de 2 Nm, Velocidade Máxima de 5.000 rpm, Eixo Cônico com Chaveta, Freio Eletromagnético de Mola de 24V, Codificador Absoluto A1000, IP65

O Motor em uma Frase

O Fanuc A06B-0205-B300 é o menor motor com freio da família de servomotores alpha iF da Fanuc — uma unidade compacta e de alta velocidade de 0,75 kW que carrega um freio de mola de 24V e um codificador absoluto em um eixo cônico com chaveta. Ele se encaixa em eixos CNC verticais ou inclinados onde a carga é leve, a velocidade do eixo é alta e o eixo deve manter a posição mecanicamente sempre que o servo estiver inativo.

Especificações Técnicas

Compacto e Rápido: O Envelope de Trabalho do αiF 2/5000

O αiF 2/5000 é o menor motor da família Fanuc alpha iF com 0,75 kW, e ele conquista seu lugar nas máquinas precisamente por causa desse espaço físico compacto. Eixos pequenos — avanços Z leves, acionamentos de indexação vertical secundários, mecanismos de elevação de magazines de ferramentas rotativas compactos — não precisam do volume de um αiS 8/4000. Eles precisam de um motor que caiba no espaço mecânico disponível, forneça torque suficiente para a carga e se mova rápido o suficiente para manter os tempos de ciclo curtos.

Dois Newton-metros de torque de estol são a resposta certa para cargas genuinamente leves. Uma pequena cabeça de fuso em um centro de furação e rosqueamento compacto, uma cabeça de indexação leve em uma máquina multieixos, um eixo Z secundário em um centro de torneamento com um conjunto de porta-ferramentas mínimo — esses eixos operam confortavelmente dentro do orçamento de torque de estol de 2 Nm. O torque máximo de 8,3 Nm disponível durante transientes de aceleração fornece a margem dinâmica que o torque nominal sozinho não transmite.

Com 4.000 rpm de velocidade nominal e 5.000 rpm de velocidade máxima, este é um motor de alta velocidade. Em uma esfera de 5 mm de passo em acoplamento direto, 4.000 rpm produzem 20 m/min de deslocamento linear — o suficiente para uma translação rápida produtiva em máquinas compactas sem qualquer estágio de redução entre o motor e a esfera. O fator de potência de 96% significa que o sistema elétrico está funcionando eficientemente, com demanda mínima de corrente reativa na alimentação do amplificador αi.

Eixo Cônico com Chaveta: A Interface Padrão de Máquina-Ferramenta

O eixo cônico no A06B-0205-B300 — designado TPR na descrição completa do motor da Fanuc — é a interface de eixo padrão de máquina-ferramenta, e as razões para isso são práticas e bem estabelecidas.

Um cone retificado de precisão no eixo do motor se encaixa em um furo cônico correspondente no cubo do acoplamento. Quando o cubo é puxado para o eixo com um parafuso de tração através da rosca da extremidade do eixo, a geometria cônica centraliza o cubo automaticamente. Os eixos do motor e do eixo acionado se alinham com tolerâncias geométricas rigorosas sem qualquer ajuste manual ou verificação de alinhamento. A chaveta, alojada em ranhuras de chaveta correspondentes tanto no eixo quanto no cubo, transmite torque mecanicamente — independentemente da força de fixação axial e sem depender de atrito para suportar a carga.

Para um motor de torque de estol de 2 Nm com pico de 8,3 Nm, este é um caminho de torque mecanicamente robusto que lida com a carga cíclica de um eixo CNC ao longo de anos de serviço de produção sem degradação. A chaveta não afrouxa sob vibração, não se desgasta com os ciclos térmicos de ligar e desligar a máquina, e não requer reaperto periódico para manter sua capacidade de torque.

Quando este motor precisar ser substituído — o que acontecerá, eventualmente — o eixo cônico torna o processo simples. A substituição se encaixa identicamente à original sem calços ou medição de alinhamento, e o cubo do acoplamento retorna exatamente à mesma posição geométrica em relação à flange do motor.

Freio de Mola de 24V: Segurança Compacta para Eixos Verticais Pequenos

O freio acionado por mola é o núcleo funcional da configuração B300, e entender como ele funciona é essencial para qualquer engenheiro que especifica ou faz a manutenção deste motor.

A mola mantém o disco de fricção engatado o tempo todo. O freio está fechado por padrão. Para liberar o eixo para rotação, a bobina do freio deve ser energizada com 24V DC — a força magnética supera a mola e levanta o disco da superfície de frenagem. Remova esses 24V por qualquer motivo e a mola fecha o freio imediatamente. Isso é verdade para todos os tipos de desenergização: um E-stop comandado, uma falha no painel de energia, uma interrupção não planejada da rede elétrica ou um desligamento de servo rotineiro no final do ciclo.

Em um eixo vertical pequeno — que é a aplicação principal para este motor — esse comportamento à prova de falhas é o que torna o eixo seguro. O travamento do servo mantém o eixo quando o amplificador está energizado e funcionando normalmente. O freio acionado por mola mantém o eixo em todas as outras condições: falha do amplificador, perda de energia, E-stop, desligamento da máquina. Os dois mecanismos são complementares, cobrindo toda a gama de estados operacionais que a máquina encontrará.

O circuito do freio de 24V precisa de sua própria fonte no painel da máquina, dedicada à bobina do freio e separada da fonte principal do servo amplificador. Um relé comuta a bobina, com um diodo de roda livre nos terminais da bobina para suprimir o pico indutivo quando o relé abre. A saída de liberação do freio do CNC Fanuc coordena as sequências de liberação e engate com a habilitação do servo — estabelecendo o travamento do servo antes que o freio abra, e fechando o freio antes que a habilitação do servo seja removida. Seguir esta sequência protege o disco do freio do desgaste que o engate em um eixo em movimento causa.

Codificador Alpha i A1000: Posição Absoluta em Alta Resolução

O encoder no A06B-0205-B300 é o Alpha i A1000 — o codificador absoluto serial padrão da Fanuc com 1.000.000 pulsos por revolução.

Em um eixo vertical com freio, a combinação de freio acionado por mola e encoder absoluto produz uma vantagem operacional específica que importa na produção diária. Quando a máquina desliga — planejada ou não — o freio mantém o eixo exatamente onde parou. O contador multiturno do A1000 retém o ângulo exato do eixo durante a interrupção, mantido pela bateria de backup no servo amplificador Fanuc αi. Quando a energia retorna, o CNC lê a posição absoluta imediatamente. O travamento do servo é estabelecido. O freio libera em sequência. A máquina retoma exatamente da posição onde parou, sem qualquer movimento de homing.

Isso importa mais do que pode parecer à primeira vista. Em uma máquina compacta onde a posição de homing do eixo vertical fica próxima a gabaritos ou ferramentas na área de trabalho, o movimento de homing que um encoder incremental requer após cada evento de energia precisa de gerenciamento cuidadoso — libere a área de trabalho, supervisione o movimento, verifique a posição e, em seguida, retome. O A1000 elimina tudo isso. O eixo se mantém, o encoder lembra, e a reinicialização é imediata.

A 1.000.000 de contagens por revolução, a resolução de posição em uma esfera de 5 mm de passo é de 5 nanômetros por contagem do encoder. O loop de posição do CNC fecha nesta resolução, permitindo a repetibilidade de posicionamento submicrométrica que as máquinas de precisão exigem.

Lembrete de bateria. A bateria de backup do A1000 fica no servo amplificador Fanuc αi, não no motor. Substitua-a quando o CNC Fanuc emitir um alarme de bateria — uma bateria descarregada redefine o contador absoluto e força um retorno de referência antes que a produção possa ser retomada.

Família A06B-0205: Onde o B300 se Encaixa

A série A06B-0205 abrange toda a família de motores αiF 2/5000 em configurações de eixo, tensões de freio e tipos de encoder:

O B300 é a combinação de eixo cônico, freio de 24V, encoder absoluto — a especificação correta para um eixo CNC vertical pequeno usando um acoplamento de eixo cônico e uma fonte de freio DC de 24V. O B400 é mecanicamente idêntico, exceto pelo eixo liso reto, para aplicações que usam cubos de acoplamento de furo liso. O B605 carrega uma bobina de freio de 90V para máquinas com fontes de freio de 90V.

Controles e Amplificadores Compatíveis

O A06B-0205-B300 requer um servos amplificador Fanuc série αi (αiSV) — o αiSV 4 é o par típico para o motor αiF 2/5000 de 0,75 kW / 2 Nm. Plataformas CNC compatíveis incluem Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i e 31i. O motor não é compatível com amplificadores Fanuc das séries α ou αC de primeira geração, que não possuem a interface de encoder serial αi, ou com drives Fanuc da série β.

Os parâmetros do eixo CNC devem ser definidos para o tipo de motor αiF 2/5000 do banco de dados de parâmetros de servo da Fanuc, com a temporização de liberação do freio configurada apropriadamente para o ciclo de trabalho do eixo vertical. A instalação do A06B-0205-B300 como substituto de uma unidade defeituosa em uma máquina existente requer a verificação de que o conjunto de parâmetros corresponde a este motor específico, em vez de qualquer outra variante αiF 2.

Aplicações Típicas

Eixo Z vertical pequeno em centros de usinagem CNC compactos. Centros de furação e rosqueamento, pequenos centros de usinagem verticais e máquinas compactas de 5 eixos onde o conjunto da cabeça do fuso é leve e o eixo Z se conecta através de um acoplamento de eixo cônico. O torque de estol de 2 Nm suporta pesos pequenos de cabeças de fuso; o freio acionado por mola mantém a cabeça em cada parada.

Eixo Z secundário em centros de torneamento multieixos. Eixos de avanço Z de sub-fuso, avanços verticais de ferramentas acionadas, e acionamentos verticais auxiliares em centros de torneamento CNC onde um eixo leve precisa de velocidade e frenagem à prova de falhas.

Acionamentos de elevação vertical de magazines de ferramentas rotativas. Mecanismos de elevação vertical acionados por servo em magazines de ferramentas tipo corrente ou disco em centros de usinagem CNC, onde o transportador do magazine ou braço de elevação deve manter a posição mecanicamente durante os períodos de espera da troca de ferramentas.

Eixos de transferência vertical indexados em células de automação compactas. Elevação de peças pequenas, posicionamento vertical indexado e eixos de translação Z em células de automação controladas por Fanuc onde a carga do eixo é leve e o freio acionado por mola é necessário para operação segura durante períodos de desligamento do servo.

Eixos de pulso e juntas secundárias de robôs Fanuc. Eixos de juntas de robôs Fanuc usando amplificadores da série αi onde o tamanho compacto, alta velocidade e encoder absoluto do αiF 2/5000 se adequam aos requisitos mecânicos e cinemáticos da junta.

FAQ

Q1: Qual é a diferença entre o A06B-0205-B300 e o A06B-0205-B000?

A diferença funcional é o freio eletromagnético. O B000 não tem freio — em repouso, a posição do eixo é mantida pelo travamento de servo da Fanuc, que requer que o servo amplificador permaneça energizado e ativo. O B300 tem um freio de mola de 24V que mantém o eixo mecanicamente sempre que a bobina do freio está desenergizada, independentemente do estado do servo. Ambos os motores têm torque de estol (2 Nm), velocidade nominal (4.000 rpm), tipo de eixo (cônico com chaveta) e encoder (A1000 absoluto) idênticos. Use o B000 em eixos horizontais sem carga gravitacional; use o B300 em eixos verticais e qualquer mecanismo carregado pela gravidade.

Q2: O A06B-0205-B300 pode operar a 5.000 rpm e quando essa velocidade está disponível?

A velocidade nominal do motor é de 4.000 rpm — a velocidade na qual a saída nominal contínua de 0,75 kW é garantida. A velocidade máxima de 5.000 rpm está disponível na região de potência constante acima da velocidade nominal, onde o torque disponível diminui à medida que a velocidade aumenta. Em termos práticos, 5.000 rpm são acessíveis para translação rápida em eixos de carga leve onde a demanda de torque nessa velocidade está abaixo do que o motor pode sustentar a 5.000 rpm. Verifique a curva torque-velocidade em relação ao ciclo de trabalho do eixo antes de confiar na operação acima da velocidade nominal para cargas de usinagem sustentadas.

Q3: Qual servo amplificador é compatível com o A06B-0205-B300?

O A06B-0205-B300 requer um servos amplificador Fanuc série αi (αiSV) — o αiSV 4 é o par padrão para o motor αiF 2/5000 de 0,75 kW. Plataformas CNC compatíveis incluem Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i e 31i. Este motor não é compatível com amplificadores Fanuc das séries α ou αC de primeira geração, ou com drives Fanuc da série β. Os parâmetros do eixo no CNC devem ser configurados para o tipo de motor αiF 2/5000, incluindo os parâmetros corretos de temporização de liberação do freio.

Q4: O B300 tem um freio de 24V — o que acontece se a máquina perder energia inesperadamente?

O freio acionado por mola fecha imediatamente quando os 24V são removidos da bobina — inclusive em caso de perda de energia não planejada. A mola está sempre tentando fechar o freio; a corrente da bobina é o que o mantém aberto. Quando a energia da rede falha, a fonte de 24V cai, a bobina desenergiza e a mola fecha o freio em milissegundos. O eixo é mantido mecanicamente na posição que ocupava naquele momento. Nenhum comando CNC, nenhum software e nenhum sistema ativo é necessário para que isso aconteça. A mola atua passivamente e incondicionalmente.

Q5: O encoder absoluto A1000 elimina o ciclo de homing na inicialização?

Sim — para sistemas CNC configurados para usar os dados de posição absoluta. O A1000 retém a posição absoluta multiturno do eixo durante eventos de desligamento através de uma bateria de backup no servo amplificador Fanuc αi. Quando o CNC é ligado, o amplificador αi lê a posição absoluta do A1000 imediatamente, e o CNC estabelece a coordenada da máquina do eixo sem qualquer movimento. Em um eixo vertical com freio, isso significa que o freio de mola manteve o eixo no lugar, o encoder reteve a posição e a máquina está pronta para retomar a produção imediatamente após a restauração da energia. A bateria de backup no servo amplificador deve ser mantida — substitua-a ao primeiro alarme de bateria Fanuc para evitar a reinicialização do contador e o homing forçado.
