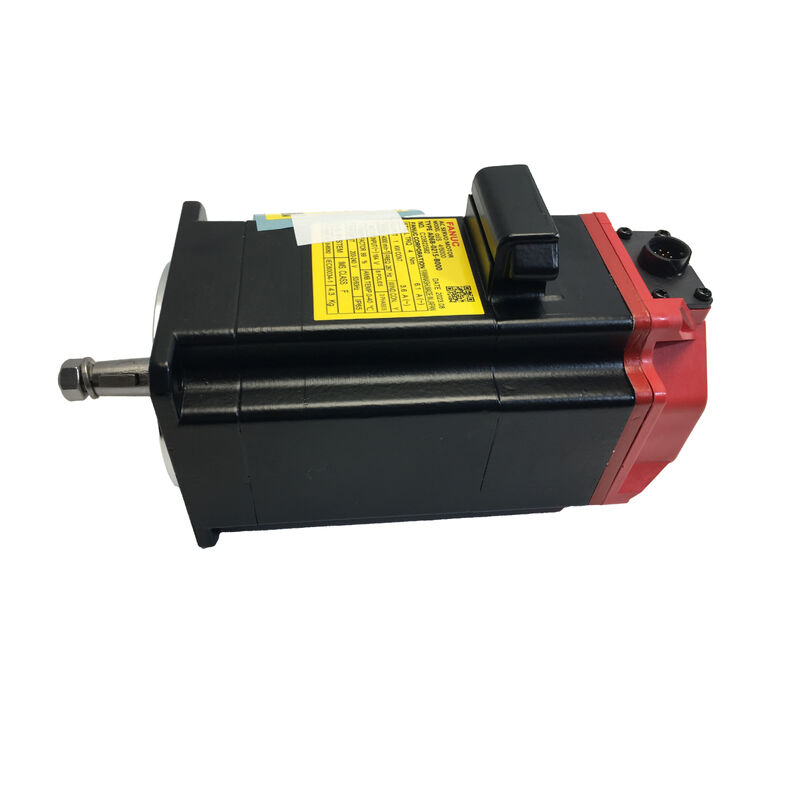

Motor Servo AC Fanuc A06B-0212-B001

βis Series · Sem Freio · Motor Servo AC Compacto para Controle de Avanço de Eixo Horizontal CNC

Consistência é a Métrica de Desempenho que Mais Importa

Números de torque de pico parecem bons em uma folha de dados. O que um ambiente de produção realmente mede é algo diferente: se o eixo mantém sua tolerância na peça 1 e na peça 10.000. Se o acabamento superficial no último ciclo do turno corresponde ao primeiro. Se o motor introduz variáveis que o CNC precisa compensar, ou permanece silencioso e deixa o sistema de controle fazer seu trabalho.

O Fanuc A06B-0212-B001 é construído em torno desse segundo conjunto de critérios. Ele pertence à série de servomotores βis da FANUC — o nível compacto de uma linha que alimenta máquinas-ferramenta em todos os principais setores de manufatura — e funciona sem um freio integrado, configurado para aplicações de eixo horizontal onde a retenção por gravidade não faz parte da equação. O que resta é um motor otimizado para o que um eixo de avanço realmente precisa: movimento preciso e repetível entregue consistentemente ao longo do dia de produção, conectado diretamente a um sistema de acionamento FANUC sem a sobrecarga de compatibilidade que vem com alternativas não OEM.

Especificações

As Decisões de Engenharia que Aparecem na Produção

Encoder absoluto — consciência do eixo sem infraestrutura. Os dados de posição são armazenados continuamente no encoder serial, independentemente de qualquer bateria externa ou sistema de referência mecânica. Quando a máquina reinicia — seja após um desligamento planejado, uma parada de emergência ou uma interrupção de energia — o controlador já sabe exatamente onde o eixo está. Nenhuma rotina de homing. Nenhum atraso de reposicionamento. O próximo ciclo começa de uma posição conhecida e verificada.

IP67 na ponta do eixo — o detalhe que determina a longevidade. A vedação do eixo é o ponto mais exposto do motor. Em ambientes de usinagem ativa, o fluido de corte não apenas espirra — ele se pulveriza, migra e penetra em qualquer fenda que a carcaça ofereça. A classificação IP67 na vedação do eixo é a especificação que mantém o refrigerante fora do encoder e da cavidade do rolamento a longo prazo, não apenas durante as primeiras semanas de operação.

Entrega de torque que não varia com a velocidade. O ripple de torque em baixa velocidade é uma característica do motor que se transfere diretamente para as superfícies usinadas durante as passadas de acabamento. A geometria do enrolamento βis controla essa irregularidade de saída em toda a faixa de velocidade operacional. O resultado é a consistência do acabamento superficial que vem do próprio comportamento do motor, não do CNC ter que compensar em torno dele.

Equilíbrio térmico através de operação contínua. Um motor cuja temperatura se estabiliza no início do turno e se mantém ali produz um comportamento previsível do eixo da primeira à décima hora. A classe de isolamento e a seleção de rolamentos no A06B-0212-B001 são escolhidas para serviço contínuo — não para máquinas que ligam e desligam com longos períodos de resfriamento entre as operações.

Um tamanho de quadro que abre opções de instalação. O envelope compacto βis se encaixa em plataformas de máquinas onde servomotores maiores simplesmente não cabem. Isso não é uma limitação de desempenho — é a característica de design específica que torna este motor o ajuste certo para uma categoria de máquinas que não acomodariam nada maior.

As Máquinas em que Este Motor Funciona

Pense nas aplicações CNC onde o motor do eixo de avanço deve realizar um alto número de ciclos, em um espaço de instalação relativamente pequeno, com tolerâncias que não permitem que o motor seja uma variável de desempenho. Esse é o perfil que este motor aborda.

Tornos CNC compactos. Controle de avanço dos eixos X e Z em centros de torneamento executando contagens de ciclos médias a altas. O encoder absoluto garante que a referência de posicionamento esteja intacta entre mudanças de lote e transições de turno, sem exigir uma sequência de homing entre as peças.

Centros de usinagem vertical pequenos. Em plataformas VMC compactas, o espaço de montagem do motor disponível é uma restrição rígida. O quadro pequeno βis resolve o problema de espaço sem abrir mão da especificação do encoder ou da compatibilidade de acionamento em que o sistema de controle FANUC depende.

Centros de furação e rosqueamento. O eixo de avanço em um centro de rosqueamento inverte a direção continuamente ao longo do dia de produção. Baixa inércia e resposta rápida de torque são as características do motor que mantêm os tempos de ciclo consistentes e evitam que o erro de posição se acumule entre os ciclos.

Eixos secundários e auxiliares. Mesas rotativas, trocadores de ferramentas, sistemas de remoção de cavacos e mecanismos de posicionamento de paletes em máquinas multiprocesso precisam de compatibilidade com o protocolo FANUC e posicionamento confiável, mas não exigem o tamanho físico ou a capacidade de saída de um motor da série αi. A série βis é o nível correto para essas funções, e o A06B-0212-B001 está na extremidade compacta dela.

O que o Mercado Secundário Erra — e o que Isso Custa

Servomotores FANUC usados, recondicionados e remanufaturados circulam no mercado em volume. Parte desse estoque é legítimo e devidamente divulgado. Uma parcela significativa não é — unidades com histórico de operação que não são rotuladas como tal, apresentadas ao lado de estoque novo de maneiras que tornam a distinção fácil de perder.

O problema prático não é a diferença de preço. É a lacuna de informação. Um motor recondicionado que chega com aparência limpa não informa quantas horas o encoder registrou, quantos ciclos térmicos o isolamento do enrolamento passou, ou se os rolamentos estão carregando fadiga interna de uma condição de carga anterior. Essa informação não aparece no exterior do motor. Ela aparece depois, na produção, como um erro de seguimento do eixo gradualmente crescente, uma falha intermitente do encoder, ou um ruído de rolamento que se desenvolve meses após o serviço.

Começar com um novo A06B-0212-B001 elimina essa incerteza. Rolamentos de fábrica. Um encoder com zero horas. Isolamento do enrolamento no início de sua vida útil. Garantia total do OEM em vigor a partir da data de instalação. O motor funcionará dentro de uma máquina, sem supervisão, por anos. A condição em que ele começa é a base sobre a qual todo o resto é construído.

Lista de Verificação de Instalação e Orientação de Serviço

Antes do motor estar na máquina: Cruzamento da classificação do módulo amplificador βi com a especificação de corrente do motor. Uma incompatibilidade aqui não se torna aparente até a primeira energização, e resolvê-la no gabinete do acionamento custa mais tempo do que detectá-la na fase de planejamento. Verifique também as dimensões do eixo e as posições dos conectores em relação ao desenho de montagem da máquina — suposições dimensionais entre as gerações βis causaram problemas de instalação que uma verificação do desenho teria evitado.

Na primeira energização: Execute o eixo através de um movimento de diagnóstico em baixa velocidade antes de comprometer os parâmetros de produção. Confirme se o feedback do encoder está limpo, o erro de seguimento está dentro da especificação e o acionamento não está relatando falhas. Isso leva alguns minutos e estabelece uma linha de base para comparação durante futuras verificações de serviço.

Durante o serviço de produção: Monitore o erro de seguimento do eixo através da tela de diagnóstico do CNC periodicamente. Uma tendência ascendente lenta ao longo de semanas — em vez de um alarme rígido súbito — é o aviso precoce característico de degradação da vedação do cabo do encoder em ambientes expostos a refrigerante. Abordada nessa fase, a correção é uma substituição do cabo agendada para uma janela de manutenção planejada. Se deixada progredir, torna-se uma parada não planejada.

Para unidades armazenadas: Mantenha a temperatura de armazenamento entre 0 °C e 40 °C, umidade relativa abaixo de 75%, sem condensação. Gire o eixo manualmente a cada seis meses para evitar brinelling nos rolamentos sob carga estática sustentada. Mantenha a unidade na embalagem original selada até o dia da instalação.

Perguntas Frequentes

P1: O A06B-0212-B001 inclui um freio embutido? Não. O sufixo B001 designa uma configuração sem freio. Este motor é projetado para uso em eixo horizontal onde a carga não precisa ser mantida mecanicamente quando a energia é removida. Aplicações envolvendo eixos verticais ou condições de carga por gravidade requerem uma variante equipada com freio dentro da série βis — o A06B-0212-B001 não é a especificação correta para esses casos de uso.

P2: Qual amplificador é necessário para operar este motor? O A06B-0212-B001 é projetado para uso com amplificadores servo das séries FANUC βi SVU ou βi SVM. A capacidade do módulo amplificador deve corresponder à corrente nominal do motor — confirme o emparelhamento correto antes de fazer o pedido. Esta é uma das verificações mais frequentemente ignoradas e mais confiavelmente responsáveis por alarmes de acionamento na primeira inicialização.

P3: Este motor funcionará como substituto para uma unidade anterior da série β? Não como um substituto direto plug-and-play. A série βis usa um protocolo de encoder serial atualizado em comparação com a série β original, o que requer alterações de parâmetros do CNC após a instalação. As posições físicas dos conectores também podem diferir entre as gerações de motores. Verifique o encaixe e planeje uma revisão de parâmetros antes de operar o eixo — não assuma compatibilidade retroativa pelo nome compartilhado da série.

P4: Quais sistemas CNC FANUC suportam este motor? O A06B-0212-B001 é compatível com controladores das séries FANUC 0i-D, 0i-F, 30i, 31i e 32i quando emparelhado com o amplificador servo apropriado da série βi. Para gerações de controladores fora dessa faixa, a compatibilidade deve ser confirmada independentemente antes de especificar este motor.

P5: Como verifico se uma unidade é nova antes de comprar? Unidades novas chegam em embalagens FANUC seladas com etiquetas de autenticidade intactas, um eixo que não apresenta desgaste ou marcas de contato na chaveta, e um número de série sem histórico de serviço anterior. Peça ao vendedor para confirmar o status de estoque novo por escrito e fornecer documentação de origem, se solicitado. Se a embalagem foi aberta ou os detalhes de origem não estão disponíveis, isso justifica esclarecimento antes que a compra seja concluída.
