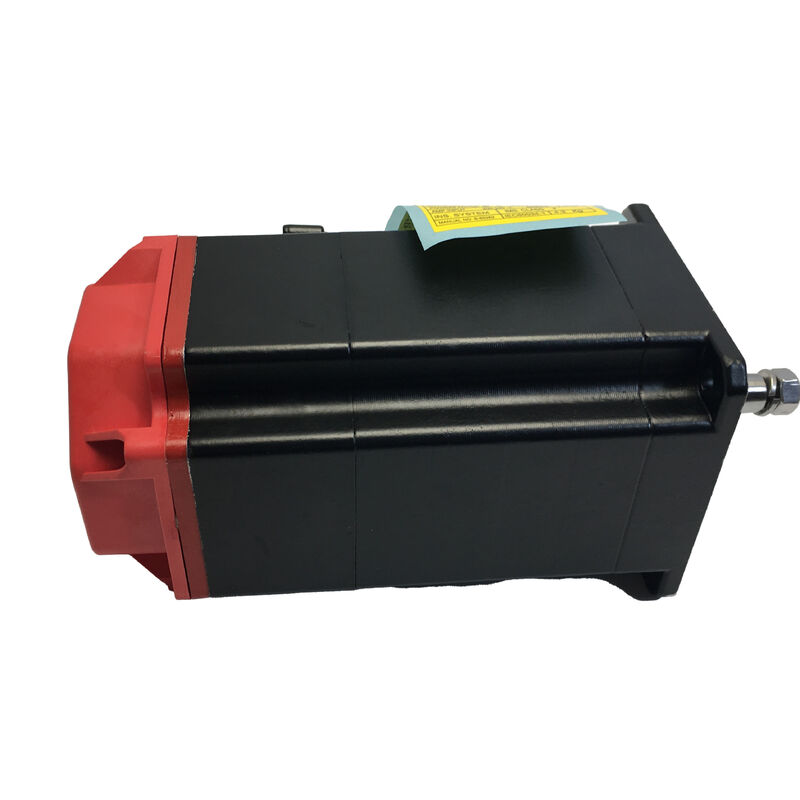

Fanuc AC Servo Motor A06B-0215-B100

Série βis · Sem freio · Servomotor AC compacto para controlo do eixo de alimentação CNC

Pequeno Motor, trabalho sério.

A suposição de que os servomotores compactos lidam com trabalhos menos exigentes não se aplica na prática.O motor do eixo de alimentação é um dos componentes mais difíceis de trabalhar na máquina , desacelerando e revertendo centenas de vezes por hora com tolerâncias de posicionamento que não se movem.

O Fanuc A06B-0215-B100 foi construído para esse tipo de trabalho, é um servomotor de CA da série βis, num quadro pequeno, configurado sem freio para uso no eixo horizontal,e concebidos para serem inseridos directamente em máquinas controladas por FANUC, sem o atrito de comissionamento que as alternativas de terceiros introduzem habitualmenteA unidade fala FANUC. O controlador fala FANUC. O motor também faz e esse alinhamento mostra como a máquina se comporta a partir do primeiro ciclo em diante.

Especificações

Construído para as condições que a produção realmente cria

O refrigerante não vai a lado nenhum.A maioria dos ambientes de CNC envolve fluido de corte como névoa, como spray ou como líquido agrupado perto da base da máquina.o que significa que o ponto de entrada mais vulnerável à entrada de fluidos é especificamente classificado para a exposição à imersão.Não é uma reivindicação de marketing, é a especificação que o selo do poço é projetado para atender, mudança após mudança.

Memória de posição que não depende da fonte de alimentação.O codificador serial absoluto mantém a posição do eixo sem uma bateria de referência ou uma sequência de direção.O controlador já sabe onde está o eixoA produção retoma sem demora.

Uma saída suave a baixas velocidades é mais importante do que números de pico.Um motor com grande torque de ondulação introduz irregularidades de superfície em passes de acabamento lentos, do tipo que aparecem na peça e não podem ser compensados pelo controlador.A geometria de enrolamento βis mantém a entrega de binário consistente em toda a faixa de velocidades, que é onde conta para o trabalho de acabamento de superfície.

Comportamento térmico ao longo do tempo, não só no início.A classe de isolamento e as especificações dos rolamentos deste motor são escolhidas para uma função contínua sustentada.Um que não introduz uma variável que é realmente difícil de diagnosticar do lado de fora.

Onde funciona este motor

Centros de torneamento CNCO controlo do eixo de alimentação em tornos compactos em que o posicionamento consistente da ferramenta através de um elevado número de peças é o requisito central.O codificador absoluto mantém a referência de posicionamento intacta entre partes e entre turnos.

Pequenos centros de usinagem verticalO quadro pequeno βis se encaixa onde os motores de gama média não se encaixam, sem renunciar à precisão do codificador ou à compatibilidade do motor.

Centros de exploração e perfuraçãoO motor tem uma baixa inércia e uma resposta rápida ao binário, mantendo os tempos de ciclo apertados sem acumular erros de posição entre ciclos.

Eixos auxiliares e sistemas rotativosOs eixos secundários das máquinas multiprocessos ̇ mesas giratórias, trocadores de ferramentas, posicionamento de paletes ̇ onde a integração completa do FANUC é importante, mas a potência e o custo da série αi são superiores às necessidades da aplicação.

A Pergunta da Condição e por que vale a pena perguntar

Uma parte significativa do mercado de servomotores da FANUC consiste em unidades renovadas que nem sempre são rotuladas como tais.A embalagem pode até parecer próxima do original..

O que não é visível: quantas horas o codificador funcionou, quantos ciclos térmicos o isolamento de enrolamento passou,se os rolamentos foram carregados em ângulo em algum ponto e apresentam fadiga internaEsse histórico não aparece na chegada, aparece seis meses ou um ano depois, durante a produção, numa máquina que está programada para funcionar.

Um novo A06B-0215-B100 não tem nada disso, rolamentos de fábrica, um codificador em zero horas e garantia válida desde o primeiro dia.Para um componente que vai funcionar sem supervisão dentro de uma máquina por anos, são coisas razoáveis para verificar antes da unidade ser instalada.

Instalação e manutenção contínua

Antes da instalação, verifique a capacidade do módulo do amplificador em relação à corrente nominal do motor e confirme que as dimensões físicas se encaixam no arranjo de montagem.antes de descascar não depois de o motor já estar na máquina.

Uma vez executado, o diagnóstico a observar é o eixo seguinte ao erro.Aumento constante ao longo de semanas e não um alarme súbito é tipicamente a assinatura precoce da deterioração da vedação do cabo de codificação em instalações expostas ao refrigeranteA captação nesta fase significa uma substituição do cabo, não uma paragem não planeada da produção.

Para as unidades armazenadas: manter a 0 ̊40 °C, humidade inferior a 75%, sem condensação.Não desembale até ao dia da instalação..

Perguntas Frequentes

P1: Este motor vem com um freio incorporado?Não. A configuração B100 não inclui um travão integrado. Este motor foi concebido para aplicações no eixo horizontal onde a carga não precisa ser mantida quando a potência é removida.Se a sua aplicação envolver um eixo vertical ou um eixo gravitatório, deve utilizar-se uma variante equipada com travões da série βis.

P2: Que hardware de unidade requer o A06B-0215-B100?Este motor funciona com os servoamplificadores da série FANUC βi SVU ou βi SVM. A capacidade do módulo de amplificador deve corresponder à corrente nominal do motor.As classificações de amplificadores não correspondentes são um dos erros de instalação mais comuns nos motores βis.

P3: Será que isto funcionará como substituto direto para um motor mais antigo da série β?A série βis usa um protocolo de codificação atualizado em comparação com motores anteriores da série β, o que normalmente requer alterações de parâmetros no controlador CNC.As localizações dos conectores físicos também podem diferirNão é uma troca plug-and-play e precisa de verificação tanto em relação aos parâmetros de fiação da máquina como do controlador.

Q4: Quais sistemas CNC FANUC são compatíveis?O A06B-0215-B100 é compatível com os controladores da série FANUC 0i-D, 0i-F, 30i, 31i e 32i quando emparelhado com um amplificador βi adequado.A compatibilidade deve ser confirmada antes de especificar este motor como substituto..

P5: Qual é a melhor forma de confirmar que uma unidade vendida é genuinamente nova?Verifique se a embalagem FANUC está selada, com rótulos intactos, um eixo que não mostre desgaste na abertura ou na extremidade do eixo e um número de série que não tenha registos de manutenção ou reparação prévios.Um vendedor que possa fornecer documentação que confirme a origem do novo estoque é uma referência razoávelSe a embalagem tiver sido aberta ou a documentação de origem não estiver disponível, pergunte antes de aceitar a unidade.
