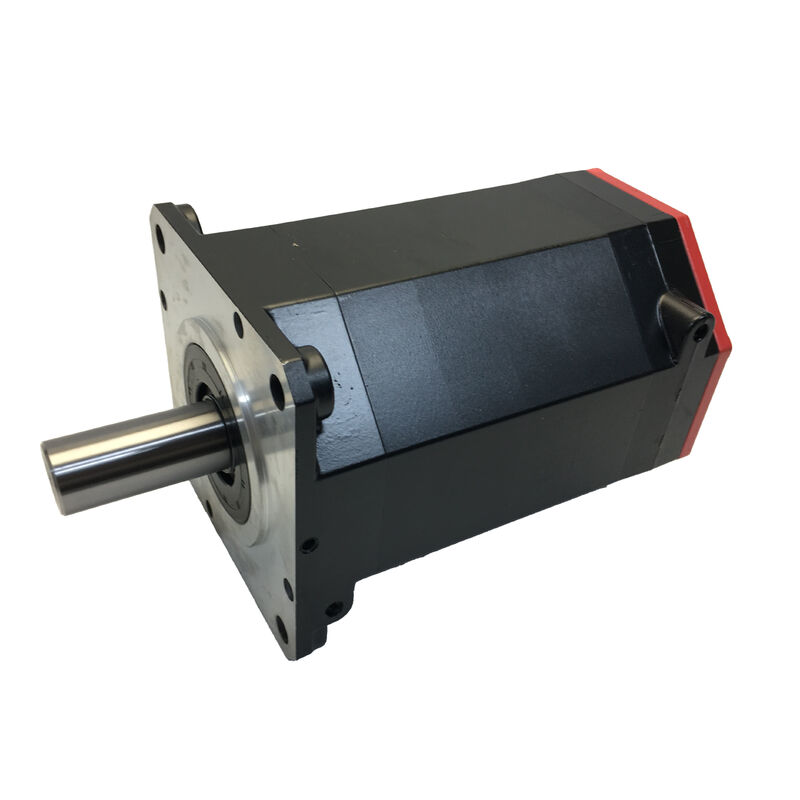

Motor Servo AC Fanuc A06B-0221-B000

βis Series · Sem Freio · Servo AC de Alta Precisão para Máquinas-Ferramenta CNC

A Precisão Começa no Eixo

Todo erro de posicionamento em uma máquina CNC tem uma origem — um encoder desgastado, um enrolamento termicamente instável, um motor que não era exatamente o adequado para o sistema de acionamento com o qual foi pareado. O Fanuc A06B-0221-B000 é construído para eliminar essas três variáveis.

Ele pertence à série βis da FANUC: a linha de trabalho compacta de seus motores servo, usada em uma ampla gama de plataformas CNC de pequeno e médio porte onde o espaço é limitado, mas os requisitos de precisão não são. A designação B000 significa que esta unidade é enviada sem um freio integrado — uma configuração adequada para eixos horizontais onde o motor não é responsável por segurar uma carga contra a gravidade quando a energia é removida.

O que você obtém em troca é uma montagem mais leve, fiação mais simples no gabinete de acionamento e um motor que se conecta diretamente à arquitetura do amplificador βi da FANUC sem nenhuma camada de adaptação entre eles.

Especificações Técnicas

Quatro Coisas Que Importam Quando um Motor Está Funcionando Dentro de uma Máquina

Você não interage com um motor servo após sua instalação. Ele funciona dentro da máquina, sem supervisão, por anos. Estas são as características que determinam se isso ocorre sem problemas ou não:

1. Encoder absoluto — sem necessidade de homing. O encoder armazena dados de posição continuamente. Após uma interrupção de energia, parada de emergência ou desligamento planejado, o eixo volta a operar em sua exata última posição. Sem rotina de homing, sem referência perdida, sem atraso para voltar à produção.

2. Vedação do eixo IP67 — exposição a fluidos de corte tratada. A névoa de fluidos de corte atinge todos os lugares em um ambiente de usinagem ativo. A vedação da ponta do eixo do A06B-0221-B000 é classificada como IP67 — projetada para manter os contaminantes fora durante toda a vida útil do motor sem exigir manutenção periódica especial.

3. Baixa ondulação de torque — superfícies com acabamento mais limpo. Em baixas velocidades de avanço, irregularidades do motor se imprimem diretamente na superfície usinada. A geometria do enrolamento βis mantém a entrega de torque suave em toda a faixa de velocidade, o que significa que as passadas de acabamento produzem a qualidade de superfície que a geometria da ferramenta foi projetada para alcançar.

4. Estabilidade térmica durante longos turnos. A classe de isolamento e a especificação dos rolamentos são selecionadas para operação contínua sustentada. Um motor que funciona frio na segunda hora, mas começa a desviar na décima hora, cria problemas difíceis de rastrear até a origem. Este não desvia.

Tipos de Máquinas em Que Este Motor é Usado

O A06B-0221-B000 é um motor de quadro pequeno. Ele se encaixa onde unidades maiores não cabem e oferece a precisão de posicionamento e a compatibilidade de acionamento em que as máquinas controladas por FANUC são construídas.

Centros de Torneamento CNC Compactos Avanço nos eixos X e Z em tornos menores com contagens de ciclo médio a alto. O feedback absoluto do encoder mantém o posicionamento peça a peça consistente, mesmo quando a máquina reinicia no meio do lote.

VMCs de Bancada e Pequenas Controle dos eixos X e Y em centros de usinagem verticais compactos usados na produção de componentes de precisão, trabalho de moldes e fabricação de ferramentas. A pegada do motor se encaixa onde unidades servo maiores simplesmente não cabem.

Centros de Furação e Rosqueamento Essas máquinas invertem a direção do eixo centenas de vezes por turno. O A06B-0221-B000 lida com reversões de alto ciclo de forma limpa, com resposta rápida de torque e sem acúmulo de erro posicional entre os ciclos.

Eixos Auxiliares e de Indexação Trocadores de ferramentas, mesas rotativas e sistemas de indexação de paletes que precisam de integração completa com o protocolo FANUC sem o tamanho e o custo de um motor da série αi. A série βis é o nível certo para essas funções secundárias.

Sobre a Questão da Condição do Motor

O mercado de motores servo usados e recondicionados é grande e nem sempre transparente. Um motor com vários milhares de horas de operação pode ser limpo, reembalado e listado sem que esse histórico seja divulgado. Por fora, ele parece idêntico a uma unidade nova.

A diferença aparece depois: um encoder que começa a gerar erros intermitentes, rolamentos que desenvolvem ruído após alguns meses de operação, isolamento de enrolamento que já está na metade de seu ciclo de vida térmico. Nada disso é detectável na chegada.

Um A06B-0221-B000 novo começa com um encoder que nunca acumulou desgaste, rolamentos em condição de fábrica e cobertura total de garantia OEM. Para um componente que opera continuamente dentro de uma máquina de produção, a condição inicial é algo razoável de se considerar.

Instalação, Serviço e Armazenamento

Na instalação: Verifique se a capacidade do módulo amplificador βi corresponde ao motor antes da fiação. Verifique as dimensões físicas e as posições dos conectores em relação ao desenho de montagem da máquina — faça isso antes de desembalar a unidade, não depois.

Durante a operação: Observe a tendência do erro de seguimento do eixo através da tela de diagnóstico do CNC. Uma lenta deriva ascendente ao longo de semanas ou meses geralmente significa degradação da vedação do cabo do encoder, e pegá-la ali evita o alarme crítico que vem a seguir.

Em armazenamento: Mantenha a unidade entre 0 °C e 40 °C, abaixo de 75% de umidade relativa, sem condensação. Gire o eixo manualmente a cada seis meses para evitar brinelling dos rolamentos sob carga estática. Deixe-o na embalagem original selada até o dia da instalação.

Perguntas Frequentes

P1: O A06B-0221-B000 possui freio embutido? Não. O sufixo B000 indica que este motor é enviado sem um freio integrado. Ele é destinado a aplicações de eixo horizontal onde a retenção de carga sem energia não é necessária. Para eixos verticais ou qualquer eixo que deva manter a posição quando a máquina estiver desenergizada, uma variante com freio dentro da série βis deve ser selecionada em vez disso.

P2: Qual amplificador é necessário para operar este motor? Este motor foi projetado para uso com amplificadores servo das séries FANUC βi SVU ou βi SVM. O módulo amplificador deve ser classificado para a especificação de corrente do motor — confirme o pareamento correto antes de comprar qualquer um dos componentes.

P3: Este motor é compatível com os controladores FANUC 0i-F e 30i? Sim. O A06B-0221-B000 é compatível com os controladores CNC das séries FANUC 0i-D, 0i-F, 30i, 31i e 32i quando usado com um amplificador servo apropriado da série βi. A compatibilidade com gerações anteriores de controladores deve ser verificada antes de especificar este motor como substituto.

P4: Ele pode substituir um motor β-series de primeira geração em uma máquina mais antiga? Não como uma substituição direta. A série βis usa um encoder serial atualizado em comparação com os motores β-series anteriores, o que requer alterações de parâmetros no CNC após a instalação. As posições físicas dos conectores também podem diferir entre as gerações. Uma verificação de ajuste e uma revisão de parâmetros são necessárias antes de tratá-lo como uma substituição direta.

P5: O que devo verificar ao comprar para confirmar que a unidade é nova? Unidades novas vêm em embalagem FANUC selada com etiquetas intactas, um eixo que não mostra desgaste de contato ou corrosão na chaveta e um número de série sem registro de serviço anterior. Peça ao vendedor documentação que confirme o status de estoque novo. Se a embalagem foi aberta ou o vendedor não puder fornecer informações de origem, esclareça antes de aceitar o envio.
