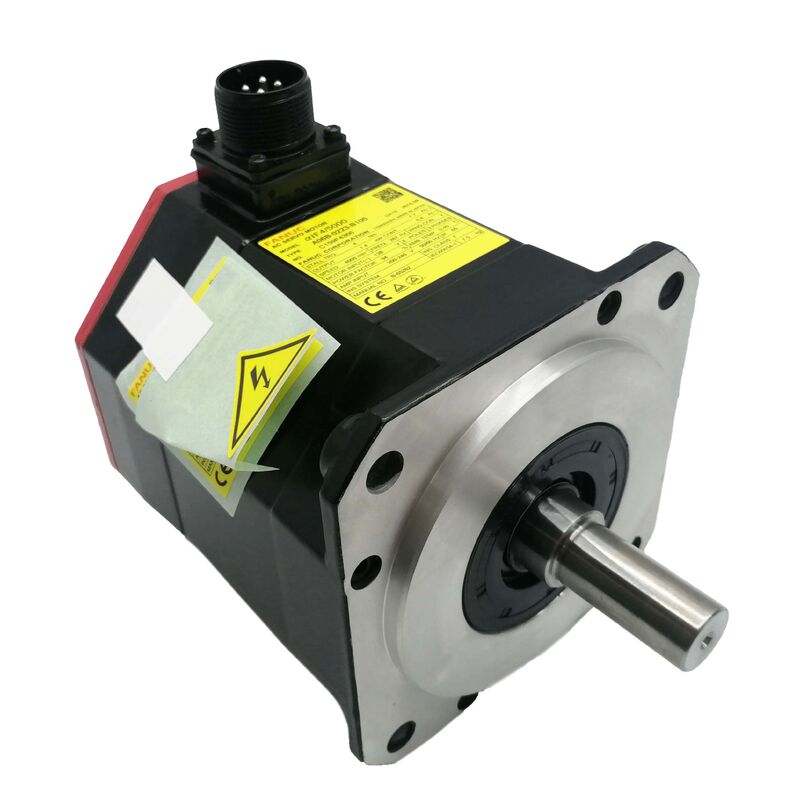

Fanuc AC Servomotor A06B-0223-B100

Série βis · Sem travagem · Servomotor CNC compacto

O caso de fazer o motor certo

Em usinagem CNC, o servomotor é o ponto onde os comandos eletrônicos se tornam movimento físico.ou um emparelhamento de unidade incompatível e os problemas aparecem nas peçasMarcas de chatter, deriva posicional, inconsistência do tempo do ciclo.

O Fanuc A06B-0223-B100 é um servomotor CA da série βis projetado para as demandas do eixo de alimentação de máquinas-ferramentas CNC compactas e de gama média. It runs without an integrated brake — a deliberate choice for horizontal axis configurations — and connects directly to FANUC's βi amplifier ecosystem without adaptation hardware or custom parameter mappingPara os construtores de máquinas e equipas de manutenção que necessitam de um motor que simplesmente funcione dentro de uma configuração FANUC existente, essa compatibilidade nativa é o ponto de partida para tudo o resto.

Especificações

O que este motor é realmente bom para

Há uma tendência a especificar demais os servomotores para assumir que mais potência significa melhor desempenho.consistência ao nível do eixo em máquinas onde o número de ciclos é elevado e as tolerâncias das peças não têm muito espaço para variação.

Algumas coisas específicas que aguentam em condições de trabalho:

Memória de posição absoluta.O codificador serial mantém dados de posição sem bateria ou referência mecânica.

A vedação do fim do eixo que realmente dura.A vedação do poço IP67 é construída para ambientes onde a neblina do líquido de arrefecimento é constante.

Entrega de binário sem engrenagem.O desenho do enrolamento mantém a ondulação do binário baixa em toda a faixa de velocidade, o que é mais importante em passes de acabamento lentos, onde qualquer irregularidade do motor aparece diretamente na superfície da máquina.

Estabilidade térmica em turnos.A classe de isolamento e a seleção de rolamentos são dimensionados para operação contínua, não apenas explosões curtas.

Onde se encaixa numa máquina

A série βis preenche a extremidade compacta da gama de servomotores da FANUC.

Ferramentas de torneamento CNC (plataformas compactas)Controle de alimentação dos eixos X e Z em centros de torneamento menores.

Centros de usinagem vertical de pequena e média dimensãoAcionamento dos eixos X e Y quando a superfície da máquina é limitada e o motor necessita de funcionar de forma fiável em ambientes próximos com sistemas de refrigerante próximos.

Centros de perfuração e exploraçãoAplicações de alto ciclo com frequentes inversões de direção. A baixa inércia do motor e a resposta rápida do binário reduzem o tempo de ciclo sem sacrificar a precisão de posicionamento.

Eixos secundários e auxiliaresMesas rotativas, trocadores de ferramentas e sistemas de paletes em máquinas multiprocessos que necessitam de total compatibilidade com o protocolo FANUC sem o tamanho e o custo de uma unidade da série αi.

Nova unidade contra a alternativa de mercado

Os servomotores da FANUC circulam num mercado secundário que mistura novos estoques, unidades renovadas e, mais frequentemente do que o esperado pelos compradores, motores observados sem histórico de serviço claro.O A06B-0223-B100 não é exceção..

Uma unidade reformada pode parecer idêntica à chegada. O codificador tem horas nele. Os rolamentos podem ter fadiga microscópica. O isolamento de enrolamento passou por ciclos térmicos.Nada disso é visível até que o motor esteja a funcionar numa máquina., muitas vezes meses após a instalação.

Uma nova unidade traz zero horas de funcionamento, rolamentos e codificador em estado de fábrica, e garantia OEM completa.A condição de partida é importante independentemente da diferença de preço de compra.

Notas de instalação e armazenagem

Antes da montagem:Verifique se a classificação do módulo de amplificador βi corresponde às especificações atuais do motor.O Manual de ligação FANUC βis é a fonte autorizada para os acoplamentos verificados.

Em funcionamento:O sinal de alerta precoce mais comum de desgaste do cabo de codificação é um aumento lento do eixo após o erro detectável através da tela de diagnóstico CNC antes de qualquer alarme forte aparecer.Verificar anualmente as vedações dos conectores nas instalações expostas ao líquido de arrefecimento.

Em armazenagem:0 ̊40 °C, humidade relativa inferior a 75%, sem condensação. Rodar o eixo manualmente a cada seis meses se a unidade for mantida em armazenamento a longo prazo. Manter-se selado na embalagem original até o dia da instalação.

Perguntas Frequentes

P1: Existe uma versão deste motor que inclui um freio?Sim, existe uma variante com travões na série βis para aplicações no eixo vertical.A configuração B100 não inclui um travão e é adequada para eixos horizontais em que não é necessária a retenção de desligamento.Se a sua aplicação exigir a retenção de carga por gravidade, deve ser especificada uma variante de sufixo diferente.

P2: Que amplificador requer este motor?O A06B-0223-B100 foi concebido para ser utilizado com as unidades de servoamplificador da série FANUC βi SVU ou βi SVM. O módulo de amplificador deve ser classificado para corresponder ao consumo de corrente do motor.Confirmar o acoplamento específico utilizando a documentação de seleção do motor-amplificador da FANUC antes da compra.

P3: Pode substituir directamente um motor mais antigo da série β?A série β utiliza um protocolo de codificador serial atualizado em comparação com os motores anteriores da série β,o que significa que os parâmetros CNC terão de ser revisados e ajustados após a instalaçãoRecomenda-se também uma verificação da adequação física, uma vez que as localizações dos conectores podem diferir entre as gerações.

Q4: Que controladores FANUC funcionam com este motor?Os controladores compatíveis incluem a série FANUC 0i-D, 0i-F, 30i, 31i e 32i quando combinados com o amplificador da série βi correto.A compatibilidade com outras gerações de controladores deve ser confirmada com base na documentação de acoplamento publicada pela FANUC antes de se comprometer com o hardware..

P5: Como posso confirmar que uma unidade é genuinamente nova antes de a comprar?As novas unidades chegam em embalagens seladas FANUC com rótulos de autenticidade intactos, um eixo limpo que não mostra desgaste de contato na porta da chave e um número de série sem histórico de serviço anterior.Se o vendedor não puder fornecer uma documentação clara da origem ou se a unidade chegar sem a embalagem original, tratar isso como uma bandeira vermelha e pedir esclarecimentos antes de aceitar a entrega.
