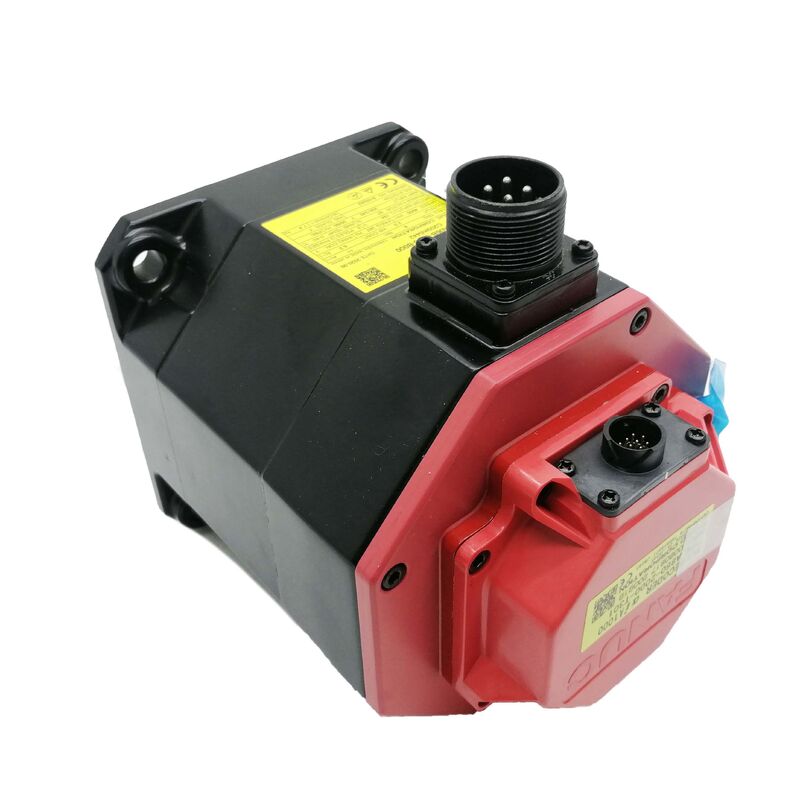

Fanuc A06B-0235-B000 — Servomotor AC αiS 8/4000, Eixo Cônico, Sem Freio, Codificador de Pulso Alpha i A1000

Visão Geral do Produto

Número da Peça: A06B-0235-B000

Também Pesquisado Como: A06B0235B000, A06B-0235-B000 Fanuc, FANUC A06B0235B000 Série: Série Fanuc MELSERVO Alpha iS (αiS) Classificação: Servomotor AC sem Escovas — 2,5 kW, 4.000 rpm, Eixo Cônico com Chaveta, Sem Freio, Codificador de Pulso Alpha i A1000

Visão Geral

O Fanuc A06B-0235-B000 é um servomotor AC αiS 8/4000 padrão de fábrica — um dos motores de eixo de alimentação mais amplamente implantados em máquinas-ferramenta CNC controladas por Fanuc globalmente. Classificado em 2,5 kW com uma velocidade nominal de 4.000 rpm e um 8 Nm de torque de bloqueio, ele se situa na faixa intermediária produtiva da família Fanuc αiS: torque suficiente para eixos de alimentação de centros de usinagem de médio a pesado, velocidade suficiente para translação rápida ágil e uma interface de eixo cônico que tem sido padrão em eixos de alimentação de máquinas-ferramenta desde a introdução da plataforma.

A designação "B000" no número da peça codifica uma configuração mecânica específica: sem freio eletromagnético, eixo cônico padrão com chaveta. Este é o motor que os engenheiros da Fanuc especificam por padrão para eixos de alimentação horizontais em centros de usinagem, eixos Z de centros de torneamento e uma ampla gama de mecanismos de alimentação de máquinas-ferramenta onde o servo lock mantém a posição em repouso e nenhuma carga gravitacional atua na direção do eixo com o servo desligado.

Equipado com o codificador de pulso Alpha i A1000 — um encoder absoluto serial de 1.000.000 pulsos por revolução — este motor oferece a resolução de posição e a capacidade de posição absoluta que os sistemas CNC Fanuc usam para precisão de posicionamento submicrométrica, referenciamento direto do eixo e ondulação de velocidade zero em baixas taxas de alimentação. É a unidade completa que é enviada como padrão com a designação do motor Fanuc αiS 8/4000: corpo do motor, eixo cônico e o codificador de pulso A1000 montado e alinhado na fábrica.

Especificações Técnicas

αiS 8/4000: Lendo os Números de Desempenho

A designação do modelo αiS 8/4000 codifica os dois parâmetros operacionais mais importantes de forma compacta que os engenheiros de serviço Fanuc leem diretamente na placa de identificação do motor. O "8" é o torque de bloqueio em Newton-metros — o torque máximo que o motor pode sustentar em velocidade zero sem exceder o limite térmico. O "4000" é a velocidade nominal em rpm. Juntos, eles definem o envelope de trabalho do motor antes que qualquer tabela de especificações seja consultada.

Com 8 Nm de torque de bloqueio e 4.000 rpm, o αiS 8/4000 posiciona este motor em um ponto operacional produtivo para eixos de máquinas-ferramenta. O torque de bloqueio determina a capacidade de força sustentada de pico do motor em baixas velocidades — a fase de corte pesado de uma operação de fresamento profunda, a fase de força constante de um corte de faceamento em uma peça grande, ou a força de alimentação sustentada durante um longo ciclo de perfuração. Oito Newton-metros de torque de bloqueio acionam uma fuso de esferas de 10 mm contra aproximadamente 4,5 kN de força axial sustentada — o suficiente para eixos de mesa de centros de usinagem de médio porte e a maioria dos eixos de carro de centros de torneamento sob cargas de corte de produção realistas.

O torque nominal de 5,97 Nm a 4.000 rpm — derivado da classificação de potência de 2,5 kW — é o valor contínuo para operação em alta velocidade. Na região plana da curva torque-velocidade até 4.000 rpm, o motor opera nesse valor ou abaixo dele durante as fases de translação rápida e corte a velocidade constante. Acima de 4.000 rpm (onde o motor entra na faixa de enfraquecimento de campo), o torque disponível diminui enquanto o motor continua a entregar potência até o limite de velocidade máxima.

O codificador de pulso Alpha i A1000 a 1.000.000 ppr fornece uma resolução de feedback de posição que é aproximadamente 64 vezes mais fina que um encoder de 14 bits e aproximadamente 8 vezes mais fina que um encoder de 17 bits. A 4.000 rpm, isso resolve o ângulo do eixo para uma fração de um minuto de arco por ciclo de atualização — fino o suficiente para que o loop de velocidade não tenha praticamente nenhum erro de quantização em qualquer taxa de alimentação prática, e o loop de posição possa comandar incrementos submicrométricos repetíveis no eixo da máquina.

O Eixo Cônico: Padrão de Máquina-Ferramenta CNC

O eixo cônico com chaveta no A06B-0235-B000 é a interface mecânica definidora para instalações de servomotor de máquina-ferramenta CNC e a razão pela qual este motor se encaixa diretamente em centros de usinagem, centros de torneamento e retificadoras sem qualquer modificação de hardware de acoplamento.

Na montagem de servomotor de máquina-ferramenta, o eixo cônico serve a duas funções simultaneamente. A geometria cônica — um ângulo de cone definido que corresponde a um furo correspondente no cubo de acoplamento da fuso de esferas ou acoplamento de engrenagem — fornece uma interface autocentrante que alcança um alinhamento geométrico preciso dos eixos do motor e do eixo acionado sem o acúmulo de tolerância que uma interface de furo cilíndrico introduz. A chaveta na ranhura da chaveta do eixo transmite o torque mecanicamente através da seção transversal de cisalhamento da chaveta, independentemente da carga de fixação axial que mantém o cubo no cone.

A consequência prática é uma conexão motor-mecanismo que é geometricamente precisa e mecanicamente positiva. O cubo assenta no cone a uma profundidade axial definida, a chaveta impede a rotação e um parafuso de tração através da extremidade do eixo puxa o cubo firmemente para o cone. A desmontagem e remontagem — para substituição de rolamento, troca de motor ou serviço de acoplamento — retorna o cubo exatamente à mesma posição geométrica sem qualquer procedimento de alinhamento.

Para fabricantes de máquinas-ferramenta, esta interface é padrão em toda a linha αiS porque permite que o mesmo projeto de cubo de acoplamento de fuso de esferas seja usado em qualquer motor da família αiS. Quando o engenheiro da máquina-ferramenta dimensiona de um αiS 4/4000 para um αiS 8/4000 para um eixo mais pesado, o cubo de acoplamento permanece o mesmo. Quando o engenheiro de serviço substitui um motor defeituoso por uma unidade de reposição, a interface do eixo cônico garante que a substituição se encaixe identicamente à original sem calços ou verificação de alinhamento.

O sufixo B000 confirma a ausência de freio eletromagnético nesta unidade. Para os eixos de alimentação horizontais e eixos de centro de torneamento com carga simétrica que constituem a maioria das aplicações de motores αiS, o servo lock através do amplificador Fanuc αi mantém a posição de forma confiável em repouso sem retenção mecânica. Variantes com freio carregam um sufixo B100 ou B605 dependendo da configuração.

Codificador de Pulso Alpha i A1000: O Sistema de Feedback

O codificador de pulso Alpha i A1000 (número de peça Fanuc A860-2000-T301) é o dispositivo de feedback instalado de fábrica no A06B-0235-B000. É um encoder absoluto serial — não um simples gerador de pulsos incremental — e suas características afetam como o sistema CNC Fanuc gerencia a posição em cada etapa, desde a inicialização até a interpolação em alta velocidade.

Protocolo absoluto serial. O A1000 se comunica com o amplificador de servo Fanuc αi através de um link serial em vez de produzir trens de pulsos diferenciais A/B/Z. Este protocolo serial transmite dados de posição e informações de status do encoder em cada ciclo de comunicação. O formato serial é mais imune a ruído do que sinais de pulso diferenciais em longas distâncias de cabo e mais compacto em tamanho de cabo — apenas alguns condutores de sinal necessários em vez de um conjunto completo de pares diferenciais.

Posição absoluta na energização. O A1000 retém a posição absoluta de múltiplos giros do eixo através de eventos de desligamento. Quando o CNC Fanuc é ligado, o amplificador de servo lê a posição absoluta de cada codificador de pulso do eixo imediatamente. O CNC conhece a coordenada da máquina de cada eixo antes que qualquer movimento ocorra. Isso elimina o ciclo de retorno de referência (homing) que os encoders incrementais exigem a cada inicialização — um benefício operacional significativo em máquinas de produção que alternam a energia entre turnos ou após qualquer parada por alarme.

Um milhão de pulsos por revolução. Com 1.000.000 de contagens por revolução, o A1000 fornece a resolução angular que os algoritmos de interpolação de alta precisão da Fanuc exigem para posicionamento linear submicrométrico em eixos de fuso de esferas. Em um fuso de esferas de passo de 4 mm, uma contagem do encoder corresponde a 4 nanômetros de deslocamento linear. Os comandos de posição do CNC podem especificar movimentos em incrementos muito menores do que qualquer conformidade mecânica permite na prática — que é exatamente a condição necessária para loops de posição estáveis e sem oscilação em alto ganho.

Backup de bateria. O contador de posição absoluta no A1000 é mantido através de eventos de desligamento por uma bateria de backup, tipicamente alojada no amplificador de servo Fanuc αi ou na unidade de bateria do gabinete CNC, dependendo da configuração da máquina. Substitua a bateria de backup quando o CNC exibir um alarme de bateria do encoder. Permitir a descarga completa da bateria redefine o contador absoluto — exigindo um ciclo de retorno de referência e potencialmente um procedimento manual de limpeza do eixo antes que a produção seja retomada. Isso é simples de evitar tratando o alarme da bateria como um item de manutenção imediato.

Controles e Amplificadores Compatíveis

O A06B-0235-B000 é projetado para amplificadores de servo série Fanuc αi — a família de amplificadores αiSV (Alpha i Servo) que aciona os motores da série αiS em todas as plataformas CNC Fanuc atuais e recentes.

Controladores CNC confirmados compatíveis: Fanuc Series 0i-D, 0i-F, 15i-MB, 16i, 18i, 21i-MB, 30i-A, 30i-B, 31i-A, 31i-B, 32i. Todos estes usam a série de amplificadores αi com o mesmo protocolo de encoder serial que o codificador de pulso A1000 implementa.

O amplificador αiSV para um motor αiS 8/4000 é tipicamente o αiSV 20 ou αiSV 40 dependendo da configuração do eixo da máquina e da capacidade do barramento. A corrente nominal de 8,3 A do motor e a saída de 2,5 kW estão dentro da capacidade do αiSV 20 para aplicações de eixo único, e o αiSV 40 fornece margem para demanda de corrente de pico mais alta durante ciclos de aceleração agressivos.

Configuração de parâmetros. Ao instalar um A06B-0235-B000 de substituição, o conjunto de parâmetros do eixo do CNC Fanuc deve corresponder ao modelo do motor. Os parâmetros relevantes — número do tipo de motor, número de pares de polos, tipo de encoder, limites de corrente — são confirmados no guia de parâmetros de servo Fanuc para a série CNC específica. A detecção automática de motor da Fanuc (disponível em versões CNC mais recentes) pode ler o tipo de motor dos dados seriais do codificador de pulso e configurar os parâmetros automaticamente. Em versões CNC mais antigas, é necessária a entrada manual de parâmetros.

O A06B-0235-B000 não é compatível com amplificadores Fanuc αC, β, ou α originais que precedem a geração αi. Ele requer um amplificador de servo da geração αi que corresponda tanto às características elétricas do motor quanto ao protocolo serial do codificador de pulso A1000.

Série Fanuc αiS: Contexto e Posicionamento

A série αiS (Alpha iS) representa a plataforma padrão de servomotor para máquinas-ferramenta da Fanuc — os motores que são enviados de fábrica em centros de usinagem, centros de torneamento e retificadoras controlados por Fanuc em todo o mundo. A designação "iS" distingue esta série da série αi anterior, com melhorias incluindo maior densidade de torque, menor inércia do rotor para melhor resposta dinâmica e desempenho térmico aprimorado.

Dentro da linha αiS, o 8/4000 se situa no ponto de capacidade média da subfamília de 4.000 rpm:

O αiS 8/4000 é o motor padrão para eixos de alimentação X e Y de centros de usinagem de médio porte em máquinas com massas de mesa na faixa de 300–600 kg, e para eixos Z em máquinas onde a massa do conjunto do cabeçote do fuso e o arranjo de contrapeso colocam a demanda líquida de torque descendente dentro da classificação de torque de bloqueio do motor.

Aplicações Típicas

Eixos de alimentação X, Y e Z de centros de usinagem horizontais. A aplicação de projeto principal para o A06B-0235-B000. Centros de usinagem horizontais e verticais com sistemas CNC Fanuc 0i, 30i ou 31i usam motores αiS 8/4000 em eixos de alimentação que manuseiam mesas e carros de peso médio. O torque de bloqueio de 8 Nm sustenta as cargas de corte durante operações pesadas de fresamento e mandrilamento; a velocidade nominal de 4.000 rpm permite taxas de translação rápida que minimizam o tempo de não corte.

Eixos de carro e carro transversal de centros de torneamento CNC. Eixos de carro Z e carro transversal X em centros de torneamento CNC sob controle Fanuc 0i-T ou 0i-TF. A interface do eixo cônico se adapta aos projetos de acoplamento direto comuns em acionamentos de eixo de fuso de esferas de centros de torneamento; a classificação de 4.000 rpm fornece capacidade de translação rápida em todo o comprimento de curso.

Eixos de máquinas de retificação CNC. Eixos de alimentação de mesa e cabeçote de retificação em retificadoras externas e de superfície CNC que exigem controle de alimentação preciso em baixa velocidade combinado com torque adequado para ciclos de carga de retificação e dressagem. A resolução de 1.000.000 ppr do codificador de pulso A1000 suporta os incrementos finos de avanço característicos de ciclos de retificação de precisão.

Eixos de máquinas Wire EDM e EDM de penetração. Eixos de posicionamento primário e secundário em equipamentos EDM onde o encoder absoluto fornece conhecimento imediato da posição do eixo na energização, e as características de torque suave em baixa velocidade do motor suportam as alimentações lentas e controladas usadas durante o processo de usinagem.

Automação personalizada e sistemas multieixo. Qualquer sistema de automação executando um amplificador de servo série Fanuc αi e exigindo capacidade de servo de 2,5 kW / 4.000 rpm com saída de eixo cônico, feedback de posição absoluta e o conjunto de parâmetros de servo totalmente documentado que o banco de dados de motores da série αiS suporta.

Perguntas Frequentes

P1: Qual codificador de pulso é instalado no A06B-0235-B000 e qual resolução de encoder ele fornece?

O A06B-0235-B000 é equipado com o codificador de pulso Fanuc Alpha i A1000 (referência A860-2000-T301) como padrão. Este é um encoder absoluto serial fornecendo 1.000.000 de pulsos por revolução de dados de posição. Ele transmite o ângulo absoluto do eixo e dados de posição de múltiplos giros através de um link serial para o amplificador de servo αi. A capacidade absoluta significa que o sistema CNC Fanuc conhece a coordenada exata da máquina de cada eixo imediatamente na energização — nenhum ciclo de homing de retorno de referência é necessário após desligamentos planejados ou não planejados.

P2: Qual amplificador de servo é compatível com o A06B-0235-B000?

O A06B-0235-B000 requer um amplificador de servo série Fanuc αi (αiSV) — tipicamente um αiSV 20 ou αiSV 40 dependendo da configuração do eixo. Controladores CNC compatíveis incluem Fanuc Series 0i-D/F, 15i, 16i, 18i, 21i, 30i, 31i e 32i. Este motor não é compatível com amplificadores mais antigos das séries α ou αC que precedem a geração αi, nem com a série β Fanuc ou qualquer drive de servo não-Fanuc, que carecem do decodificador de protocolo serial do codificador de pulso A1000.

P3: O A06B-0235-B000 possui freio e como a posição é mantida em repouso?

O sufixo B000 confirma sem freio eletromagnético. Em repouso, a posição do eixo é mantida pelo servo lock do amplificador de servo Fanuc αi — o loop de posição permanece ativo e o amplificador fornece corrente corretiva para manter a posição comandada. Para eixos horizontais e qualquer eixo sem componente de carga gravitacional na direção do movimento, isso é confiável e preciso. Para eixos verticais ou eixos com carga gravitacional desbalanceada, uma variante de motor com freio — com um sufixo B100 ou similar — deve ser especificada em vez disso.

P4: O que o design do eixo cônico oferece em comparação com um eixo reto?

O eixo cônico com chaveta oferece duas vantagens específicas para aplicações de servomotor de máquina-ferramenta. Primeiro, a geometria cônica autocentra o cubo de acoplamento no eixo, alcançando um alinhamento geométrico preciso dos eixos do motor e do eixo acionado. Segundo, a chaveta transmite torque mecanicamente através da ranhura da chaveta em vez de depender apenas da fixação por atrito. Isso torna a instalação e remoção fáceis para manutenção, retorna o cubo exatamente à mesma posição todas as vezes e garante que o caminho de torque seja mecanicamente positivo em vez de dependente de atrito. O design do eixo cônico é padrão em toda a família Fanuc αiS para permitir projetos de cubo de acoplamento comuns em variantes de capacidade de motor.

P5: O que deve ser verificado antes de instalar um A06B-0235-B000 de substituição?

Três itens são críticos. Primeiro, confirme se a substituição carrega o sufixo correto — B000 significa sem freio, eixo cônico, configuração padrão. Outros sufixos indicam freio, eixo ou diferenças de vedação. Segundo, verifique se os parâmetros do eixo CNC Fanuc correspondem ao tipo de motor αiS 8/4000. Discrepâncias de parâmetros causam erros de controle ou desempenho reduzido. Terceiro, verifique a condição da bateria de backup do codificador de pulso no amplificador de servo ou unidade de bateria CNC. Uma bateria fraca ou descarregada deve ser substituída antes de comissionar o motor de substituição, pois a referência de posição absoluta deve ser válida para que a máquina retome a produção sem um ciclo completo de retorno de referência.
