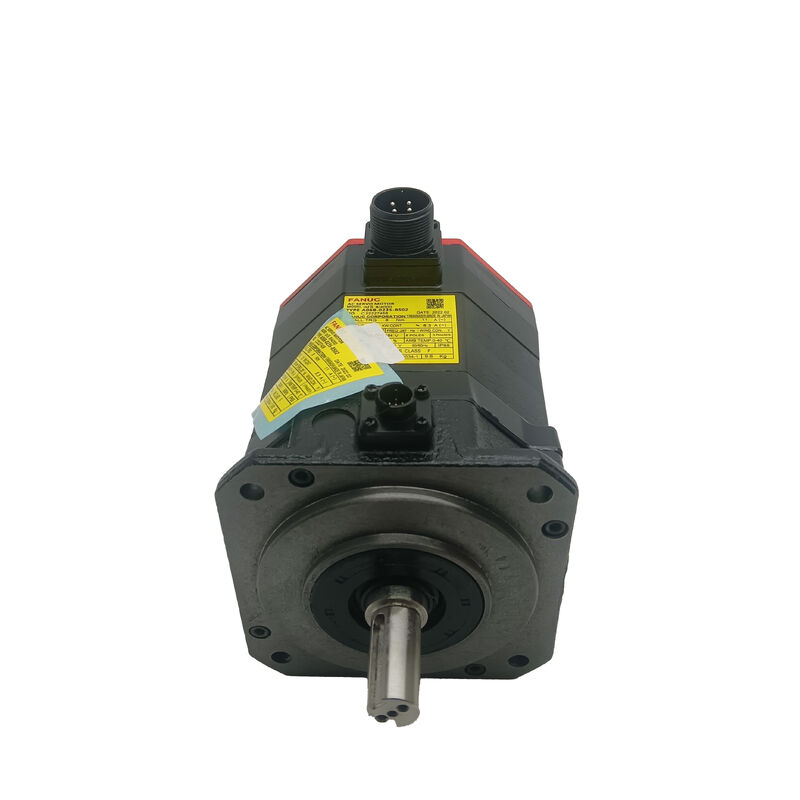

Fanuc AC Servo Motor A06B-0235-B400 A06B0235B400 AO6B-O235-B4OO

Número da Peça: A06B-0235-B400
Também Pesquisado Como: A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
Modelo do Motor: αiS 8/4000
Classificação: Motor Servo Sem Escovas AC Fanuc Alpha iS Series

O αiS 8/4000 é um dos motores servo para máquinas-ferramenta mais amplamente utilizados pela Fanuc. A configuração A06B-0235-B400 apresenta um eixo liso reto com freio de mola de 24V - ideal para eixos CNC verticais que requerem acoplamentos flexíveis de disco ou cubo dividido e frenagem de segurança funcional.

• Torque de Bloqueio de 8 Nm a 4.000 rpm de velocidade nominal
• Saída Nominal de 2,5 kW para aplicações CNC exigentes
• Eixo Liso Reto (ST, SLK) para acoplamentos servo de precisão
• Freio de Mola de 24V para segurança do eixo vertical
• Encoder Absoluto Alpha i A1000 com 1.000.000 pulsos/revolução
• Classificação de Proteção IP65 para ambientes industriais

Oito Newton-metros de torque de bloqueio fornecem capacidade substancial para ciclos de usinagem de alta demanda. Em uma fuso de esferas com passo de 10 mm e 90% de eficiência, 8 Nm sustentam aproximadamente 4,5 kN de força axial - suficiente para aplicações de eixo Z vertical com margem significativa para cargas de corte.

A velocidade nominal de 4.000 rpm aciona um fuso de 10 mm de passo a 40 m/min em acoplamento direto, atingindo velocidades práticas de avanço rápido sem a necessidade de caixas de engrenagens. A saída nominal contínua de 2,5 kW lida com ciclos de trabalho típicos de usinagem CNC sem sobrecarga térmica.

O eixo liso reto (designação ST/SLK) interage com acoplamentos servo de precisão de cubo dividido, incluindo acoplamentos de fole, disco e garra que transmitem torque através de fixação por atrito. Este design simplifica a substituição do motor - basta soltar a braçadeira do acoplamento, deslizar o cubo e reinstalar sem procedimentos de alinhamento de chaveta ou assentamento cônico.

O freio eletromagnético é aplicado por mola e liberado eletricamente, proporcionando operação à prova de falhas para aplicações de eixo vertical:

• A mola mantém o freio engatado por padrão
• 24V DC necessário para liberar o freio para rotação
• Engate automático durante parada de emergência, perda de energia ou desligamento do servo
• Sem dependências de software ou eletrônicas para a função de segurança
• Essencial para retenção do cabeçote do fuso do eixo Z vertical

O encoder absoluto serial fornece resolução de 1.000.000 pulsos por revolução, permitindo capacidade de posicionamento submicrométrico. Combinado com o freio aplicado por mola, isso permite recuperação imediata da posição após eventos de energia sem ciclos de referenciamento. O contador absoluto multirvolução é mantido por bateria de backup no amplificador servo.

• Eixo Z vertical em centros de usinagem vertical CNC com acoplamentos flexíveis
• Eixos de alimentação vertical ou inclinados em centros de torneamento CNC
• Eixos de transferência e elevação vertical em células automatizadas
• Eixo Z em posicionadores de trabalho e mesas inclináveis de robôs Fanuc
• Substituição de unidades B400 desgastadas em máquinas existentes
