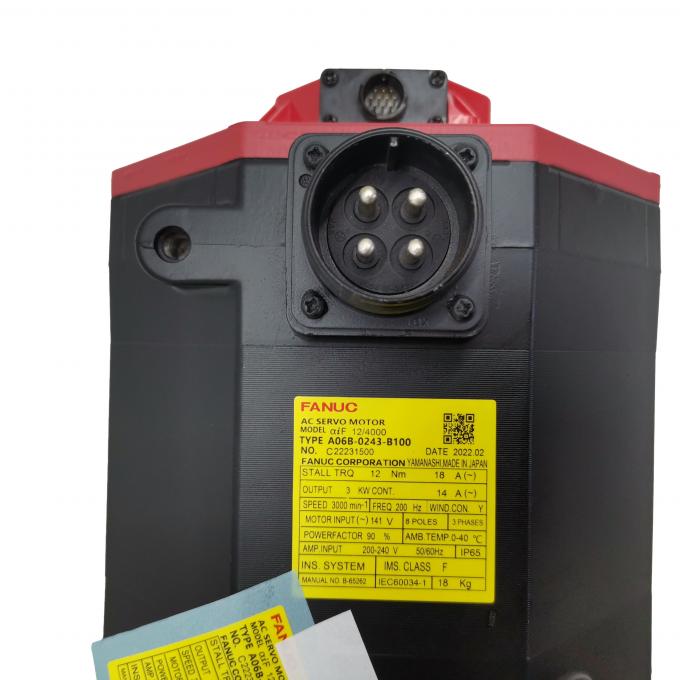

Motor Servo AC Fanuc A06B-0243-B100
αiF 12/3000, Eixo Reto, Absoluto A1000, Sem Freio
Visão Geral do Produto
Número da Peça: A06B-0243-B100
Também Pesquisado Como: A06B0243B100, FANUC A06B-0243-B100, Fanuc A06B0243B100
Modelo do Motor: αiF 12/3000
Classificação: Motor Servo Brushless AC Fanuc Alpha iF Series -- Torque de Estagnação de 12 Nm, 3,0 kW, 3.000 rpm, Eixo Reto Liso, Sem Freio, Codificador Absoluto Alpha i A1000, IP65
Especificações Técnicas
| Número da Peça | A06B-0243-B100 |
| Modelo do Motor | αiF 12/3000 |
| Peso Líquido | 42,6 lbs (~19,3 kg) |
| Torque de Estagnação | 12 Nm |
| Potência Nominal | 3,0 kW |
| Velocidade Máxima | 3.000 rpm |
| Tensão de Entrada | 200-240V AC |
| Frequência | 50/60 Hz |
| Fases | 3 fases |
| Corrente Nominal | 14 A |
| Codificador | Alpha i A1000 (absoluto serial) |
| Resolução do Encoder | 1.000.000 pulsos/rev |
| Tipo de Eixo | Reto liso (SLK -- sem chaveta) |
| Freio Eletromagnético | Nenhum |
| Grau de Proteção | IP65 |
| Classe de Isolamento | Classe F |
| Temperatura de Operação | 0°C a +40°C |
| Amplificadores Compatíveis | amplificadores servo série αi Fanuc (αiSV) |
| Controles Compatíveis | Fanuc Série 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Origem | Japão |
Doze Newton-Metros – O Motor Certo para Eixos de Máquinas Ferramentas de Médio Porte
O A06B-0243-B100 ocupa o nível intermediário produtivo na família de motores αiF. Com 12 Nm de torque de estagnação contínuo e 3,0 kW de potência nominal, ele é perfeitamente adequado para máquinas-ferramenta CNC de pequeno a médio porte, onde as cargas dos eixos se enquadram confortavelmente no orçamento de torque sustentado de 12 Nm.
O teto de 3.000 rpm permite velocidades de translação rápida apropriadas para esta categoria de máquina, enquanto a corrente nominal de 14A se encaixa na infraestrutura elétrica trifásica padrão. Com 42,6 lbs (19,3 kg), suporte de elevação adequado é recomendado durante a instalação e manutenção.

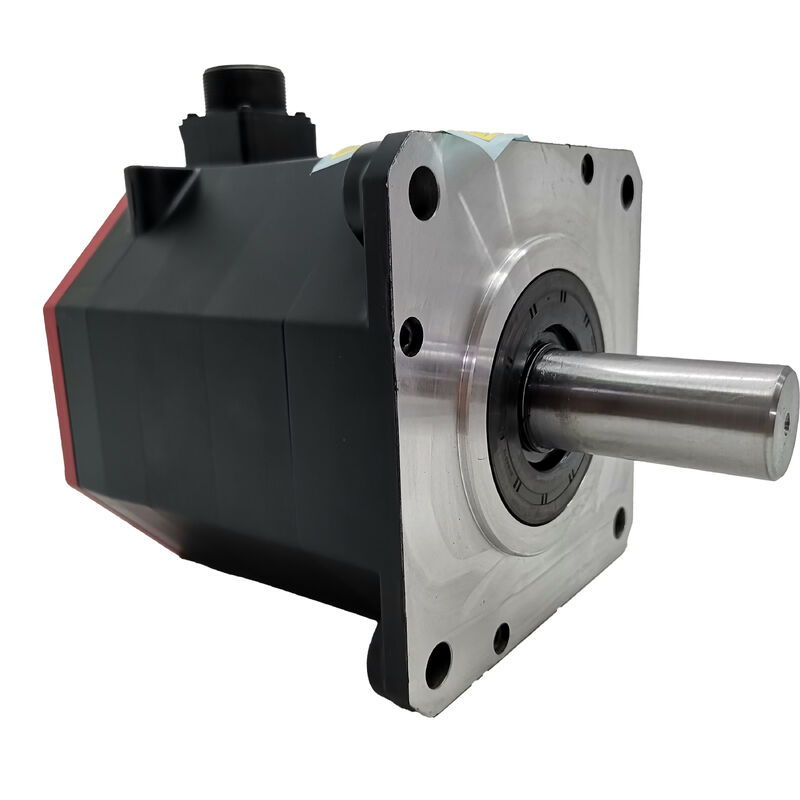

Eixo Reto Liso – Acoplamento Sem Chaveta
O eixo reto liso (SLK) transmite torque exclusivamente através da força de aperto por atrito. Este projeto requer acoplamentos de cubo dividido especificados corretamente ou cubos de expansão hidráulica para lidar com o torque de estagnação de 12 Nm e as demandas de aceleração de pico.
Esta configuração oferece remoção simples do cubo usando extratores de engrenagem padrão, proporcionando vantagens de manutenção em ambientes de máquinas restritos. Para aplicações que exigem engajamento com chaveta, a variante A06B-0243-B200 com chaveta está disponível.
Sem Freio – Configuração Padrão para Eixos Horizontais
O designação B100 indica a ausência de freio eletromagnético, que é padrão para eixos de alimentação CNC horizontais. A posição em repouso é mantida pela funcionalidade servo lock do amplificador servo αi, onde o loop de posição permanece ativo e o codificador fornece feedback contínuo.
Esta configuração elimina a necessidade de circuitos de freio, relés e lógica de temporização, reduzindo a complexidade do painel e o número de componentes. Variantes com freio (B300 e B400) são reservadas para eixos verticais onde a gravidade requer segurança de retenção adicional.
Codificador Absoluto A1000 – Retenção de Posição Através de Ciclos de Energia
O codificador absoluto serial Alpha i A1000 com 1.000.000 de pulsos por revolução mantém a posição multi-volta através de eventos de desligamento via bateria de backup no amplificador servo αi Fanuc.
Isso elimina os ciclos diários de referenciamento, permitindo a disponibilidade imediata de coordenadas na inicialização e possibilitando a recuperação perfeita de paradas em meio programa. A alta resolução suporta precisão dimensional excepcional e qualidade de acabamento superficial.
Manutenção da Bateria: A bateria de backup A1000 reside no amplificador servo αiSV. Substitua-a quando o CNC Fanuc emitir um alarme de bateria fraca para evitar o reset do contador multi-volta e o re-referenciamento forçado do eixo.
Referência de Configuração da Série A06B-0243
| Número da Peça | Eixo | Chaveta | Freio | Vedação |
| A06B-0243-B000 | Cônico | Sim | Nenhum | IP65 |
| A06B-0243-B100 | Reto liso | Não | Nenhum | IP65 |
| A06B-0243-B100#0100 | Reto liso | Não | Nenhum | IP67 |
| A06B-0243-B200 | Reto | Sim | Nenhum | IP65 |
| A06B-0243-B300 | Cônico | Sim | Mola 24V | IP65 |
| A06B-0243-B400 | Reto liso | Não | Mola 24V | IP65 |
| A06B-0243-B101 | Reto liso | Não | Nenhum | IP65 (encoder i1000) |
Compatibilidade de Amplificador e CNC
O A06B-0243-B100 opera com amplificadores servo série αi Fanuc (αiSV) – especificamente módulos αiSV 40 ou αiSV 80. Plataformas CNC compatíveis incluem Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B e 32i.
Ao instalar motores de substituição, verifique se os parâmetros do eixo do CNC correspondem à especificação do tipo de motor αiF 12/3000 para evitar comportamento instável do eixo ou falhas no amplificador.
Aplicações Típicas
- Eixos de alimentação de centro de usinagem vertical CNC de médio porte – Unidades X, Y e Z em VMCs de formato compacto e médio
- Eixos de carro e transversal de centro de torneamento CNC – Unidades de carro do eixo Z e unidades transversais do eixo X
- Eixos primários de centro de furação-roscagem e usinagem compacta – Máquinas de produção de alto ciclo com movimentos curtos e rápidos
- Eixos secundários de centro de usinagem multieixos – Unidades rotativas do eixo B e eixos de posicionamento de mesa rotativa
Perguntas Frequentes
Qual a diferença entre o B100 (eixo reto liso) e o B000 (eixo cônico)?
O B000 possui um eixo cônico com chaveta para acoplamento autocentrante, enquanto o B100 possui um eixo reto liso para engajamento de cubo com aperto por atrito. O desempenho do motor é idêntico – a seleção depende do cubo de acoplamento existente em sua máquina.
O A06B-0243-B100 precisa de um ciclo de referenciamento toda vez que o CNC é ligado?
Não. O codificador absoluto Alpha i A1000 retém a posição multi-volta através do desligamento via bateria de backup. As coordenadas do eixo estão imediatamente disponíveis sem movimento de referenciamento após a instalação e sincronização de posição única.
Qual módulo amplificador Fanuc é necessário para o A06B-0243-B100?
O motor requer um amplificador servo série αi Fanuc (αiSV) – especificamente módulos αiSV 40 ou αiSV 80 para a classificação de 3,0 kW / 14A. Compatível com controles Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i e 31i.
Por que o peso do motor (42,6 lbs) é relevante para o planejamento de manutenção?
Com mais de 19 kg, o motor requer manuseio por duas pessoas ou suporte de elevação adequado durante a instalação e remoção, especialmente em gabinetes de máquinas restritos. O manuseio individual apresenta risco de danos ou ferimentos.
Quando a variante com vedação IP67 (#0100) deve ser especificada em vez do B100 padrão?
Especifique IP67 quando o motor for montado em locais onde o refrigerante possa acumular-se ao redor ou entrar em contato direto com o corpo do motor. Para locais protegidos e bem drenados, longe da exposição direta ao refrigerante, o IP65 padrão é adequado.
