FANUC A06B-0034-B577 | Servomotor AC Beta B6/2000 — Eixo Cônico / Encoder i32b / 2000 rpm / IP67

B6/2000 com Eixo Cônico — A Configuração B577

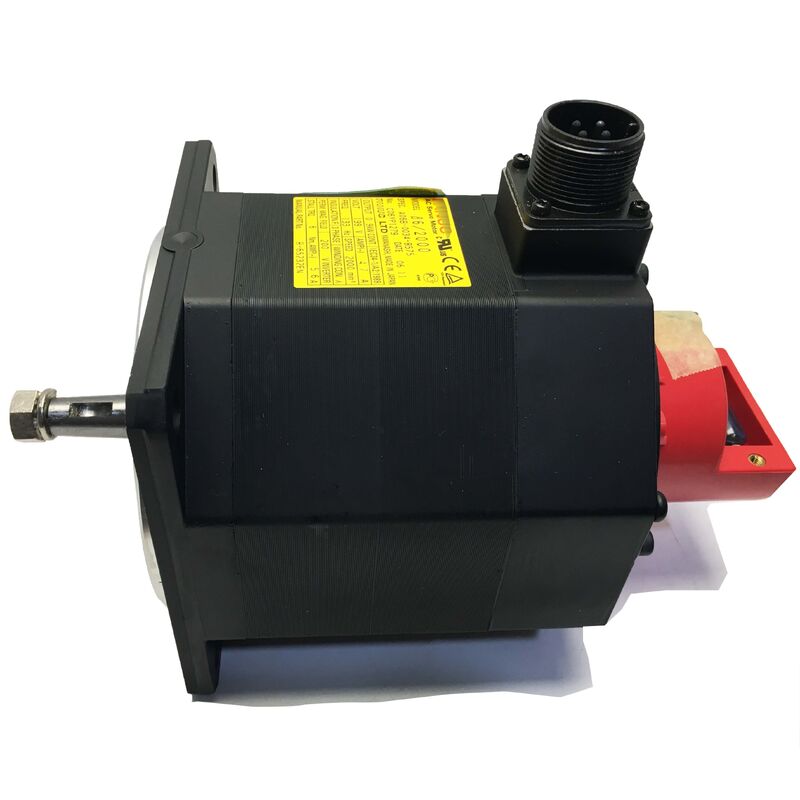

O A06B-0034-B577 é o servomotor B6/2000 da FANUC na configuração de eixo cônico e encoder i32b. A designação B6 identifica a classe de torque deste motor Beta de quadro médio. Com 11,2 kg, é um motor fisicamente robusto projetado para acionamentos de eixo CNC que suportam carga sustentada real, em vez de tarefas de posicionamento leves.

O eixo cônico é a característica mecânica definidora desta variante. A geometria cônica autocentra o cubo de acoplamento à medida que ele é puxado axialmente para o eixo com um parafuso de tração através da rosca da extremidade do eixo. O cubo se encaixa na mesma posição geométrica todas as vezes — na primeira instalação e durante cada remoção e reinstalação de manutenção subsequente — sem ajuste manual ou ferramentas de realinhamento. Essa repetibilidade significa que o desempenho do eixo após uma troca de motor é previsível a partir do momento em que o novo motor é instalado.

Com velocidade máxima de 2.000 rpm e especificação elétrica de 199V/133Hz, a classe B6/2000 opera na extremidade de velocidade moderada da linha de motores Beta. Na arquitetura de servo da FANUC, 199V/133Hz é a condição do terminal do motor gerada pelo amplificador de servo a partir de uma entrada de rede trifásica padrão de 200V AC — estes são os parâmetros de saída do drive para este motor, não a tensão da rede de alimentação.

Instalação do cubo: Use o orifício roscado na extremidade do eixo e um parafuso de tração para puxar o cubo axialmente para o cone. Nunca pressione ou bata em um eixo cônico. A carga de impacto viaja diretamente através do eixo para o encoder i32b e o rolamento traseiro

Especificações Principais

Encoder i32b — Incremental, Homing Necessário

O i32b é um encoder incremental que fornece 32 períodos de sinal por revolução para feedback de velocidade e posição. O amplificador de servo processa essa contagem para uma resolução efetiva mais alta para controle de posição. O tipo incremental significa que a posição é estabelecida contando pulsos de um ponto de referência a cada energização — um ciclo de homing é necessário antes que a produção possa começar. Se a máquina precisar de posição absoluta ao energizar sem homing, a variante do motor Beta com um encoder absoluto é a especificação correta

FAQ

Q1: Qual é a diferença entre A06B-0034-B577 (eixo cônico) e A06B-0034-B177 (eixo reto)?

Ambos são motores B6/2000 com a mesma especificação elétrica. O B577 tem um eixo cônico; o B177 tem um eixo reto com chaveta. O tipo de eixo determina a interface de acoplamento — um cubo com furo para cone requer o B577; um cubo com furo para chaveta requer o B177. Confirme o hardware de acoplamento existente antes de fazer o pedido.

Q2: A máquina requer homing a cada energização. Isso se deve ao encoder i32b?

Sim. O i32b é um encoder incremental — ele estabelece a posição contando a partir de uma referência a cada energização. Um ciclo de homing é necessário toda vez que a máquina é ligada antes do início da produção. Este é o comportamento normal esperado para máquinas que usam motores com encoder incremental Beta. Para posição absoluta sem homing, é necessária uma variante de motor com encoder absoluto.

Q3: Como o cubo do eixo cônico é instalado corretamente?

Use o orifício roscado na extremidade do eixo do motor com um parafuso de tração (porca + arruela) para puxar o cubo axialmente para o cone. Nunca pressione ou bata — a força de impacto em um eixo cônico é transmitida diretamente para o disco do encoder e o rolamento traseiro, causando danos que geralmente aparecem semanas depois como alarmes intermitentes do encoder sob vibração, em vez de imediatamente na instalação.

Q4: Após a substituição pelo A06B-0034-B577, o eixo apresenta um erro de seguimento. O que deve ser verificado?

Verifique se o parâmetro do tipo de motor do amplificador de servo corresponde à especificação B6/2000 — uma incompatibilidade de parâmetro produz um erro de seguimento persistente. Confirme também se o cabo do encoder está totalmente encaixado no conector de feedback do amplificador e se o blindagem do cabo está corretamente aterrado na extremidade do amplificador. O desalinhamento do eixo cônico após a instalação adiciona atrito mecânico que aumenta o erro de seguimento e deve ser verificado antes de ajustar os ganhos do servo.

Q5: Quais amplificadores de servo são compatíveis com o A06B-0034-B577?

O B6/2000 é compatível com os amplificadores de servo FANUC das séries Beta SVU e SVM da família compatível com motores Beta. O modelo específico do amplificador depende da contagem de eixos e da configuração do sistema de acionamento. Confirme se a corrente nominal do amplificador cobre a corrente nominal do motor B6/2000 antes de instalá-lo.
