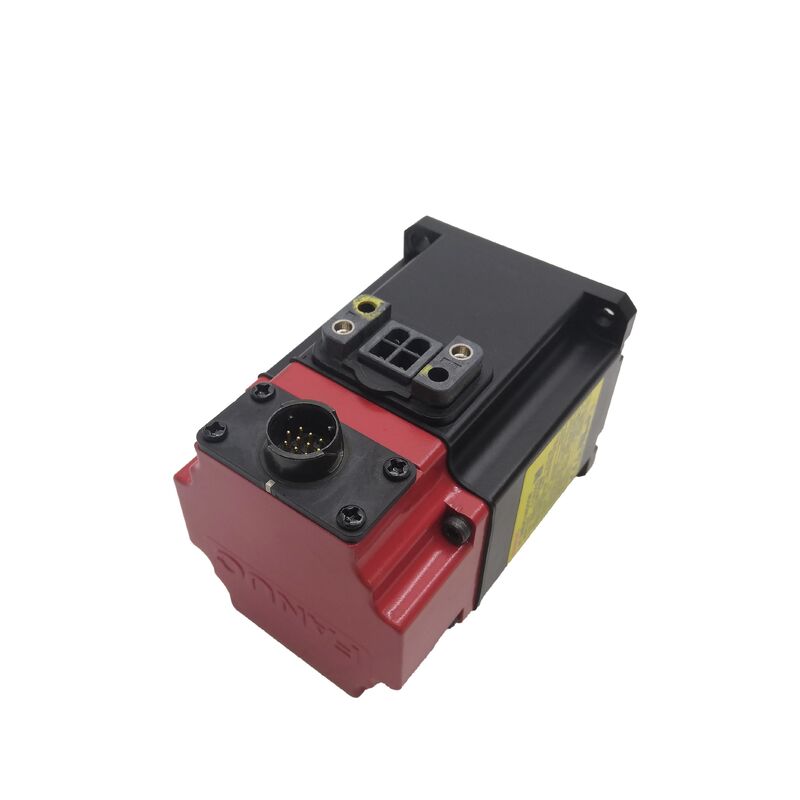

Fanuc A06B-0372-B171
α2/2000 -- 0,4kW, eixo condutor, travagem, codificador C em série
Número da parte:A06B-0372-B171
Série:Servo motor ALPHA AC
Modelo:A2 / 2000
Configuração:Eixo cônico (padrão), travão a mola, codificador de pulso C de série (40.000 ppr), IP67
Status:Descontinuado pelo fabricante -- Refurbished & excedente de estoque disponível
Condição:Renovado / Excedente
Visão geral do produto
O Fanuc A06B-0372-B171 é um servomotor AC compacto da série ALPHA com um eixo cônico, freio de mola integrado e codificador de pulso Serial C para feedback de posição e velocidade.4 kW de potência contínua com binário de estacionamento de 2 Nm e 2,000 RPM velocidade máxima, este motor é projetado para eixos secundários de ciclo alto menores em máquinas-ferramentas e equipamentos de automação onde as dimensões compactas, a posição segura de falha,e um feedback confiável são essenciais.
Especificações técnicas
| Output nominal | 0.4 kW |
| Torque de estagnação | 2 Nm |
| Corrente de estagnação | Aproximadamente 3,5 A |
| Corrente nominal | 2.2 A |
| Voltagem do motor | 120 V (3-fase) |
| Frequência nominal | 133 Hz |
| Velocidade máxima | 2,000 RPM |
| Codificador | Codificador de Pulso Cerial -- 40,000 ppr (A860-0356-T101) |
| Tipo de eixo | Conjugado (padrão) |
| Freio | Acionado por molas, 90 V DC |
| Protecção de entrada | IP67 |
| Classe de isolamento | F |
| Série | ALPHA -- α2/2000 |
| Situação | Descontinuado pelo fabricante |
Desempenho do binário compacto
A classe de binário α2 representa a menor na linha de servomotores ALPHA padrão, tornando-a ideal para cargas leves no eixo de alimentação, mesas giratórias compactas, mecanismos de indexação de revistas de ferramentas,de peso superior a 50 g/m2, mas não superior a 150 g/m2,Com requisitos modestos de corrente nominal de 2,2 A, este motor combina eficientemente com o módulo de amplificador SVM1-12.
Design do eixo cônico
O eixo cônico de precisão cria uma interferência autocentrada adequada para o alinhamento óptimo do acoplamento e a repetibilidade do posicionamento.Esta característica de engenharia garante um desempenho consistente mesmo com a capacidade de binário de 2 Nm do motor, embora o torque de instalação adequado e procedimentos profissionais de remoção sejam essenciais para manter a integridade do eixo.
Sistema de travagem a mola
Disponivel de um sistema de travagem de saída elétrica, com molas, com segurança de falha, que se activa automaticamente durante a perda de energia ou o desligamento.A alimentação de travões de 90 V DC proporciona uma segurança de posição fiável para eixos de posicionamento auxiliares e mecanismos de indexaçãoA verificação adequada da tensão é fundamental durante a instalação para evitar danos.
Codificador de Pulso Cerial
Equipado com o codificador Serial C de primeira geração (A860-0356-T101) fornecendo 40.000 pulsos por revolução.Este codificador incremental requer sequências de homing na inicialização e configuração de amplificador específicoA substituição direta por este tipo exato de codificador é fortemente recomendada para manter a compatibilidade do sistema.
Protecção do ambiente
O revestimento com classificação IP67 oferece proteção completa contra a entrada de poeira e a imersão temporária,tornando este motor adequado para ambientes industriais desafiadores com neblina de refrigerante e operações de limpezaRecomenda-se a inspecção regular dos vedações do eixo para motores com histórias de serviço prolongadas.
Compatibilidade de unidade e controle
Compatível com os servoamplificadores SVM da série Fanuc ALPHA, especificamente o módulo SVM1-12, e integrado com os comandos CNC da Fanuc, incluindo as séries 0, 0i, 15, 16, 18 e 21.A parametrização adequada para o α2/2000 com codificador Serial C é essencial para o funcionamento.
Perguntas Frequentes
O que distingue o B171 das variantes B175 e B177?
Todas as três variantes compartilham especificações elétricas idênticas, mas diferem no tipo de codificador.enquanto B175 usa A64 absoluto e B177 usa I64 encoders incrementais (ambos 64A substituição directa requer a verificação da compatibilidade do amplificador e ajustes dos parâmetros.
Como é que o codificador Serial C se compara com o I64?
A Serial C fornece uma resolução de 40.000 ppr usando o protocolo de interface anterior da Fanuc, enquanto a I64 oferece 64.000 ppr com tecnologia de interface posterior.O fator crítico é o suporte do amplificador para a interface específica do codificador.
Que amplificador é necessário para este motor?
O módulo de servoamplificador SVM1-12 (A06B-6096-H101) é especificado para o α2/2000.O amplificador deve ser parametrizado para este tipo de motor com codificador Serial C e verificado para suporte de interface Serial C, especialmente em sistemas actualizados.
Por que a tensão dos travões é crítica durante a instalação?
As especificações dos travões de 90 V DC devem ser rigorosamente seguidas.Verifique sempre a tensão de alimentação do travão da máquina antes de ligar o motor.
Quais são os principais pontos de inspecção das unidades usadas?
Função de travagem de ensaio com 90 V de corrente contínua, inspecionar o eixo cônico para detectar danos, verificar a condição de vedação do eixo IP67, examinar o conector do codificador para corrosão, medir a resistência de enrolamento para equilíbrio de fase,e verificar a resistência do isolamentoTestes de banco com amplificador compatível completam a verificação.
