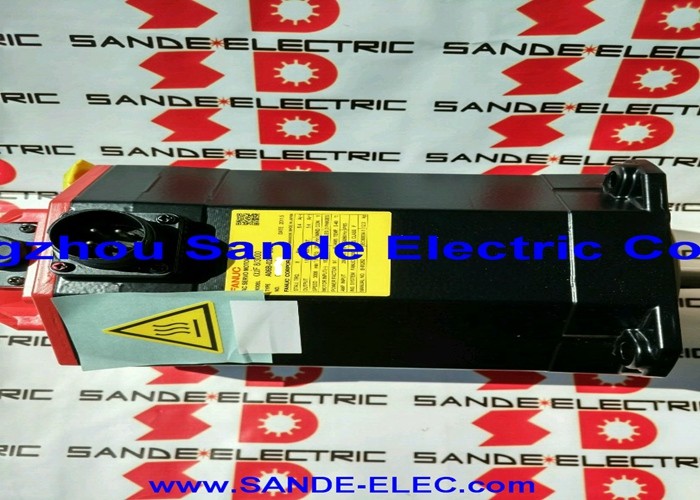

Fanuc A06B-0075-B303 | Servo Motor AC Série Beta i BiS8/3000 — 1.2kW, Eixo Cônico, Freio 24V, Encoder B128iA

Número da Peça: A06B-0075-B303

Série: Servo Motor AC Beta i (βi)

Modelo: BiS 8 / 3000

Configuração: Eixo Cônico com Chaveta, Freio DC 24V, Encoder Incremental B128iA, IP65

Status: Descontinuado pelo Fabricante — Estoque Recondicionado e Excedente Disponível

Condição: Recondicionado / Excedente

Visão Geral

O Fanuc A06B-0075-B303 é um servo motor AC compacto e totalmente especificado da série Beta i da Fanuc — modelo BiS8/3000 — combinando três opções de configuração que definem exatamente onde e como ele opera: um eixo cônico com chaveta para acoplamento mecânico de precisão, um freio de mola de 24V DC para retenção de posição à prova de falhas e o encoder B128iA para feedback incremental.

Classificado em 1.2 kW de saída contínua com torque de bloqueio de 7 Nm, operando a um máximo de 3.000 RPM a partir de uma fonte trifásica de 153V a 133Hz e 4.9A, este é um servo compacto bem especificado para os eixos secundários e auxiliares de máquinas-ferramenta CNC e equipamentos de automação industrial.

A série Beta i ocupa um lugar específico na arquitetura de produtos da Fanuc — projetada para os eixos de menor potência de sistemas CNC onde a capacidade total da série ALPHA não é necessária, mas onde controle de movimento confiável, feedback preciso e proteção ambiental adequada não são negociáveis.

O BiS8/3000 com 7 Nm e 1.2 kW foi uma especificação padrão para mesas rotativas de quarto eixo, acionamentos de magazines de ferramentas, eixos de contra-ponto e mecanismos de posicionamento compactos que ciclam milhares de vezes por turno e devem entregar posicionamento repetível e preciso com certeza mecânica em cada ponto de parada.

Especificações Principais

O BiS8/3000 — Torque Compacto para Eixos de Alto Ciclo

A designação BiS8 coloca este motor na classe de torque de bloqueio de 8 Nm da série Beta i — uma classe dimensionada para os eixos auxiliares e secundários onde a carga mecânica é moderada, mas a taxa de ciclo de movimento é alta e a precisão de posicionamento deve ser consistente em milhares de ciclos por turno.

O teto de 3.000 RPM fornece a faixa de velocidade necessária para uma travessia rápida adequada através de arranjos típicos de fusos de esferas ou engrenagens em mecanismos compactos, enquanto a classificação contínua de 1.2 kW cobre o requisito de potência sustentada da carga operacional normal sem levar o motor ao seu limite térmico.

Com 4.9A de corrente nominal, este motor impõe demandas modestas ao módulo amplificador servo Beta i que o aciona.

O sistema Beta i foi projetado pela Fanuc como uma arquitetura servo custo-efetiva e eficiente em espaço para eixos que não requerem o envelope de desempenho completo da série ALPHA — menor corrente, menor footprint do amplificador e integração apropriada para os sistemas CNC que esta família de motores atende.

O projeto eletromagnético de 8 polos a 133Hz e 153V reflete a geometria elétrica da série BiS nesta classe de velocidade e torque.

A velocidade nominal de 2.000 RPM, juntamente com os 3.000 RPM máximos, é digna de nota.

O motor opera em regime contínuo nominal na faixa de 0–2.000 RPM; acima disso, ele entra na região de enfraquecimento de campo em direção ao teto de 3.000 RPM.

Para aplicações que passam a maior parte do tempo de ciclo em velocidade moderada com travessias rápidas ocasionais, este é um perfil operacional normal e apropriado.

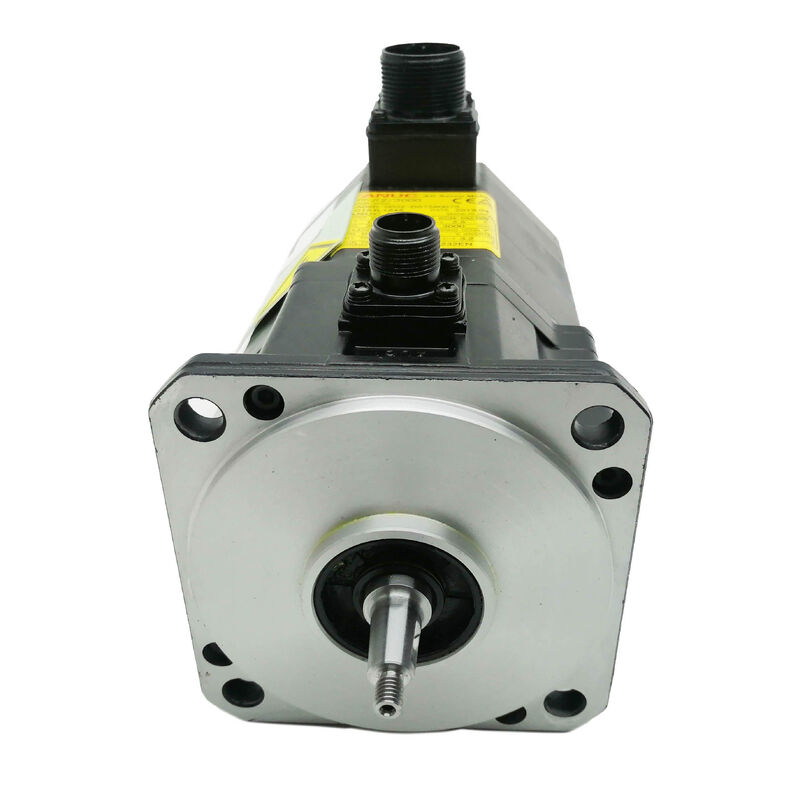

Eixo Cônico com Chaveta — Certeza Mecânica na Interface de Acoplamento

O eixo cônico com chaveta no A06B-0075-B303 é a configuração mecânica que define como este motor transmite torque ao mecanismo acionado — e como ele precisa ser correspondido ao adquirir um substituto. A conicidade cria um ajuste de interferência autocentrante: quando o cubo de acoplamento ou o componente acionado é encaixado no eixo, ele se assenta concentricamente por geometria, eliminando as pequenas excentricidades que podem se acumular em conexões de eixo reto apenas por aperto ao longo de anos de ciclos térmicos e vibração.

A chaveta adiciona a segunda função crítica: engajamento rotacional positivo.

Com uma chaveta devidamente ajustada no lugar, o cubo não pode deslizar rotacionalmente no eixo, independentemente da carga de torque, frequência de inversões de direção ou forças de choque geradas durante a aceleração de mecanismos pesados.

Em um motor que aciona uma mesa de quarto eixo ou um carrossel de magazine de ferramentas que indexa milhares de operações por dia, o deslizamento do acoplamento é um modo de falha que não pode ser permitido a ocorrer — a combinação de conicidade mais chaveta garante que isso não aconteça.

A implicação prática para a compra de substituição é precisa: o motor de substituição deve ter a mesma geometria cônica e especificação de chaveta. Um motor de eixo reto não pode ser instalado em um cubo de acoplamento com furo cônico sem substituir ou reabrir o furo do cubo.

O sufixo do número da peça B303 confirma a combinação de eixo cônico e freio — qualquer substituição de motor deve corresponder a ambas essas características mecânicas.

Freio DC 24V — Retenção à Prova de Falhas em Cada Ciclo de Energia

O freio eletromagnético de 24V acionado por mola integrado ao A06B-0075-B303 é um dispositivo de retenção, não um freio de serviço. A distinção é importante: a mola aciona o freio mecanicamente sempre que 24V DC estão ausentes da bobina — seja porque a máquina foi desligada intencionalmente, porque um E-stop foi acionado, ou porque a energia foi perdida inesperadamente.

O drive servo libera o freio fornecendo 24V antes de comandar qualquer movimento e o reengaja após o eixo ter parado e o servo ter sido desabilitado.

Esta lógica à prova de falhas torna o freio de 24V a especificação correta para qualquer eixo onde movimento descontrolado sob gravidade ou carga mecânica residual seja um risco.

Em uma mesa vertical, um eixo rotativo inclinável ou qualquer mecanismo onde a carga acionada não seja autotravante através da transmissão, o freio fornece certeza de posição mecânica sempre que o motor não está ativamente controlado — independentemente do que o drive servo está fazendo.

A tensão de alimentação de 24V é o parâmetro crítico de instalação. Este motor usa 24V DC — não 90V, que é usado em freios instalados em motores da série ALPHA em classes de potência maiores. Aplicar 24V DC a uma bobina de freio de 90V produz engajamento parcial que danifica o freio e o motor.

A especificação de 24V deve ser confirmada na fonte de alimentação do freio da máquina antes de comissionar qualquer unidade de substituição nesta posição.

Encoder B128iA — Feedback Incremental a 128.000 ppr

O B128iA é o encoder incremental de 128.000 pulsos por revolução da Fanuc para a série Beta i — fornecendo feedback de posição e velocidade através da interface serial do encoder do servo amplificador Beta i. A 3.000 RPM de velocidade máxima, o encoder gera 6.4 milhões de pulsos por segundo, dando ao drive densidade de feedback suficiente para manter controle de velocidade suave e precisão de ponto final de posição precisa em toda a faixa de velocidade operacional.

A operação incremental requer uma sequência de homing em cada inicialização da máquina para restabelecer a posição absoluta do eixo — o CNC aciona o eixo até sua posição de referência, lê o marcador do encoder e define o contador de posição a partir desse datum.

Nos eixos auxiliares e secundários típicos para o BiS8/3000, o homing é uma rotina de inicialização breve que conclui rapidamente e opera sem incidentes quando tanto o encoder quanto o interruptor de posição de referência estão em boas condições.

Em motores usados, o conector do encoder B128iA e a saída do cabo são os primeiros componentes a serem inspecionados.

Entrada de umidade no conector, corrosão dos pinos devido à exposição prolongada à umidade do ambiente da máquina e danos ao cabo na alívio de tensão de saída são os achados de serviço mais comuns relacionados ao encoder — e eles produzem erro de posição do eixo, códigos de alarme do encoder ou instabilidade de velocidade que podem ser mal diagnosticados como falhas do amplificador antes que o encoder seja confirmado como a fonte.

FAQ

Q1: Qual é a principal diferença entre as variantes B303 e B203 do BiS8/3000?

Ambos possuem um eixo cônico, freio de 24V e encoder B128iA dentro da mesma especificação elétrica de 1.2 kW / 7 Nm / 3.000 RPM. O B203 possui um eixo reto com chaveta em vez da conicidade do B303. Na interface de acoplamento, estes são mecanicamente incompatíveis — um cubo com furo cônico não aceitará um motor de eixo reto sem reabrir o furo.

Ao substituir o B303, a especificação do eixo cônico deve ser correspondida; a instalação de um B203 requer a modificação ou substituição do cubo de acoplamento da máquina.

Q2: O freio é listado como 24V DC — por que essa tensão importa tanto?

Motores Fanuc ALPHA de maior porte usam freios acionados por mola de 90V. Se uma bobina de 24V recebe 24V, ela libera limpa; se recebe 90V, ela queima imediatamente. Inversamente, uma bobina de 90V recebendo apenas 24V fornece engajamento parcial — a mola não é totalmente superada e o motor funciona com arrasto mecânico, gerando calor e causando desgaste prematuro do freio. Antes de qualquer instalação, confirme a tensão de alimentação do freio da máquina no conector corresponde à especificação de 24V do B303.

Isso leva dois minutos com um voltímetro e evita uma falha do freio que é cara e demorada para diagnosticar após o fato.

Q3: Qual servo amplificador Beta i é compatível com o A06B-0075-B303?

O BiS8/3000 requer um servo amplificador da série Fanuc Beta i — βiSVSP ou equivalente — dimensionado para a classe de corrente contínua de 4.9A e compatível com a interface do encoder B128iA. O amplificador deve ser parametrizado com o código do tipo de motor para o BiS8/3000 antes da operação do eixo.

Em máquinas onde o drive foi atualizado ou substituído desde a fabricação original, confirme se a geração do amplificador instalado suporta o protocolo do encoder Beta i B128iA — a compatibilidade da interface do encoder deve ser verificada antes do comissionamento.

Q4: O encoder B128iA é absoluto ou incremental, e o que isso significa na inicialização da máquina?

O B128iA é um encoder incremental — ele não retém a posição através de interrupções de energia. Em cada inicialização da máquina, o CNC deve executar uma sequência de homing para estabelecer a posição absoluta deste eixo antes que o movimento de produção seja comandado.

Na maioria dos eixos auxiliares que usam o BiS8/3000, este é um processo curto e rotineiro. Para aplicações onde eliminar o atraso do homing é uma prioridade, as variantes de encoder absoluto dentro da família BiS8/3000 (sufixo B128iA substituído por um sufixo de encoder absoluto) seriam a especificação apropriada — mas estas requerem alterações de parâmetros correspondentes no drive servo.

Q5: Quais são os passos de inspeção mais importantes para um A06B-0075-B303 usado?

Teste o freio primeiro e completamente: aplique 24V DC e verifique se o eixo gira completamente livre sem arrasto mecânico, depois remova a energia e confirme se o eixo trava firmemente sem deslizar sob torque manual moderado.

Um freio que libera parcialmente ou falha em segurar deve ser reparado antes da instalação em qualquer eixo onde a retenção de posição mecânica seja um requisito de segurança ou qualidade. Em seguida, inspecione a superfície do eixo cônico quanto a riscos, atrito ou danos por impacto — danos na superfície cônica não podem ser corrigidos em campo.

Verifique a chaveta quanto a atrito nas faces de contato da chaveta. Inspecione o conector do encoder B128iA quanto a pinos corroídos e a saída do cabo quanto a danos. Meça a resistência do enrolamento trifásico para equilíbrio de fase e verifique a resistência de isolamento à terra. Um teste em bancada com verificação do sinal do encoder em um drive Beta i completa a avaliação pré-instalação.
