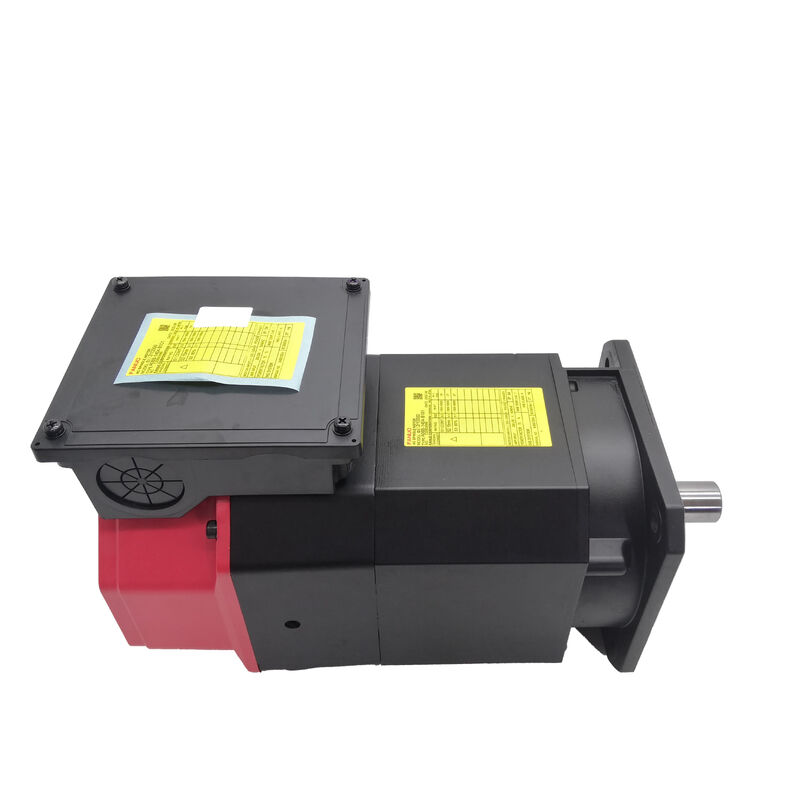

Fanuc A06B-1425-B103 Motor de fusão AC
αi 3/12,000, Montar flange, Borrar suave, sensor traseiro
Visão geral do produto
Número da parte:A06B-1425-B103
Também procurado como:A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação da presente diretiva.
Modelo do motor:αi 3/12,000
Classificação:Fanuc Alpha i Series AC Spindle Motor -- 12.000 RPM Velocidade máxima, 3.7 kW, Montador de flange, eixo de perfuração suave, Sensor IMZ traseiro, αiSP Amplificador Compatível
Especificações técnicas
| Parâmetro |
Valor |
| Número da parte |
A06B-1425-B103 |
| Modelo de motor |
αi 3/12,000 |
| Série |
Fanuc Alpha i Espindle |
| Output nominal |
30,7 kW |
| Velocidade máxima |
12,000 rpm |
| Instalação |
Flanco |
| Interface do eixo |
Furação lisa (SLK - sem abertura) |
| Tipo de sensor |
IMZ (montado na parte traseira) |
| Direção do escape |
Frente |
| Amplificadores compatíveis |
Amplificadores de fuso da série Fanuc αiSP |
| Controles compatíveis |
Fanuc Série 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Origem |
Japão |
O αi 3/12.000 -- 3.7 kW a 12.000 RPM
Este motor é projetado especificamente para VMCs de tamanho compacto a médio que lidam com liga de alumínio, materiais não ferrosos e corte de aço leve. The spindle needs to run fast enough to keep small-diameter carbide tools in their productive cutting range while delivering sufficient continuous output for genuine material removal without bogging down under sustained cutting load.
O30,7 kWA potência nominal contínua fornece uma capacidade de corte significativa.Velocidades de superfície para uma aproximação de moagem de 5 mm 188 m/min -- dentro da janela produtiva para moagem de liga de alumínio com geometria de carburo de qualidadePara um cortador de 10 mm com a mesma velocidade, a velocidade da superfície é adequada para acabamentos agressivos em aço suave.
O binário do motor à velocidade nominal sustenta o corte sem que o fuso diminua as rpm durante os movimentos de alimentação, mantendo um acabamento de superfície consistente e uma vida útil previsível da ferramenta.
Nota importante: Este é opadrão αi 3/12.000 sem líquido de refrigeração através do fusoA designação αiT identifica os motores com um forro interno de líquido de arrefecimento para a entrega de líquido de arrefecimento pressurizado através do eixo.Esta configuração padrão é correta.
Montador de flange: alinhamento preciso sem ajuste
OInstalação de flangeFixa o motor na carcaça do fuso da máquina através de uma frente de parafuso de moagem de precisão.o eixo de rotação do motor é estabelecido automaticamente -- não é necessário balançar ou realinhar iterativamente.
Para um motor de fuso rodando a 12.000 rpm, esse alinhamento de precisão é crítico.A montagem de flange elimina esta variável inteiramente.
Eje de perfuração lisa e sensor IMZ traseiro
Furação lisa (SLK)significa que a interface de acoplamento do eixo do motor não possui uma passagem chave. O binário é transmitido através do arranjo de acoplamento utilizando a ajuste de interferência, o atrito ou a geometria de acoplamento.Este projeto mantém a massa giratória simétrica, minimizando o desequilíbrio a altas velocidades.
OSensor traseiro IMZfornece ao CNC um pulso de referência de posição uma vez por revolução, permitindo toques rígidos, corte de linha sincronizado e orientação do fuso para mudança automática de ferramenta.A colocação traseira mantém o sensor livre do acoplamento do drive-end e simplifica o encaminhamento do cabo.
Funções dos sensores IMZ na prática
O sensor traseiro IMZ permite três funções CNC críticas:
- Revestimento rígido:Sincronização precisa entre a alimentação do eixo Z e a rotação do fuso durante todo o ciclo de toque
- Corte sincronizada de fios:Manutenção da relação de fase correta entre o ângulo do fuso e a posição do eixo linear
- Orientação do fuso:Colocação do fuso numa posição angular comandada para troca automática de ferramentas
Compatibilidade do amplificador e do CNC
A norma A06B-1425-B103 exigeAmplificadores de fuso da série Fanuc αiSPAs plataformas CNC compatíveis incluem as séries Fanuc 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B e 32i.
Não é compatível com os amplificadores de fuso da série α originais (não-i) ou as unidades da série Fanuc β. Após a instalação, verifique se os parâmetros do fuso CNC estão corretamente definidos antes da execução da produção.
Requisito de troca de dados básicos
A maior parte dos distribuidores opera numabase de troca básicaOs preços de troca são substancialmente mais baixos do que a compra direta.
Confirme com os fornecedores se os motores fisicamente danificados se qualificam como núcleos de troca aceitáveis antes do envio.
Aplicações típicas
- Centros de usinagem vertical CNC compactos a médios para liga de alumínio, latão e aço leve
- Centros de usinagem por perfuração de ciclo elevado que exijam capacidade de perfuração rígida
- Plataformas de usinagem multi-operação que executam operações mistas de fresagem, perfuração e extração
- Substituição de máquinas atualmente equipadas com A06B-1425-B103
Perguntas Frequentes
P1: Qual é a diferença entre o A06B-1425-B103 e o A06B-1465-B123?
O A06B-1425-B103 é a configuração padrão sem refrigerante através do fuso.Não são intercambiáveis - confirme a designação original antes de encomendar.
P2: Que funções CNC exigem o sensor traseiro IMZ?
O sensor IMZ permite toque rígido (sincronização da rotação do fuso com a alimentação do eixo Z), corte de linha sincronizado e orientação do fuso para mudança automática de ferramenta.Função do eixo de rotação não afetada.
Q3: Qual amplificador Fanuc é necessário?
Requer um amplificador de fuso da série Fanuc αiSP. Compatível com Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i e 31i. Não compatível com unidades originais da série α ou β.
P4: O eixo de perfuração suave afeta a ligação do motor?
Sim, a configuração SLK significa que não há passagem de chave. A transmissão do binário depende do ajuste de interferência, acoplamento por atrito, ou geometria específica de acoplamento.Não substitua uma variante de eixo com chave sem confirmar a compatibilidade do engate do eixo.
P5: E se o motor avariado tiver danos na caixa para troca de núcleo?
Os danos físicos afetam a qualificação do núcleo. As unidades com caixa rachada, face de flange danificada ou deformação do furo podem não se qualificar para crédito completo.Confirmar a condição aceitável com o fornecedor antes do envio.
