FANUC A06B-6058-H005 | Amplificador Servo AC Monoeixo Série S — 3,08 kW, 10S/20M, Interface PWM, Origem Japão

Número da peça: A06B-6058-H005

Fabricante: FANUC Corporation (Japão)

Tipo de produto: Unidade Amplificadora Servo AC Monoeixo

Série do produto: A06B-6058 (Série S)

Compatibilidade do motor: FANUC 10S, 20M / 20S-1500

Potência nominal: 3,08 kW

Interface: PWM (digital)

Estrutura: Aberta (construção com dissipador de calor de alumínio amarelo)

Placa de controle: A20B-1003-0090

Placa de potência: A20B-1003-0081

Visão geral

O A06B-6058-H005 é um amplificador servo AC monoeixo da série S da FANUC — uma das plataformas de acionamento servo mais significativas na história da FANUC. Ele alimenta motores servo AC 10S e 20M com uma saída nominal de 3,08 kW, tornando-o o acionamento apropriado para movimento de eixo de serviço médio em máquinas-ferramenta CNC de sua época.

A unidade se comunica com o controlador CNC via interface digital PWM, colocando-a firmemente na geração de servo digital da FANUC que substituiu os sistemas de acionamento analógico anteriores.

Os acionamentos da série S foram emparelhados com os controladores FANUC System 10, 11, 12 e 15 e com os controladores da série 0 em várias configurações.

Esses acionamentos e controladores alimentaram uma geração de centros de usinagem, centros de torneamento e máquinas de produção multieixo que ainda estão em operação produtiva em todo o mundo.

O A06B-6058-H005 é a unidade de acionamento que mantém um conjunto específico dessas máquinas funcionando.

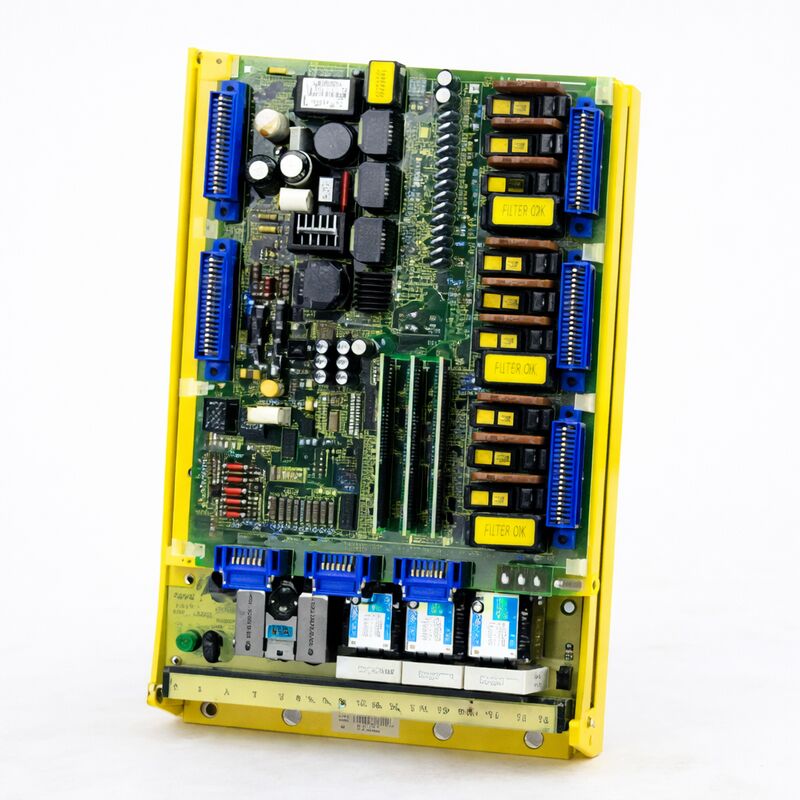

Fisicamente, o acionamento usa a construção característica de estrutura amarela aberta da FANUC: os componentes eletrônicos e de potência são montados em torno de um dissipador de calor de alumínio, abertos ao fluxo de ar do gabinete. Este design é eficiente e durável.

Ele permite a inspeção dos componentes do acionamento sem desmontagem, e a construção é mecanicamente robusta o suficiente para operar de forma confiável durante anos de uso contínuo na produção.

Especificações principais

Interface Digital PWM — A Arquitetura da Série S

O A06B-6058-H005 usa uma interface PWM (modulação por largura de pulso) para receber comandos de velocidade do controlador CNC. Esta é uma interface digital — o acionamento não recebe uma tensão analógica representando a velocidade desejada, ele recebe um sinal PWM digital codificando o comando de velocidade. Essa abordagem foi um passo significativo em relação aos acionamentos analógicos da geração anterior.

Os acionamentos com interface PWM ofereceram melhor imunidade a ruído do que seus equivalentes analógicos.

O sinal digital era menos suscetível a interferências dos cabos de alimentação, cabos do motor e eventos de comutação elétrica que preenchem um gabinete de máquina CNC.

O resultado foi um controle de velocidade mais consistente e menor tendência dos acionamentos a captar ruído como distúrbios de velocidade indesejados.

O acionamento processa essa entrada PWM, gera os sinais de acionamento de gate para seus transistores de potência IGBT e entrega a corrente AC resultante ao servo motor conectado.

O feedback do encoder do motor completa o loop de controle de velocidade: os sinais do encoder voltam para o controlador, que compara a velocidade comandada e a real e ajusta a saída PWM de acordo. O acionamento da série S executa este loop de forma confiável nos níveis de corrente que sua classificação de 3,08 kW define.

Estrutura interna das placas

O A06B-6058-H005 é uma unidade amplificadora servo completa. Dentro da estrutura aberta, duas placas compartilham a carga de trabalho. A placa de controle — A20B-1003-0090 — lida com a eletrônica do acionamento: o processamento da entrada PWM, o controle de corrente, a lógica de proteção e o monitoramento do status operacional do acionamento. A placa de potência — A20B-1003-0081 — contém os transistores de potência e os circuitos de acionamento de gate que lidam com a saída de alta corrente para o motor.

Essas placas podem ser substituídas independentemente quando necessário.

Uma falha na placa de controle produz alarmes relacionados ao controle e comportamento operacional anormal sem necessariamente danificar a placa de potência.

Uma falha na placa de potência — tipicamente de um transistor defeituoso — produz alarmes de sobrecorrente ou curto-circuito e pode deixar a placa de controle intacta.

Essa separação torna o reparo prático em nível de componente, em vez de exigir a substituição completa da unidade para cada falha.

Ao testar o acionamento para diagnóstico de falhas, as placas podem ser trocadas por placas confirmadas como boas de um acionamento correspondente para isolar a falha a uma placa.

Essa abordagem faz uso eficaz da cadeia de suprimentos de troca e reparo.

Notas de configuração de jumpers

O A06B-6058-H005 requer a configuração correta das barras de jumper nos terminais T2 e das configurações do link S1/S2 antes da instalação.

Essas configurações determinam o tipo de interface do acionamento e características operacionais específicas.

Um acionamento configurado incorretamente pode produzir alarmes imediatos ou comportamento incorreto que pode ser confundido com uma falha de hardware. Ao instalar uma unidade de substituição, confirme se as configurações de jumper correspondem à instalação original antes de concluir que a unidade tem uma falha.

FAQ

P1: O acionamento exibe um código de alarme imediatamente ao ligar, antes que qualquer movimento do eixo seja comandado. Os cabos do motor parecem intactos e o motor testa como bom. O que deve ser investigado?

Um alarme imediato ao ligar com motor e cablagem confirmados como bons aponta para uma falha no autoteste da placa de controle, falha na inicialização do circuito de fonte de alimentação do acionamento ou um erro de configuração. Verifique as barras de jumper do terminal T2 e os links S1/S2 — uma configuração incorreta pode causar alarmes imediatos.

Se a configuração for confirmada como correta, verifique as tensões internas da fonte de alimentação do acionamento nos pontos de teste na placa de controle.

Uma falha na fonte interna impede a inicialização normal.

P2: O eixo controlado por este acionamento apresenta desvio de posição durante o corte, especialmente sob carga variável. O acionamento não possui alarme ativo. O que pode estar errado?

Desvio de posição sob carga variável sem alarme sugere que o loop de velocidade não está mantendo a velocidade comandada adequadamente. Isso pode ser causado por componentes degradados de detecção de corrente na placa de potência, produzindo feedback de corrente impreciso que permite erros de velocidade.

Também pode resultar de configurações de ganho inadequadas — embora se a máquina funcionou corretamente anteriormente com os mesmos parâmetros, mudanças de ganho são improváveis.

Inspecione os circuitos de detecção de corrente da placa de potência e compare a corrente de saída medida do acionamento com a corrente comandada usando as telas de diagnóstico do controlador.

P3: O acionamento estava funcionando corretamente e então produziu um alarme de transistor após uma passagem de corte pesada. Após a religação, o alarme desaparece e o acionamento opera por um curto período antes de alarmar novamente. A placa de potência está falhando?

Um alarme de transistor que desaparece e reaparece sob carga é consistente com um transistor de potência que está marginal em termos térmicos ou elétricos. O transistor passa no teste de inicialização do acionamento, mas falha sob o estresse térmico e as demandas de corrente da carga de corte real.

A placa de potência requer substituição. Antes de instalar uma nova placa de potência, verifique se o dissipador de calor está limpo e se o resfriamento do gabinete é adequado — um acionamento que opera quente devido a resfriamento inadequado pode estressar progressivamente os transistores a esse estado marginal.

P4: Foi adquirido um substituto A06B-6058-H005. Antes da instalação, como ele deve ser verificado?

Para uma unidade de troca testada de um fornecedor qualificado, a unidade foi testada funcionalmente em bancadas de teste apropriadas com um motor servo 10S ou série S real sob controle de malha fechada. Confirme isso com o fornecedor.

Antes de instalar na máquina, verifique se as configurações das barras de jumper e dos links correspondem à configuração da unidade original, inspecione os conectores quanto a qualquer dano e verifique se a configuração da unidade corresponde aos parâmetros específicos do motor e do acionamento definidos no CNC.

Após a instalação, execute o eixo em toda a sua faixa de velocidade e carga antes de retornar à produção.

P5: O A06B-6058-H005 pode acionar um motor 20S além do 10S?

O A06B-6058-H005 é documentado como compatível com os motores das séries 10S e 20M/20S-1500.

A configuração 10S é a aplicação principal, com operação 20S possível dentro da classificação de corrente do acionamento.

Os requisitos de corrente do motor específico devem estar dentro da capacidade de corrente contínua e de pico do acionamento.

Se o motor 20S exigir mais corrente do que a classificação de 3,08 kW do acionamento suporta na velocidade e torque necessários, uma unidade de maior classificação da série 6058 seria necessária.
