Fanuc A06B-6058-H006 | Amplificador Servo Digital AC de Eixo Único — Modelos de Motor 20S/30S, Série S, Interface PWM, Compatível com FANUC 0-B/0-C/15/16/18/21

Visão Geral

O Fanuc A06B-6058-H006 é um amplificador servo digital AC de eixo único da plataforma da série S da Fanuc, configurado para acionar motores servo Fanuc na faixa de modelos 20S e 30S. Enquanto o H334 de três eixos lida com três eixos servo simultâneos em um único gabinete, o H006 aciona um único eixo — tornando-o a unidade apropriada quando um projeto de máquina requer um acionamento de eixo único montado independentemente, ou ao substituir um eixo com defeito em um sistema onde os acionamentos de eixo individuais são dispostos separadamente na trilha de acionamento.

As designações 20S e 30S referem-se à classificação de tamanho do motor servo AC da Fanuc.

Esses motores de médio porte da série S forneceram capacidade de torque contínuo apropriada para acionamentos de mesa de máquina, eixos de luneta e de apoio, eixos rotativos e aplicações de acionamento auxiliar em tornos, centros de usinagem e equipamentos CNC especializados onde o requisito de torque do eixo excede o que os motores menores 0S/5S/10S fornecem, mas não requer as variantes maiores de 40S ou de maior capacidade.

O H006 se comunica com o CNC através da mesma interface digital PWM usada em toda a família de acionamentos da série S, tornando-o compatível não apenas com os controles anteriores 0-B, 0-C e Série 15, onde a série S era a principal plataforma de acionamento, mas também com as primeiras execuções de produção dos controles Série 16, 18 e 21 que transitaram de acionamentos da série S para acionamentos alfa durante o final dos anos 1990. Essa ampla compatibilidade de controle significa que o H006 se encaixa em uma ampla gama de vintagens de máquinas ainda em uso ativo.

Especificações Principais

Arquitetura de Eixo Único — Controle Dedicado por Eixo

A arquitetura de eixo único do H006 oferece aos construtores de máquinas e engenheiros de manutenção a flexibilidade de lidar com um eixo independentemente dos outros. Em uma máquina de quatro eixos usando unidades de acionamento individuais, um H006 com defeito em um eixo pode ser substituído enquanto os outros três eixos permanecem intocados — sem módulo de três eixos para remover, sem risco de perturbar os eixos de trabalho durante a troca.

A placa de controle PWM (A20B-1003-0090) no H006 lida com o controle de velocidade e posição para o motor único, recebendo comandos do CNC através da interface serial PWM e fechando o loop de corrente em alta largura de banda para alcançar o movimento suave e preciso que a usinagem CNC requer.

A placa de potência (A20B-1003-008x) lida com o estágio de comutação de alta corrente que converte a tensão do barramento DC na corrente AC trifásica que aciona os enrolamentos do motor da série S.

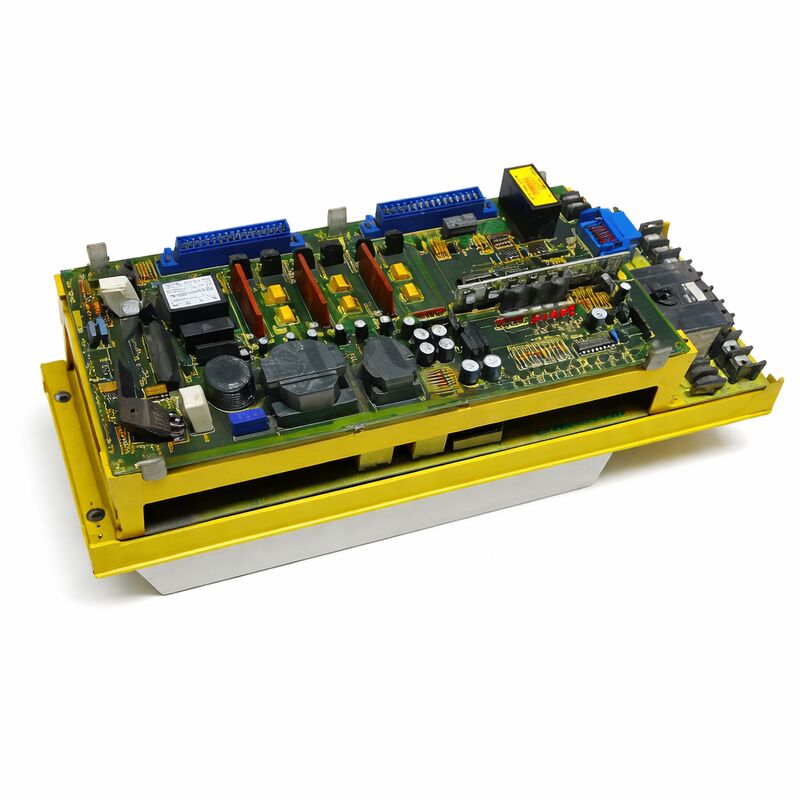

Os acionamentos de eixo único da série S da Fanuc eram fisicamente compactos — a pequena carcaça amarela do H006 permitia instalações densas de trilhos de acionamento onde múltiplos acionamentos de eixo único eram montados lado a lado sem a complexidade de gerenciamento de cabos que os primeiros sistemas modulares multi-eixo exigiam.

Essa embalagem compacta permaneceu uma vantagem prática em gabinetes de controle de máquinas-ferramenta onde o espaço era limitado.

Motores 20S e 30S — Capacidade de Médio Porte da Série S

A designação do motor 20S na hierarquia da série S da Fanuc fica acima do 10S e abaixo do 40S em saída de torque contínuo.

O 30S fornece um aumento em relação ao 20S, cobrindo aplicações onde os requisitos de torque são moderados a altos, sem atingir os níveis de saída exigentes que requerem hardware de classe 40S maior e mais caro.

Na prática, os motores 20S e 30S apareceram nos acionamentos dos eixos X e Z de tornos com projetos de carro e luneta de peso médio, eixos Y e Z de fresadoras tipo joelho e eixos rotativos B/C em centros de usinagem maiores.

O dimensionamento do H006 para exatamente essa faixa de motor reflete a natureza específica da aplicação do catálogo de acionamentos da série S da Fanuc — cada número de peça foi projetado em torno de uma classe de torque de motor específica, em vez de cobrir uma ampla faixa com parâmetros ajustáveis, como as plataformas de acionamento servo modernas geralmente fazem.

Interface PWM e Compatibilidade de Controle Multi-Geração

O protocolo de comunicação digital PWM no H006 opera no nível da interface elétrica definido pela Fanuc para acionamentos da série S. Essa interface transportava o sinal de referência de velocidade do CNC para o acionamento e retornava o feedback do encoder do motor para o loop de controle de posição do CNC.

O protocolo era consistente em toda a geração de controle 0-B/0-C/15 e foi transferido para as primeiras séries 16/18/21 antes que a Fanuc fizesse a transição para a interface serial de fibra óptica usada nos acionamentos alfa.

Essa continuidade de protocolo é o motivo pelo qual o H006 funciona em uma ampla gama de tipos de controle.

Uma oficina mecânica que atualizou de um 0-B para um controle Série 16 no início dos anos 1990 poderia manter o hardware de acionamento da série S existente — uma consideração de custo importante que levou a Fanuc a manter a compatibilidade retroativa em suas gerações de controle.

FAQ

P1: Qual é a diferença entre o H006 e o H007 na série A06B-6058?

O H006 e o H007 são ambos acionamentos digitais de eixo único da série S para a faixa de motores 20S/30S, mas diferem em suas configurações específicas de PCB e parâmetros menores do estágio de saída.

O H007 é uma variante posterior com a placa de controle atualizada A16B-1100-0300 em vez da A20B-1003-0090.

Na prática, H006 e H007 são funcionalmente equivalentes para operação de motor 20S/30S e são intercambiáveis na maioria dos sistemas CNC — mas confirme a compatibilidade com as configurações de parâmetros do sistema de controle específico antes de substituir um pelo outro.

P2: Como o acionamento 20S é conectado ao CNC — quantos fios a interface PWM requer?

A interface PWM entre o H006 e o CNC usa um cabo blindado que transporta o sinal de comando PWM da placa de interface servo do CNC para a placa de controle do acionamento, mais o feedback do encoder do motor de volta para o CNC.

A configuração exata do cabo e a especificação do conector são definidas no manual de conexão da Fanuc para o tipo de controle CNC específico. Na maioria das instalações, um cabo blindado de 20 condutores lida com os sinais combinados de comando PWM e feedback para um único eixo.

O acionamento também requer uma conexão de energia de barramento DC separada da fonte de alimentação servo e uma saída AC trifásica para o motor.

P3: Quais códigos de alarme CNC indicam um problema especificamente com o H006?

Nos controles FANUC 0-B/0-C, os alarmes servo do eixo aparecem como códigos SV-xxx no display de alarme. Nas Séries 15/16/18/21, eles aparecem como códigos de alarme servo da série 400.

O código específico identifica o tipo de falha — SV-401 ou equivalente geralmente indica sobrecorrente no estágio de saída, SV-404 indica falha de feedback do encoder e SV-400 indica uma falha geral do acionamento.

Isole se a falha está no acionamento ou no motor, verificando a resistência de isolamento do motor e a continuidade do cabo do encoder antes de concluir que o H006 requer substituição.

P4: O A06B-6058-H006 pode ser reparado, ou a substituição é a única opção?

O reparo está comercialmente disponível e comumente escolhido para o H006, dada a arquitetura de circuito comprovada e bem documentada do acionamento.

Centros de reparo especializados em Fanuc podem lidar com os modos de falha mais comuns — falha do transistor de saída, degradação do capacitor e corrosão de trilhas da placa de controle — com procedimentos de recondicionamento padrão.

Um H006 reconstruído e testado sob carga em um banco de testes Fanuc com motores da série S reais fornece confiabilidade equivalente a uma unidade original excedente a um custo menor. Para máquinas críticas para a produção onde o custo de tempo de inatividade é alto, ter uma unidade de troca recondicionada como peça de reposição em estoque é a estratégia de manutenção típica.

P5: Qual é a designação do motor com tampa vermelha e isso afeta a compatibilidade com o H006?

Os motores servo AC da série S da Fanuc são às vezes identificados por seu distinto design de tampa final vermelha — a designação "tampa vermelha" refere-se à aparência física do motor em vez de uma variante técnica específica.

Todos os motores padrão da série S com tampa vermelha 20S e 30S são compatíveis com o H006.

O tipo de encoder do motor (resolver ou codificador de pulsos) deve ser compatível com a interface do encoder esperada pela placa de controle do H006 — as primeiras instalações da série S usavam feedback de resolver, enquanto os modelos posteriores transitaram para codificadores de pulsos.

Verifique o tipo de encoder na placa de identificação do motor em relação à configuração do H006 antes da instalação.
