Fanuc Servo Amplificador A06B-6058-H334

Fanuc A06B-6058-H334 | Amplificador Servo Digital AC de 3 Eixos — 0S/5S/10S, Série S, Placa de Controle PWM, Compatível com FANUC 0-B/0-C/15

Visão Geral

O Fanuc A06B-6058-H334 é uma unidade amplificadora servo digital AC de três canais da plataforma de drives série S da Fanuc — um módulo triaxial que controla simultaneamente três eixos servo, designados L, M e N, cada um capaz de acionar motores servo AC Fanuc na faixa de 0S, 5S e 10S.

Como um amplificador série S de terceira geração, o H334 carrega a placa de controle servo PWM A16B-1100-0330 mais recente, uma atualização das gerações anteriores da série S que melhorou o processamento de sinais digitais e a confiabilidade do drive em campo.

A integração de três eixos em um único gabinete foi a filosofia de design da Fanuc para esta geração de drives: em vez de três unidades de drive de eixo único separadas consumindo espaço de trilho separado e exigindo três conjuntos separados de conexões de barramento e fiação de falha, o A06B-6058-H334 consolida todos os três eixos em uma unidade física.

Essa integração reduziu o espaço do gabinete de controle, simplificou a fiação da máquina e padronizou a montagem do drive servo para as fresadoras e centros de usinagem de três eixos que eram a aplicação principal.

O H334 se encaixa diretamente em máquinas que executam sistemas de controle FANUC 0-B, 0-C e Série 15 — a geração de hardware CNC Fanuc dominante em máquinas-ferramenta construídas durante o final dos anos 1980 e ao longo dos anos 1990.

Uma grande base instalada dessas máquinas continua operando em produção em todo o mundo, tornando o A06B-6058-H334 uma peça de reposição consistentemente demandada para operações de manutenção e reparo, em vez de uma curiosidade histórica.

Especificações Principais

Arquitetura Digital Série S — Comunicação PWM para CNC

Os amplificadores série S se comunicam com o controle CNC via interface PWM (modulação por largura de pulso) — um protocolo digital que transmite comandos de velocidade e feedback de posição entre o CNC e cada canal de drive.

Esse caminho de comunicação digital distingue os amplificadores série S dos drives de comando analógico anteriores que os precederam na história do produto Fanuc.

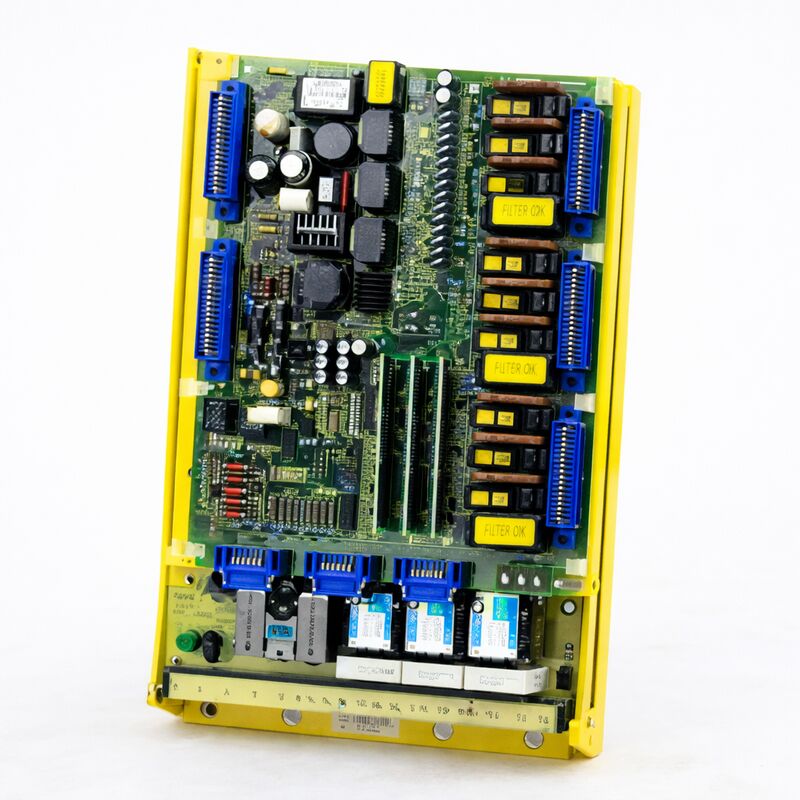

No A06B-6058-H334, a placa de controle A16B-1100-0330 fica na parte superior da unidade e gerencia a comunicação digital PWM, o loop de controle de corrente para todos os três canais de eixo e os circuitos de monitoramento de falhas.

Abaixo dela, a placa de potência A20B-1003-0864 gerencia os estágios de comutação de alta tensão, o barramento DC e os circuitos de descarga regenerativa para a montagem triaxial.

Quando uma falha se desenvolve em um drive em funcionamento — causas comuns incluem transistores de potência defeituosos, capacitores eletrolíticos degradados, desgaste dos contatos do relé e corrosão nas trilhas da PCB — a falha geralmente é isolável a uma dessas duas placas ou aos semicondutores de potência no estágio de saída.

Instalações de reparo familiarizadas com a arquitetura H334 geralmente podem restaurar o drive a condições de funcionamento abordando esses pontos de falha específicos, razão pela qual os serviços de reparo e remanufatura para o A06B-6058-H334 permanecem comercialmente viáveis décadas após o fim da produção da unidade.

Faixa de Motores 0S / 5S / 10S — Três Canais, Três Eixos

A designação H334 identifica a combinação específica de tamanho de motor para a qual o drive está configurado: três canais, cada um dimensionado para a faixa de motores 0S/5S/10S. Na nomenclatura de motores série S da Fanuc, o número identifica a classificação de torque contínuo — o 5S produz uma saída maior que o 0S, e o 10S ainda maior.

Para um centro de usinagem vertical de três eixos onde os eixos X, Y e Z acionam através de mecanismos de fuso de esferas de diferentes tamanhos e características de atrito, ter todos os três canais em um único gabinete enquanto usa a mesma família de motores simplifica significativamente o inventário de manutenção.

As designações de canal L, M e N correspondem às três conexões de eixo no drive.

Em um centro de usinagem padrão, L geralmente aciona um eixo, M um segundo e N o terceiro — o mapeamento específico para os eixos da máquina (X, Y, Z) depende da configuração de fiação do fabricante da máquina e das configurações de parâmetros no CNC.

Compatibilidade CNC — FANUC 0-B, 0-C, Série 15

Os controles FANUC 0-B, 0-C e Série 15 que o H334 suporta foram as principais plataformas CNC da Fanuc para máquinas-ferramenta industriais durante sua era de produção.

A série 0 forneceu um controle econômico para máquinas pequenas e de médio porte; a Série 15 ofereceu a solução de maior desempenho para aplicações complexas multieixos e de alta velocidade.

Ambas as famílias usaram a mesma interface de drive servo PWM que o H334 implementa, razão pela qual uma única unidade de drive cobre as três gerações de controle.

Máquinas que executam essas gerações de controle incluem centros de usinagem verticais e horizontais, centros de torneamento com ferramentas acionadas, retificadoras e equipamentos de produção CNC dedicados de fabricantes de máquinas como Mori Seiki, Mazak, Okuma e Makino, entre outros.

O status operacional contínuo dessas máquinas em ambientes de produção em todo o mundo é o que sustenta o mercado secundário para o A06B-6058-H334.

FAQ

Q1: O que significa "Série S de 3ª geração" e como ela difere dos drives série S anteriores?

Os amplificadores servo digitais série S da Fanuc evoluíram através de várias gerações de hardware, cada uma atualizando a placa de controle PWM, o design da placa de potência e o processamento de sinais.

A 3ª geração carrega a placa de controle A16B-1100-0330, que apresenta controle de corrente digital aprimorado em comparação com as variantes anteriores A16B-1100-0310 e A16B-1100-0320. A placa de controle posterior fornece melhor rejeição de harmônicos e largura de banda de loop de velocidade mais apertada.

Para fins de manutenção, a geração é importante ao adquirir placas de substituição — o A16B-1100-0330 não é intercambiável com placas de controle série S anteriores.

Q2: O A06B-6058-H334 pode ser usado com motores fora da faixa 0S/5S/10S?

O H334 é configurado para os modelos de motor 0S, 5S e 10S. O uso de motores fora dessa faixa — como 20S ou 30S — requer uma unidade de drive diferente dimensionada para a saída de corrente mais alta que esses motores exigem.

Operar um drive subdimensionado com um motor superdimensionado acionará a proteção contra sobrecorrente na partida do motor ou sob carga. Sempre verifique a designação do modelo do motor na placa de identificação do motor antes de selecionar um drive de substituição.

Q3: A unidade está descontinuada — onde as unidades de substituição são obtidas?

Unidades A06B-6058-H334 recondicionadas e excedentes circulam no mercado de peças sobressalentes industriais provenientes de desativação de máquinas, estoques excedentes e fornecedores especializados em reparos.

Centros de reparo certificados Fanuc e reformadores de eletrônicos de terceiros oferecem unidades de troca (onde a unidade defeituosa do cliente é reconstruída e devolvida ou uma unidade recondicionada é fornecida em troca) e unidades excedentes diretas. Todos os fornecedores respeitáveis testam as unidades em bancadas de teste Fanuc série S com motores servo AC reais antes do envio.

Q4: Quais são os modos de falha mais comuns do A06B-6058-H334?

As falhas mais comumente encontradas são: transistores de potência defeituosos em um ou mais dos três canais de saída (apresentando como alarmes de sobrecorrente de eixo ou falha de drive), capacitores eletrolíticos degradados ou abertos na placa de potência (apresentando como comportamento errático do eixo ou falhas de tensão do barramento DC), contatos de contator magnético desgastados (apresentando como falhas intermitentes de drive pronto) e corrosão nas conexões das trilhas da PCB em ambientes agressivos.

As saídas DAC da placa de controle A16B-1100-0330 e os circuitos da interface de fibra óptica também falham com o tempo em ambientes com alta vibração ou ciclos de temperatura.

Q5: Quais códigos de alarme no CNC indicam um problema com o A06B-6058-H334?

Nos controles FANUC 0-B/0-C e Série 15, alarmes servo que apontam para o drive série S geralmente aparecem como erros da série AL-400 (alarmes servo) no painel do operador do CNC. Códigos específicos identificam o tipo de falha — sobrecorrente (geralmente AL-401 ou AL-411 dependendo do eixo), sobretensão, falhas no link DC e erros de comunicação entre o CNC e o drive.

O código de alarme aponta qual canal de eixo é afetado.

Antes de substituir o drive, confirme se a falha está no drive e não no motor, cabo de feedback ou placa de interface CNC, seguindo o procedimento de diagnóstico da Fanuc: verifique o isolamento do motor, verifique a continuidade do feedback do encoder e troque as atribuições de eixo, se possível, para determinar se a falha se move com o drive ou permanece com a fiação do eixo.
