Fanuc Servo Drive testado A06B-6066-H004 A06B6066H004 A06B-6066-H004

Fanuc A06B-6066-H004 C-Series Single-Axis AC Servo Amplificador 200V entrada, controle PWM, 0S / 5S / 20S / 1500 motores, CNC máquina ferramenta

Resumo

OFanuc A06B-6066-H004is a single-axis digital servo amplifier from Fanuc's C-series drive family — the PWM-based servo drive platform that succeeded the earlier analog amplifiers and preceded the alpha-series modular drives that dominate Fanuc CNC installations today.

A série C ocupa uma era específica na história do produto da Fanuc, encontrada em máquinas-ferramenta CNC construídas principalmente no final dos anos 1980 até meados dos anos 1990 em controles Fanuc, incluindo a série 0-C, a série 6,Série 10, série 11, e as primeiras instalações das séries 15 e 16.

A designação H004 da série A06B-6066 identifica a gama de compatibilidade específica do motor: o accionador está configurado para motores incluindo os servomotores 0S, 5S, 6S e 20S/1500 AC,que abrange a capacidade de saída mais leve a média da família de motores da série C.

Estes motores são os componentes físicos cuja fiação e conectores de feedback preenchem as posições dos canais L e M em máquinas que utilizam esta geração de acionamento.

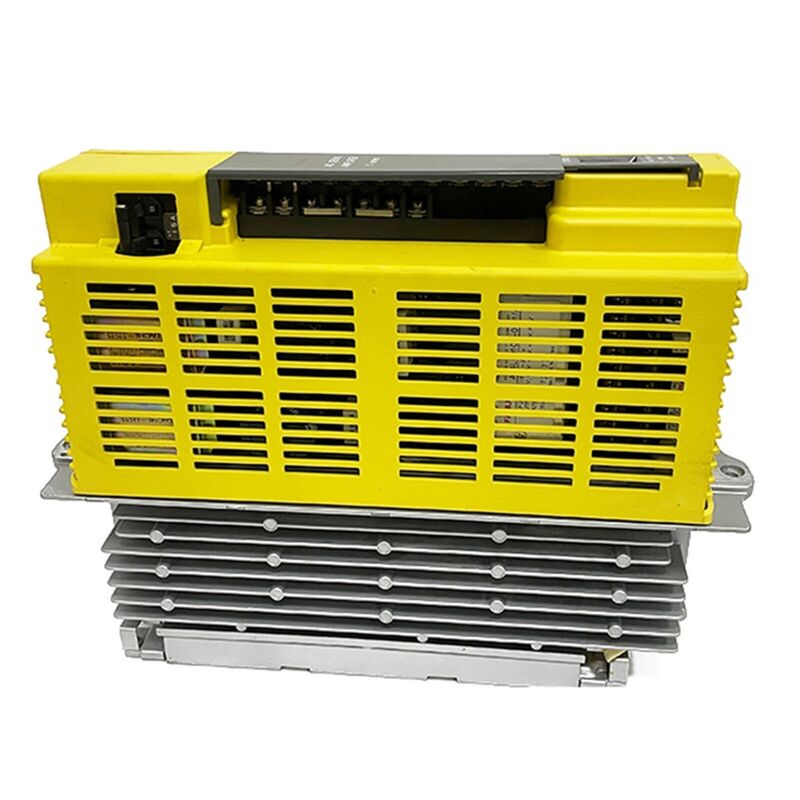

The C-series design was physically compact for its time — the familiar yellow-cased drive unit that Fanuc used across its C and later S-series — and the single-axis format meant one H004 per machine axis, com cada unidade recebendo de forma independente comandos PWM da placa de controle do eixo do CNC e devolvendo a corrente do motor e o feedback do codificador através da interface de sinal da série C estabelecida.

A simplicidade e robustez desta arquitetura contribuíram para uma base instalada de unidades da série C que permanece em serviço ativo em oficinas CNC em todo o mundo décadas depois que a produção terminou.

Principais especificações

Arquitetura PWM da Série C

A interface PWM do amplificador da série C representou a transição da Fanuc do controle de servo analógico para o processamento de comando digital.O CNC calcula a velocidade do motor e as correções de posição necessárias no seu processador de controlo do eixo, em seguida, transmite esta informação como um sinal PWM (modulado por largura de pulso) para o servoamplificador.

O amplificador decodifica esse sinal e dirige o estágio de saída do motor de acordo, fechando o loop de corrente no hardware dentro do amplificador, enquanto os loops de posição e velocidade se fecham no CNC.

Dois conjuntos de PCB distintos constituem o A06B-6066-H004: a placa de controlo (disponível nas variantes A20B-2900-0610, 0620 ou 0630,a variante específica, consoante o modelo do motor e a versão da interface CNC) e a placa de potência (A20B-1200-0851 ou equivalente), que lida com a retificação de CA, o barramento de CC e o estágio de saída IGBT.

This two-board architecture is the standard serviceability design for C-series drives — a fault localised to one board means that board can be replaced or repaired independently rather than requiring the entire drive unit to be exchanged.

Ampla gama de compatibilidade com motores

O A06B-6066-H004 suporta uma ampla gama de servomotores AC Fanuc da família de motores da série C,com uma potência de saída de potência não superior a 50 W,.

O motor 0S é o mais pequeno e leve da gama compatível, utilizado em eixos de máquinas mais leves com a menor inércia;O 20S/1500 fornece um binário significativamente maior e é tipicamente encontrado em eixos de alimentação mais pesados.

Para o engenheiro de manutenção de máquinas, esta ampla compatibilidade é praticamente significativa:Um único número de peça H004 abrange vários modelos de motores que podem ser montados em máquinas diferentes ou mesmo em eixos diferentes da mesma máquina., reduzindo o número de variantes de propulsão que devem ser armazenadas como peças sobressalentes.

O modelo de motor específico determina qual a variante da placa de controlo PWM necessária verifique o número da parte da placa de controlo em relação ao modelo de motor antes de instalar uma unidade de substituição.

Indicadores LED e diagnósticos de campo

As unidades da série C incorporam um ecrã LED de 7 segmentos no corpo da unidade que fornece informações de estado e códigos de alarme durante o funcionamento.

O ecrã mostra o estado de prontidão da unidade (o sinal de prontidão do CNC foi recebido), a condição de funcionamento ativo e os códigos de alarme quando ocorrem falhas.

Os códigos de alarme da série C seguem um esquema numérico que identifica a categoria de falha: sobreaquecimento, sobrecorrente, sobrevoltagem, anomalia de feedback do codificador,e erros de comunicação cada um tem faixas de código distintas.

Durante a resolução de problemas, a leitura do ecrã LED é o primeiro passo de diagnóstico ¢ identifica se a falha está na unidade em si ou no motor conectado, cabo de feedback ou interface CNC.

Perguntas frequentes

P1: Em que a interface PWM da série C difere da interface FSSB da série alfa posterior?

As unidades da série C recebem comandos do motor através de um sinal PWM paralelo: o CNC aciona um cabo dedicado com o sinal PWM para cada eixo de forma independente,e cada unidade tem sua própria conexão direta para o eixo de saída do CNC cartão.

O posterior FSSB da série alfa (Fanuc Serial Servo Bus) substituiu essa arquitetura paralela por um link de fibra óptica serial de alta velocidade que transporta comandos para todos os eixos em um único ônibus compartilhado,reduzir significativamente o número de cabos.

C-series drives cannot be connected to FSSB-based CNC controls without an interface adapter — a direct CNC upgrade from a C-series to a later-generation control requires either adapting the existing C-series drives or replacing them with alpha-series modules.

Q2: Que comandos CNC são compatíveis com o A06B-6066-H004?

Os amplificadores da série C são compatíveis com controles Fanuc que fornecem a interface de saída de servo PWM correspondente.e versões iniciais da Série 15 e Série 16/18 que foram fornecidas com compatibilidade de unidade da série C.

A placa de saída do eixo do comando (o PCB no CNC que gera o sinal PWM) deve corresponder à interface de entrada da unidade da série C.Os controles atualizados com cartões de interface FSSB não são diretamente compatíveis sem a conversão adequada da interface.

Q3: Como são utilizadas as designações de canal L e M com o A06B-6066-H004?

Na convenção de fiação de máquinas multi-eixo da Fanuc, as unidades individuais de um eixo são atribuídas a canais de eixo rotulados L, M, N, etc.

O H004 pode ser montado na posição do canal L ou M num gabinete de vários eixos.

A atribuição do canal corresponde à posição do conector do eixo na placa de saída do servo do CNC e às configurações dos parâmetros que associam a unidade física a um eixo específico da máquina (X, Y, Z,ou adicional).

Uma máquina de três eixos que utiliza acionamentos de um único eixo teria unidades H004 ou H005 separadas para cada um dos seus três eixos, cada uma ligada ao seu respectivo canal L, M ou N no CNC.

Q4: Quais são os modos de falha mais comuns do A06B-6066-H004?

As falhas mais frequentes encontradas em unidades da série C são: degradação do condensador no autocarro de CC (presentando-se como falhas de voltagem do autocarro de CC e comportamento errático do motor),Falha do IGBT no estágio de saída (presentando alarmes de sobrecorrente), muitas vezes desencadeada por curto-circuitos de enrolamento do motor ou falha do isolamento do cabo), e falha do componente da placa de controle que afeta a decodificação do sinal PWM ou os circuitos de regulação de corrente.

Os códigos de alarme LED no corpo de accionamento identificam a categoria de falha.A arquitetura de duas placas significa que as falhas da placa de alimentação e as falhas da placa de controle podem ser resolvidas substituindo apenas a placa afetada em vez da unidade de acionamento completa.

P5: É ainda possível obter novas unidades A06B-6066-H004?

A série C A06B-6066 foi descontinuada pela Fanuc há muitos anos, e o novo estoque da Fanuc não está mais disponível.O excedente de unidades de stock novo-velho (NOS) ocasionalmente aparece no mercado de peças de reposição industriais devido ao desmantelamento de máquinas e ao excesso de stock.

As unidades remodeladas e de troca são a principal disponibilidade comercial, com centros de reparação especializados da Fanuc oferecendo unidades H004 reconstruídas e testadas com garantia.

Todos os fornecedores respeitáveis testam as unidades da série C em controles Fanuc com cargas motoras adequadas antes da expedição para verificar o funcionamento correto em toda a faixa de funcionamento da unidade.
