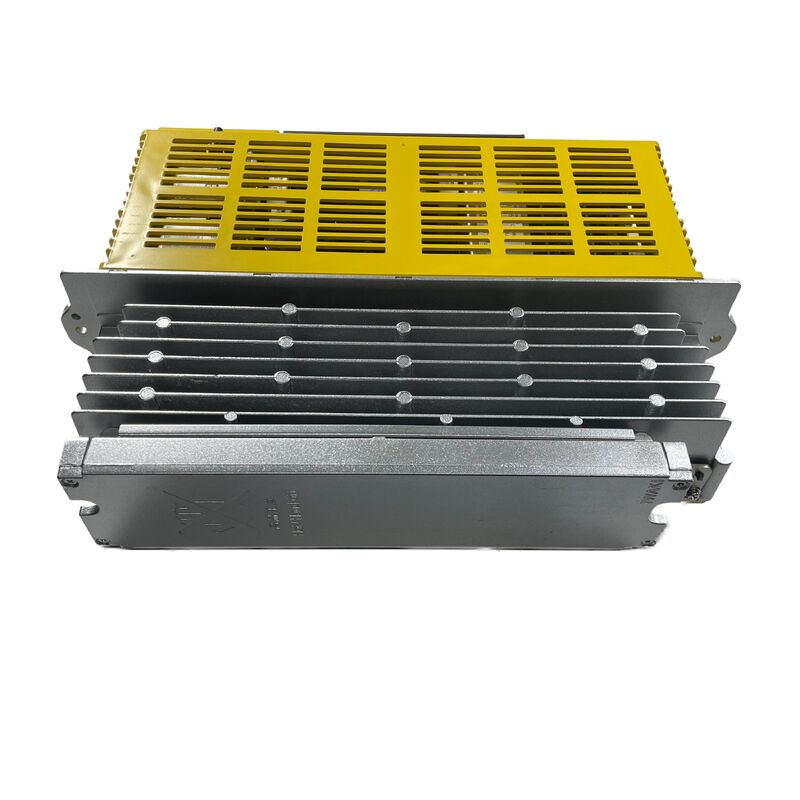

Fanuc A06B-6066-H006 | Amplificador Servo Monoeixo Série C — SVUC-80 (80A), Motores 5L/30S, 200VAC, PWM, FANUC 0-C/15A/16A/18A/21A

Visão Geral

O Fanuc A06B-6066-H006 é o drive monoeixo classe SVUC de 80 amperes da família de amplificadores servo série C da Fanuc, projetado para os modelos de motor mais pesados da linha série C — especificamente os motores servo AC 5L e 30S, juntamente com um amplo grupo de compatibilidade incluindo 5S/3000, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000 e 10T/2000.

Dentro da série A06B-6066, o H006 é a variante de corrente mais alta em comparação com o H004 (que lida com a classe de motor mais leve 0S/5S/20S/1500); a classificação de saída de 80A do SVUC-80 suporta o maior consumo de corrente sustentado dos motores 30S e 5L sob carga de usinagem.

A designação 30S na nomenclatura de motores série C da Fanuc refere-se a um motor servo AC de médio a grande porte com saída de torque contínuo substancial, comumente instalado em drives de eixo de serviço pesado em fresadoras maiores, mandriladoras e centros de usinagem onde a massa do eixo e as demandas de atrito excedem o que o 20S pode sustentar de forma confiável.

A designação 5L identifica um motor da série L da Fanuc, associado a aplicações de eixo de máquinas-ferramenta a laser onde o perfil específico de torque e velocidade difere da geometria padrão do motor da série S.

Ambas as famílias de motores compartilham a mesma interface de drive PWM que o H006 implementa, que é o motivo pelo qual um número de peça de amplificador cobre ambos.

Em campo, o H006 ocupa a posição de canal L ou M em um gabinete CNC multieixo. Máquinas que usam drives série C monoeixo individuais montam uma unidade por eixo no trilho do drive, cada uma recebendo seu comando PWM da placa de saída do eixo do CNC e retornando corrente do motor e feedback do encoder através do chicote de cabos de sinal série C.

Especificações Principais

SVUC-80 — Classe de Corrente Mais Alta Dentro da Série C

A designação "SVUC" na nomenclatura série C da Fanuc identifica a classe específica do estágio de saída. A classificação SVUC-80 do H006 (capacidade de saída de pico de 80A) fica acima da classe SVUC-40 do H004 e acomoda a corrente instantânea mais alta que os motores 30S e 5L consomem durante transientes de aceleração em eixos de máquinas pesadas.

Em um grande centro de usinagem onde o eixo X aciona uma mesa pesada através de um fuso de esferas de passo alto, a demanda de torque de aceleração durante a iniciação de avanço rápido pode consumir momentaneamente várias vezes a corrente contínua nominal do motor — a margem do SVUC-80 acima da saída contínua nominal evita alarmes de sobrecorrente incômodos durante esses eventos operacionais normais.

A placa de potência A20B-1004-0850 no H006 é fisicamente maior que a A20B-1200-0851 do H004, refletindo a classificação IGBT mais alta e os requisitos de dissipação de calor do estágio de saída de 80A.

Essa diferença na placa é a principal distinção física entre os drives H004 e H006 ao inspecionar o layout interno — as variantes da placa de controle (A20B-2900-0610/0620/0630) são compartilhadas em toda a faixa de compatibilidade de motores e são selecionadas com base no modelo específico do motor que está sendo acionado.

Interface PWM e Compatibilidade de Controle

Como todos os drives série C A06B-6066, o H006 usa a interface servo PWM da Fanuc para se comunicar com o CNC.

Esta é uma conexão paralela dedicada — um cabo por eixo entre a placa do eixo do CNC e o drive — que carrega o sinal de comando de velocidade/posição PWM do CNC para o drive e retorna o feedback do encoder do codificador de pulsos do motor.

A interface é compatível com controles FANUC 0-C e as versões iniciais das Séries 15A, 16A, 18A e 21A que foram configuradas com compatibilidade de drive série C em vez de FSSB.

Essa compatibilidade de interface PWM é um fator determinante na aplicação do H006.

Máquinas construídas com essas gerações de controle podem usar o H006 como um substituto direto do drive sem modificar o CNC ou adicionar adaptadores de interface.

Máquinas posteriormente atualizadas para controles baseados em FSSB exigem uma conversão de interface ou substituição do drive por hardware da série alpha.

FAQ

P1: Como o H006 difere do H004 dentro da série C A06B-6066?

O H004 é a classe SVUC menor, classificada para motores 0S/5S/20S/1500 — drives de eixo mais leves. O H006 é o SVUC-80 (classe 80A), projetado para motores 30S e 5L de torque mais alto. A principal diferença interna é a placa de potência: o H004 carrega o A20B-1200-0851, enquanto o H006 carrega o A20B-1004-0850 com transistores IGBT de classificação mais alta.

As variantes da placa de controle (0610/0620/0630) são compartilhadas em ambos os modelos.

Não substitua um H004 por uma aplicação H006 — o estágio de potência de menor classificação acionará alarmes de sobrecorrente sob a demanda de corrente mais alta dos motores 30S ou 5L.

P2: Quais códigos de alarme do CNC apontam para o A06B-6066-H006 como a fonte da falha?

Em controles FANUC 0-C e 15/16/18/21 iniciais, os alarmes de drive série C aparecem como códigos da série SV-4xx no display de alarme do CNC. SV-401 ou equivalente indica sobrecorrente do eixo (muitas vezes causada por um transistor de saída defeituoso no drive ou um curto nos enrolamentos do motor). SV-404 indica perda de feedback do encoder.

O indicador LED do próprio drive série C fornece identificação adicional de falha no corpo do drive — um display de sete segmentos mostra códigos de erro específicos que se correlacionam com o número do alarme do CNC. Sempre leia tanto o alarme do CNC quanto o código do LED do drive antes de decidir se a falha está no drive, no motor ou na fiação de feedback.

P3: A compatibilidade do motor 5L é específica para aplicações de máquinas a laser?

Sim, no contexto da faixa de motores do A06B-6066-H006, 5L refere-se a um motor servo série laser Fanuc especificamente projetado para os drives de eixo em máquinas de corte a laser Fanuc (como o Laser Mate e plataformas semelhantes).

Esses motores têm características de torque/velocidade diferentes dos motores série S padrão, mas operam na mesma interface de drive PWM série C. O suporte do H006 para o motor 5L o torna relevante para a manutenção de máquinas a laser, bem como para aplicações de usinagem CNC convencionais.

P4: O A06B-6066-H006 pode operar um motor 20S, mesmo que o H004 também suporte 20S?

Sim. A lista de compatibilidade de motores do H006 inclui 20S, que se sobrepõe à faixa do H004.

A capacidade de corrente mais alta do H006 não é uma desvantagem para acionar um motor 20S — simplesmente significa que o drive tem mais margem do que o motor 20S exige, o que não é prejudicial.

Na prática, se a máquina originalmente especificou um H006 para um eixo 20S (talvez para margem de atualização futura do motor ou devido a uma preferência do construtor da máquina), substituí-lo por outro H006 é correto e confiável. Substituir um H004 tecnicamente funcionaria se o eixo estiver com pouca carga, mas corresponder à especificação original é a abordagem de manutenção padrão.

P5: A placa de potência A20B-1004-0850 — está disponível como um componente de reparo separado?

A placa de potência A20B-1004-0850 circula no mercado de peças de reparo e é estocada por especialistas em reparo de componentes Fanuc que atendem drives série C.

Ela pode ser substituída independentemente quando a falha é isolada ao estágio de potência (falha de transistor, degradação do capacitor do barramento de alimentação) enquanto as placas de controle permanecem funcionais.

As instalações de reparo testam o drive com a placa de potência de substituição instalada sob carga real do motor antes do envio, verificando as formas de onda de chaveamento corretas do transistor e a corrente de saída em toda a faixa de operação do motor.
