Fanuc A06B-6077-H111 | Módulo de Fonte de Alimentação Alpha — PSM-11, Saída 200–230VAC / 13.8kW, 283–325VDC, Barramento DC Compartilhado para Módulos SVM e SPM

Visão Geral

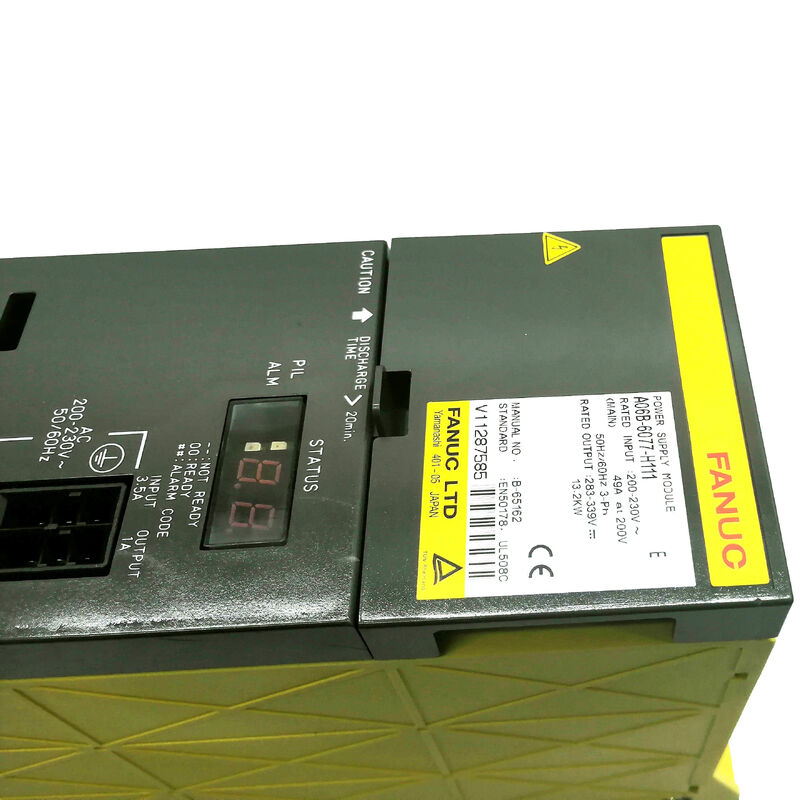

O Fanuc A06B-6077-H111 é o módulo de fonte de alimentação PSM-11 — a unidade intermediária da série A06B-6077 alpha PSM da Fanuc, responsável por converter a rede elétrica CA trifásica no barramento CC de 283–325V que alimenta todos os módulos amplificadores servo SVM e módulos amplificadores de spindle SPM na pilha do drive alpha.

Classificado em 13.8kW de saída contínua do barramento CC a partir de uma entrada de 200–230V CA, 39A, o PSM-11 é dimensionado para máquinas com demanda de potência de drive total moderada — centros de usinagem compactos a médios, tornos CNC com um único spindle e três a quatro eixos servo na faixa de motores alpha pequenos, e configurações de máquinas de produção semelhantes.

O PSM alpha é a base de todo o sistema de módulos amplificadores alpha.

Sem um PSM funcionando fornecendo o barramento CC, nenhum dos módulos SVM ou SPM na pilha pode operar.

O trilho de tensão do barramento CC — fisicamente uma barra de cobre que percorre a parte traseira do trilho de montagem do amplificador alpha — conecta a saída do PSM a todos os módulos em paralelo.

Cada módulo SVM e SPM extrai sua energia operacional deste barramento, e a regulação de saída do PSM mantém a tensão do barramento dentro da faixa de 283–325V sob todas as condições de carga, de zero a saída nominal total.

O design de regeneração de energia do PSM-11 (tipo PSM, em oposição à regeneração por resistência PSMR) retorna a energia gerada pela desaceleração dos motores servo e spindle para a fonte de alimentação CA em vez de dissipá-la como calor em uma unidade de descarga por resistência.

Quando todos os eixos desaceleram simultaneamente — no final de um movimento de avanço rápido, por exemplo — a energia regenerada total flui de volta através do PSM e para a fonte de alimentação CA da fábrica, reduzindo o consumo líquido de energia da máquina.

Essa capacidade de regeneração é o motivo pelo qual o tipo PSM é preferido para máquinas com eventos de desaceleração frequentes e de alta energia.

Especificações Principais

Arquitetura do Barramento CC — PSM como Base do Sistema

Todos os componentes do sistema amplificador alpha, exceto o próprio PSM, extraem energia operacional do barramento CC compartilhado que o PSM cria e regula.

Essa escolha arquitetônica — uma única fonte de alimentação compartilhada alimentando todos os módulos de drive de um barramento comum — oferece várias vantagens práticas sobre fontes de alimentação individuais por drive: a capacitância total do barramento (dos grandes capacitores eletrolíticos do PSM mais os capacitores menores em cada módulo SVM/SPM) fornece um reservatório de energia que suaviza as flutuações instantâneas da demanda de energia à medida que os eixos aceleram e desaceleram.

Quando um eixo acelera e demanda corrente de pico, um eixo desacelerando bombeia simultaneamente energia regenerada de volta para o barramento — o PSM precisa fornecer apenas a diferença líquida em vez da demanda de pico de cada eixo independentemente.

A saída nominal de 13.8kW do PSM-11 representa a potência sustentada máxima que ele pode fornecer ao barramento. Para configurações de máquinas onde a demanda de pico combinada de todos os módulos SVM e SPM excede 13.8kW, o PSM-11 é a seleção incorreta — alarmes de subtensão do link CC (AL-04) durante sequências de movimento de alta demanda indicam que o PSM é subdimensionado para a carga de drive real da máquina.

A seleção do PSM deve levar em conta as demandas de pico simultâneas de todos os módulos, não apenas suas classificações contínuas.

A largura física de 90mm do PSM-11 corresponde ao passo padrão do trilho do módulo amplificador alpha, montando-se ao lado dos módulos SVM e SPM no mesmo conjunto de trilho amplificador. O dissipador de calor externo na parte inferior da unidade — uma das duas configurações físicas que a Fanuc usou durante a vida útil de produção do PSM-11 — deve corresponder ao recorte de montagem do gabinete existente. Ao encomendar um módulo de substituição, confirmar o tipo de dissipador de calor evita uma incompatibilidade mecânica que exigiria modificação do gabinete.

Regeneração de Energia — Retorno de Energia Durante a Desaceleração

A designação PSM (em oposição a PSMR) identifica o design de regeneração de energia. Durante a desaceleração do motor, cada módulo SVM e SPM gera tensão acima do nível do barramento CC, pois o motor atua como um gerador. Essa energia flui de volta para o barramento CC, elevando a tensão do barramento.

O circuito regenerativo do PSM detecta a tensão elevada do barramento e aciona o circuito de regeneração ativa para alimentar essa energia de volta para a fonte de alimentação CA — invertendo a direção normal de conversão de energia e, na verdade, fornecendo energia para a fonte de alimentação CA trifásica da fábrica durante a desaceleração.

Essa regeneração ativa requer que a fonte de alimentação CA esteja presente e na fase correta durante o evento de regeneração.

Uma perda de energia CA durante um evento de regeneração, ou flutuações significativas na tensão da fonte de alimentação CA, pode produzir alarmes relacionados à regeneração (AL-06 ou AL-07) que interrompem o ciclo da máquina.

Em instalações onde a qualidade da fonte é ruim ou onde ocorrem interrupções de energia breves e frequentes, verificar a qualidade da fonte na entrada do PSM é um passo importante no diagnóstico de alarmes de regeneração.

FAQ

P1: Qual é a diferença entre PSM (A06B-6077) e PSMR na série de fontes de alimentação alpha?

Módulos PSM usam regeneração de energia ativa — durante a desaceleração do motor, a energia é retornada à fonte de alimentação CA através do circuito conversor ativo. Módulos PSMR usam regeneração por resistência — a energia de desaceleração é dissipada como calor em uma unidade de resistor externa (uma unidade de descarga regenerativa separada que deve ser conectada ao PSMR).

O A06B-6077-H111 é do tipo PSM (regeneração).

O PSM é geralmente preferido para máquinas com desacelerações frequentes de alta energia porque não aquece a sala da máquina e não requer o hardware adicional de resistor de descarga. O PSMR é usado onde a fonte de alimentação CA não pode aceitar energia regenerada (por exemplo, certas configurações de transformador ou geradores).

P2: Como o PSM-11 é dimensionado corretamente para uma máquina — quais informações são necessárias?

O dimensionamento do PSM requer o conhecimento da demanda de potência de pico combinada de todos os módulos SVM e SPM que operarão simultaneamente. Some a potência de entrada nominal de cada módulo SVM e SPM (de suas especificações), depois adicione uma margem para eventos de aceleração simultâneos — tipicamente 10–15% acima da soma calculada.

O total resultante deve estar dentro da saída nominal do PSM (13.8kW para o PSM-11). Se o total exceder a classificação do PSM-11, o próximo PSM maior — o PSM-15 ou PSM-18 — deve ser selecionado. Subdimensionar o PSM produz alarmes de subtensão do link CC (AL-04) durante condições de carga de pico.

P3: O PSM-11 tem duas variantes de dissipador de calor — como elas são distinguidas?

Os dois tipos de dissipador de calor se encaixam em diferentes geometrias de recorte de montagem do gabinete. O dissipador de calor é a estrutura na base do módulo que se estende através do painel do gabinete para o duto de resfriamento do dissipador de calor. As dimensões físicas e o padrão dos furos de montagem diferem entre os dois tipos.

Para identificar qual tipo está instalado, o módulo deve ser removido do gabinete e a montagem do dissipador de calor base inspecionada.

Ao encomendar uma substituição, especifique o tipo de dissipador de calor a partir da inspeção visual do módulo original ou dos desenhos do gabinete elétrico do fabricante da máquina.

P4: Quais códigos de alarme o PSM-11 gera e o que eles indicam?

AL-01: Sobrecarga no circuito de entrada principal — verifique curtos-circuitos na fiação do barramento CC ou falha do transistor de saída. AL-02: Falha do ventilador de resfriamento — verifique se o ventilador interno está funcionando antes que ocorra dano térmico. AL-03: Sobreaquecimento do dissipador de calor do circuito principal — verifique a temperatura ambiente, operação do ventilador e folga do fluxo de ar do dissipador de calor. AL-04: Queda de tensão do link CC — verifique a tensão de entrada CA, fusíveis de entrada e se o PSM não está subdimensionado.

AL-05: Capacitor principal não carregado a tempo — geralmente indica falha no circuito de carregamento ou perda de fase de entrada. AL-06: Entrada CA anormal — verifique os níveis de tensão da fonte e o balanceamento de fase. AL-07: Sobretensão do link CC — ocorre frequentemente durante a regeneração com um circuito regenerativo falho ou carga de desaceleração excessiva.

P5: O PSM-11 pode operar em fontes de 50Hz e 60Hz sem modificação?

Sim. O circuito retificador e de comutação principal do PSM-11 é compatível com fontes trifásicas de 50Hz e 60Hz sem qualquer modificação interna. O circuito de controle do módulo também é compatível com frequência.

A corrente de entrada nominal (39A a 200V) se aplica a ambas as frequências — nenhum derating é necessário para operação de 50Hz em comparação com 60Hz.

O filtro de linha CA e o reator (se instalados externamente na máquina) também devem ser classificados para ambas as frequências; consulte a especificação elétrica do fabricante da máquina para verificar se todos os componentes de entrada CA são apropriados para a frequência de fornecimento local.
