| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A06B-6078-H206 |

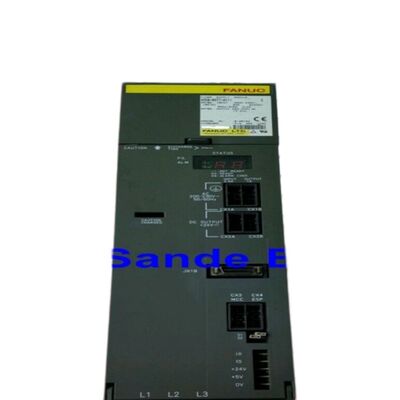

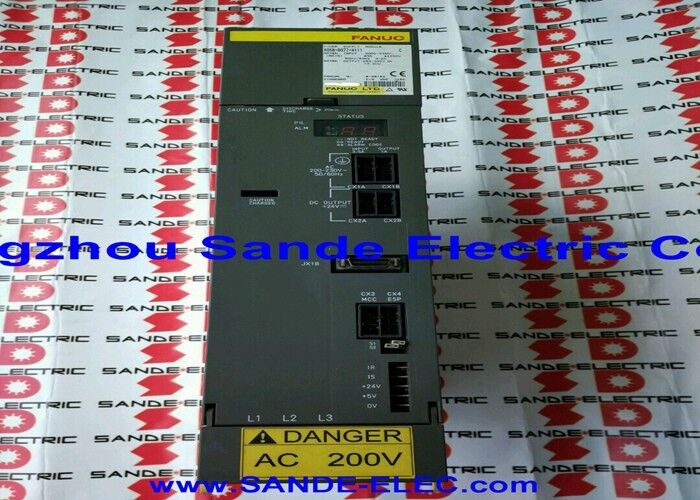

O Fanuc A06B-6078-H206 é um módulo amplificador de eixo da série alpha de primeira geração, designado SPM-5.5, da família de amplificadores de eixo A06B-6078 da Fanuc.
Como um módulo de eixo compacto de classe 5.5kW, foi projetado para dois cenários de instalação específicos: como o acionamento principal do eixo em máquinas-ferramenta CNC menores onde os requisitos de potência do eixo se enquadram na faixa contínua de 3.7–5.5kW, e como um amplificador de eixo secundário ou sub-eixo em centros de usinagem de eixo duplo e centros de torneamento onde a demanda de potência do sub-eixo é modesta em relação ao eixo principal.
A série A06B-6078 ocupa uma posição distinta na história dos amplificadores alpha da Fanuc como a plataforma alpha de primeira geração — os módulos originais da série alpha que introduziram a arquitetura integrada PSM/SVM/SPM antes que os refinamentos HRV (High Response Vector) de maior resolução aparecessem nas séries posteriores A06B-6082, A06B-6088 e A06B-6102. Esta arquitetura de primeira geração é arquitetonicamente completa: o PSM fornece o barramento DC compartilhado, os módulos SVM lidam com os acionamentos de eixo servo, e o módulo SPM lida com o eixo — todos retirando da mesma barra. O A06B-6078-H206 é um participante nesta arquitetura padrão, instalado ao lado da série SVM A06B-6079 na mesma barra de amplificador em máquinas de sua época.

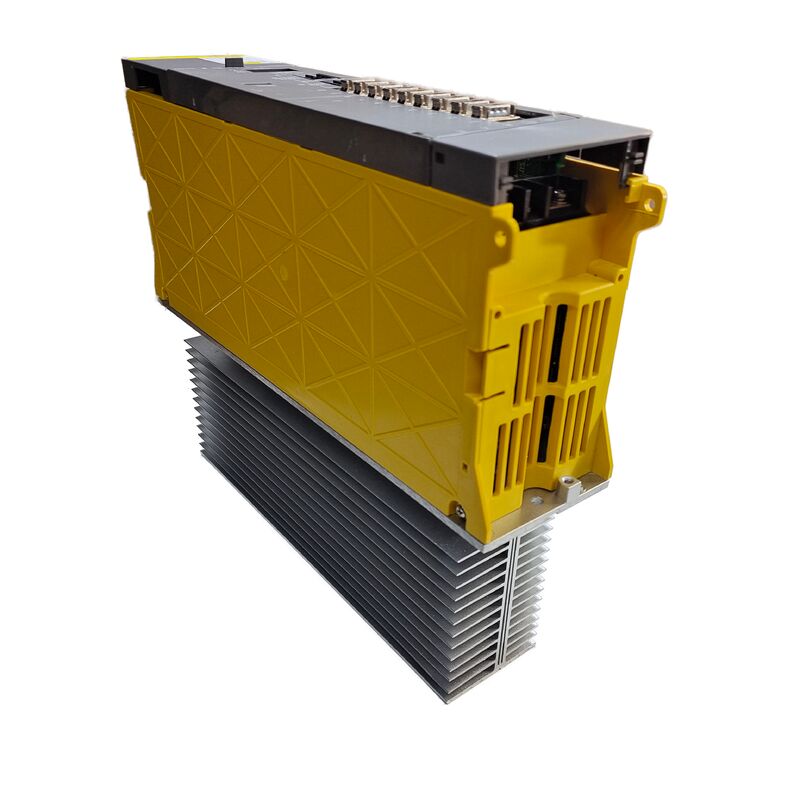

A pegada física do módulo de 66.8 × 70 mm é compacta para um acionamento de eixo de 5.5kW — uma consequência da filosofia de design de módulo de acionamento integrado da Fanuc.
O pequeno tamanho do módulo tornou prático instalá-lo como um amplificador de sub-eixo ou eixo secundário em gabinetes já ocupados pelo acionamento principal do eixo e módulos de eixo, sem exigir uma seção de gabinete dedicada para a eletrônica do eixo secundário.
| Parâmetro | Valor |
|---|---|
| Modelo do Módulo | SPM-5.5 |
| Interface | Tipo 1 (alpha de primeira geração) |
| Série de Potência | 200VAC (tensão padrão) |
| Conectores de Feedback | JY2 e JY4 |
| Dimensões | 66.8 × 70 × 163.5 mm |
| Fonte de Alimentação | Barramento DC compartilhado Alpha PSM |
| Variantes de Peça | #H500, #H501 |
| SVM Compatível | Série A06B-6079 |
| PSM Compatível | PSM alpha de primeira geração |
A interface Tipo 1 no A06B-6078-H206 conecta o acionamento do eixo ao CNC através da interface serial do eixo, permitindo as funções avançadas do eixo — contorno Cs, rosqueamento rígido, sincronização do eixo, orientação — que definem a capacidade do eixo alpha de primeira geração.
O feedback chega ao acionamento através dos conectores JY2 e JY4, que transportam os sinais do codificador de posição do motor do eixo e as entradas do monitor de temperatura, respectivamente.
Este arranjo de feedback JY2/JY4 é específico para acionamentos de eixo com interface Tipo 1 (e original) e é uma característica de identificação importante ao distinguir o A06B-6078-H206 de módulos de eixo de geração posterior.
Amplificadores de eixo com interface Tipo 2, Tipo 3 e Tipo 4 usam arranjos de conectores e conjuntos de parâmetros diferentes para feedback de posição — o H206 não é explicitamente compatível com esses tipos de interface posteriores, e máquinas projetadas para amplificadores de eixo Tipo 2/3/4 não podem usar o A06B-6078-H206 como substituto direto sem conversão de interface.
O conector JY2 transporta o feedback do codificador de pulsos do motor do eixo — o sinal de posição e velocidade que o acionamento do eixo usa para controle de velocidade e para controle de posição em modo servo durante rosqueamento rígido e operação do eixo Cs.
O conector JY4 transporta o sinal de superaquecimento do motor do termistor embutido nos enrolamentos do motor, fornecendo a entrada de proteção térmica que aciona o alarme de superaquecimento do motor AL-01 antes que ocorram danos nos enrolamentos. Ambas as conexões devem estar intactas e corretamente conectadas para que o acionamento opere com proteção total.
A classe de potência contínua de 5.5kW do SPM-5.5 o coloca abaixo dos módulos de eixo principal da maioria dos centros de usinagem de produção, que normalmente usam acionamentos de eixo de 7.5kW a 30kW.
Esta classe de potência é apropriada para sub-eixos em centros de torneamento CNC de eixo duplo — o sub-eixo nesta configuração aceita a peça do eixo principal e realiza operações secundárias (furação de face traseira, torneamento, rosqueamento) em níveis de potência que raramente exigem a capacidade total do eixo principal.
A menor demanda contínua do sub-eixo torna o SPM-5.5 o módulo corretamente especificado sem o custo e o tamanho de um amplificador de eixo maior.
Em máquinas-ferramenta CNC menores — centros de usinagem verticais compactos, máquinas de perfuração e rosqueamento, pequenos centros de usinagem horizontais e máquinas CNC especiais — o SPM-5.5 é adequado como o acionamento principal do eixo quando as taxas de remoção de material e os tamanhos de ferramenta da aplicação se encaixam no orçamento de potência contínua do eixo de 5.5kW.
Usinagem de ligas leves, usinagem de plásticos e perfuração de PCB são processos típicos onde um eixo de 5.5kW é uma combinação prática para os requisitos da peça e da ferramenta.
A série A06B-6078 é a primeira geração alpha, o que significa que antecede as melhorias HRV de maior resolução introduzidas nas séries A06B-6082, A06B-6088 e A06B-6102. Dentro da pilha de amplificadores da máquina, o H206 opera com o mesmo PSM e a mesma série SVM A06B-6079 que definem as instalações do sistema alpha de primeira geração.
Uma máquina equipada com o A06B-6078-H206 terá o PSM de primeira geração correspondente (série A06B-6087 ou série A06B-6081) e módulos SVM A06B-6079, todos compartilhando o mesmo barramento DC e a mesma era de interface CNC Fanuc.
Esta consistência na arquitetura do sistema é praticamente importante para a manutenção: substituir um H206 com falha por um módulo SPM de geração posterior pode exigir atualizações dos módulos PSM e SVM também, se os protocolos de comunicação do acionamento ou as especificações da interface PSM diferirem.
Confirme a compatibilidade do sistema antes de substituir um módulo de eixo de geração diferente pelo A06B-6078-H206 original.
P1: O que distingue o A06B-6078-H206 (#H500) da variante #H501?
Os sufixos #H500 e #H501 identificam pequenas diferenças de revisão dentro do A06B-6078-H206 — tipicamente relacionadas a pequenas revisões de PCB, substituições de componentes ou especificações de mercado regionais. Ambos operam como módulos de eixo com interface SPM-5.5 Tipo 1 com os mesmos conectores de feedback JY2/JY4 e as mesmas capacidades funcionais.
Na maioria das aplicações de substituição, #H500 e #H501 são intercambiáveis.
Confirme com o provedor de serviços se quaisquer ajustes de parâmetros específicos da revisão de hardware são necessários para a combinação específica de máquina e controle antes da instalação.
P2: Por que o A06B-6078-H206 usa conectores JY2 e JY4 enquanto módulos de eixo posteriores não?
As designações dos conectores JY são específicas para a arquitetura de interface do amplificador de eixo da série alpha de primeira geração. Gerações posteriores (Tipo 2/3/4) reestruturaram as conexões de sinal de feedback e controle, usando nomes de conectores e arranjos de pinos diferentes à medida que o design do circuito de feedback evoluiu.
A interface JY2/JY4 no H206 faz parte de seu design original — o codificador de pulsos e o termistor do motor do eixo se conectam aqui, e a interface do eixo do CNC recebe os sinais de feedback através do processamento interno do amplificador do eixo.
Tentar conectar um motor de eixo tipo JY2/JY4 a um amplificador de eixo de geração posterior sem a configuração de adaptador correta produzirá condições de alarme.
P3: O A06B-6078-H206 pode ser usado como substituto para o A06B-6082-H206 SPM-5.5?
A série A06B-6082 é a série de módulos de eixo alpha de segunda geração com controle de eixo HRV aprimorado.
O A06B-6078 (primeira geração) e o A06B-6082 (segunda geração) compartilham as mesmas designações de modelo SPM e classificações elétricas semelhantes, mas diferem em sua arquitetura de PCB de controle e compatibilidade de parâmetros CNC.
A substituição entre gerações requer a verificação da compatibilidade CNC e da compatibilidade de parâmetros — não é sempre uma troca direta. Consulte a documentação de compatibilidade de amplificadores de eixo da Fanuc ou um provedor de serviços qualificado antes de tentar a substituição entre gerações em uma máquina de produção.
P4: Quais códigos de alarme CNC são gerados quando o A06B-6078-H206 falha?
Alarmes do amplificador de eixo aparecem no display do operador do CNC como números de alarme SP-xxx.
AL-09 (superaquecimento de semicondutores de potência) geralmente indica falha térmica — o ventilador de resfriamento do módulo deve ser verificado primeiro. AL-12 (sobrecorrente do link DC) indica uma falha no estágio de saída, comumente após a quebra do isolamento dos enrolamentos do motor do eixo. AL-03 (fusível do link DC queimado) e AL-04 (fusível de entrada queimado) indicam falhas de componentes eletrônicos dentro do acionamento.
AL-01 (superaquecimento do motor) e AL-02 (desvio de velocidade excessivo) indicam mais comumente problemas no motor ou no feedback do motor do que no próprio acionamento. O LED de alarme no corpo do módulo acende quando qualquer alarme está ativo — o número específico do alarme deve ser lido no display do CNC.
P5: Quais opções de serviço estão disponíveis para um A06B-6078-H206 com defeito?
A troca é a abordagem mais comum — um módulo com defeito é enviado para uma instalação de serviço Fanuc em troca de uma unidade recondicionada testada e com garantia. O reparo em nível de componente também está disponível para falhas localizadas em peças reparáveis: os módulos de transistor no estágio de saída, ventiladores de resfriamento e fusíveis internos estão disponíveis como peças de serviço e são rotineiramente substituídos durante o recondicionamento do módulo. As PCBs dentro do H206 não são vendidas pela Fanuc como peças individuais, mas instalações de reparo especializadas as mantêm em estoque de serviço e tratam falhas em nível de placa como parte da recondicionamento completo do módulo. Todos os módulos A06B-6078-H206 devidamente reparados devem ser testados sob carga em uma configuração de teste Fanuc PSM/SVM com um motor de eixo alpha apropriado antes de retornar ao serviço.
