Motorista do servo motor
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A06B-6102-H211 |

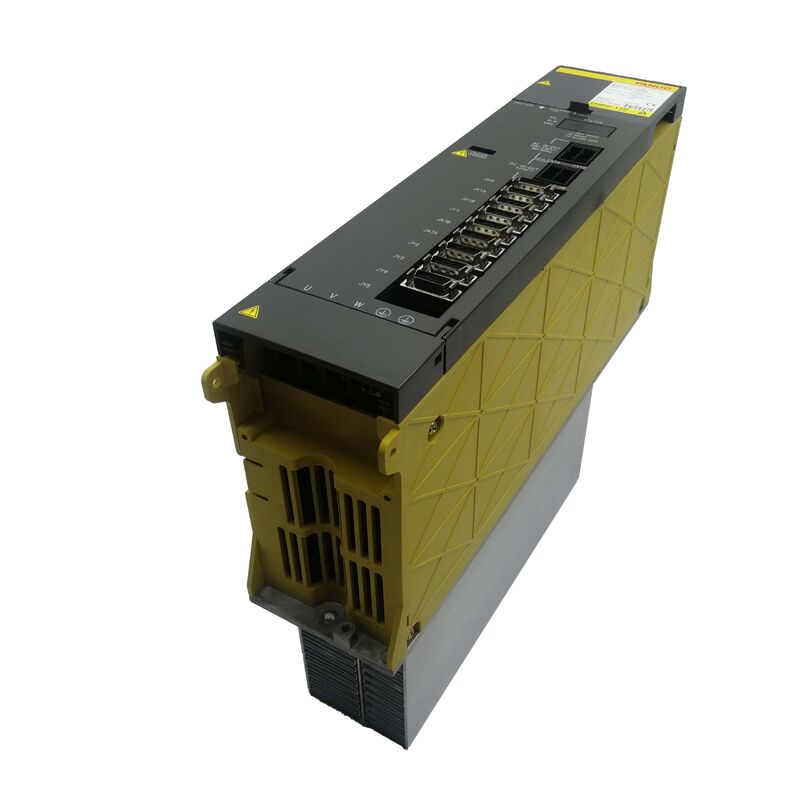

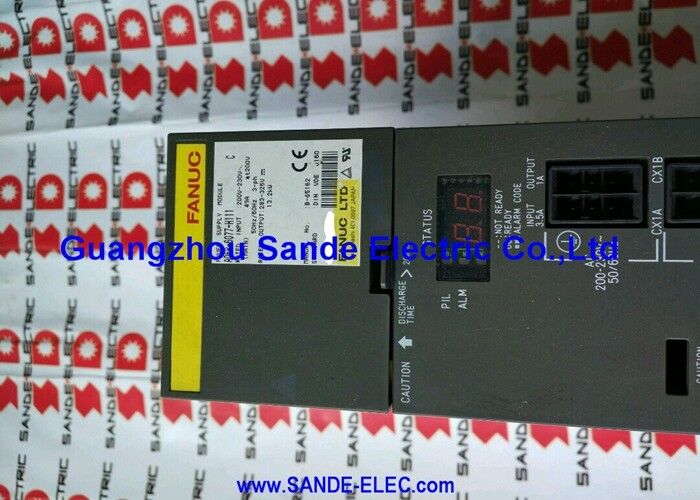

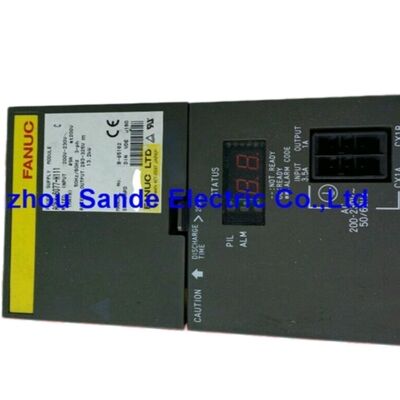

O Fanuc A06B-6102-H211 é o módulo amplificador de eixo de rotação SPM-11 da série de amplificadores de eixo de rotação alpha A06B-6102 da Fanuc — um acionamento de eixo de rotação de classe de 11kW classificado em 48A de saída a partir de uma entrada de barramento DC de 17.5kW.
A designação SPM-11 identifica um módulo de eixo de rotação de gama média adequado para centros de usinagem e centros de torneamento com requisitos de potência de eixo de rotação na faixa contínua de 7.5–11kW, uma especificação comum para centros de usinagem verticais na classe de ferramentas de conicidade 40–50 e centros de torneamento com capacidade de mandril de 15–30cm.
A série A06B-6102 representa a geração de amplificadores de eixo de rotação alpha da Fanuc com a interface Tipo 1 — a arquitetura de controle de eixo de rotação HRV (High Response Vector) que permitiu funções avançadas de eixo de rotação indisponíveis em gerações anteriores de acionamentos de eixo de rotação.
A interface Tipo 1 incorpora especificamente um circuito interno de alta resolução que permite ao CNC usar o eixo de rotação como um eixo de posição controlado para controle de contorno Cs, rosqueamento rígido e sincronização do eixo de rotação sem a necessidade de um sensor de posição externo separado.
O codificador de pulsos embutido do próprio motor de eixo de rotação fornece o feedback de posição através dos conectores JY2 e JY4, e o processamento interno de alta resolução do acionamento converte esse feedback na precisão de posição necessária para operação do eixo de rotação em modo servo.
Com 48A de saída nominal, o SPM-11 possui uma margem de corrente substancial para transientes de aceleração do motor de eixo de rotação. Os eixos de rotação da máquina aceleram do repouso à velocidade de corte em um a vários segundos — a corrente de pico durante essa aceleração pode atingir duas a três vezes o valor nominal contínuo.
A entrada nominal de 17.5kW, combinada com a capacidade do PSM Alpha de fornecer potência de pico de seu banco de capacitores do barramento DC, fornece a energia necessária para esses eventos de aceleração sem produzir falhas de subtensão do barramento.
| Parâmetro | Valor |
|---|---|
| Modelo do Módulo | SPM-11 |
| Interface | Tipo 1 (HRV) |
| Entrada Nominal | Barramento DC de 283–325V, 17.5kW |
| Tensão Máxima de Saída | 230V AC |
| Corrente Nominal de Saída | 48A |
| Funções do Eixo de Rotação | Contorno Cs, sincronização, rosqueamento rígido, orientação |
| Variante CE | A06B-6102-H211#H520 |
| PSM Compatível | PSM Alpha (barramento DC compartilhado) |
A designação Tipo 1 na série A06B-6102 significa que o módulo incorpora o circuito interno de alta resolução que transforma o eixo de rotação de um simples acionamento controlado por velocidade em um eixo controlado por posição capaz de operação em modo servo.
Essa capacidade arquitetônica sustenta várias funções de usinagem das quais os centros de usinagem modernos dependem.
O controle de contorno Cs usa o eixo de rotação como um eixo C em operações de torneamento, girando a peça em uma posição angular precisamente comandada enquanto uma ferramenta de fresagem ou perfuração se move em X e Y — isso permite recursos contornados em um centro de torneamento que, de outra forma, exigiriam uma operação de usinagem separada em um VMC.
O rosqueamento rígido sincroniza a posição angular do eixo de rotação com o avanço linear do eixo Z da ferramenta de rosqueamento através de cada passo da rosca, eliminando o mandril flutuante que os sistemas pré-rosqueamento rígido exigiam e permitindo velocidades de rosqueamento mais altas com melhor qualidade de rosca.
A sincronização do eixo de rotação coordena dois eixos de rotação em um torno de eixo duplo ou centro de torneamento de sub-eixo, combinando suas velocidades para permitir a transferência da peça do eixo principal para o sub-eixo sem um apoio mecânico.
Todas essas funções exigem o processamento de posição de alta resolução da interface Tipo 1 — acionamentos de eixo de rotação de menor resolução ou com interface analógica não podem implementá-las, independentemente do tamanho do motor.
A série A06B-6102 abrange a saída do módulo de eixo de rotação de SPM-2.2 (H202, para motores de eixo de rotação pequenos) até os modelos SPM maiores para centros de usinagem de alta potência. O SPM-11 está na gama média — acima do SPM-5.5 (H206, para máquinas pequenas ou aplicações de sub-eixo) e abaixo do SPM-15 e SPM-22 usados em acionamentos de eixo de rotação primários maiores.
Esse posicionamento adequa o SPM-11 ao amplo segmento médio de centros de usinagem CNC: VMCs de conicidade 40 com potência de eixo de rotação na faixa de 7.5–11kW, centros de torneamento com tamanhos de mandril de até 250mm e centros de usinagem horizontais nas classes de paletes menores.
A substituição de um SPM-11 com falha em uma máquina de produção é simples em termos de troca física — o módulo ocupa uma posição padrão no trilho do amplificador alpha, conectando-se ao barramento DC e à interface do eixo de rotação do CNC.
Os parâmetros do motor de eixo de rotação armazenados no CNC devem corresponder ao modelo do motor instalado, e o histórico de alarmes do eixo de rotação do CNC fornece o código de falha que identifica se a falha foi no acionamento do eixo de rotação, no motor de eixo de rotação ou no codificador de posição do motor.
Q1: Quais alarmes de eixo de rotação no A06B-6102-H211 indicam uma falha no módulo versus uma falha no motor?
Os códigos de alarme de LED vermelho do módulo (AL-03 a AL-12) indicam falhas no hardware do acionamento — fusível do link DC, fusível de entrada, superaquecimento do semicondutor de potência, sobretensão ou sobrecorrente do barramento DC. AL-01 (superaquecimento do motor) e AL-02 (desvio de velocidade excessivo) geralmente apontam para o motor ou sistema de feedback em vez do próprio acionamento.
Quando AL-08 a AL-12 aparecem, o hardware do acionamento é suspeito.
Sempre verifique o isolamento dos enrolamentos do motor para várias centenas de megaohms antes de substituir o módulo — uma falha de isolamento do motor que causa corrente de falha total para o estágio de saída do acionamento é a causa raiz mais comum de sobrecorrente do link DC (AL-12) e desligamento do acionamento.
Q2: O que significa o sufixo #H520 na variante CE A06B-6102-H211#H520?
O sufixo #H520 designa a variante com marcação CE do módulo SPM-11, produzida para o mercado europeu e em conformidade com as diretivas de segurança elétrica CE. As especificações elétricas — entrada nominal, corrente de saída e funções de controle do eixo de rotação — são idênticas ao A06B-6102-H211 base.
A marcação CE indica que o módulo foi testado e documentado para conformidade com as diretivas relevantes da UE que cobrem equipamentos de baixa tensão e compatibilidade eletromagnética. Para máquinas operando dentro da UE, a variante CE é o número de peça exigido; para outros mercados, o H211 base e o #H520 são funcionalmente intercambiáveis.
Q3: O SPM-11 suporta contorno Cs e rosqueamento rígido simultaneamente?
Não. Controle de contorno Cs, rosqueamento rígido, sincronização do eixo de rotação e orientação são modos de operação mutuamente exclusivos — o CNC comanda um modo por vez, e a troca entre eles requer o cancelamento do modo ativo primeiro.
Os códigos de alarme ER-11 a ER-22 no acionamento do eixo de rotação sinalizam especificamente tentativas de comandar um segundo modo enquanto outro está ativo.
Esta é uma restrição de controle de software, não uma limitação do hardware do módulo — o hardware SPM-11 suporta todos os modos, mas apenas um pode estar ativo a qualquer momento dentro de uma sequência de programa de usinagem.
Q4: O A06B-6102-H211 pode ser usado com qualquer motor de eixo de rotação alpha, ou o motor deve corresponder à classificação do acionamento?
O acionamento SPM-11 com saída de 48A é dimensionado para motores de eixo de rotação da série alpha na classe de potência contínua de 7.5–11kW. O uso de um motor de eixo de rotação significativamente maior — um que requer corrente sustentada acima de 48A sob carga de corte — acionará a proteção contra sobrecorrente e produzirá alarmes de eixo de rotação durante as operações de corte.
A corrente nominal do motor (de sua placa de identificação ou especificação do motor de eixo de rotação da Fanuc) deve estar dentro da saída nominal do amplificador para operação confiável em plena carga.
O SPM-11 pode acionar motores de eixo de rotação menores (menor demanda de corrente contínua) sem problemas, embora este não seja o caso de uso típico.
Q5: Qual tamanho de PSM é necessário para suportar o A06B-6102-H211 em uma configuração completa da máquina?
A demanda de entrada de 17.5kW do SPM-11 deve ser acomodada dentro da capacidade total do PSM, juntamente com todos os módulos SVM na pilha de amplificadores de eixo da máquina.
Um VMC típico com três módulos SVM de eixo (totalizando 2–6kW) mais um SPM-11 requer um PSM classificado em aproximadamente 20–25kW de pico para lidar com aceleração simultânea de eixo e eixo de rotação.
O procedimento de seleção de PSM da Fanuc soma as demandas de pico de todos os módulos para determinar a capacidade mínima de PSM necessária — subdimensionar o PSM produz alarmes de subtensão do barramento DC especificamente durante as sequências de movimento simultâneo mais exigentes.
