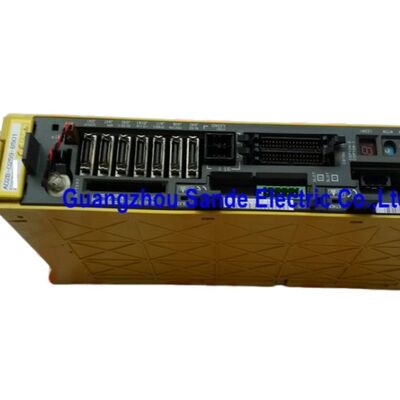

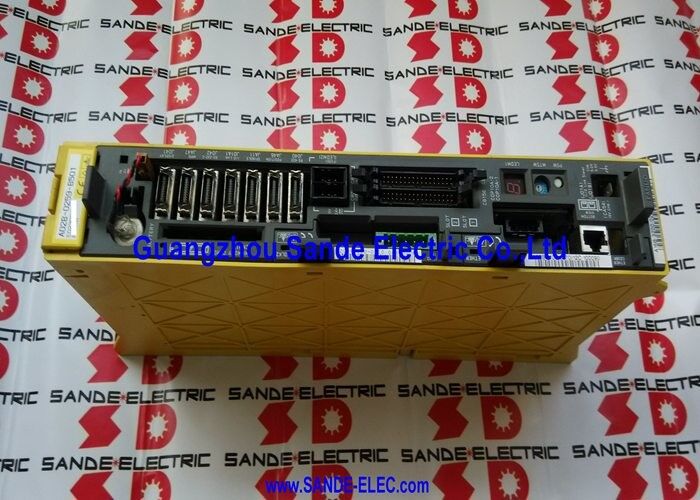

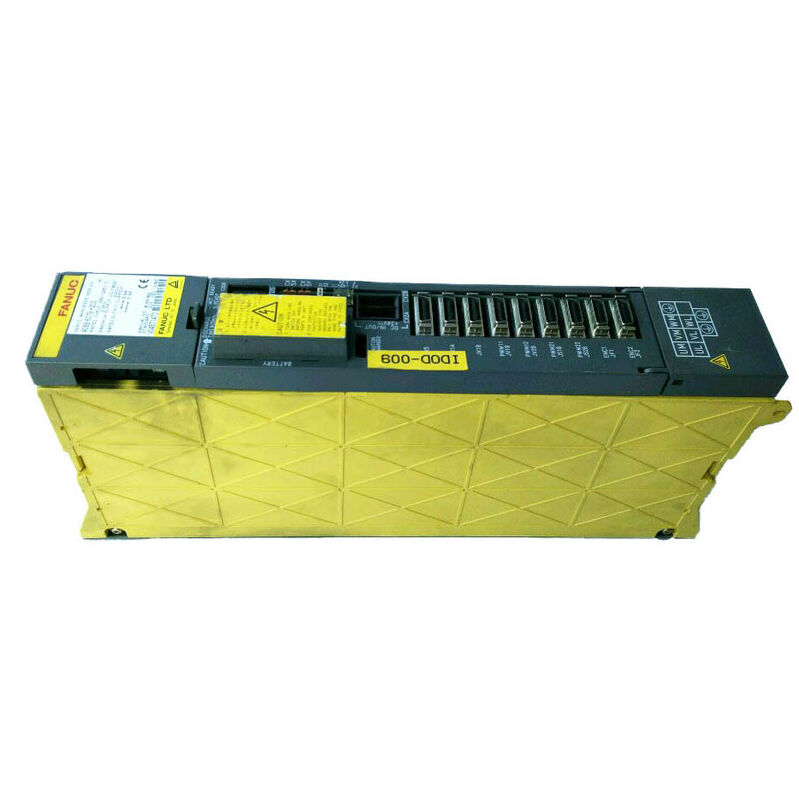

Fanuc A06B-6079-H101 | Módulo Amplificador Servo Alpha — SVM1-12, Eixo Único, Interface PWM Tipo A/B de 283–325V / 0.75kW, Saída de 3.0A

Visão Geral

O Fanuc A06B-6079-H101 é o menor módulo de eixo único na série de amplificadores servo alpha A06B-6079 da Fanuc, designado SVM1-12, classificado com uma saída contínua de 3.0A em seu canal de eixo L a partir de uma entrada de barramento DC de 0.75kW, 283–325V.

Esta é a classe de corrente de entrada na linha SVM1 de eixo único alpha, combinada com os motores alpha mais leves da Fanuc na faixa α1/3000 e α2/3000.

É o módulo especificado quando um eixo da máquina requer apenas corrente contínua modesta — centros de usinagem CNC compactos com acionamentos de mesa e selas leves, pequenos sistemas robóticos e máquinas CNC de eletroerosão a fio e eletroerosão por penetração onde todos os eixos operam dentro do envelope de 3.0A.

O SVM1-12 ocupa 60 mm de largura de trilho do amplificador, o formato mais estreito na série SVM alpha de eixo único.

Esta pegada compacta é uma vantagem prática de design de gabinete para fabricantes de máquinas que instalam vários drives ao lado de um PSM (Módulo de Fonte de Alimentação) e um módulo amplificador de fuso.

Em instalações onde três eixos requerem a mesma saída contínua de 3.0A, os fabricantes de máquinas às vezes escolhem o módulo de três eixos SVM3-12/12/12 para uma compacidade ainda maior — mas onde a substituição individual do eixo ou a substituição seletiva do eixo durante o diagnóstico de falha é importante, três módulos SVM1-12 separados fornecem isolamento completo de falha entre os eixos.

Um detalhe prático ao encomendar ou fazer a manutenção do A06B-6079-H101 é a configuração da porta de bateria CX5. A Fanuc equipou este módulo com uma ou duas portas de bateria CX5, dependendo da configuração da máquina e da série de controle — o número de portas determina quantos eixos de encoder absoluto o circuito da bateria suporta.

Um módulo de substituição deve corresponder à configuração original, ou o backup da bateria do encoder absoluto não funcionará corretamente para todos os eixos conectados. Este não é um parâmetro de desempenho do módulo em si, mas um detalhe importante de comissionamento ao substituir uma unidade defeituosa.

Especificações Principais

SVM1-12 na Arquitetura do Módulo Alpha

O A06B-6079-H101 utiliza o barramento DC compartilhado do PSM alpha e converte essa energia do barramento na corrente senoidal trifásica do motor que aciona o servo motor alpha.

A potência de entrada nominal de 0.75kW é a demanda modesta do barramento DC deste módulo em sua saída contínua nominal de 3.0A — significativamente menor do que as demandas de vários quilowatts de módulos SVM1 maiores na mesma série.

Para uma máquina que usa três módulos SVM1-12 em seus três eixos, a demanda total do módulo amplificador servo no PSM é de 3 × 0.75kW = 2.25kW, deixando a maior parte da capacidade de um PSM padrão disponível para as demandas de pico do módulo amplificador de fuso durante a aceleração do fuso.

A compatibilidade da interface dupla PWM Tipo A/B é uma característica dos módulos alpha de classe de 60 mm que torna o A06B-6079-H101 reparável em uma ampla gama de gerações de controle CNC.

A compatibilidade Tipo A cobre os controles anteriores das Séries 0-C, 15A, 16A, 18A e 21A; o Tipo B cobre as Séries 0-MD, 0-MF, 15B, 16B, 18B e 21B.

O tipo de interface é determinado pela geração do controle CNC da máquina e configurado no módulo através da variante apropriada da placa de fiação ou chave de interface — ao encomendar uma substituição, o tipo de controle da máquina existente determina qual configuração de interface é necessária.

α1/3000 e α2/3000 — Classe de Motor Combinada

Os α1/3000 e α2/3000 são motores alpha compactos da Fanuc adequados para eixos CNC de serviço leve e aplicações de posicionamento de precisão.

O α1/3000 (Modelo 1 alpha, velocidade nominal de 3000rpm) é o motor mais leve da família de motores de eixo da série alpha, usado onde a massa e o atrito do eixo são baixos e a maior demanda é uma resposta rápida e limpa aos comandos de velocidade, em vez de alto torque sustentado.

O α2/3000 oferece um aumento de torque na mesma velocidade nominal, ampliando os tipos de eixo aplicáveis, enquanto ainda opera bem dentro da classificação contínua de 3.0A do SVM1-12.

Para máquinas CNC EDM, esses pequenos motores alpha são o acionamento de eixo padrão — EDM requer posicionamento extremamente preciso e lento em pequenas distâncias com ondulação de velocidade muito baixa, e a regulação de corrente PWM senoidal da série alpha oferece o movimento suave e contínuo do qual a qualidade da superfície EDM depende.

FAQ

P1: Qual é o equivalente FSSB do A06B-6079-H101 e eles são intercambiáveis?

O equivalente da interface de fibra óptica FSSB do SVM1-12 é o A06B-6096-H101. Ambos são módulos SVM1-12 com saída de 3.0A em entrada de 0.75kW. Eles não são diretamente intercambiáveis — o A06B-6079-H101 usa comunicação serial PWM com o CNC, enquanto o A06B-6096-H101 usa o barramento de fibra óptica FSSB.

O tipo de controle CNC da máquina e a fiação da interface determinam qual é necessário. A instalação da variante errada produz erros de comunicação entre o CNC e o drive — sempre combine o módulo com o tipo de interface real da máquina.

P2: O que significa especificar "1 ou 2 portas de bateria CX5" na prática?

O conector CX5 no módulo servo alpha é a conexão de backup de bateria para o codificador de pulso absoluto do motor.

Um módulo com uma porta CX5 suporta backup de bateria para um eixo de encoder absoluto. Um módulo com duas portas CX5 suporta backup de bateria para dois eixos — relevante em algumas configurações de máquina onde o SVM1-12 é usado em um arranjo de fiação específico.

Fornecer a contagem de portas errada em um módulo de substituição significa que um ou mais eixos perderão os dados de posição absoluta ao desligar e precisarão ser reinicializados. Identifique a contagem de portas CX5 no módulo original antes de encomendar.

P3: Qual é o tipo de máquina típico que usa o A06B-6079-H101?

O SVM1-12 é mais comumente encontrado em pequenos centros de usinagem CNC e centros de usinagem verticais com acionamentos de motor alpha compactos, máquinas CNC de eletroerosão a fio onde três ou mais eixos usam motores alpha pequenos para posicionamento preciso do eletrodo, e pequenas instalações robóticas onde módulos de eixo individuais são preferidos em vez de módulos multi-eixos para flexibilidade de manutenção. Ele também aparece em algumas configurações de centros de torneamento CNC como um acionamento de eixo C ou B onde o motor do eixo rotativo está na classe α1/α2.

P4: O A06B-6079-H101 pode operar independentemente do PSM com uma fonte de alimentação DC externa?

Não. Como todos os drives da série de módulos SVM, o H101 requer a tensão do barramento DC (283–325V) fornecida pelo PSM alpha.

O PSM também fornece a energia de controle e gerencia a função de frenagem regenerativa para toda a pilha de amplificadores.

O H101 não possui retificador interno e não pode converter a rede AC diretamente para sua tensão operacional.

Em instalações onde o PSM original falhou, o PSM deve ser substituído antes que o SVM1-12 possa ser energizado e testado.

P5: Quais são os modos de falha mais comuns no A06B-6079-H101?

Falha do módulo IPM (tipicamente acionada por falha de isolamento do enrolamento do motor causando corrente de falha total) é a falha súbita mais comum. O envelhecimento do capacitor nos circuitos internos do barramento produz comportamento errático ao longo do tempo em módulos mais antigos.

A descarga do pacote de bateria causa perda de posição absoluta ao desligar — este é um item de manutenção, não uma falha do drive, mas gera alarmes que interrompem a produção. O display LED de 7 segmentos do módulo mostra códigos de alarme que, combinados com o número de alarme SV do CNC, identificam a categoria da falha.

Sempre teste o isolamento do motor para várias centenas de megaohms antes de atribuir um alarme de sobrecorrente ao módulo.
