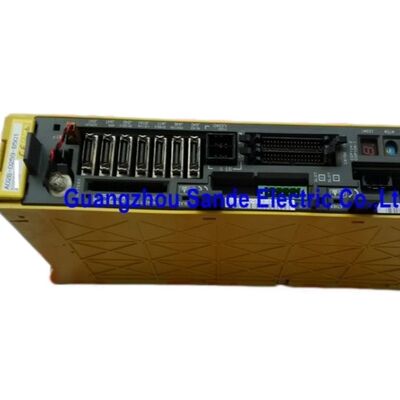

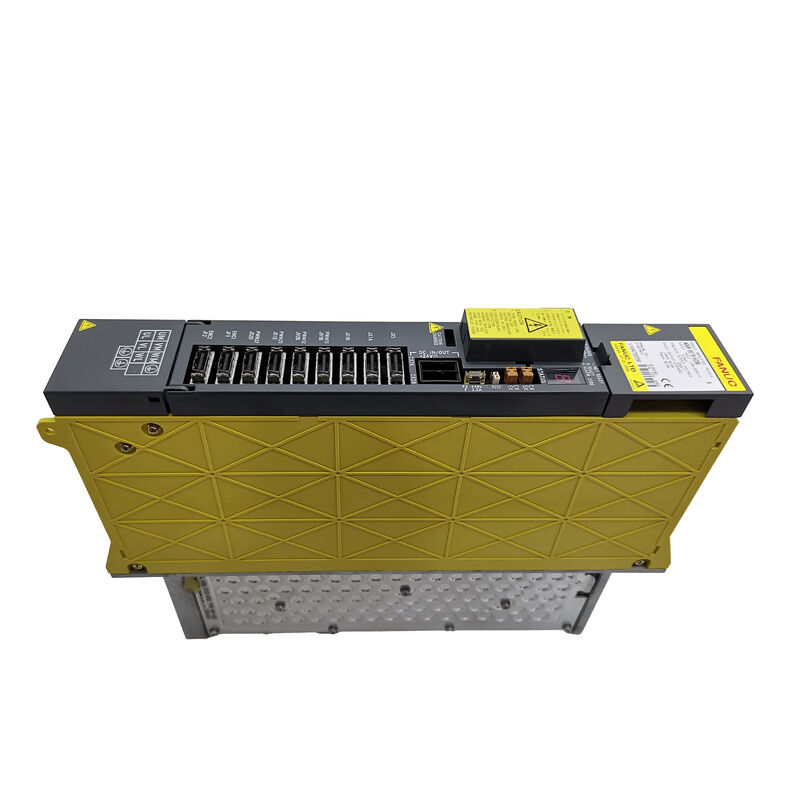

Amplificador Servo Fanuc A06B-6079-H201 A06B6079H201 A06B-6079-H201

Fanuc A06B-6079-H201 | Módulo Amplificador Servo Alpha de 2 Eixos — SVM2-12/12, 3.0A × 2 Eixos, 283–325V / 1.5kW, Saída 230V, IGBT PWM de Onda Senoidal, Tipo A/B

Visão Geral

O Fanuc A06B-6079-H201 é um módulo amplificador servo da série alpha de dois eixos da classe SVM2-12/12 — um módulo de acionamento de canal duplo que controla as conexões dos eixos L e M simultaneamente, cada um com uma saída contínua nominal de 3.0A a partir de uma entrada de barramento DC de 283–325V.

A largura compacta do módulo de 60 mm e a arquitetura de eixo duplo tornam o H201 um dos módulos da série alpha mais comumente encontrados em campo: dois eixos em 60 mm de espaço de trilho de gabinete se encaixam naturalmente na configuração do centro de usinagem onde dois dos três eixos primários são pequenos motores α operando com cargas dentro do envelope de corrente de pico de 12A / contínua de 3.0A.

A classe de corrente SVM2-12/12 é dimensionada para os menores motores servo alpha — α1/3000, α2/2000 e α2/3000 — que acionam os eixos de carga mais leve de máquinas-ferramenta CNC compactas e de médio porte e máquinas de eletroerosão a fio.

Em um centro de usinagem de três eixos onde os eixos X e Y são acionados por motores α1 ou α2 e o eixo Z requer um motor mais pesado, a configuração típica de acionamento emparelha um H201 (SVM2-12/12) para os eixos X e Y com um SVM maior de eixo único para o eixo Z.

Essa abordagem de módulo misto é comum em instalações da série Fanuc alpha e permite que o construtor da máquina otimize a largura do gabinete e o custo, usando apenas a capacidade de corrente realmente necessária para cada eixo.

O método de controle PWM de onda senoidal implementado na ponte IGBT do H201 produz formas de onda de corrente do motor suaves que minimizam a ondulação de torque — a pequena variação periódica de torque que surge de formas de onda de corrente menos ideais em acionamentos PWM trapezoidais ou de seis passos.

Para eixos de usinagem CNC onde a qualidade do acabamento superficial é afetada pela ondulação da velocidade do eixo, a abordagem PWM de onda senoidal é o padrão que todos os acionamentos da série alpha implementam.

Especificações Principais

Arquitetura de Eixo Duplo — Dois Canais Independentes

Os dois canais de eixo do SVM2-12/12 são estágios de saída eletricamente independentes que compartilham um barramento DC comum e um invólucro de eletrônica de controle.

Cada canal tem seu próprio conjunto de transistores IPM (Intelligent Power Module) classificado em 20A de pico, seu próprio circuito de medição de corrente, sua própria detecção de falhas e sua própria saída de display de alarme de 7 segmentos.

Quando um canal desenvolve uma falha, o display de alarme do CNC identifica o eixo específico e o código de falha, permitindo o isolamento da falha para o canal L ou M sem retirar o módulo de serviço, se a falha não exigir o desligamento de emergência do outro eixo.

A placa de fiação compartilhada (A16B-2202-077x) roteia sinais entre a interface serial do CNC, as duas seções da placa de controle e os dois estágios de saída.

A placa de controle (A20B-2001-09xx) gerencia os algoritmos de controle de corrente para ambos os eixos simultaneamente em seu firmware DSP.

Nenhuma das placas está disponível separadamente da Fanuc — falhas nessas placas exigem a troca do módulo, enquanto falhas em nível de componente nos módulos IPM, sistema de refrigeração, fusíveis e baterias podem ser tratadas em bancada.

PWM de Onda Senoidal e Ponte IGBT — Controle de Movimento Suave

O controle PWM (modulação por largura de pulso) de onda senoidal implementado no A06B-6079-H201 gera formas de onda de corrente de fase do motor que se aproximam muito de verdadeiras senoides.

A ponte IGBT (Transistor Bipolar de Porta Isolada) chaveia em alta frequência, e o ciclo de trabalho PWM é modulado continuamente para produzir a magnitude e o ângulo de fase da corrente do motor desejados em cada momento do ciclo elétrico.

Para os motores servo alpha conectados, a corrente senoidal produz a saída de torque mais suave em toda a faixa de velocidade do motor — desde velocidade próxima de zero durante o posicionamento fino até a velocidade máxima de avanço rápido.

Essa característica de torque suave é o que permite a precisão de contorno rigorosa que os centros de usinagem CNC alcançam em superfícies curvas complexas, onde a velocidade do eixo muda continuamente e qualquer ondulação de torque produziria marcas de ferramenta visíveis na peça de trabalho.

As funções de limitação de corrente e regulação de tensão dentro do algoritmo de controle do H201 protegem tanto os transistores de saída do módulo quanto os motores conectados contra condições de falha. A proteção contra sobrecorrente responde em microssegundos através da proteção de hardware integrada do IPM, mais rápida que o loop de controle de firmware, fornecendo a primeira linha de defesa contra condições de curto-circuito.

FAQ

Q1: Qual é a corrente de saída contínua nominal do SVM2-12/12 — é 12A ou 3.0A por eixo?

O "12" em SVM2-12/12 refere-se à classe de corrente de saída de pico (aproximadamente 12A de pico por eixo), que é a base para o nome do modelo do módulo na convenção de nomenclatura da Fanuc. A corrente de saída contínua nominal é de 3.0A por eixo — a corrente sustentada que o acionamento pode fornecer sob carga de usinagem prolongada sem sobrecarga térmica.

A corrente de pico está disponível para transientes de aceleração curtos. Ao selecionar motores compatíveis, verifique se a corrente contínua nominal do motor está em ou abaixo de 3.0A; verifique se a corrente de pico do motor na aceleração não excede a capacidade de pico de 12A.

Q2: O H201 pode usar interface Tipo A ou Tipo B — como o tipo correto é determinado?

O tipo de interface é determinado pela geração do controle CNC e pela configuração servo da máquina. A interface Tipo A está associada à série A06B-6079 em configurações de sistema mais antigas; o Tipo B está associado à série A06B-6080, mas também pode aparecer em algumas configurações A06B-6079.

Na prática, o tipo é definido pela fiação do conector da interface serial na placa de eixo do CNC e pelo tipo de codificador de pulso do motor. A abordagem mais segura é confirmar o tipo de interface a partir do acionamento existente da máquina antes de adquirir um substituto — um tipo de interface incorreto produz alarmes de comunicação no CNC e impede a operação do servo.

Q3: Quais motores servo alpha são compatíveis com o A06B-6079-H201?

As classificações de corrente contínua/pico de 3.0A/12A do SVM2-12/12 são compatíveis com os menores motores da série alpha: o α1/3000 (nominal 0.5kW, 3000rpm), o α2/2000 (nominal 0.5kW, 2000rpm) e o α2/3000 (nominal 0.5kW, 3000rpm).

Esses motores são os acionamentos de eixo padrão para centros de usinagem compactos, centros de torneamento com eixos X/Z pequenos e máquinas de eletroerosão a fio.

A correspondência motor-módulo deve ser exata — a inicialização do parâmetro servo do CNC requer a entrada do número do modelo do motor, e o firmware a utiliza para definir os ganhos corretos do loop de corrente, limites de corrente e escalonamento de feedback de velocidade para aquele motor específico.

Q4: Ambos os canais de eixo L e M podem ser usados simultaneamente com corrente nominal total?

Sim. O SVM2-12/12 é classificado para operação simultânea com corrente total nos canais L e M — a classificação de potência de entrada de 1.5kW abrange ambos os eixos operando em sua saída contínua nominal.

A capacidade do barramento DC fornecida pelo PSM deve ser suficiente para ambos os eixos simultaneamente, o que ocorre em uma configuração de gabinete PSM-SVM padrão da série alpha.

Durante movimentos de avanço rápido onde ambos os eixos aceleram simultaneamente, a capacidade regenerativa do PSM gerencia a recuperação de energia das fases de desaceleração de ambos os motores.

Q5: Armazenamento e manuseio — quais condições ambientais devem ser observadas para o A06B-6079-H201?

O H201 deve ser armazenado em ambiente interno, seco e com controle climático. A faixa de temperatura de armazenamento recomendada é de -20°C a +60°C (ambiente); evite luz solar direta durante o armazenamento, pois a exposição prolongada a UV e calor pode degradar os plásticos dos conectores e o revestimento da superfície da PCB.

Não armazene em ambientes com risco de condensação — os módulos IGBT e os componentes da PCB são suscetíveis à corrosão induzida pela umidade nas juntas de solda e nas trilhas de cobre. Antes de instalar um módulo armazenado, inspecione visualmente os componentes internos em busca de sinais de corrosão ou danos físicos e verifique se a tensão da bateria de backup é adequada antes de ligar o sistema.
