Fanuc Servo amplificador A06B-6079-H106 A06B6079H106 AO6B-6O79-H1O6

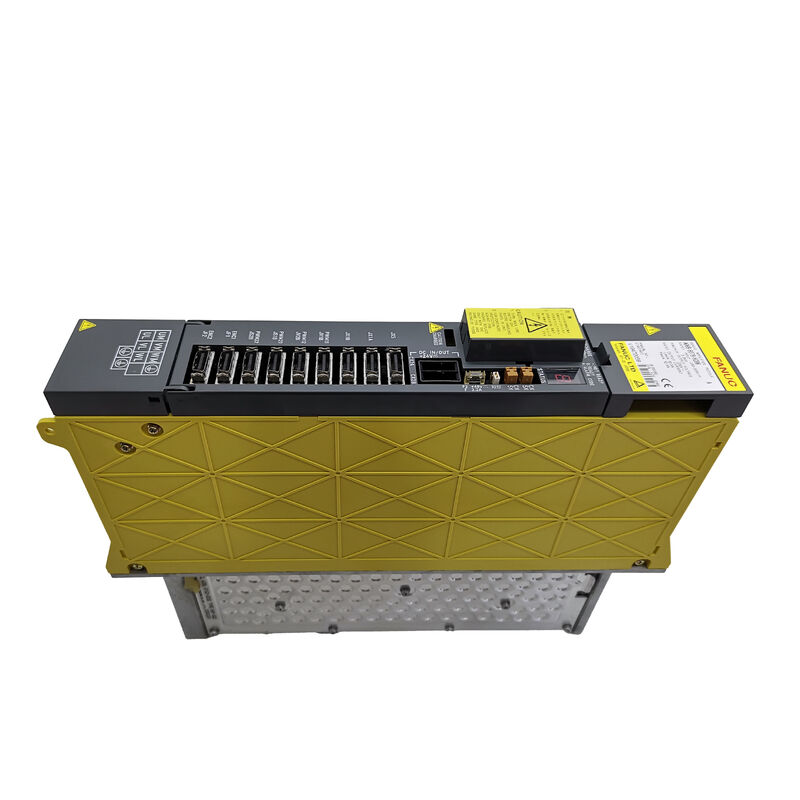

FANUC A06B-6079-H106 | Módulo Amplificador Servo Monoeixo Alpha SVM1-130 — 9,1 kW / 52,2A, Origem Japão

Número da Peça: A06B-6079-H106

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Módulo Amplificador Servo Monoeixo (SVM1)

Modelo: SVM1-130

Série: Amplificador Servo Alpha (A06B-6079)

Entrada Nominal: 283–325V CC / 9,1 kW

Tensão Máxima de Saída: 230V CA

Corrente de Saída Nominal (Eixo L): 52,2A

Interface: Tipo A / Tipo B (selecionável via jumpers JS1B e JV1B)

Dimensões: A 380 × L 90 × P 307 mm

Peso: 11 lb (aprox. 5 kg)

Visão Geral

O A06B-6079-H106 é o SVM1-130 — o módulo amplificador servo monoeixo da classe 130A no sistema de acionamento FANUC Alpha. É um dos módulos de maior capacidade na família A06B-6079 SVM1, projetado para os eixos servo que acionam ferramentas de corte grandes e pesadas ou transportadores de peças grandes onde é necessário torque substancial. Com uma classificação de entrada de potência de 9,1 kW e corrente de saída contínua de 52,2A, ele atende a toda a gama de motores FANUC da classe Alpha 22 a 40, tornando-o o acionamento apropriado para as aplicações de eixo mais exigentes na faixa de motores da série Alpha.

Este módulo consome energia do barramento CC da PSM (Módulo de Fonte de Alimentação) do sistema Alpha e a converte em saída CA de frequência e tensão variáveis para acionar o motor servo conectado. O SVM1-130 gerencia um eixo servo.

O tipo de motor com o qual ele é tipicamente combinado — classe Alpha 22 a 40 — representa motores servo de quadro grande e alto torque usados em centros de usinagem e centros de torneamento onde forças de corte significativas estão envolvidas.

As interfaces Tipo A e Tipo B são suportadas, selecionáveis através dos jumpers JS1B e JV1B na face frontal da unidade.

Isso torna o SVM1-130 compatível com uma ampla gama de controladores CNC FANUC das gerações Série 16 a Série 21. O tipo de interface deve corresponder à configuração da interface servo do controlador CNC para que o acionamento se comunique corretamente.

Um detalhe de configuração é importante para o pedido correto: o A06B-6079-H106 pode ser equipado com uma ou duas portas de conector de bateria CX5, dependendo da revisão do hardware.

A porta CX5 é usada para a conexão da bateria do encoder absoluto. Especificar a configuração correta do CX5 ao fazer o pedido é necessário para garantir que a unidade de substituição corresponda à instalação original.

Especificações Principais

SVM1-130 no Sistema de Acionamento Alpha

A série Alpha SVM opera na arquitetura de barramento CC compartilhado da FANUC. A PSM gera e mantém a tensão do barramento CC.

O SVM1-130 consome deste barramento e aciona o motor servo. Este arranjo significa que o SVM1-130 não precisa de sua própria entrada de energia CA — ele depende inteiramente do barramento CC que a PSM fornece. As conexões internas do barramento CC do SVM1-130 são a entrada de energia primária para a unidade.

A alta classificação de corrente do SVM1-130 — 52,2A — o coloca na extremidade superior da faixa de módulos Alpha monoeixo.

Essa capacidade de corrente reflete as necessidades dos motores que ele aciona. Um motor Alpha 22 operando em seu torque nominal requer entrega de corrente sustentada na saída nominal total do amplificador servo.

Um motor Alpha 40 em torque total requer ainda mais. A classificação do SVM1-130 acomoda essas cargas com margem para os picos de corrente dinâmicos que ocorrem durante acelerações rápidas.

A estrutura interna do SVM1-130 segue o layout padrão Alpha SVM: uma placa de controle e uma placa de fiação. A placa de controle A20B-2100-0932 executa os algoritmos de controle servo — loop de posição, loop de velocidade e loop de corrente — enquanto a placa de fiação A16B-2202-0790 fornece o acionamento de gate do estágio de potência e a detecção de corrente.

Ambas as placas são substituíveis individualmente quando um reparo direcionado é preferível à substituição completa da unidade.

Referência de Alarme

O A06B-6079-H106 exibe códigos de alarme de um único caractere em seu display LED montado na frente. Os alarmes mais comuns vistos em serviço de campo incluem:

Alarme 1 indica que o ventilador de resfriamento interno parou.

O ventilador é crítico para manter os transistores IGBT dentro de seus limites térmicos. Um ventilador parado progredirá para uma condição de sobretemperatura em minutos de operação pesada.

Alarme 2 indica baixa tensão de alimentação de controle. Alarme 5 indica baixa tensão do link CC — a tensão do barramento da PSM está abaixo do limite operacional.

Alarme 8 indica sobrecorrente no eixo L, o alarme mais comum indicando falha de fase do motor, curto-circuito no cabo do motor ou IGBTs degradados no estágio de potência. Alarmes IPM (códigos com um ponto) indicam falha do Módulo de Potência Inteligente — tipicamente sobretemperatura ou curto-circuito dentro do próprio módulo IGBT.

Contexto de Aplicação

Máquinas documentadas para usar o A06B-6079-H106 incluem o centro de usinagem vertical Youji YV1200 e o centro de torneamento Mori Seiki SL-250, entre muitos outros. Os controladores CNC que essas máquinas normalmente usam abrangem as plataformas FANUC 16MA, 16MC, 18TA, 18MC, 21TB, 16TB, 18TB e 21MB.

FAQ

P1: O SVM1-130 exibe Alarme 8 (sobrecorrente no eixo L). Os cabos do motor foram verificados e parecem intactos. O que deve ser investigado a seguir?

Após confirmar a integridade do cabo do motor, teste a resistência do enrolamento do motor e o isolamento para o terra com um testador de isolamento.

Um enrolamento de motor degradado pode atrair corrente de fase assimétrica que é registrada como sobrecorrente no acionamento.

Se o motor testar bem, o módulo de potência IGBT do acionamento pode ter se degradado — um IGBT marginal pode falhar sob corrente de carga mesmo quando passa em testes estáticos.

Um serviço de reparo de acionamento qualificado pode testar os IGBTs sob condições de carga dinâmica.

P2: Um substituto A06B-6079-H106 foi obtido. Quais configurações de jumper precisam ser verificadas antes da instalação?

A seleção da interface Tipo A / Tipo B é definida pelos jumpers JS1B e JV1B na face frontal da unidade.

A configuração do jumper deve corresponder exatamente à unidade original, pois deve corresponder à configuração da interface servo do controlador CNC para aquele eixo.

O número de portas de bateria CX5 no substituto também deve corresponder à configuração da unidade original.

Confirme ambas as configurações antes da instalação para evitar erros de comunicação ou problemas de conexão da bateria após a energização.

P3: O acionamento inicializa corretamente, mas o eixo produz ruído audível e vibração em baixas velocidades. Nenhum alarme é gerado. O que está causando isso?

Ruído e vibração em baixa velocidade sem alarme sugerem uma perturbação no loop de corrente — seja uma pequena assimetria na comutação do IGBT que cria ondulação de corrente, ou um componente degradado no circuito de medição de corrente que introduz ruído no feedback de corrente.

Verifique os parâmetros do servo em busca de quaisquer alterações em relação aos valores corretos anteriores. Se os parâmetros forem confirmados inalterados, o circuito de medição de corrente do acionamento provavelmente está degradado.

P4: Este acionamento foi descontinuado pela FANUC. Como encontrar um substituto confiável?

Unidades excedentes testadas de máquinas desativadas, unidades profissionalmente recondicionadas com componentes envelhecidos substituídos e testes funcionais sob carga de motor, e serviços de reparo de 24 horas estão todos disponíveis na cadeia de suprimentos de pós-venda.

O requisito crítico é que qualquer substituto — seja excedente ou recondicionado — tenha sido testado funcionalmente sob carga de motor real em um sistema servo de malha fechada, não apenas energizado sem um motor conectado.

Testes estáticos não confirmam a capacidade do acionamento de regular a corrente sob carga dinâmica do motor.

P5: Após substituir o SVM1-130, a precisão de posicionamento do eixo degradou ligeiramente em comparação com a unidade anterior. Todos os parâmetros foram restaurados do backup. O que deve ser verificado?

A ligeira degradação da precisão após a substituição do acionamento com parâmetros corretos está frequentemente relacionada ao cabo de feedback do encoder — especificamente, à integridade do sinal do cabo ou aos contatos do conector.

O circuito de entrada do encoder do acionamento de substituição pode ser ligeiramente diferente em seu limiar de sinal, expondo juntas de cabos marginalmente conectadas que o acionamento original tolerava. Inspecione e reconecte os conectores de feedback do encoder.

Verifique também se a revisão de hardware do acionamento de substituição corresponde à original — diferentes revisões de hardware podem ter características de ganho ligeiramente diferentes.
