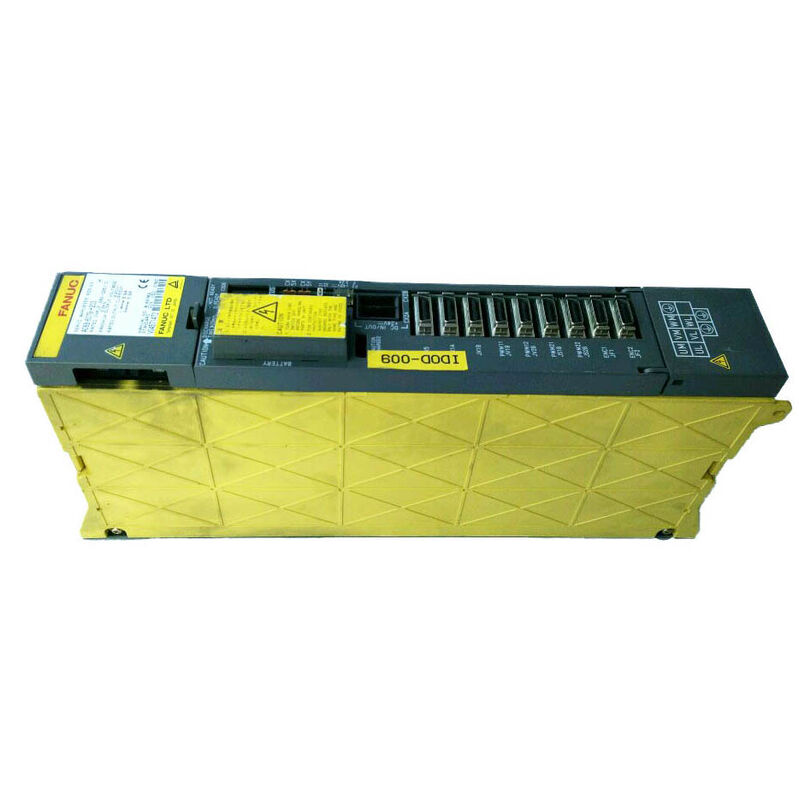

Aumentador de Servo Fanuc A06B-6079-H208

Fanuc A06B-6079-H208 | Módulo Amplificador Servo Alpha — SVM2-80/80, Eixo Duplo, 283–325V / 9.5kW, 18.7A por Eixo, Interface PWM Tipo A/B

Visão Geral

O Fanuc A06B-6079-H208 é um módulo amplificador servo série alpha de eixo duplo, designado SVM2-80/80, fornecendo 18.7A de saída contínua nominal em cada um de seus canais de eixo L e M a partir de uma entrada de barramento DC de 9.5kW.

É a configuração de dois eixos com maior corrente na série SVM2 de eixo duplo A06B-6079 — bem acima dos 12.5A por eixo do SVM2-40/40 (H206), e dimensionado especificamente para os motores α22/2000 e maiores da série alpha usados em eixos de máquinas-ferramenta CNC mais pesadas, onde a corrente alta sustentada é um requisito genuíno de usinagem.

A 18.7A por eixo, o SVM2-80/80 se aproxima do nível de saída do módulo de eixo único SVM1-80 (18.7A), mas o entrega a dois eixos independentes a partir de um único módulo de 90mm de largura.

Essa equivalência em corrente por eixo em uma pegada combinada mais estreita (90mm vs 2 × 60mm = 120mm para dois módulos SVM1-80) é a principal vantagem prática do formato SVM2-80/80 — dois eixos pesados em uma posição de módulo, retirando do barramento DC compartilhado através de um único ponto de conexão do barramento.

A classificação de entrada do barramento DC de 9.5kW reflete a demanda de potência combinada substancial de dois eixos da classe α22 em carga total simultânea.

Em uma máquina com dois canais SVM2-80/80 mais um módulo amplificador de spindle, a demanda total do barramento DC pode exceder 25kW — exigindo um PSM-18.5 ou PSM-26 para sustentar a operação completa de acionamento simultâneo.

A seleção do PSM para instalações contendo o SVM2-80/80 deve ser calculada a partir das demandas de pico combinadas reais, em vez de estimada apenas a partir das classificações da placa de identificação do motor.

Especificações Principais

Saída de Eixo Duplo de 18.7A — Desempenho de Eixo Pesado em um Módulo de Eixo Duplo

O SVM2-80/80 ocupa um nicho específico dentro da família de módulos alpha: duas unidades de acionamento de eixo pesado simultâneas. O motor α22/2000, o companheiro padrão para este módulo, produz 22N·m de torque contínuo em sua velocidade nominal de 2000rpm — substancialmente mais do que os motores α6 ou α12 menores, típicos de eixos de máquinas mais leves.

Eixos que acionam grandes massas de carro, sistemas de fusos com atrito significativo ou operações de usinagem com altas forças de corte exigem esse nível de torque sustentado, e a corrente nominal do motor reflete essa demanda diretamente na especificação de saída de 18.7A por eixo.

Dois eixos α22 em um centro de torneamento CNC de médio porte ou centro de usinagem horizontal — X e Z em um torno, X e Y em um HMC — representam uma configuração típica do SVM2-80/80. Ambos os eixos se movem simultaneamente durante o contorno, ambos aceleram juntos no início de movimentos de avanço rápido e ambos retiram da conexão do barramento DC compartilhado do módulo.

A entrada do módulo de 9.5kW reflete a demanda sustentada combinada desses dois eixos em carga de corte contínua total, enquanto a capacidade de corrente de pico dos módulos IPM lida com os transientes de aceleração sem disparar a proteção contra sobrecorrente.

Formato Mecânico — Largura de 90mm, Módulos IPM de Tamanho Completo

As dimensões de 380 × 90 × 307mm do SVM2-80/80 refletem os requisitos físicos de saída de eixo duplo de 18.7A: a largura de 90mm acomoda os dois módulos IPM de grande formato lado a lado, a placa de controle, a placa de fiação e o hardware de conexão do barramento.

Este é um módulo significativamente maior do que as variantes SVM2 de corpo estreito de 60mm — a largura adicionada é determinada pelo tamanho físico dos dispositivos IPM nesta classe de corrente.

Os módulos IPM de grande formato no H208 integram transistores de chaveamento IGBT classificados para as correntes de pico exigidas pela aceleração do motor α22, juntamente com a eletrônica de acionamento de gate e os circuitos de proteção contra sobrecorrente e sobretemperatura.

A 18.7A contínuos, a geração de calor interna é substancial — o dissipador de calor externo do módulo e o ventilador interno trabalham juntos para manter as temperaturas da junção do IPM dentro dos limites operacionais seguros.

Um ventilador de refrigeração defeituoso no H208 leva a uma sobrecarga térmica rápida que, se não corrigida, danifica permanentemente os módulos IPM.

Compatibilidade de Controle CNC — Sistemas FANUC de Geração Intermediária

O A06B-6079-H208 é documentado como compatível com os sistemas de controle FANUC 16MC, 16MA, 18TA, 18MC, 21TB, 16TB, 18TB e 21MB — os controles CNC que dominaram o mercado de centros de usinagem e centros de torneamento de médio porte durante a janela de produção ativa da série alpha.

Esses controles ainda operam máquinas de produção em número significativo globalmente, tornando o SVM2-80/80 uma peça de reposição consistentemente procurada para manutenção, em vez de uma relíquia histórica.

Exemplos específicos de máquinas onde o SVM2-80/80 aparece incluem o Dainichi F25M e o Mori Seiki SL-250 — ambos tornos CNC de médio porte que usam motores da classe α22 em seus eixos de usinagem primários.

A combinação desses tipos de máquinas com este módulo específico reflete uma geração de design onde módulos de eixo duplo nesta classe de corrente eram uma solução comum para configurações de tornos e centros de usinagem de médio porte.

FAQ

Q1: Como o SVM2-80/80 se compara ao uso de dois módulos SVM1-80 (A06B-6079-H105) separados?

Ambas as abordagens fornecem 18.7A por eixo usando o mesmo barramento DC PSM alpha. O SVM2-80/80 ocupa 90mm de trilho vs 2 × 60mm = 120mm para duas unidades SVM1-80. O SVM2 usa menos pontos de conexão do barramento DC e requer um conjunto a menos de cabos de interface CNC.

O par SVM1 fornece isolamento completo de falhas — um SVM1-80 defeituoso em um eixo pode ser substituído enquanto o outro eixo continua operando.

O SVM2-80/80 desliga ambos os eixos quando qualquer canal apresenta alarme. Os fabricantes de máquinas geralmente preferem o SVM2 para design compacto de gabinete; engenheiros de serviço às vezes preferem pares SVM1 para flexibilidade de manutenção em máquinas de produção críticas.

Q2: Qual tamanho de PSM é necessário para suportar o A06B-6079-H208 em uma pilha completa de acionamentos de máquina?

O SVM2-80/80 consome 9.5kW do barramento DC em carga total combinada. Adicione as demandas do PSM de todos os outros módulos: um torno de médio porte típico com um SVM2-80/80 (9.5kW), um SVM1-20 para o eixo C (1.25kW) e um spindle SPM-11 (17.5kW) totaliza uma demanda de pico de 28.25kW.

Isso excede um PSM-18.5 padrão e requer um PSM-26.

Sempre calcule a partir das demandas simultâneas de pico dos módulos — o PSM não deve ser subdimensionado ou alarmes de subtensão do link DC (Alarme 5: LVDC) aparecerão durante as sequências de movimento simultâneo mais exigentes da máquina.

Q3: O ventilador de refrigeração é interno — como sua condição é monitorada?

O código de alarme 1 do módulo (FAL: alarme de ventilador) é ativado quando o ventilador interno para ou cai abaixo da velocidade mínima. No display do operador do CNC, isso geralmente aparece como um alarme SV com o código de falha do ventilador.

Se a máquina gerar este alarme, mas limpá-lo ao ligar e não repetir imediatamente, o ventilador pode estar travando intermitentemente — um rolamento desgastado é a causa usual.

A falha do ventilador deve ser tratada imediatamente porque os módulos IPM do H208 a 18.7A geram energia térmica que excede a capacidade de resfriamento passivo do dissipador de calor em minutos após a falha do ventilador sob carga.

Q4: As dimensões do H208 mostram 90mm de largura — isso afeta sua localização física no trilho do amplificador alpha?

A largura de 90mm ocupa o mesmo tipo de trilho de módulo alpha que os módulos SVM2 de 60mm de largura, mas requer 90mm de espaço livre no trilho (vs 60mm para os módulos estreitos). Em gabinetes originalmente projetados para módulos SVM estreitos, adicionar um SVM2-80/80 requer verificar se 90mm de trilho está disponível na posição de montagem pretendida.

A profundidade de 307mm do módulo também é significativa — é necessária uma profundidade de painel de gabinete de pelo menos 307mm atrás do painel frontal, mais espaço livre para a conexão do barramento DC na parte traseira.

Q5: Qual padrão de alarme distingue uma falha no eixo L de uma falha no eixo M no A06B-6079-H208?

Os códigos do display LED de 7 segmentos seguem um padrão específico do canal: Alarme 8 (HCL) indica sobrecorrente no eixo L; Alarme 9 (HCM) indica sobrecorrente no eixo M. Falhas específicas do IPM são indicadas como 8. (IPML) para o eixo L e 9. (IPMM) para o eixo M.

Falhas combinadas de canal aparecem como letras minúsculas: b (sobrecorrente L+M), C (M+N), d (L+N), E (todos os três).

Esses códigos identificam diretamente o canal afetado, permitindo que a sequência de diagnóstico se concentre imediatamente no motor, cabo e estágio de saída apropriados, em vez de testar ambos os canais em sequência.

O número de alarme do eixo do CNC cruza o código do canal do H208 com o eixo específico da máquina (X, Z ou outro) que gerou a falha.
