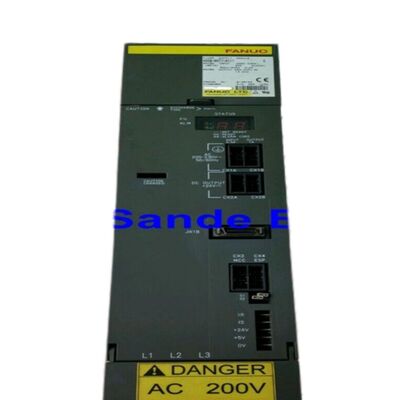

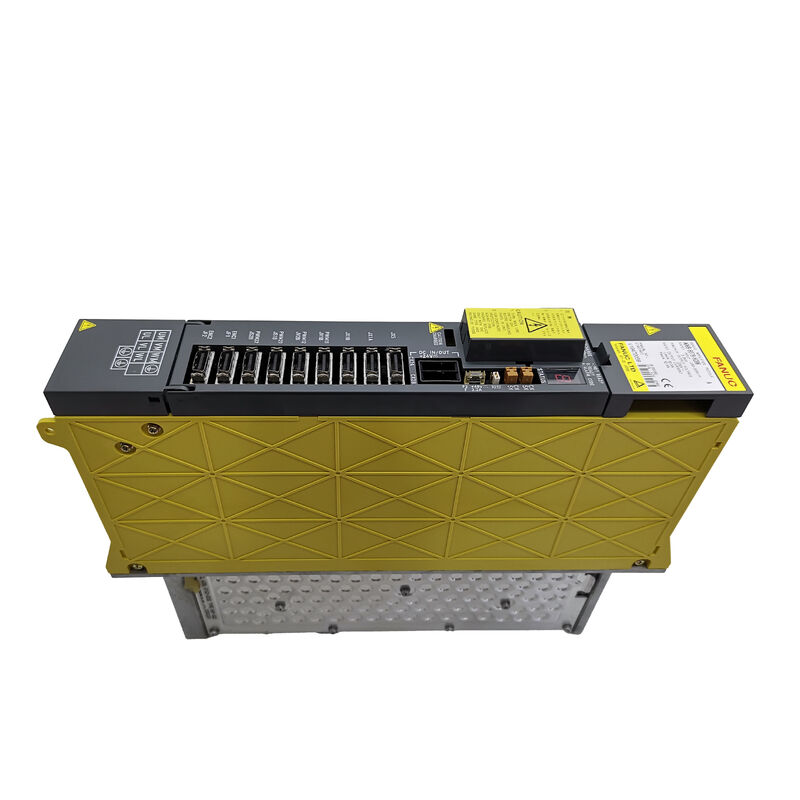

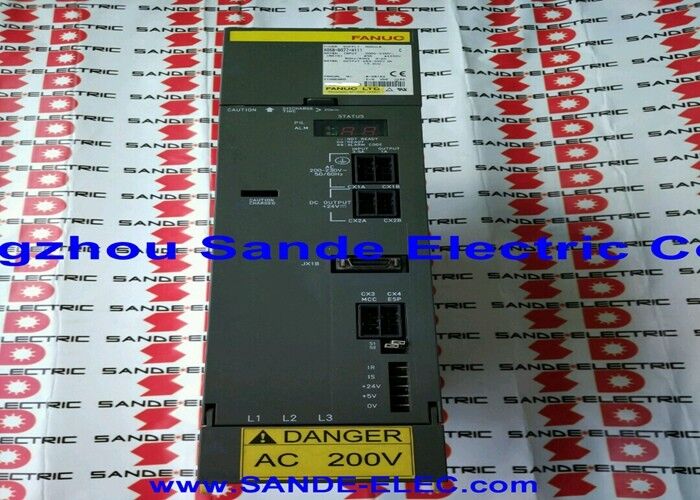

Fanuc A06B-6079-H301 | Módulo Amplificador Servo Alpha de 3 Eixos — SVM3-12/12/12, 283–325V / 1.85kW, 3.0A por Eixo, Interface PWM Tipo A

Visão Geral

O Fanuc A06B-6079-H301 é o módulo de três eixos com menor corrente na série de amplificadores servo alpha da Fanuc, designado SVM3-12/12/12. Ele fornece 3.0A de saída contínua nominal em cada um de seus três canais — L, M e N — a partir de uma entrada de barramento DC de 1.85kW, tornando-o o módulo de acionamento padrão para máquinas CNC de três eixos equipadas com motores da série alpha menores nas classes α1/3000 e α2/2000.

O módulo de 90mm de largura abriga três estágios de saída de transistor de 20A, uma placa de fiação compartilhada e um único conjunto de placa de controle, todos alimentados pela barra de barramento DC do PSM alpha.

O formato SVM3 consolida três acionamentos de eixo independentes em um único módulo físico. Em vez de ocupar três posições SVM1 separadas no trilho do amplificador, um SVM3-12/12/12 cobre todos os três eixos a partir de um único slot de 90mm.

Essa consolidação reduz os pontos de conexão do barramento DC, simplifica o chicote de cabos entre a pilha de módulos e a interface de eixo do CNC, e produz um gabinete de acionamento mais compacto para as máquinas pequenas que normalmente usam este acionamento — centros de usinagem verticais compactos, centros de usinagem horizontais pequenos e máquinas CNC de eletroerosão a fio e eletroerosão por penetração onde todos os três eixos suportam cargas leves dentro do envelope de 3.0A por eixo.

A interface Tipo A marca o H301 como um módulo de protocolo PWM, comunicando-se com o CNC via um loop de feedback PWM serial em vez do barramento de fibra óptica FSSB usado em módulos posteriores da série alpha-i.

Os controles FANUC 0-C, 0-MD, 0-MF e as primeiras séries 15, 16, 18 e 21 suportam esta interface Tipo A, tornando o H301 compatível com uma ampla gama de gerações de máquinas construídas durante o período principal de produção da série alpha.

Especificações Principais

Arquitetura SVM3 de Três Canais — Espaço e Simplicidade

No design do gabinete da série alpha da Fanuc, o PSM fornece o barramento DC e cada módulo SVM retira dele em paralelo. O SVM3-12/12/12 acessa este barramento em um único ponto de conexão para todos os três canais, enquanto fornece três conexões de saída de motor independentes (terminais U, V, W para cada um de L, M, N).

A placa de controle processa comandos PWM do CNC para todos os três eixos e gera os sinais de gate para cada estágio de saída independentemente — um erro de posição ou falha de corrente no eixo N, por exemplo, não afeta diretamente o controle dos eixos L ou M, embora a resposta de alarme no nível do módulo pare todos os três canais até que a falha seja resolvida.

Os três módulos de transistor de 20A dentro do H301 fornecem margem de corrente de pico acima da saída contínua nominal de 3.0A — transientes de aceleração em até mesmo motores alpha pequenos podem consumir várias vezes a corrente nominal contínua por curtos períodos.

A classificação de 20A do transistor define a corrente instantânea máxima que cada canal pode suportar, governada pelos parâmetros de limite de corrente do CNC e pela especificação de corrente de pico do próprio motor. Operar dentro desses limites é o que protege tanto os transistores quanto os enrolamentos do motor ao longo da vida útil do acionamento.

α1/3000 e α2/2000 — Adequação à Aplicação

O α1/3000 é o motor alpha compacto e de serviço leve da Fanuc — baixa inércia, alta velocidade, adequado para acionamentos de mesa e selas de VMC pequenas onde as velocidades de avanço rápido são importantes e os requisitos de torque de corte são moderados.

O α2/2000 produz torque mais alto em uma velocidade nominal ligeiramente menor, mais adequado para eixos com maior massa de carro ou maior atrito na transmissão. Ambos os modelos de motor operam confortavelmente dentro da classificação contínua de 3.0A do SVM3-12/12/12 em condições normais de usinagem em máquinas-ferramenta pequenas.

Para máquinas CNC de eletroerosão, a configuração servo alpha de três eixos com o SVM3-12/12/12 é essencialmente a arquitetura padrão — a eletroerosão requer posicionamento preciso em baixa velocidade em vez de avanços rápidos de alta velocidade, e o controle de corrente preciso dos motores alpha pequenos em baixas velocidades produz o movimento suave do eletrodo do qual a qualidade do acabamento superficial da eletroerosão depende.

FAQ

P1: Qual é a diferença entre os módulos A06B-6079-H301 (Tipo A) e A06B-6080-H301 (Tipo B) SVM3-12/12/12?

Ambos são módulos SVM3-12/12/12 eletricamente idênticos com a mesma entrada de 1.85kW, saída de 3.0A por eixo e tensão de saída de 230V.

A diferença é a interface serial do CNC: Tipo A (A06B-6079) para controles das séries 0-C, 15A, 16A, 18A, 21A; Tipo B (A06B-6080) para controles das séries 0-MD/MF, 15B, 16B, 18B, 21B. A topologia da conexão da bateria do encoder absoluto também difere entre os tipos. Sempre confirme o tipo de interface da série de controle antes de adquirir um módulo de substituição.

P2: Um dos três canais pode ser usado como reserva enquanto os outros dois funcionam normalmente?

Não. O módulo SVM3 não possui provisão para desabilitar canais individuais enquanto executa outros — todos os três canais são alimentados pelo mesmo barramento DC e compartilham a mesma fonte de alimentação da placa de controle. Em caso de falha em um único motor ou cabo de eixo, o módulo alarmará e desligará todos os três canais simultaneamente.

Restaurar a operação em dois eixos enquanto o terceiro está inativo requer isolar o motor/cabo defeituoso ou substituir dois módulos SVM1 pelos dois eixos de trabalho, o que raramente é prático em campo em comparação com a troca do módulo SVM3 completo.

P3: Que manutenção de rotina o A06B-6079-H301 requer?

O ventilador de resfriamento interno é o principal item de manutenção — falha do ventilador leva a sobrecarga térmica rápida sob carga. A condição do ventilador deve ser verificada durante a manutenção programada da máquina por observação (operação audível, movimento visual das pás) e monitorando o histórico de alarmes SV do CNC para avisos térmicos.

A bateria de backup do encoder absoluto deve ser substituída em uma programação consistente com a especificação de vida útil da bateria da Fanuc — tipicamente a cada dois a três anos em uso contínuo de produção. A condição da junção do transistor não é reparável pelo usuário, mas as instalações de reparo a avaliam durante a reforma do módulo.

P4: A placa de fiação A16B-2202-0780 — qual é o seu papel e está disponível separadamente?

A A16B-2202-0780 é a placa de fiação interna que roteia sinais entre a interface do CNC, a placa de controle e os três módulos de transistor de estágio de saída.

Ela também carrega os conectores de feedback do motor e de sinal de freio.

A Fanuc não vende esta placa como uma peça de serviço separada. Instalações de reparo especializadas podem tê-la em estoque de serviço para reparo em nível de componente do módulo.

Para a maioria das situações de manutenção de campo, a troca completa do módulo é a abordagem prática — tentar reparo em nível de PCB sem equipamento de teste e estoque de componentes adequados não é recomendado.

P5: Alarme 8, 9 ou A no LED do módulo — qual é a sequência de diagnóstico?

Esses códigos de alarme indicam alta corrente ou curto-circuito na saída do acionamento ou no motor. Comece desligando e desconectando os cabos de alimentação do motor dos terminais U, V, W do módulo. Ligue novamente — se o alarme desaparecer, a falha está no motor ou no cabo do motor, não no módulo.

Verifique a resistência de isolamento dos enrolamentos do motor entre cada enrolamento e a terra de proteção (valores aceitáveis são várias centenas de megaohms ou mais).

Se o alarme persistir com os cabos do motor desconectados, a falha está no estágio de saída do módulo — o módulo requer reparo ou troca.

Esta sequência de teste evita a substituição desnecessária de um módulo que pode estar em bom estado enquanto a causa raiz é um motor defeituoso.
