FANUC A06B-6079-H304 — Alpha SVM3-20/20/20: Três Eixos Através de um Barramento de Alimentação Compartilhado

A Arquitetura Vem Primeiro

Nem todos os amplificadores servo FANUC alpha são o mesmo tipo de dispositivo. Alguns são unidades autônomas que se conectam diretamente à energia CA de entrada, a retificam internamente e acionam seus motores independentemente. Outros são módulos — estágios de saída construídos para fins específicos que recebem energia CC já convertida de uma fonte compartilhada e se concentram inteiramente no controle do motor. O A06B-6079-H304 pertence firmemente à segunda categoria, e entender essa distinção é a coisa mais importante a saber antes de encomendar, instalar ou solucionar problemas desta unidade.

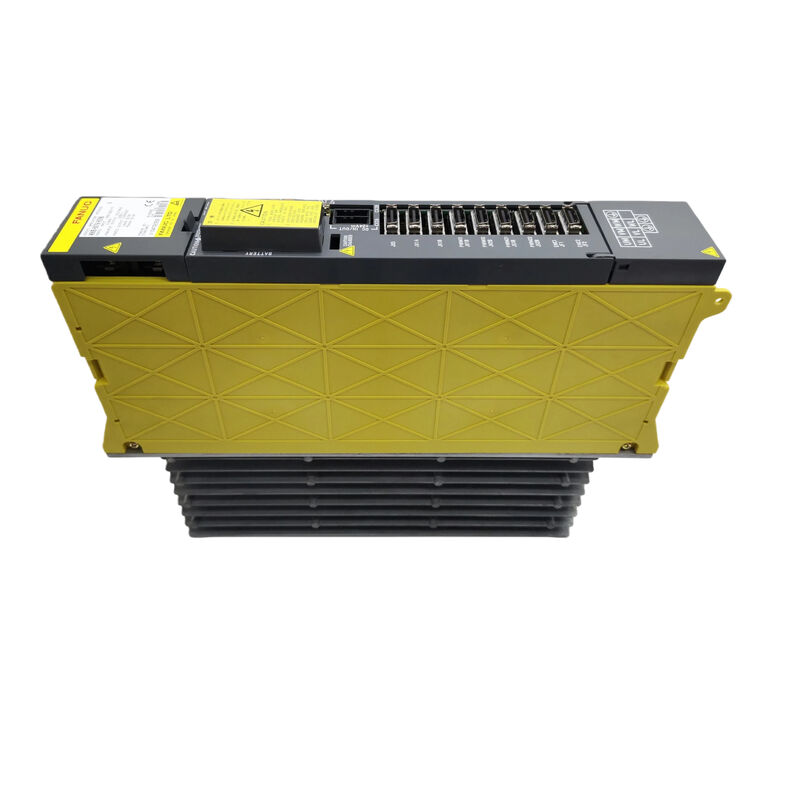

Designado SVM3-20/20/20 — Módulo Amplificador Servo, três eixos, classe 20 em todos os três canais — o H304 recebe sua tensão de barramento CC de um Módulo de Fonte de Alimentação (PSM) que é instalado separadamente no mesmo gabinete de acionamento. O PSM lida com a conversão CA-CC para todo o gabinete. O SVM3 não lida com nada além do controle de corrente para os eixos L, M e N. Ele não retifica. Ele não possui seu próprio banco de capacitores para o barramento principal. Desconecte o PSM, e todos os módulos SVM que compartilham esse barramento param de funcionar imediatamente.

Esta arquitetura não é uma limitação — é um compromisso de engenharia deliberado que consolida a conversão de energia em um único estágio eficiente, permitindo que múltiplos módulos SVM de diferentes contagens de eixos e classificações de corrente compartilhem uma piscina de energia comum. O compromisso é que um SVM3-20/20/20 é apenas metade da instalação. A outra metade é o PSM.

A Sande Electric carrega o A06B-6079-H304 em condições novas e usadas, enviando para todo o mundo em 0–3 dias úteis.

SVM vs SVU: A Distinção Que Determina Sua Instalação Inteira

Como a FANUC usou rotulagem de produto semelhante em suas famílias de amplificadores servo alpha, um engenheiro de manutenção que procura uma substituição de acionamento pode facilmente encontrar tanto o 6079 SVM quanto o 6089 SVU em catálogos, às vezes listados lado a lado. Eles não são intercambiáveis, e a diferença vai mais fundo do que os pinos dos conectores.

A tabela abaixo captura a divisão principal:

Quando uma máquina foi projetada em torno da arquitetura 6079 SVM, todo o gabinete — PSM, um ou mais módulos SVM, cabos e conexões de barramento — reflete essa escolha. Substituir um H304 por um SVU equivalente em corrente exigiria a adição de uma conexão de energia CA autônoma e a eliminação da alimentação do barramento CC. Isso é uma recablagem do gabinete, não uma troca de módulo.

O H304 Dentro da Faixa SVM3: Por Que Três Eixos Iguais a 5.9A

A família 6079 SVM3 cobre múltiplas combinações de corrente de três eixos. O H304 é a variante simétrica 20/20/20 — todos os três eixos a 5.9A, todos acionando motores alpha na classe α2/3000 a α4/4000. Sua posição entre as outras variantes SVM3 revela onde ele foi destinado a se encaixar:

O H304 é o topo da faixa de três eixos de corrente igual antes de passar para configurações com um eixo N de maior corrente. Centros de usinagem e centros de torneamento onde três eixos carregam motores de classe semelhante sob trabalho comparável — eixos X, Y e Z em um VMC de médio porte, por exemplo — são o lar natural para este módulo. Onde um eixo genuinamente precisa de mais de 5.9A, o H305, H306 ou H307 o atende sem alterar os outros eixos.

Selecionar a variante errada desta lista é uma fonte comum de erros ao adquirir módulos de substituição. Um H303 (12/20/20) em uma máquina que originalmente tinha um H304 (20/20/20) sub-alimentará o motor do eixo L e disparará alarmes de sobrecorrente do eixo L sob qualquer carga de corte significativa. Sempre verifique os requisitos de corrente de todos os três eixos antes de encomendar.

A Armadilha da Interface 6079 vs 6096: Mesmo Nome de Módulo, Gerações Diferentes

A família 6079 SVM tem uma geração sucessora direta: o 6096 SVM com FSSB (Fanuc Serial Servo Bus). As duas gerações compartilham nomes de modelo idênticos — SVM3-20/20/20 — e fatores de forma quase idênticos. A diferença é a interface servo entre o CNC e o módulo.

O 6079 H304 usa uma interface PWM paralela Tipo A, conectando-se a gerações CNC FANUC mais antigas (Series 15, 16, 18, 21 não-i) via um pacote de cabos paralelos da placa de interface servo do CNC. O equivalente 6096 — também designado SVM3-20/20/20, mas com número de pedido A06B-6096-H304 — usa interface de fibra óptica FSSB, conectando-se via cabo de fibra óptica de plástico a controles CNC da série i.

Os dois não são compatíveis entre si. Um módulo 6096 instalado em uma máquina com um CNC não-i e placa servo Tipo A não se comunicará. Um módulo 6079 instalado em uma máquina configurada para FSSB falhará de forma semelhante na inicialização. Se você estiver adquirindo uma substituição e souber que a máquina executa um CNC Series 16 ou 18 (não-i), o 6079 H304 é a peça correta. Se a máquina executa um 16i, 18i ou 0i-C/D, o 6096 H304 é necessário. A verificação mais segura é o número da peça no próprio módulo instalado — os quatro dígitos do meio do número de pedido A06B (6079 vs 6096) tornam a geração da interface inequívoca.

Especificações Técnicas

Dimensionamento do PSM e o H304: O Que o Módulo de Fonte de Alimentação Deve Lidar

Instalar ou substituir um SVM3-20/20/20 levanta uma questão que é fácil de ignorar: o PSM existente tem capacidade suficiente para suportar a carga? O H304 consome do barramento CC compartilhado em até 3.7kW sob carga total simultânea de três eixos. Se módulos SVM adicionais compartilharem o mesmo PSM — que é a configuração normal em um centro de usinagem multieixos — o PSM deve ser dimensionado para a soma da demanda de potência de pico de todos os módulos, não apenas do H304 sozinho.

A série PSM alpha da FANUC (A06B-6077) vem em várias classificações de potência. Ao adicionar um H304 de substituição a um gabinete, confirme que a capacidade de saída nominal do PSM instalado não está sendo excedida pela soma de todos os módulos SVM no sistema. Um PSM operando acima de sua classificação térmica mostrará alarmes de subtensão do barramento CC sob cargas de corte multieixos pesadas — um padrão de alarme que se parece com uma falha do módulo, mas se origina no estágio de fonte de alimentação.

Este cálculo é mais relevante quando o H304 está sendo instalado no lugar de uma variante SVM3 de menor corrente (por exemplo, substituindo um módulo H301 de três eixos 12/12/12 por um H304 de três eixos 20/20/20), onde a carga total do barramento aumenta. Em uma substituição H304 idêntica, o dimensionamento existente do PSM permanece válido.

Pedido, Pagamento e Envio

Envio mundial via DHL e FedEx em 0–3 dias úteis a partir do pagamento confirmado. Frete combinado está disponível para pedidos de várias unidades.

Métodos de pagamento aceitos:

• Transferência Bancária (T/T) — todos os valores de pedido
• PayPal — pedidos de até USD $500
• Western Union — todos os valores de pedido

Impostos e taxas de importação são de responsabilidade do comprador no destino.

Política de Garantia e Devolução

Devoluções aceitas para unidades que chegam danificadas, incompletas, não conforme descrito ou confirmadas como não funcionais dentro de 4 dias após o recebimento. O rótulo de garantia deve permanecer intacto. Os custos de envio de devolução são por conta do comprador. Devoluções por erros de pedido ou mudança de ideia não são aceitas.

Perguntas Frequentes

P1: O SVM3-20/20/20 da minha máquina falhou, e estou vendo alarmes em todos os três eixos simultaneamente. O módulo H304 em si pode causar a falha de todos os três eixos ao mesmo tempo, ou devo olhar para o PSM primeiro?

R: Ambos os cenários são possíveis, e o LED de 7 segmentos no módulo é a ferramenta de diagnóstico mais rápida para distingui-los. Se o LED mostrar um alarme de classe de tensão — especificamente códigos relacionados a subtensão do barramento CC ou falha de carga do barramento — a falha se origina no caminho da fonte de alimentação compartilhada, significando o próprio PSM, o fusível do barramento CC ou a fiação do barramento entre o PSM e o módulo SVM. Se o LED mostrar códigos de estágio de saída (códigos de sobrecorrente ou falha de IPM em eixos individuais), os estágios de saída do módulo estão mais provavelmente envolvidos. Uma primeira verificação prática antes de condenar qualquer componente: verifique a tensão do barramento CC nos terminais de entrada CC do módulo SVM com um DMM enquanto o sistema está ligado, mas antes de habilitar os eixos. O barramento deve estar dentro da especificação de 283–325V CC. Se a tensão do barramento estiver baixa ou ausente enquanto o PSM não mostra nenhuma falha própria, verifique a fiação e o fusível do barramento entre eles. Se a tensão do barramento estiver correta e o módulo ainda falhar na inicialização, o módulo é a fonte de falha mais provável.

P2: Existe o risco de pedir acidentalmente o 6096 H304 quando preciso do 6079 H304? Eles parecem aparecer juntos nos resultados de pesquisa.

R: Sim, este é um dos erros de pedido mais comuns na família alpha SVM, precisamente porque ambos são designados SVM3-20/20/20 e parecem quase idênticos fisicamente. A verificação definitiva é o número de pedido de seis dígitos no meio do número da peça FANUC: 6079 para interface Tipo A (a variante da sua máquina se ela executa Series 16 ou 18 não-i), e 6096 para interface FSSB (necessário para 16i, 18i e outros CNCs da série i). Se você estiver pedindo com base no modelo CNC da máquina, confirme se a designação do CNC termina em "-i" — um Series 16 é não-i, um Series 16i é da série i. O número da peça da placa de interface servo dentro do gabinete CNC é outro indicador confiável: placas na faixa A16B-2200-xxxx e A16B-2202-xxxx geralmente indicam Tipo A (compatível com 6079), enquanto placas A16B-3200-xxxx estão associadas ao FSSB (compatível com 6096). Em caso de dúvida, compartilhe o número completo da peça do módulo instalado da etiqueta conosco antes de confirmar seu pedido.

P3: A máquina tem três eixos através deste SVM3-20/20/20. Após a substituição do módulo, algo precisa ser reinicializado nos parâmetros do CNC, ou é realmente plug-and-play?

R: Para uma substituição idêntica do mesmo tipo de módulo (H304 por H304), os parâmetros servo do CNC — códigos do motor, limites de corrente, ganho de posição, ganhos do loop de velocidade — permanecem armazenados no próprio CNC e não são afetados pela troca do módulo. O SVM3-20/20/20 não armazena parâmetros de eixo internamente. Uma vez que o módulo de substituição esteja mecanicamente encaixado, os cabos de barramento e interface sejam reconectados, e o sistema seja ligado, o CNC retomará a comunicação com o novo módulo usando o conjunto de parâmetros existente. No entanto, duas coisas valem a pena confirmar após a energização: primeiro, que nenhum eixo mostra um alarme servo relacionado a incompatibilidade de parâmetros (o que indicaria que o código do motor ou o parâmetro de classe de corrente no CNC não corresponde ao motor realmente conectado), e segundo, que a função de retorno de referência (home) do CNC funciona corretamente em todos os três eixos após o primeiro ciclo de energia, pois os dados de posição absoluta mantidos na memória com backup de bateria do CNC podem precisar ser restabelecidos se a máquina ficou desligada por um período prolongado.

P4: A máquina usa este H304 nos eixos X, Y e Z. O eixo N (Z) tende a funcionar mais intensamente porque carrega o peso da cabeça do fuso. Devo considerar uma variante SVM3 diferente com um eixo N de maior corrente, como o H307 (SVM3-20/20/40)?

R: Somente se a especificação do motor do eixo Z realmente exigir mais de 5.9A. A decisão deve ser guiada pela placa de identificação do motor e pelos parâmetros do eixo servo do CNC, não apenas pela percepção operacional. Um eixo Z carregando uma cabeça de fuso pesada sob gravidade verá uma demanda de torque contínuo maior do que um eixo horizontal — mas se isso se traduz em uma demanda de corrente excedendo 5.9A depende inteiramente da corrente nominal do motor e de como o OEM original da máquina dimensionou o acionamento para esse eixo. Verifique a placa de identificação do motor do eixo Z e confirme sua corrente nominal em relação à saída de 5.9A (classe 20) do H304. Se o motor estiver na classe α4/4000 ou inferior e foi originalmente emparelhado com o H304, a tabela de emparelhamento motor-acionamento da FANUC considera isso uma combinação válida sob o ciclo de trabalho normal da máquina. Se você estiver experimentando alarmes térmicos do eixo Z ou disparos de sobrecorrente sob cargas de corte normais com os parâmetros corretos do motor definidos, consulte o ajuste de parâmetros servo antes de alterar o tamanho do acionamento — um parâmetro de rampa de aceleração excessivamente agressivo no eixo Z pode exceder a classificação de corrente do acionamento, mesmo quando o acionamento está corretamente dimensionado para o motor.

P5: Preciso adquirir várias unidades H304 como peças de reposição para uma linha de produção com várias máquinas idênticas. Qual é a melhor maneira de garantir que as unidades que recebo sejam genuínas FANUC?

R: Acionamentos FANUC não originais ou mal representados circulam no mercado de excedentes, particularmente para peças legadas de alta demanda. Ao adquirir várias unidades, várias verificações físicas na chegada reduzem significativamente o risco.

Primeiro, o rótulo FANUC no módulo deve mostrar impressão clara e consistente com o número completo da peça, um número de série e o país de origem (Japão).

O rótulo não deve mostrar sinais de reaplicação — verifique as bordas para levantamento ou desalinhamento com a carcaça do módulo.

Segundo, as carcaças dos conectores e a qualidade da placa visíveis através de quaisquer aberturas de ventilação devem ser consistentes com os padrões de fabricação FANUC — fontes de serigrafia de placa desalinhadas ou componentes mal encaixados são sinais de alerta.

Terceiro, verifique a unidade contra números de placa de circuito impresso conhecidos e bons: a placa de fiação em um H304 genuíno deve ser uma A16B-2202-0786 e a placa de controle uma A20B-2001-0950. Se um fornecedor não puder ou não quiser confirmar essas designações de placa, trate isso como um aviso. Entre em contato conosco antes de fazer um pedido de várias unidades para discutir o histórico de inspeção e confirmar a autenticidade da peça para sua necessidade de volume.
