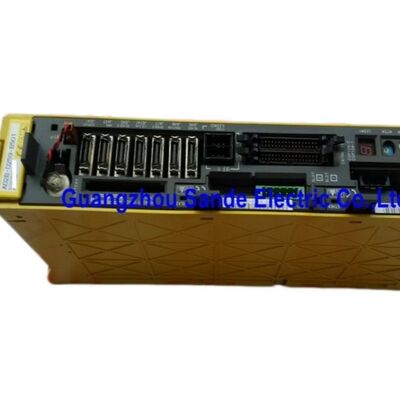

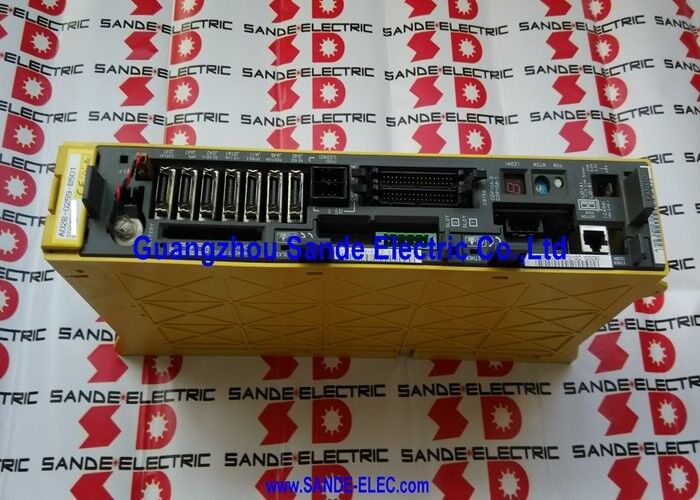

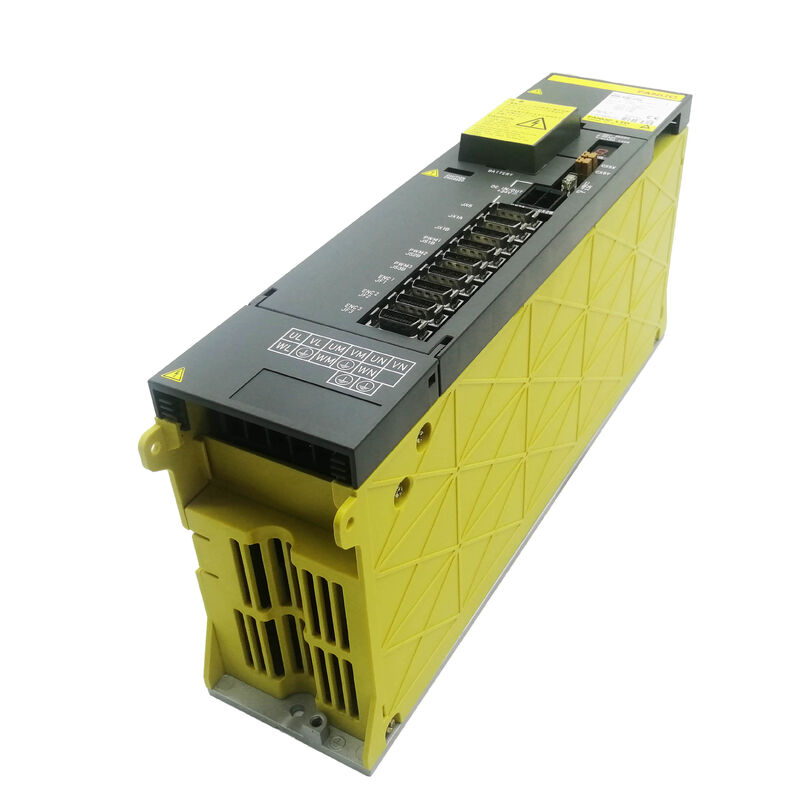

O módulo Fanuc Servo A06B-6080-H307 A06B6080H307 A06B-6080-H307

Fanuc A06B-6080-H307 | Módulo Amplificador Servo Alpha — SVM3-20/20/40, Tipo B de 3 Eixos, 283–325V / 4.35kW, 5.9A / 5.9A / 12.5A

Visão Geral

O Fanuc A06B-6080-H307 é um módulo amplificador servo alpha de três canais, designado SVM3-20/20/40, fornecendo saída de corrente assimétrica em seus três canais de eixo: os canais L e M entregam 5.9A de saída contínua compatível com motores da classe αC6/2000, enquanto o canal N entrega 12.5A de saída contínua para um motor de classe α22/2000 mais pesado. Esta configuração assimétrica de três eixos é uma ferramenta prática de projeto de máquina — permite que três eixos de classes de motor diferentes sejam atendidos por um único módulo, sem exigir o custo de um módulo de maior corrente para todos os três canais ou a complexidade do gabinete de módulos de eixo único separados para cada um.

A série A06B-6080 é a contraparte com interface Tipo B da série A06B-6079 Tipo A. Ambas as séries contêm as mesmas designações de modelo SVM e classificações elétricas idênticas, mas se comunicam com o CNC através do protocolo PWM Tipo B em vez do Tipo A.

A interface Tipo B é usada com os controles das Séries 0-MD, 0-MF, 15B, 16B, 18B e 21B — a geração com sufixo B dos controles CNC da Fanuc que evoluiu em paralelo com os controles com sufixo A equipados com Tipo A.

Mecanicamente e eletricamente, as duas séries são intercambiáveis; a configuração da interface determina qual é a correta para uma determinada máquina.

Na prática, a configuração SVM3-20/20/40 aparece em máquinas onde dois eixos compartilham uma classe de motor semelhante (dois eixos de classe αC6 — talvez X e Y, ou eixos rotativos A e C) enquanto um eixo mais pesado (eixo Z com carga assistida por gravidade, ou uma mesa rotativa grande) requer o canal N de classe α22.

O único módulo de 90mm de largura lida com todos os três sem expandir a pegada da trilha de acionamento além do que um SVM3-20/20/20 de três canais mais simples ocuparia.

Especificações Principais

Arquitetura Assimétrica de Três Eixos — Configuração de Corrente 20/20/40

A designação de corrente SVM3-20/20/40 identifica a classe de corrente de pico de cada canal na convenção de numeração interna da Fanuc: "20" corresponde à classe de saída contínua de 5.9A (acionada por módulos IPM de classe 50A), e "40" corresponde à classe de saída contínua de 12.5A (acionada por módulos IPM maiores capazes das correntes sustentadas e de pico mais altas que o motor do canal N exige).

Três módulos IPM diferentes cabem na largura de 90mm porque o tamanho físico de cada IPM escala com sua classificação de corrente — os IPMs de classe "20" para L e M são menores que o IPM de classe "40" para N, permitindo que todos os três coexistam no formato compacto de 90mm.

A maior capacidade de corrente do IPM do canal N é o motivo pelo qual o A06B-6080-H307 consome 4.35kW do barramento DC em vez dos 3.7kW do SVM3-20/20/20 simétrico (H304) — os 0.65kW adicionais refletem a maior demanda de potência sustentada do motor α22 no canal N.

Interface Tipo B — Contexto de Compatibilidade CNC

O protocolo serial de feedback PWM Tipo B no A06B-6080-H307 é o padrão de interface para os controles CNC da série B da Fanuc.

Funcionalmente idêntico à arquitetura de loop de posição/velocidade/corrente da interface Tipo A, o Tipo B difere nos parâmetros específicos de comunicação serial e no tempo que o CNC usa para transmitir comandos de eixo e receber feedback.

Uma máquina configurada com controles Tipo B deve usar módulos SVM Tipo B em toda a sua pilha de acionamento — misturar módulos Tipo A em uma instalação Tipo B produzirá erros de comunicação entre o CNC e o módulo afetado.

O A06B-6080-H307 é testado e certificado nos controles FANUC 0-C, 0-D, 16, 18 e 21 da geração na configuração de interface Tipo B.

Sua compatibilidade com esta geração de controle o coloca em uma grande base instalada de máquinas-ferramenta CNC construídas nas décadas de 1990 e início de 2000 — máquinas que permanecem em produção ativa e regularmente requerem a substituição de módulos servo à medida que os componentes originais envelhecem.

FAQ

Q1: Qual é a diferença funcional entre o A06B-6080-H307 (Tipo B) e o A06B-6079-H307 (Tipo A)?

Ambos são módulos de três eixos SVM3-20/20/40 com classificações elétricas idênticas: 5.9A em L e M, 12.5A em N, entrada de 4.35kW, barramento DC de 283–325V. A única diferença é a interface de comunicação CNC.

O A06B-6079-H307 (Tipo A) funciona com controles das Séries 0-C, 15A, 16A, 18A, 21A. O A06B-6080-H307 (Tipo B) funciona com controles das Séries 0-MD, 0-MF, 15B, 16B, 18B, 21B. Substituir um pelo outro sem reconfigurar a interface CNC produzirá alarmes de comunicação. Sempre confirme o tipo de CNC da máquina antes de fazer o pedido.

Q2: O canal N carrega 12.5A — ele também pode executar um motor menor como os de L e M?

Sim. A classificação de 12.5A do canal N é a corrente contínua máxima que ele fornecerá; ele não força o motor a consumir essa corrente. Se um motor de classe αC6 menor (necessitando de 5.9A) for conectado ao canal N, o acionamento operará a aproximadamente metade da capacidade do canal N. Os parâmetros servo devem ser definidos para o modelo de motor real em N.

Não há danos elétricos em usar um canal de saída com classificação mais alta com um motor com classificação mais baixa. No entanto, o oposto — conectar um motor de 12.5A ao canal L ou M de 5.9A — causaria alarmes de sobrecorrente sob operação de carga total.

Q3: Quais alarmes CNC identificam qual canal específico no A06B-6080-H307 falhou?

O LED de 7 segmentos no módulo exibe códigos de alarme específicos do canal. Alarme 8 (HCL) indica sobrecorrente do eixo L; Alarme 9 (HCM) indica sobrecorrente do eixo M; Alarme A (HCN) indica sobrecorrente do eixo N.

O número de alarme SV do CNC identifica o eixo da máquina correspondente (X, Y, Z). Alarmes de canal combinados (b, C, d, E) indicam múltiplas falhas simultâneas.

A sequência de diagnóstico padrão é desconectar os cabos U/V/W do motor suspeito e testar o isolamento do motor em relação à terra de proteção — isolamento aceitável é de várias centenas de megaohms ou superior — antes de concluir que o módulo requer substituição.

Q4: Como o A06B-6080-H307 é alimentado dentro do sistema amplificador alpha?

O H307 obtém sua potência operacional de 4.35kW do barramento DC compartilhado do PSM alpha, o mesmo barramento que alimenta todos os módulos SVM e SPM na pilha. O PSM deve fornecer a demanda de pico combinada de todos os módulos conectados simultaneamente.

Para uma máquina com um SVM3-20/20/40 (4.35kW) e um fuso SPM-11 (17.5kW), o PSM deve sustentar pelo menos 21.85kW — um PSM-26 (A06B-6087-H126) é uma seleção típica para esta configuração.

O H307 não possui fonte de alimentação interna; ele não pode operar sem um PSM conectado e funcionando.

Q5: Qual é a abordagem de reparo para o A06B-6080-H307 quando ele falha?

O caminho mais prático para a maioria dos usuários é a troca: forneça o módulo com defeito a um especialista em serviço Fanuc, que fornece uma unidade recondicionada testada e com garantia.

O reparo em nível de componente está disponível — módulos IPM de transistor, fusíveis, ventiladores de resfriamento e pacotes de bateria de encoder absoluto estão disponíveis como peças de serviço.

A placa de fiação e a placa de controle não são vendidas separadamente pela Fanuc, mas instalações de reparo especializadas as estocam.

Todas as unidades H307 reparadas devem ser testadas em controles Fanuc 0-D ou 16/18/21 Tipo B reais com motores alpha apropriados em todos os três canais antes de retornar ao serviço, verificando a operação correta na corrente nominal em cada canal independentemente.
