| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A06B-6078-H206 |

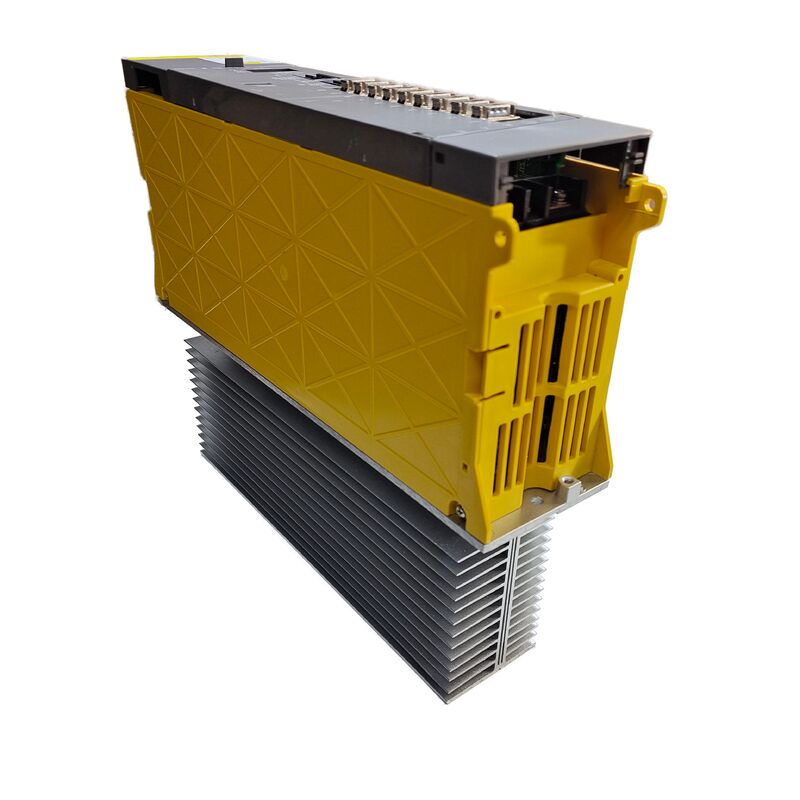

OFanuc A06B-6078-H206é um módulo de amplificador de fuso da série alfa de primeira geração, designado SPM-5.5, da família de amplificadores de fuso A06B-6078 da Fanuc.
Como um módulo de fuso compacto de classe 5,5 kW, foi desenvolvido para dois cenários de instalação específicos: como acionamento primário do fuso em máquinas-ferramentas CNC menores,e como amplificador secundário ou de sub-fuso em centros de usinagem de dois fuso e centros de torneamento onde a demanda de energia do sub-fuso é modesta em relação ao fuso principal.
A série A06B-6078 ocupa um lugar particular na história do amplificador alfa da Fanuc como a plataforma alfa de primeira geração.
Esta arquitetura introduziu o sistema PSM/SVM/SPM integrado antes que os refinamentos HRV de maior resolução chegassem nas séries A06B-6082, A06B-6088 e A06B-6102 posteriores.O PSM fornece o autocarro DC compartilhado, os módulos SVM lidam com os acionamentos do servo eixo, e o SPM lida com o fuso, todos a partir do mesmo trilho do amplificador.
O A06B-6078-H206 se encaixa naturalmente nessa arquitetura, emparelhado ao lado dos módulos da série SVM A06B-6079 no mesmo trilho em máquinas de sua época.
A pegada do módulo de 66,8 × 70 mm é fisicamente compacta para um acionamento por eixo de 5,5 kW.
A filosofia de design do módulo de acionamento integrado da Fanuc permitiu este pequeno tamanho, making it practical to install as a sub-spindle amplifier in cabinets already occupied by the main spindle drive and axis modules — without requiring a dedicated cabinet section for the secondary spindle electronics.
| Parâmetro | Valor |
|---|---|
| Modelo de módulo | SPM-5.5 |
| Interface | Tipo 1 (primeira geração alfa) |
| Série de potência | 200 VAC (voltagem padrão) |
| Conectores de feedback | JY2 e JY4 |
| Dimensões | 66.8 × 70 × 163,5 mm |
| Fonte de energia | Alfa PSM compartilhado DC bus |
| Variantes de sufixo | #H500, #H501 |
| SVM compatível | Série A06B-6079 |
| PSM compatível | PSM alfa de primeira geração |
A interface Tipo 1 do A06B-6078-H206 liga-se ao CNC através da interface serial do eixo, permitindo as funções avançadas do eixo que definem a capacidade do eixo alfa de primeira geração:Cs contornoO feedback chega à unidade através dos conectores JY2 e JY4,que transportam os sinais do codificador de posição do motor do fuso e as entradas do monitor de temperatura.
Este arranjo de retroalimentação JY2/JY4 é específico dos motores de eixo de interface do tipo 1 e distingue o A06B-6078-H206 dos amplificadores de eixo de interface do tipo 2, tipo 3 e tipo 4,que utilizam diferentes arranjos de conectores e conjuntos de parâmetros.
O H206 não é explicitamente compatível com esses tipos de interface posteriores
The JY2 connector carries the spindle motor's pulse coder feedback — position and speed signals that the drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.
O JY4 transporta o sinal de superaquecimento do motor do termistor incorporado do motor, fornecendo entrada de proteção térmica que aciona o alarme AL-01 antes que ocorra danos no enrolamento.
A classe de potência contínua de 5,5 kW coloca o SPM-5.5 abaixo dos módulos de eixo principal da maioria dos centros de usinagem de produção, que normalmente funcionam com acionamentos de eixo de 7,5 kW a 30 kW.Para as sub-ferraduras em centros de torneamento CNC de dois ferraduras, o fuso secundário executa operações (perfuração da face traseira, rotação, rosca) a níveis de potência que raramente exigem a capacidade total do fuso principal.
O SPM-5.5 é o módulo corretamente especificado para esta aplicação sem o custo e o tamanho de um amplificador de fuso maior.
Em máquinas-ferramentas CNC menores VMCs compactas, máquinas de perfuração e toque e máquinas CNC especiais SPM-5.5 serve como a unidade primária do fuso quando as taxas de remoção de material da aplicação e os tamanhos das ferramentas se encaixam dentro do.5 kW orçamento de potência de fuso contínuo.
P1: O que distingue a variante #H500 da #H501 no A06B-6078-H206?
Ambas as variantes são módulos de fuso de interface SPM-5.5 Tipo 1 com conectores de feedback JY2/JY4 idênticos e as mesmas capacidades funcionais.
Os números H500 e H501 identificam pequenas revisões de PCB ou especificações de mercado regionais.
Na maioria das aplicações de substituição, são funcionalmente intercambiáveis.Diferenças de firmware entre versões podem ocasionalmente exigir ajustes.
P2: O A06B-6078-H206 pode ser substituído pelo A06B-6082-H206 SPM-5.5 da série de segunda geração?
O A06B-6082 é o módulo de eixo alfa de segunda geração com controle de eixo HRV melhorado.Ambos compartilham a mesma designação de modelo SPM e classificações elétricas semelhantes, mas diferem em sua arquitetura de PCB de controle e compatibilidade de parâmetros CNC.
A substituição entre as gerações requer a verificação da compatibilidade CNC e dos conjuntos de parâmetros.
Consulte a documentação de compatibilidade do amplificador de fuso Fanuc ou um prestador de serviços qualificado antes de tentar a substituição cruzada de gerações numa máquina de produção.
Q3: Que códigos de alarme CNC indicam uma falha no A06B-6078-H206?
Os alarmes de fuso são exibidos no ecrã CNC como números SP-xxx. AL-09 (semicondutores de potência de superaquecimento) indica uma falha térmica.AL-12 (DC link overcurrent) normalmente segue a quebra de isolamento do enrolamento do motor do fuso e aponta para o estágio de saída do acionamento.
AL-03 (fuso de ligação de corrente contínua explodido) e AL-04 (fuso de entrada explodido) indicam falhas de componentes internos dentro da unidade.
AL-01 (aquecimento excessivo do motor) e AL-02 (desvio de velocidade excessiva) indicam mais comumente o motor ou o feedback do motor em vez da unidade.O número específico deve ser lido no ecrã CNC.
P4: O que é a arquitetura alfa de primeira geração e por que é importante para peças sobressalentes?
A primeira geração de alfa refere-se às famílias de módulos A06B-6077 PSM, A06B-6079 SVM e A06B-6078 SPM que formaram o sistema de acionamento alfa integrado original da Fanuc.
Estes módulos compartilham uma arquitetura comum de barramento de CC e geração de interface PWM.
A machine built with A06B-6078 spindle modules will have matching first-generation PSM and SVM modules — replacing the SPM alone with a later-generation module may require PSM or SVM upgrades depending on interface and bus compatibilityManter a consistência da geração na pilha de amplificadores é a estratégia de substituição mais segura.
Q5: Que opções de manutenção estão disponíveis para um A06B-6078-H206 falhado?
A troca é a opção mais prática: fornecer o módulo avariado a uma instalação de serviço e receber uma unidade testada e renovada com garantia.
A reparação a nível do componente está disponível para falhas no estágio de saída do transistor, ventilador de resfriamento,e fusíveis internos ̇ estas peças de serviço circulam no mercado de reparação e são substituídas durante a recondicionamento do módulo.
Os PCB do H206 não são vendidos separadamente pela Fanuc, mas as instalações de reparação especializadas os mantêm como inventário de serviço.
Todas as unidades de manutenção adequada devem ser testadas sob carga numa configuração de ensaio Fanuc PSM/SVM com um motor alfa-fuso adequado antes da expedição.
