| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A06B-6088-H230 |

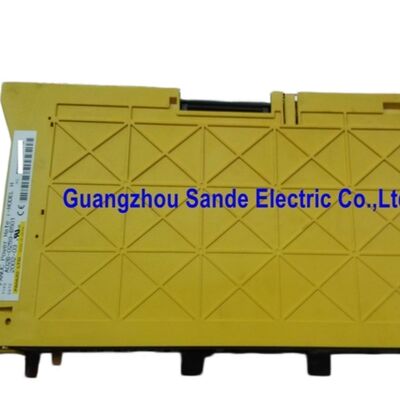

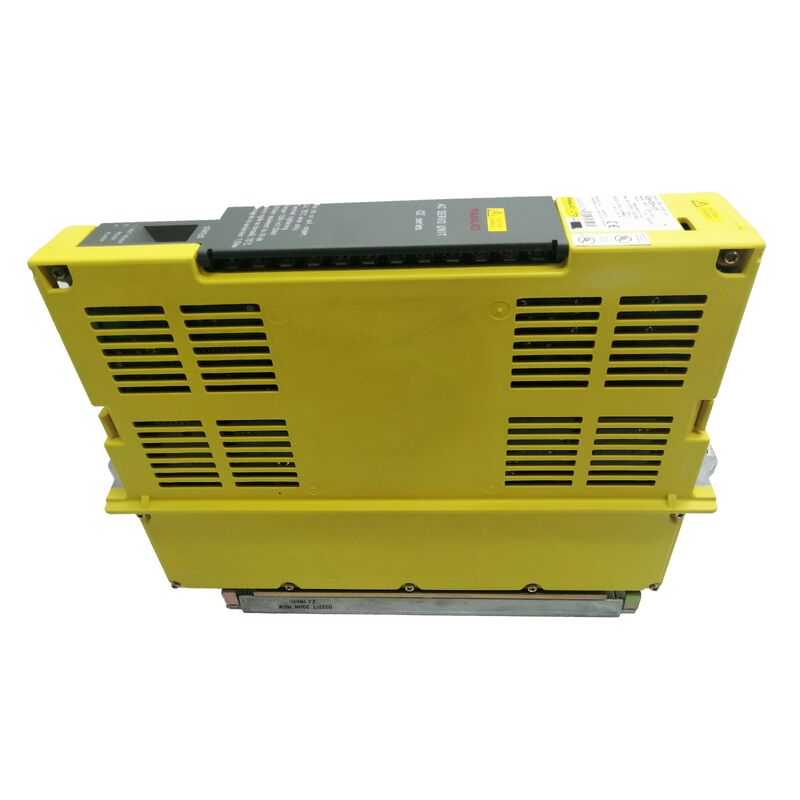

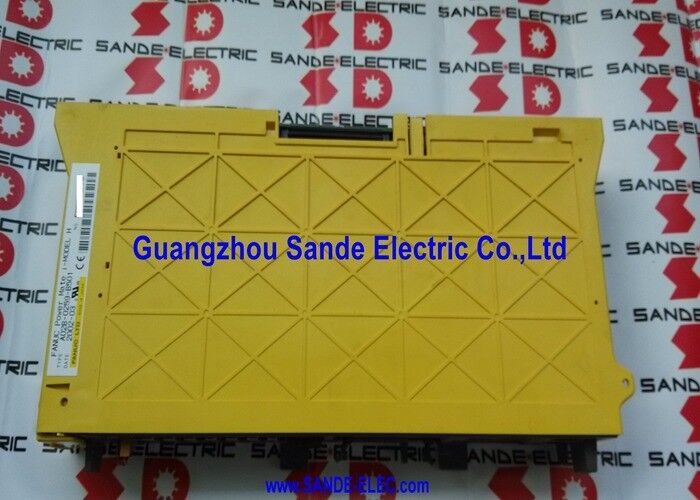

O Fanuc A06B-6088-H230 é o módulo amplificador de eixo principal SPM-30 da série de amplificadores de eixo principal alpha A06B-6088 da Fanuc — um acionamento de eixo principal de alta potência classificado com saída de 133A a partir de uma entrada de barramento CC de 35kW.
Neste nível de potência, o SPM-30 situa-se na extremidade superior da gama padrão de módulos de eixo principal alpha, concebido para os motores de eixo principal Fanuc Modelo 30 e P40 utilizados em centros de maquinação de grande porte, centros de torneamento de serviço pesado e fresadoras de alta velocidade onde a potência do eixo principal à taxa máxima de remoção de metal excede o que os módulos de gama média SPM-11 a SPM-22 conseguem sustentar.
A série A06B-6088 representa a segunda geração de amplificadores de eixo principal alpha da Fanuc, incorporando as melhorias de controlo de eixo principal HRV (High Response Vector) que refinaram a arquitetura da série original A06B-6078.
Embora a interface Tipo 1 seja mantida — permitindo as mesmas funções avançadas de eixo principal (contorno Cs, furação rígida, sincronização de eixo principal, orientação) que os módulos de primeira geração — a placa de controlo melhorada do A06B-6088 oferece maior precisão na regulação de velocidade, menor ondulação de torque em velocidades de corte e resposta dinâmica aprimorada durante transientes de carga do eixo principal em comparação com os seus antecessores.
Com 133A, o SPM-30 requer uma infraestrutura de refrigeração substancial.
A largura do módulo de 150mm acomoda dois sistemas de refrigeração — uma ventoinha interna para a eletrónica de controlo e uma ventoinha externa do dissipador de calor para os transístores de saída de alta corrente — juntamente com a placa de circuito impresso de potência, placa de disparo e conjunto da placa de controlo.
O duplo visor LED de 7 segmentos fornece visibilidade em tempo real do estado do módulo e dos códigos de alarme sem a necessidade de uma ferramenta de diagnóstico.
| Parâmetro | Valor |
|---|---|
| Modelo do Módulo | SPM-30 |
| Interface | Tipo 1 |
| Entrada Nominal | Barramento CC de 283–325V, 35kW |
| Tensão Máxima de Saída | 230V CA |
| Corrente de Saída Nominal | 133A |
| Motores Compatíveis | Motores de eixo principal Fanuc Modelo 30, P40 |
| Placa de Circuito Impresso de Potência | A20B-1006-0489 / A20B-1006-048x |
| Placa de Disparo | A20B-2902-0390 |
| Placa de Controlo | A16B-2202-043x / A16B-2203-033x |
| Largura do Módulo | 150mm |
| Refrigeração | Ventoinhas duplas + dissipador de calor externo |
| Software | 9D00 ou 9D0A (especificar) |
A entrada nominal de 35kW do SPM-30 posiciona-o na extremidade superior da família padrão de módulos alpha. Neste nível de potência, o motor do eixo principal consome 133A de corrente sustentada à carga máxima de maquinação — um nível de corrente que exige fiação cuidadosa do barramento, conexões de terminal de saída devidamente apertadas e energia limpa do barramento CC de um PSM dimensionado corretamente.
Uma instalação de máquina que utiliza o SPM-30 juntamente com uma pilha SVM completa de três eixos pode facilmente exceder 45kW de demanda total do barramento CC em carga de pico simultânea; a seleção do PSM alpha para este sistema deve vir de uma soma de demanda de pico calculada corretamente.
O motor de eixo principal Fanuc Modelo 30 que o A06B-6088-H230 aciona é um motor de eixo principal de alto torque e alta potência destinado a operações de maquinação de serviço pesado — cortes de fresagem de grande diâmetro em aço, operações de torneamento pesado em forjados grandes e desbaste de alta taxa de remoção de material onde o torque e a potência do eixo principal são os fatores limitantes.
O motor P40 é uma variante de alta velocidade adequada para aplicações onde a gama de velocidade do eixo principal e as características de potência em velocidade têm prioridade sobre o torque máximo em baixas velocidades.
As variantes de sufixo #H500 e #H501 do A06B-6088-H230 possuem versões de software diferentes — 9D00 e 9D0A, respetivamente — que são incompatíveis entre si devido a diferenças na disponibilidade de funções do eixo principal e na estrutura de parâmetros.
Ao encomendar um SPM-30 de substituição, o sufixo do módulo original deve ser identificado e correspondido. A instalação de uma versão de software incompatível produz condições de alarme ou comportamento incorreto do eixo principal que não é resolvido apenas por ajuste de parâmetros.
A versão do software está marcada na etiqueta do módulo e na placa de controlo interna.
Esta incompatibilidade de sufixo é um detalhe de encomenda mais crítico para o H230 do que para muitos outros módulos Fanuc — não é uma diferença de revisão menor, mas uma distinção funcionalmente significativa.
Especifique sempre o número de peça completo, incluindo o sufixo, ao adquirir uma substituição.
P1: Quais códigos de alarme indicam especificamente uma falha do módulo SPM-30 versus uma falha do motor do eixo principal?
O Alarme 3 (Fusível do elo CC queimado) aponta para o estágio de saída do SPM-30. O Alarme 9 (Sobreaquecimento do circuito principal) indica que os dispositivos semicondutores do módulo excederam os limites térmicos.
O Alarme 12 (Sobrecarga no circuito de potência) é o alarme súbito mais comum e é mais frequentemente causado por isolamento do motor do eixo principal danificado — teste o isolamento do enrolamento do motor para a terra (aceitável: várias centenas de megaohms ou mais) antes de condenar o amplificador.
O Alarme 1 (Sobreaquecimento do motor) e o Alarme 27 (Codificador de pulsos desconectado) indicam problemas no motor ou no sistema de feedback, em vez do próprio SPM-30.
P2: O SPM-30 utiliza duas ventoinhas de refrigeração — o que acontece se uma falhar?
A ventoinha interna refrigera a eletrónica de controlo; a sua falha é indicada pelo Alarme 56 (Ventoinha de refrigeração interna parada). A ventoinha externa do dissipador de calor refrigera os transístores de saída; a sua falha leva ao Alarme 9 (Sobreaquecimento do circuito principal) à medida que as temperaturas de junção dos transístores sobem sob carga.
Qualquer falha de ventoinha requer atenção imediata — com 133A de saída, a energia térmica dissipada é substancial e o dano aos componentes por sobretemperatura sustentada é rápido.
Ambas as ventoinhas devem ser verificadas durante a manutenção de rotina quanto à rotação correta e anomalias audíveis que sugiram desgaste dos rolamentos.
P3: As versões de software 9D00 e 9D0A são descritas como incompatíveis — o que difere especificamente entre elas?
A versão do software controla as funções disponíveis do eixo principal, os conjuntos de parâmetros e os detalhes do protocolo de comunicação com o CNC. Funções disponíveis numa versão podem não estar presentes ou podem comportar-se de forma diferente na outra.
Além disso, os parâmetros do eixo principal do CNC são definidos para uma versão de software específica — carregar a versão errada na instalação do SPM da máquina produz incompatibilidades de parâmetros que geram alarmes ou fazem com que o eixo principal opere incorretamente, mesmo que o alarme seja limpo.
Não há modificação de campo para converter entre versões; o sufixo correto deve ser obtido.
P4: Qual PSM é necessário para alimentar um sistema que inclui o A06B-6088-H230?
O SPM-30 consome 35kW à carga máxima. Adicione as demandas do barramento CC de todos os módulos de eixo SVM na pilha — tipicamente 4–15kW no total para uma máquina de três a quatro eixos. A demanda de pico combinada determina a classificação mínima do PSM.
Uma máquina com um SPM-30 e três módulos SVM totalizando 10kW requer um PSM classificado para pelo menos 45kW de pico — isto enquadra-se na classe PSM-37 ou PSM-45 (série A06B-6087 ou equivalente).
Subdimensionar o PSM produz alarmes de queda de tensão no link CC (AL-04) durante a aceleração do eixo principal combinada com o movimento do eixo.
P5: O módulo H230 tem uma largura de 150mm — como isso é tratado no gabinete do amplificador?
A largura de 150mm requer 150mm de espaço livre no trilho no rack de montagem do amplificador alpha.
Com esta largura, o módulo é tipicamente posicionado numa extremidade do trilho do amplificador para minimizar a interferência com os módulos SVM adjacentes.
A roteamento de cabos para as conexões de saída do motor de 133A requer condutores de seção transversal maior do que os cabos de motor SVM mais leves, e os pontos de conexão do bloco de terminais devem ser apertados de acordo com as especificações — conexões soltas a 133A geram aquecimento por resistência significativo que acelera a degradação dos terminais.
