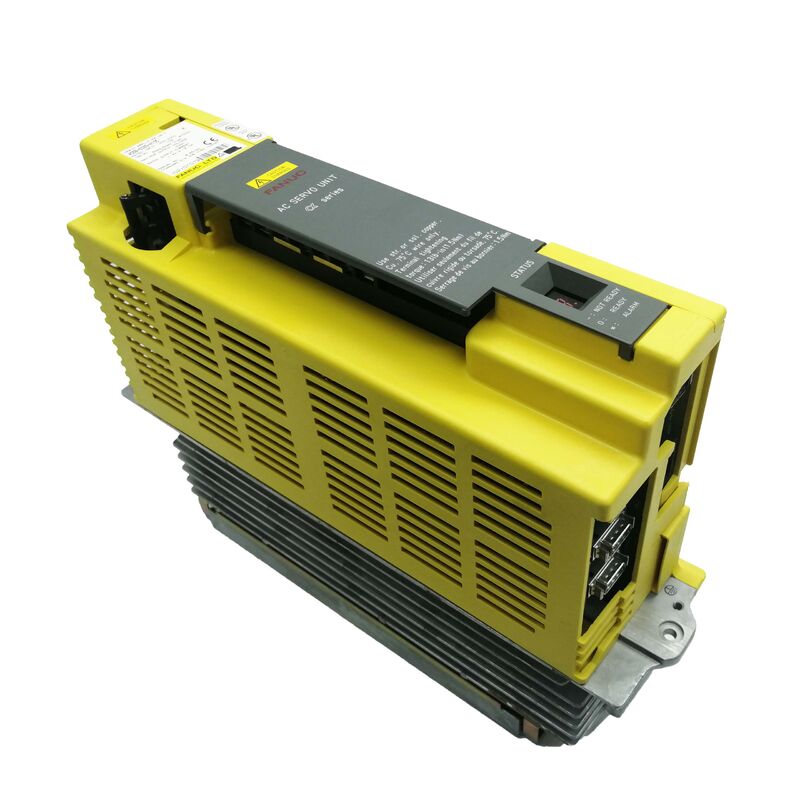

FANUC A06B-6089-H201 Alfa Servo Amplificador SVU2-12/12

Resumo

OA06B-6089-H201é umServoamplificador FANUC Alpha de dois eixosoficialmente designadoSVU2-12/12no manual de descrições da série Alpha.

O manual apresenta-o como um modelo equilibrado de dois eixos comGrupo A / Grupo Aemparelhamento de motores e atribuições do quadro de especificações correspondente3.0 Corrente nominal dos braçose12 Limite de corrente máximapara ambos osEixo LeEixo M.

Essa estrutura equilibrada é a verdadeira identidade do H201. Não é simplesmente um motor alfa de dois eixos. É um amplificador de dois eixos muito específico onde ambos os canais estão na mesma classe de baixa corrente.

Para os compradores técnicos, isso importa porque diz exatamente a que tipo de arquitetura de máquina pertence este modelo:um corpo de amplificador que serve dois servocanais combinados em vez de dois eixos desiguais ou um arranjo de capacidade mista maior.

Dados técnicos

Aplicação e uso típico

Em aplicações práticas de máquinas, o H201 é adequado paraDispositivos de dois eixos de alimentaçãoQuando ambos os canais exigirem uma capacidade de corrente comparável.Isso tipicamente aponta para sistemas de eixo CNC em que dois eixos de trabalho mais leves são agrupados em um corpo de amplificador em vez de separados em unidades individuais de um único eixo.

Esta descrição de aplicação é uma inferência da designação oficial 12/12 do modelo e da tabela de corrente equilibrada.

Isso torna o A06B-6089-H201 especialmente valioso nos sistemas FANUC Alpha, onde o fabricante original da máquina projetou o gabinete, o acoplamento do motor,e dirigir a topologia em torno desta classe exata de dois eixos.

Nesses casos, uma substituição exata do H201 ajuda a preservar a estrutura do eixo original, reduz as alterações de fiação e mantém a máquina mais próxima da sua lógica de controlo pretendida.que muitas vezes se traduz em um tempo de recomposição mais curto e menos desajustes evitáveis após a instalação.

Esta é uma inferência de engenharia baseada na classe oficial do modelo de dois eixos e na estrutura atual.

Por que este modelo é importante na obra de serviço

Uma razão pela qual o H201 continua a ser útil é que ele resolve um problema de substituição muito específico.amplificador de dois eixos de 12/12 equilibrado, substituindo-o por uma classe de dois eixos diferente pode alterar o ajuste elétrico dos dois servo canais, mesmo se o amplificador parece semelhante.

O valor do H201 não é que seja amplamente universal, mas que mantém o equilíbrio de corrente original de dois eixos intacto.

Esta é uma inferência da designação oficial do modelo e da tabela de especificações.

Outro benefício prático é a simplicidade: em comparação com um amplificador de capacidade mista maior, um módulo 12/12 equilibrado pode ser mais fácil de validar em sistemas onde ambos os eixos pertencem à mesma classe de motor.

Isso não elimina a necessidade de verificar o número da peça instalada, mas facilita o posicionamento do produto para os compradores que desejam uma substituição limpa, exata e modelo a modelo.Esta é uma inferência de engenharia baseada no manual de classificação do Grupo A / Grupo A.

Perguntas frequentes

P1: Qual é a designação exacta da FANUC para o A06B-6089-H201?
O manual de descrições do Alfa identifica-o comoSVU2-12/12Isso significa que é umServo-amplificador Alfa de dois eixoscom dois canais de 12 classes combinados.

Esta designação oficial é muito mais útil do que uma frase de venda genérica, porque diz a um técnico como o amplificador é organizado eletricamente.

P2: O que significa a estrutura 12/12 no uso real da máquina?
Significa que ambos os servo canais estão classificados na mesma classe:3.0 Corrente nominal dos braçose12 Limite de corrente máximaNa prática, isso torna a unidade adequada para máquinas onde dois eixos de carga mais leve compartilham um corpo de amplificador e exigem essencialmente a mesma classe de saída.

Esta é a razão fundamental pela qual o H201 difere dos modelos mistos, como o 12/20 ou o 12/40.

P3: Para que tipo de aplicações é este modelo mais adequado?
É mais adequado para layouts de servo CNC onde dois eixos de alimentação comparáveis são agrupados em um amplificador Alfa.

Um exemplo comum seriam configurações de máquinas legadas em que eixos emparelhados foram originalmente projetados em torno de um amplificador de dois eixos equilibrado de baixa corrente.

Essa declaração de pedido é uma inferência da designação oficial 12/12 e do quadro atual, não uma linha copiada de uma brochura de comercialização.

P4: Por que a correspondência exata do modelo é importante para o H201?
Porque na família Alfa, o acoplamento atual é parte da identidade do produto.

Um amplificador de dois eixos não é intercambiável simplesmente porque também é de dois eixos.Substitui-lo por uma classe diferente pode afetar o ajuste elétrico dos canais do eixo e complicar o arranque.

A tabela oficial de especificações é exatamente o que permite que um comprador evite esse erro.

Q5: O que deve ser verificado antes de encomendar esta peça?
A especificação de encomenda instalada deve ser confirmada primeiro, seguida do emparelhamento do motor da máquina, do arranjo do eixo e do contexto de fiação do painel.

Uma vez que o manual liga este modeloGrupo A / Grupo ANo trabalho de manutenção, a abordagem mais segura é sempre corresponder à classe exata do amplificador antes de assumir a compatibilidade apenas pela aparência.
