Motorista do servo motor
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A06B-6089-H101 |
Quando um fabricante de máquinas especifica a instalação de um eixo de acionamento CNC, duas filosofias competem. A primeira consolida múltiplos eixos em módulos compartilhados que utilizam um barramento DC comum — eficiente em termos de espaço de gabinete e recuperação de energia, mas rigidamente acoplado: uma falha na fonte de alimentação paralisa todos os eixos desse barramento. A segunda trata cada eixo como uma entidade elétrica independente, cada um com seu próprio retificador, sua própria alimentação AC, seu próprio limite de falha. O A06B-6089-H101 é construído em torno da segunda filosofia.

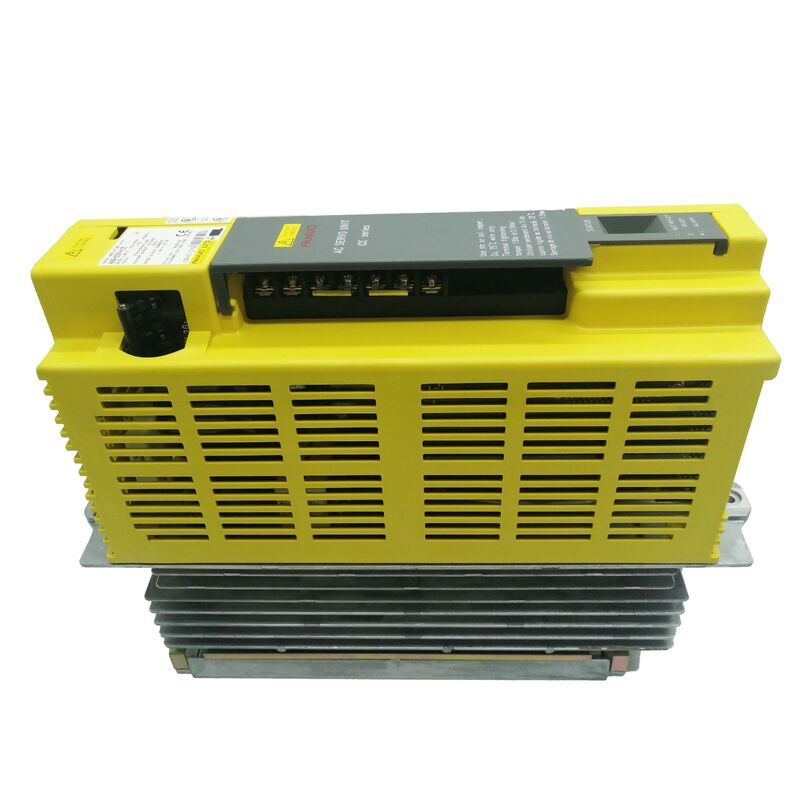

Designado SVU1-12 dentro da série FANUC alpha, esta é uma unidade amplificadora servo de eixo único que aciona o eixo L com uma saída nominal de 3.0A. A designação "SVU" indica que é uma Unidade Amplificadora Servo — um design autônomo com um retificador integrado que converte a CA trifásica de entrada diretamente para o barramento DC interno, sem dependência de um módulo de fonte de alimentação externo. O "1" indica um único eixo. O "12" é a classe de corrente: 3.0A contínuos, apropriado para motores alpha na faixa de α1/3000 a α2/3000.
O que isso significa na prática é simples: forneça 200–230V de CA trifásica para a unidade, conecte o cabo de alimentação do motor, execute o feedback do encoder, conecte a interface PWM ao CNC e o eixo estará operacional. Não há mais nada a instalar, nenhum barramento para configurar, nenhum componente compartilhado para verificar primeiro. Se esta unidade falhar, apenas este eixo para. O restante da máquina continua funcionando.
A Sande Electric comercializa o A06B-6089-H101 em condições novas e usadas, com envio para todo o mundo em 0–3 dias úteis.
Dentro da subfamília 6089 SVU1, a FANUC ofereceu duas classes de corrente. O H101 opera a 3.0A (classe 12) e o H102 opera a 5.9A (classe 20, designado SVU1-20). Ambas as unidades são fisicamente semelhantes e compartilham a mesma interface PWM Tipo A. A seleção entre elas depende inteiramente do motor conectado.
A classificação de 3.0A do H101 corresponde a motores na extremidade inferior do catálogo alpha — especificamente os α1/3000 e α2/3000. Estes são motores compactos usados em eixos com demandas de torque mais baixas: tornos pequenos, eixos rotativos auxiliares, magazines de ferramentas em centros de usinagem, ou qualquer aplicação onde a carga mecânica seja modesta e as translações rápidas sejam curtas. Tentar operar um motor alpha fisicamente maior no H101 não é uma substituição viável — o motor consumirá mais corrente do que o estágio de saída do amplificador pode suportar, e a proteção térmica desligará o eixo sob qualquer carga significativa.
O H102 (SVU1-20) lida com o próximo nível: α2/3000, α3/3000, α4/4000. Se o motor instalado em sua máquina for desta classe, o H101 não é a peça correta. Os dados da placa de identificação do motor e o código do motor servo do CNC (parâmetro 2020) são as duas maneiras mais rápidas de confirmar qual variante SVU1 a máquina realmente precisa antes de fazer o pedido.
O A06B-6089-H101 utiliza uma interface PWM Tipo A para se comunicar com o CNC. Esta é a interface digital paralela que as gerações anteriores de CNCs da FANUC usavam antes da introdução do FSSB (Fanuc Serial Servo Bus) por fibra óptica. Em máquinas com controles Series 15, 16, 18 ou 21 — as gerações não-i — a placa de controle servo dentro do CNC emite sinais PWM que viajam através de um feixe de cabos diretamente para a unidade amplificadora. A família alpha SVU foi projetada exatamente para esta interface.
A designação Tipo A é importante porque a FANUC também construiu unidades com interface Tipo B, e as duas não são eletricamente intercambiáveis, apesar de compartilharem fatores de forma semelhantes em alguns casos. O Tipo A usa atribuições de pinos e protocolos de sinal específicos que diferem do Tipo B; substituir um pelo outro resultará em falhas de comunicação imediatas entre o CNC e o acionamento, não apenas desempenho degradado. Ao identificar se uma máquina usa Tipo A ou Tipo B, a confirmação mais rápida é olhar a designação da placa de interface servo do CNC — a geração da placa indicará qual tipo de interface ela suporta.
Para a gama 6089 H1xx, todas as unidades usam Tipo A. Não há variante Tipo B dentro da subfamília SVU1.
| Parâmetro | Valor |
|---|---|
| Número da Peça | A06B-6089-H101 |
| Também Conhecido Como | A06B6089H101 |
| Designação FANUC | SVU1-12 (Unidade Amplificadora Servo Alpha, 1-eixo) |
| Série | FANUC 6089 Alpha SVU |
| Contagem de Eixos | 1 (eixo L) |
| Interface | PWM — Tipo A |
| Tipo de Unidade | SVU (autônomo com retificador embutido) |
| Tensão de Entrada Nominal | 200–230V AC, trifásico, 50/60Hz |
| Corrente de Saída Nominal | 3.0A (classe 12) |
| Tensão Máxima de Saída | 230V AC |
| Motores Alpha Compatíveis | α1/3000, α2/3000 |
| CNC Compatível | FANUC Series 15, 16, 18, 21 (não-i) |
| Fonte de Alimentação Externa Necessária | Não |
| Temperatura de Operação | 0°C a 55°C |
| Status | Descontinuado |
| Origem | Japão |
| Certificação | CE |
| Condição Disponível | Novo Selado de Fábrica / Usado (inspecionado) |
| MOQ | 1 peça |
| Capacidade de Fornecimento Diário | Até 100 peças |
| Envio | 0–3 dias úteis a partir do pagamento confirmado |
| Embalagem | Embalagem original |
A família 6089 também inclui as variantes SVU2 (dois eixos) e SVU3 (três eixos). Dado que uma unidade multieixo lida com mais eixos por gabinete, o SVU2 e o SVU3 parecem atraentes do ponto de vista da economia de gabinete. Então, por que um fabricante de máquinas ou engenheiro de manutenção escolheria várias unidades SVU1 em vez disso?
Alguns cenários favorecem a abordagem de eixo único. Primeiro, proximidade física: um centro de usinagem onde cada acionamento de eixo é montado em um pequeno gabinete perto do motor servo, em vez de consolidado em um gabinete central, beneficia-se de cabos de alimentação do motor mais curtos e roteamento de cabos mais simples. O SVU1 é pequeno o suficiente para ser montado em espaços apertados perto do eixo que ele aciona. Segundo, isolamento de falhas: com unidades SVU1 separadas por eixo, um acionamento com falha paralisa apenas aquele eixo. A máquina ainda pode ser capaz de operar parcialmente ou em modo de eixo único enquanto a unidade com falha é encontrada e substituída. Com um SVU3 de três eixos, a falha de um componente paralisa todos os três eixos simultaneamente. Terceiro, logística de substituição: unidades SVU1 de tipo idêntico são intercambiáveis entre eixos, tornando uma unidade de reserva única um backup para qualquer eixo L na máquina, em vez de um backup para uma combinação multieixo específica.
Para qualquer máquina que opere continuamente em produção, o argumento de isolamento de falhas por si só muitas vezes justifica a arquitetura de eixo único.
O A06B-6089-H101 exibe códigos de falha no LED de 7 segmentos visível no painel frontal da unidade. Quando a máquina para inesperadamente e a tela de alarme servo no CNC relata uma falha servo, verificar esta exibição diretamente no acionamento é o primeiro passo diagnóstico mais rápido. Códigos comuns incluem:
Um "8" ou alarme de sobrecorrente em um SVU1-12 que ocorre imediatamente ao habilitar o eixo — em vez de após algum período de movimento — quase sempre indica uma falha de enrolamento no motor conectado ou uma quebra de isolamento do cabo, não um amplificador com defeito. O teste de resistência de isolamento do motor (teste de megômetro entre os fios de enrolamento do motor e a carcaça do motor, com o cabo do motor desconectado na extremidade do acionamento) é o primeiro passo correto antes de condenar o próprio H101.
Envio global via DHL e FedEx em 0–3 dias úteis a partir do pagamento confirmado. O frete combinado está disponível ao pedir várias unidades.
Métodos de pagamento aceitos:
Impostos de importação e taxas são de responsabilidade do comprador no destino.
| Condição da Unidade | Período de Garantia |
|---|---|
| Novo / Não Utilizado (Novo Selado de Fábrica) | 12 meses |
| Usado / Inspecionado | 3 meses |
Devoluções são aceitas quando uma unidade chega danificada, incompleta ou não conforme descrito — ou quando a unidade é confirmada como não funcional dentro de 4 dias após o recebimento. O selo de garantia deve estar intacto em qualquer item devolvido. Os custos de envio de devolução são de responsabilidade do comprador. Devoluções por pedido incorreto ou mudança de ideia não são aceitas.
P1: Como confirmo se minha máquina precisa de um H101 (SVU1-12, 3.0A) ou um H102 (SVU1-20, 5.9A)?
R: A verificação definitiva é a placa de identificação do motor no motor do eixo atualmente instalado na máquina. Se o motor for um α1/3000 ou α2/3000, o H101 é a combinação correta. Se o motor for um α2/3000 usado em uma aplicação de maior demanda, ou um α3/3000, α4/4000 ou superior, o H102 (SVU1-20, 5.9A) é necessário. Uma verificação secundária é a tela de parâmetros servo do CNC — navegue até os parâmetros servo e leia o parâmetro 2020 (código do motor) para o eixo afetado. Cruze essa informação com a tabela de códigos de motor na documentação servo da máquina; o código indicará o modelo do motor, que diz diretamente qual classe de corrente do amplificador é necessária. Não presuma que o amplificador instalado é a especificação correta para a máquina — manutenção anterior pode ter instalado um substituto incorreto.
P2: O que significa a condição "Novo Selado de Fábrica" para esta unidade e como ela difere de uma unidade usada inspecionada?
R: Novo Selado de Fábrica (NFS) significa que a unidade nunca foi instalada ou ligada em uma máquina. Foi retirada da embalagem original selada da FANUC e permaneceu em armazenamento controlado. A unidade mantém seu selo de garantia original da FANUC, todas as tampas dos conectores e os materiais de embalagem como enviados da fábrica. Esta condição carrega nossa garantia de 12 meses do armazém. Uma unidade usada inspecionada, por outro lado, foi previamente instalada em equipamentos de produção, removida (seja devido a atualização da máquina, aposentadoria da máquina ou solução de problemas) e testada em todos os parâmetros elétricos antes de ser oferecida para revenda. Unidades usadas carregam uma garantia de 3 meses. Para máquinas em produção contínua com altos requisitos de tempo de atividade, o estoque NFS elimina qualquer incerteza sobre o histórico de operação anterior e é a escolha recomendada.
P3: O cabo de interface PWM entre meu CNC e o A06B-6089-H101 parece intacto, mas o CNC mostra um alarme de comunicação servo imediatamente ao ligar. O que deve ser verificado antes de concluir que o acionamento está com defeito?
R: Alarmes de interface PWM na inicialização sem movimento prévio são mais frequentemente um problema de conexão do que uma falha de hardware do acionamento. Verifique nesta ordem: primeiro, verifique se o conector do cabo de interface está totalmente encaixado tanto na placa servo do CNC quanto na unidade SVU1 — o encaixe parcial de um conector multipinos pode desconectar uma ou mais linhas de sinal que o acionamento precisa para confirmar a comunicação. Segundo, inspecione a carcaça do conector em ambas as extremidades em busca de pinos tortos ou recuados; um pino que parece encaixado por fora pode ter recuado do contato por dentro. Terceiro, se a máquina ficou sem uso, verifique se há corrosão nos contatos do conector — a interface PWM opera em baixos níveis de sinal onde até mesmo uma leve oxidação pode interromper a comunicação. Limpe os contatos com um limpador de contatos apropriado se a corrosão for visível. Somente após confirmar que o cabo e os conectores estão totalmente em ordem é que o próprio acionamento deve ser tratado como a fonte da falha.
P4: Um A06B-6089-H101 (SVU1-12) pode acionar um motor da série beta em vez de um motor alpha como medida temporária?
R: Não sem risco, e geralmente não recomendado nem mesmo temporariamente. A família 6089 SVU é especificada para motores da série alpha, e os parâmetros do código do motor no CNC são configurados de acordo. Motores da série beta têm características elétricas diferentes — indutância de enrolamento diferente, protocolos de feedback de encoder diferentes e parâmetros de ajuste de loop de corrente diferentes. Operar um motor beta em um SVU alpha pode resultar em oscilação, corrente descontrolada ou falhas servo, dependendo de quão longe os parâmetros do motor divergem do perfil alpha que o estágio de controle do amplificador espera. Mesmo que o motor funcione fisicamente sem alarme imediato, o acionamento está operando fora de seu conjunto de parâmetros projetado e pode produzir controle de posição e velocidade imprecisos. A abordagem correta quando um motor alpha não está disponível é esperar pelo motor correto em vez de improvisar com um tipo incompatível.
P5: Existe um substituto moderno direto da FANUC para o A06B-6089-H101 que possa ser substituído sem alterar o CNC?
R: Não existe um substituto direto "drop-in" na produção atual da FANUC. A família 6089 SVU usa uma interface PWM Tipo A ligada a gerações mais antigas de CNCs (Series 15, 16, 18, 21 não-i). Acionamentos modernos da FANUC usam interface de fibra óptica FSSB e requerem CNCs da série i. Substituir um acionamento moderno por um H101 em uma máquina com um CNC não-i exigiria a substituição da placa de interface servo do CNC, o que na maioria dos casos significa substituir o próprio CNC — um projeto de capital, não uma troca de componente. A solução prática para manter as máquinas funcionando nesses sistemas legados é manter um estoque de unidades H101 testadas. Dada a idade de fabricação da série 6089, o estoque novo selado de fábrica está se tornando cada vez mais escasso; garantir uma reserva de duas ou três unidades para máquinas de alta utilização é uma estratégia de manutenção razoável. Entre em contato conosco para discutir preços para múltiplas unidades se sua instalação opera várias máquinas deste tipo.
