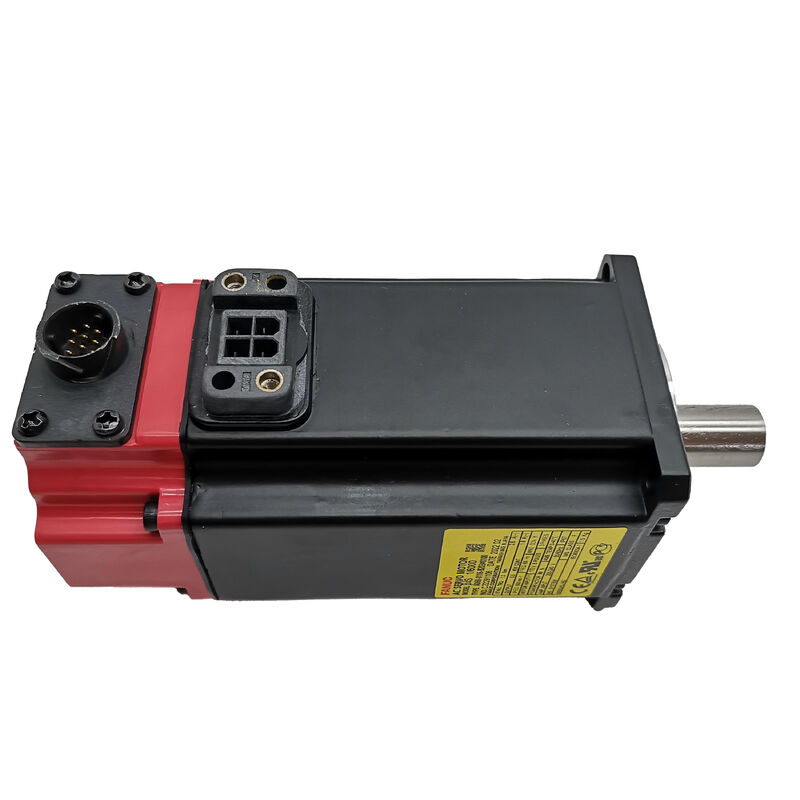

Fanuc A06B-0116-B203 Servomotor AC
βiS 1/6000, 6.000 RPM, eixo de chave, B64iA Encoder Absoluto
Visão geral do produto
Número da parte:A06B-0116-B203
Também procurado como:A06B0116B203, FANUC A06B-0116-B203, Fanuc Beta iS Servomotor BIS1/6000
Modelo do motor:βiS 1/6000 (Beta iS 1/6000)
Classificação:Fanuc Série Beta iS Servomotor AC sem escovas -- 0,5 kW, 6.000 rpm, eixo reto com chaveira, sem freio, B64iA Encoder Absoluto, IP65
Especificações técnicas
| Parâmetro |
Valor |
| Número da parte |
A06B-0116-B203 |
| Modelo de motor |
βiS 1/6000 |
| Output nominal |
0.5 kW |
| Velocidade máxima |
6,000 rpm |
| Voltagem de entrada do motor |
172 V (3-fase) |
| Corrente |
1.8 A (classificado) / 2.6 A (pico) |
| Fases |
3 fases |
| Codificador |
B64iA (absoluto, 64.000 ppr) |
| Tipo de eixo |
Direito com teclado (ST, KEY) |
| Freio eletromagnético |
Nenhum |
| Classificação de protecção |
IP65 |
| Classe de isolamento |
Classe F |
| Temperatura de funcionamento |
0°C a +40°C |
| Amplificadores compatíveis |
Servoamplificadores da série Fanuc βi (βiSV) |
| Controles compatíveis |
Fanuc Série 0i, 16i, 18i, 21i, 30i, 31i, 32i |
| Origem |
Japão |
Vantagens de desempenho
Seis mil RPM em meio quilowatt
O6,000 rpmpermite o posicionamento rápido do eixo com cargas leves.Este fornece 30 m/min de travessia linear, correspondendo à capacidade de travessia rápida dos motores de série alfa maiores, enquanto desenha apenas 10,8 amperios em condições nominais.
O0Potência nominal de 0,5 kWÉ corretamente dimensionado para eixos de posicionamento secundários, mecanismos ATC, alimentadores de torno compactos e pequenos eixos do centro de usinagem que cortam materiais de alumínio e não ferrosos.000 rpm de motores Fanuc αiF 1/5000 comparáveis, proporcionando uma maior produtividade para aplicações em que o tempo de travessia do eixo limita o desempenho do ciclo.
Eje de chave para transmissão de binário positivo
O eixo reto com passagem de chave fornece engajamento mecânico positivo para a transmissão de binário, evitando micro-deslizamento em aplicações de alta inversão.Isso garante precisão de posicionamento consistente ao longo de milhares de inversões de direção por turnoAo substituir este motor, certifique-se de que o cubo de acoplagem tem um furo de chave correspondente.
B64iA Encoder absoluto para arranque imediato
OB64iA codificador absolutoO motor de 64.000 pulsos por revolução, com retenção de posição de várias voltas através de eventos de desligamento, elimina ciclos de direção após a ligação, permitindo a operação automática imediata.000 contagens por rotação num parafuso de esferas de 5 mm, o loop de posição fecha a aproximadamente 78 nanômetros por contagem, uma resolução adequada para o posicionamento da broca, o posicionamento do slide da ferramenta e o controle compacto do eixo de alimentação VMC.
Ausência de configuração de travões para eixos horizontais
A configuração sem travões é correta para eixos horizontais em que a posição em repouso é mantida pelo servo-bloqueio do amplificador βiSV.Isto mantém o motor compacto e mais leve do que as variantes com travagem, eliminando a complexidade do circuito de travagemPara aplicações no eixo vertical, especificar a variante com travagemA06B-0116-B576.
IP65 vedação para ambientes CNC
PadrãoProteção IP65Para aplicações com exposição direta ao líquido de arrefecimento, oA06B-0116-B203#0100As modificações da vedação IP67 com especificações de desempenho idênticas.
Comparação de séries
A série βiS oferece um desempenho otimizado em termos de custos em comparação com a série αiF.000As duas famílias não são intercambiáveis devido a diferentes protocolos de codificadores, famílias de amplificadores e conjuntos de parâmetros.
Informações sobre a compatibilidade
Funciona comServoamplificadores da série Fanuc βi (βiSV)¢especificamente o βiSV 4 para esta classe de potência de 0,5 kW. As plataformas CNC compatíveis incluem as séries Fanuc 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B e 32i. Não compatível com amplificadores αiSV.
Aplicações típicas
- Centros de usinagem CNC compactos e eixos de alimentação por perfuração- X, Y e Z unidades em VMC de pequeno formato e centros de perfuração
- Ferramentas de máquinas de torneamento CNC- Dispositivos de deslizamento X e Z em máquinas de torneamento de ferramentas
- Máquinas de moagem CNC- Dispositivos de alimentação e de transversal de pequenas máquinas de rectificação CNC
- Mecanismos de controlo de tráfego aéreo e dispositivos de armazenamento de ferramentas- Indicação de revistas de ferramentas e unidades de posicionamento do braço ATC
Perguntas Frequentes
Qual é a diferença entre a variante B203 padrão e a variante B203#0100 selada?
A base B203 carrega proteção IP65 contra poeira e jatos de água direcionados.Todas as especificações de desempenho permanecem idênticas.
O motor tem um codificador absoluto, porque é que o eixo ainda está ligado?
Verifique se a bateria de backup no amplificador βiSV ̇ uma bateria esgotada reinicia o contador de várias voltas. Verifique também se o parâmetro do eixo CNC 1815 # 4 (bit APC) está definido no modo absoluto.
Este motor pode ser accionado por um amplificador αiSV em vez de um βiSV?
Não, o αiSV é projetado para motores Alpha i com diferentes parâmetros e classificações de corrente.
Quais são os modos de falha mais comuns, e o motor é reparável?
As falhas do codificador B64iA devido à contaminação por névoa do líquido de resfriamento e ao desgaste do rolamento são mais comuns.
Pode o eixo de chave B203 substituir diretamente um eixo liso B078?
Não. O tipo de eixo determina a interface de acoplagem. Um eixo com chave requer um hub com um furo de chave correspondente. Confirme a configuração do eixo do motor original antes de encomendar a substituição.
