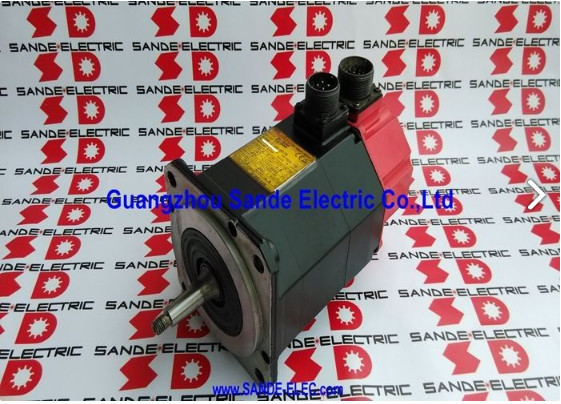

Motor AC Servo Fanuc A06B-0141-B075
Número da Peça: A06B-0141-B075
Série: Motor AC Servo ALPHA
Modelo: AC12 / 2000
Condição: Novo / Recondicionado / Troca Disponível
Visão Geral do Produto

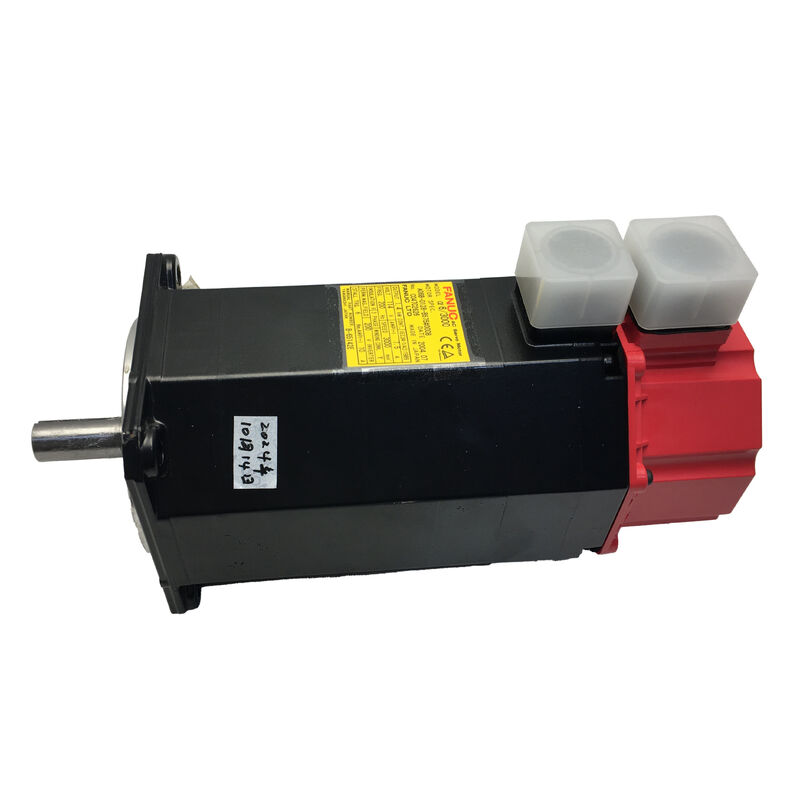

O Fanuc A06B-0141-B075 é um motor AC servo de alto desempenho da série ALPHA da Fanuc, especificamente o modelo AC12/2000. Reconhecível por sua distinta tampa final vermelha, este motor oferece controle de movimento de precisão para máquinas-ferramentas CNC de pequeno a médio porte. Ele fornece um equilíbrio ideal entre design compacto e saída de torque contínuo, tornando-o ideal para fresadoras, tornos e centros de usinagem que exigem desempenho de eixo consistente e repetível.
Especificações Técnicas
| Parâmetro |
Valor |
| Potência de Saída Nominal |
2,1 kW |
| Torque Contínuo |
12 Nm |
| Corrente Nominal |
8,8 A |
| Fases |
3 Fases |
| Tensão Nominal |
155 V |
| Frequência Nominal |
133 Hz |
| Velocidade Máxima |
2.000 RPM |
| Configuração do Eixo |
Reto (sem chaveta) |
| Freio |
Nenhum |
| Proteção de Entrada |
IP67 |
| Cor da Tampa Final |
Vermelho (Geração ALPHA) |
Recursos de Design e Construção
Projetado para confiabilidade em linha de produção, o motor AC12/2000 opera a uma velocidade máxima de 2.000 RPM, tornando-o adequado para acoplamento direto em fusos de esferas e eixos de contorno críticos para a taxa de avanço. A classificação de torque contínuo de 12 Nm garante alta rigidez do eixo sob carga sem a necessidade de hardware de acionamento superdimensionado.
A vedação IP67 instalada de fábrica oferece proteção superior contra imersão temporária, com vedações do eixo, pontos de entrada do conector e carcaça do motor classificados para suportar ambientes hostis. Isso estende os intervalos de serviço em aplicações com alto teor de refrigerante, onde motores padrão mostrariam contaminação prematura dos rolamentos ou degradação do enrolamento.
O design sem freio simplifica a fiação e reduz o peso total do motor, tornando-o apropriado para eixos horizontais ou aplicações onde o servo drive mantém a posição através do controle de torque ativo.
Compatibilidade e Aplicações
O A06B-0141-B075 é compatível com servo drives da série ALPHA da Fanuc (módulos SVM/SVU) e é compatível com as plataformas de controle CNC Fanuc 0, 0i, 16, 18, 21 e relacionadas, dependendo da configuração do drive.
Comumente usado para avanços de eixo (X, Y ou Z) em centros de usinagem verticais pequenos, centros de torneamento e máquinas de eletroerosão a fio, este motor era padrão na plataforma RoboDrill da Fanuc e em fabricantes terceirizados que utilizam trens de força Fanuc.
Importante: Ao adquirir substituições, verifique o tipo de dispositivo de feedback (modelo Pulsecoder) e o esquema de pinos do conector em relação ao seu motor existente, pois variantes dentro da família 0141 podem usar especificações de encoder diferentes que afetam as configurações de parâmetros do drive.
Significado na Indústria
Máquinas CNC legadas com drives Fanuc ALPHA permanecem ativos produtivos em instalações de fabricação em todo o mundo. O A06B-0141-B075 possui extensa documentação e histórico de serviço, com unidades recondicionadas e excedentes circulando ativamente nos mercados industriais de MRO.
Sua construção simples — sem freio, vedação IP67, eixo reto padrão — facilita a manutenção, rebobinagem e substituição sem grandes modificações mecânicas. Manter um sobressalente A06B-0141-B075 é uma estratégia prática para minimizar o tempo de inatividade não planejado em oficinas que operam máquinas mais antigas equipadas com Fanuc.
Perguntas Frequentes
Qual servo drive é compatível com o Fanuc A06B-0141-B075?
Este motor é projetado para uso com amplificadores servo da série ALPHA da Fanuc (módulos SVM ou SVU). A compatibilidade depende da geração específica do controle CNC — tipicamente sistemas Fanuc Série 0, 0i, 16, 18 ou 21. Sempre confirme se as configurações de parâmetros do motor do drive correspondem às classificações do AC12/2000 antes da comissionamento.
O A06B-0141-B075 inclui um encoder e qual é o tipo?
Sim. Os motores da série ALPHA vêm com um Pulsecoder (encoder) integrado montado na parte traseira. A variante específica do Pulsecoder determina a resolução e o protocolo de feedback serial/paralelo. Verifique o número da peça do Pulsecoder na placa de identificação do motor antes de solicitar uma substituição para garantir a compatibilidade do drive.
Este motor pode ser usado em um eixo vertical sem freio?
Pode ser, mas isso requer que o servo drive mantenha o torque de retenção ativo quando o eixo estiver parado. Para eixos verticais ou carregados por gravidade, uma variante com freio (como os modelos com sufixo B076 ou B176) é geralmente recomendada por segurança e para evitar a queda do eixo durante eventos de parada de emergência ou perda de energia.
O que a classificação IP67 significa para este motor em um ambiente de máquina-ferramenta?
IP67 indica que o motor é à prova de poeira e pode suportar imersão temporária em água de até 1 metro por 30 minutos. Em termos práticos de CNC, isso significa que o motor é bem protegido contra respingos de refrigerante, névoa e contato incidental com fluidos — mas não deve ser continuamente submerso ou exposto a jatos diretos de alta pressão sem proteção adicional.
Como identificar se um A06B-0141-B075 usado ainda está em condições de serviço?
Verifique a placa de identificação do motor para o número da peça correto e inspecione a vedação do eixo quanto a desgaste ou endurecimento. Meça a resistência do enrolamento entre as três fases — os valores devem ser equilibrados e dentro das especificações. Gire o eixo manualmente para sentir a aspereza dos rolamentos. Se o Pulsecoder registrou erros ou o motor foi sobrecarregado, um teste completo em bancada ou uma avaliação de rebobinagem por uma instalação qualificada de reparo de servo é aconselhável antes da reinstalação.
