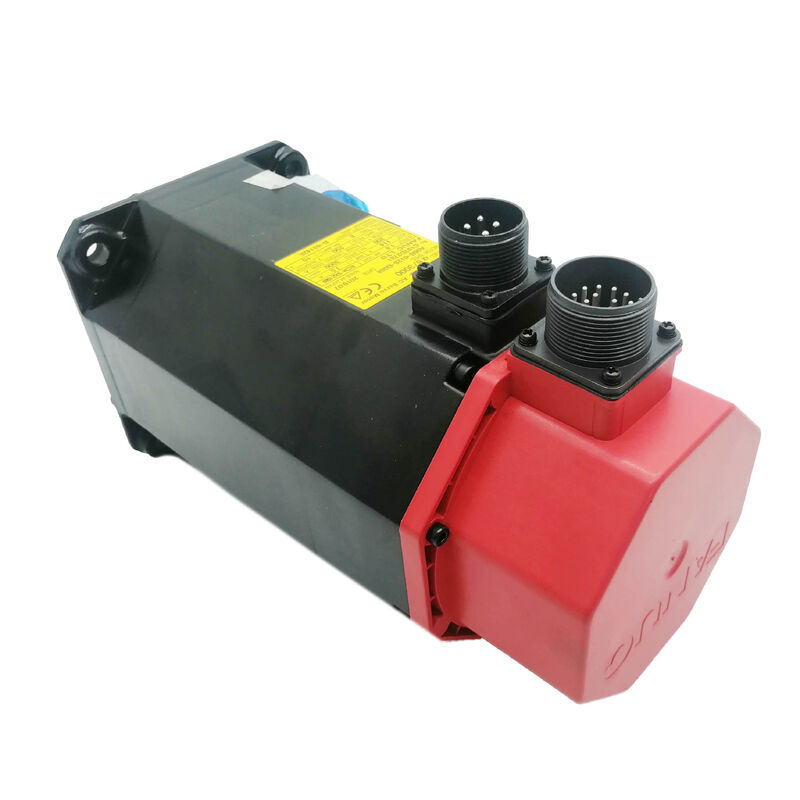

A06B-0143-B075 Fanuc AC servomotor A06B0143B075 AO6B-OI43-BO75

Fanuc A06B-0143-B075 | Série Alpha Motor Servo AC A12/3000 — 2,8kW, 12Nm de Estol, 3000rpm, 12A, Encoder Absoluto Alpha A64, CNC 16i / 18i / 21i

Visão Geral

O Fanuc A06B-0143-B075 é o A12/3000 da série original de motores alpha da Fanuc — um motor servo de 2,8kW e 3000rpm que, por mais de uma década, foi um pilar no projeto de eixos de centros de usinagem CNC de médio porte e centros de torneamento. Máquinas construídas em torno dos controles 16i/18i/21i especificavam rotineiramente este motor para os eixos X, Y e Z na faixa de carga média, e o resultado é uma base instalada massiva que ainda exige suporte de manutenção hoje.

A própria série alpha se situa entre os motores mais antigos da série S e a geração posterior alpha i na história do produto da Fanuc. Introduziu o encoder absoluto Alpha A64 como dispositivo de feedback padrão, trazendo a capacidade de inicialização sem homing para o mainstream dos sistemas servo da Fanuc de uma forma que os codificadores incrementais da série S nunca conseguiram.

Com 65.536 contagens por revolução, o encoder A64 fornece uma resolução de posicionamento que excede a repetibilidade mecânica de qualquer conjunto de fuso de esferas por uma margem confortável, garantindo que o encoder nunca seja o fator limitante na precisão do eixo.

Com 12Nm de torque de estol entregues até 3000rpm, o A12/3000 lida com toda a gama de tarefas de eixo que um centro de usinagem de médio porte exige — o avanço rápido a 3000rpm é rápido o suficiente para posicionamento rápido prático, enquanto o orçamento de torque de 12Nm sustenta o motor durante ciclos de corte de peso médio sem que o amplificador servo entre na zona de limite de corrente. É por isso que os fabricantes de máquinas da era 16i/18i selecionaram esta família de motores tão amplamente: ela teve um desempenho adequado em toda a faixa operacional sem exigir um amplificador de tamanho maior.

Especificações Principais

O Encoder Alpha A64

Quando a série de motores alpha foi lançada, o A64 representou uma mudança significativa no feedback servo para o mercado principal de máquinas-ferramenta da Fanuc.

O "64" refere-se a 64K — 65.536 contagens de posição absoluta por revolução de um encoder absoluto de uma única volta.

Na época, foi uma atualização significativa de resolução em relação aos encoders incrementais 2500P comuns em motores mais antigos da série S, e forneceu dados de posição absoluta que tornaram a inicialização da máquina sem retorno de referência um padrão prático em vez de uma opção premium.

O sufixo completo do número da peça B075 codifica o tipo específico de encoder e eixo: "B0" (sem freio), "75" (encoder Alpha A64, eixo liso).

O motor também está disponível como B175 (encoder A64, freio instalado) e B077/B084/B088 (mesmo corpo do motor com tipos de encoder mais modernos, permitindo compatibilidade com gerações de amplificadores mais recentes).

O corpo físico do motor — estrutura, enrolamentos, eixo, rolamentos — é idêntico entre essas variantes, e é por isso que as conversões de tipo de encoder são práticas de manutenção bem estabelecidas para esta família de motores.

Alpha vs Alpha i: Operando em um Sistema Legado

O A06B-0143-B075 pertence à geração original de motores alpha, não à geração alpha i (independentemente da confusão do sufixo B075/B077 — a designação do número da peça "075" é anterior à nomenclatura da geração alpha i).

Este motor é projetado em torno da arquitetura original do amplificador SVM alpha, utilizando o protocolo de dados serial do encoder A64 e a interface do amplificador das famílias SVM A06B-6079 / A06B-6096.

Máquinas executando controles 16i/18i/21i com esses amplificadores alpha originais são o lar natural do A06B-0143-B075.

A combinação é totalmente validada, tem décadas de histórico de campo e continua a entregar o desempenho de controle de movimento que tornou essas máquinas produtivas. Substituir um A06B-0143-B075 neste sistema é simples — encaixar, verificar parâmetros, retorno de referência, confirmar desempenho.

Realidades de Manutenção para Motores da Geração Alpha

Motores da série Alpha com esta especificação têm agora frequentemente mais de 20 anos em campo.

O desgaste dos rolamentos é a razão mais comum para substituição ou revisão — a combinação de anos de ciclos térmicos, vibração e, às vezes, lubrificação marginal, eventualmente causa ruído nos rolamentos, aumento da temperatura de funcionamento e sintomas de ruído de posição que o loop servo lê como distúrbios.

A desmontagem completa, limpeza e substituição dos rolamentos restauram um motor mecanicamente sólido para desempenho como novo, sem o custo de uma unidade nova.

A falha do encoder é o segundo evento de serviço mais comum.

Os rolamentos e o sistema óptico do encoder A64 têm vidas úteis finitas, e um motor com um encoder defeituoso requer a substituição do encoder (restaurando a especificação original B075) ou a atualização do encoder (convertendo para um tipo mais moderno para compatibilidade com um amplificador modernizado). Ambos os caminhos são estabelecidos e bem suportados por empresas de serviço especializadas em Fanuc.

FAQ

P1: O A06B-0143-B075 requer um retorno de referência a cada inicialização, ou o encoder absoluto retém a posição?

O encoder absoluto Alpha A64 retém a posição durante o desligamento, desde que a bateria do amplificador servo esteja em bom estado. A bateria mantém a contagem de múltiplas voltas na SRAM do amplificador durante o desligamento da máquina.

Ao ligar com uma bateria em bom estado, o CNC lê a posição armazenada e o eixo está pronto para movimento sem retorno de referência.

Se a bateria se esgotou (alarme BAT), os dados de posição são perdidos e um retorno de referência é necessário após a substituição da bateria.

P2: O A06B-0143-B075 (alpha) pode funcionar com um amplificador SVM A06B-6114 (alpha i)?

Motores Alpha e amplificadores alpha i foram projetados com provisões de retrocompatibilidade, mas esta não é uma substituição plug-and-play. A compatibilidade depende da revisão específica do amplificador A06B-6114 e do protocolo de comunicação do encoder que ele suporta.

A Fanuc publica tabelas de compatibilidade nos manuais de inicialização do amplificador alpha i — consulte-as antes de tentar emparelhar motores alpha com amplificadores alpha i.

As configurações de parâmetros para tipo de motor e tipo de encoder no CNC precisarão corresponder à combinação específica que está sendo usada.

P3: O B075 não tem freio. Quais condições de máquina tornam o B175 (com freio) necessário em vez disso?

Um freio de retenção é necessário quando o eixo deve permanecer estacionário enquanto o servo está desenergizado ou durante uma parada de emergência, e a gravidade ou forças mecânicas moveriam o eixo de outra forma.

O caso mais comum é um eixo orientado verticalmente (eixo Z em um centro de usinagem vertical, uma fresadora de joelho, um pórtico) sem contrapeso mecânico.

Em eixos horizontais onde o atrito e o sistema mecânico evitam movimento indesejado quando o servo desliga, o B075 sem freio é apropriado e evita o peso adicional e a complexidade de fiação da variante com freio.

P4: Como o torque de estol de 12Nm se relaciona com a zona de operação segura contínua do motor em um ciclo de corte real?

O torque de estol é o torque contínuo que o motor pode sustentar indefinidamente em velocidade zero sem exceder os limites térmicos — é a pior carga térmica.

Em um ciclo de corte real, o motor alterna entre avanço rápido de alta velocidade e baixo torque e passes de corte de velocidade moderada e torque moderado, com o torque médio bem abaixo do valor de estol.

A zona de operação segura contínua se expande em velocidades mais altas devido à melhor ventilação do motor e à queda na exigência de torque.

O amplificador SVM impõe proteção térmica através de seu limite de corrente, evitando operação sustentada em torque de estol por períodos prolongados no ciclo de operação real do motor.

P5: Qual acoplamento de eixo é apropriado para o eixo reto liso (sem chaveta) no B075?

Um acoplamento com furo de ajuste por interferência ou um cubo tipo grampo (cubo dividido com parafuso de fixação, acoplamento de disco sem folga com furo de fixação) é a abordagem correta para um eixo liso.

Esses tipos de acoplamento transmitem torque inteiramente através da força de fixação contra a superfície do eixo — nenhuma chaveta mecânica está envolvida.

A superfície do eixo deve estar limpa, sem danos e livre de rebarbas antes de instalar o acoplamento.

Se o acoplamento original da máquina tiver um corte de chaveta para uma chaveta, o motor deve ser a variante com chaveta. Não tente usar um acoplamento com chaveta em um eixo liso; a área de contato da chaveta está ausente e o acoplamento escorregará sob carga.
