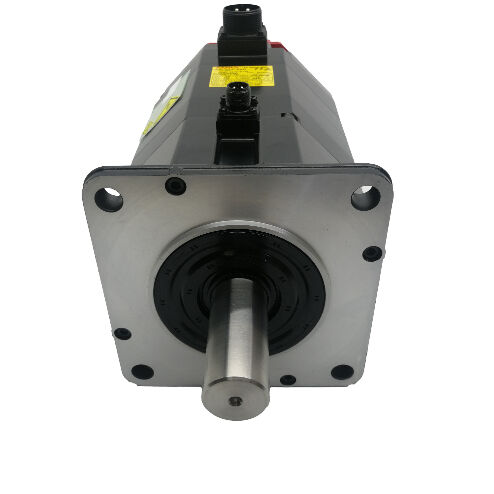

A06B-0146-B075 Fanuc AC servomotor A06B0146B075 AO6B-OI46-BO75

Fanuc A06B-0146-B075

Número da parte:A06B-0146-B075

Série:Servo motor ALPHA AC

Modelo:a22 / 1500

Variantes do eixo:Simples Direito (#7000) / Direito de tecla (#7008)

Condição:Novo / Refurbished / Disponível para troca

Resumo

OFanuc A06B-0146-B075é um servomotor AC da série ALPHA de quadros médios, modelo a22/1500, construído para o tipo de trabalho de eixo contínuo e de binário pesado exigido por pequenas e médias máquinas-ferramenta CNC.

Com um binário contínuo de 22 Nm e uma potência de 3,8 kW, este motor não é um motor de posicionamento leve.e eixos em que as forças de corte são significativas e o servosistema precisa manter a precisão da taxa de alimentação sem recuar sob carga.

O capuz vermelho é a marca da geração ALPHA, e o A22/1500 que o usava era uma visão familiar nas unidades de eixo de centros de usinagem verticais, centros de torneamento,e plataformas de fresagem durante todo o período em que esta série de motores estava em produção ativa.

Ele funciona a um máximo de 1.500 RPM uma escolha deliberada de design de baixa velocidade e alto binário e opera em uma fonte trifásica de 157 V a 100 Hz, desenhando 19 A em carga nominal.

Um detalhe prático que vale a pena saber de antemão: o A06B-0146-B075 foi produzido em duas configurações de eixo dentro do mesmo número de peça base.

O#7000o sufixo denota um eixo simples e reto, sem passagem de chave, e o# 7008o sufixo denota um eixo reto com teclado.

Ambos são o mesmo motor, tanto a nível eléctrico como mecânico, em todos os outros aspectos. A única diferença é a variante do eixo, mas é crítica quando se encomenda uma substituição ou se especifica um engate.

Principais especificações

Alto binário a velocidade moderada a22 Design Philosophy

O a22/1500 ocupa um lugar específico na hierarquia dos motores ALPHA. The torque rating is the defining number — 22 Nm continuous places it well above the AC12 family motors and into territory where the motor is expected to move and control genuinely heavy mechanical loads.

O teto de 1.500 RPM é o trade-off que torna essa densidade de binário possível dentro de um tamanho de quadro gerenciável: o projeto eletromagnético prioriza a produção de força sobre a velocidade de rotação.

Para aplicações de máquinas-ferramenta, isso se traduz diretamente na capacidade do eixo.Um motor desta classe pode manter taxas de alimentação programadas sob carga de corte total em um grande passe de face ou um corte de rugosidade pesado, onde um motor de menor torque mostraria queda de velocidade ou limitaria a corrente de ação.

O consumo de corrente contínua 19 A reflete que a saída de binário ̇ seleção do servoamplificador e o dimensionamento do cabo devem ser combinados a esta classificação,não estimado a partir de um motor mais leve da mesma família.

A uma frequência nominal de 100 Hz e 157 V, os parâmetros do sistema de accionamento deste motor são específicos.

Eles não são compartilhados com o AC12 ou outras variantes a22 que funcionam em diferentes classificações de velocidade.Os parâmetros do tipo de motor do servoamplificador devem corresponder exatamente às especificações a22/1500..

Variantes de eixo: simples versus de chave

O A06B-0146-B075 foi produzido em duas configurações de eixo, e ambos permanecem em circulação:

#7000 Não há chaveira. O binário é transmitido inteiramente através da força de fixação do acoplamento. Adequado para acoplamentos servo de precisão (bolhas, mandíbula,ou tipo de disco) onde a concentricidade e a ligação sem reação são prioridades, e quando o perfil de carga não inclui choques graves ou reversões prolongadas de alto binário.

#7008 Inclui uma chaveira padrão mecanizada no eixo.

A chave fornece um acionamento mecânico positivo que resiste ao deslizamento sob carga de choque e mudanças repetidas de direção ou qualquer accionamento em que o engate não possa garantir a transmissão total do binário apenas através da força de travagem.

Ao encomendar um motor de substituição, é essencial identificar qual variante de eixo está instalada na máquina antes da compra.

A instalação de um motor de eixo plano numa posição concebida para um eixo com chave ou vice-versa requer um novo engate ou uma modificação do eixo,Ambos adicionam tempo e custo ao que deveria ser uma troca direta.

Segregação IP65

A classificação IP65 do a22/1500 fornece proteção total contra a entrada de poeira e resistência a jatos de água dirigidos a baixa pressão.

No contexto de um ambiente de máquina-ferramenta CNC, isto abrange o nevoeiro do líquido de arrefecimento, os salpicos acidentais das operações de corte,e de limpeza de ar comprimido condições diárias de exposição que os servomotores de máquinas produtivas enfrentam continuamente.

IP65 é um passo abaixo da classificação IP67 encontrada nas variantes ALPHA com classificação de imersão total.

Para a maioria das posições de acionamento do eixo em um centro de usinagem padrão, IP65 é adequado.Vale a pena avaliar se a instalação requer blindagem adicional ou se uma variante classificada IP67 seria a melhor escolha a longo prazo..

Compatibilidade de unidade e controle

O A06B-0146-B075 funciona com os servoamplificadores da série Fanuc ALPHA ¢ módulos SVM e SVU ¢ e é compatível com as gerações de controle CNC Fanuc que estavam atuais ao lado desta série de motores,incluindo a Série 0, 0i, 16, 18 e 21 plataformas.

A uma corrente nominal de 19 A, o módulo do amplificador deve ser especificado para suportar esta carga.Emparelhar o a22/1500 com um amplificador de tamanho reduzido é uma maneira confiável de gerar falhas de sobrecorrente sustentadas em condições normais de corte.

Para projetos de adaptação e reparação, confirmar o tipo de dispositivo de retroalimentação no motor instalado e assegurar que os parâmetros do servo-acionamento refletem o código correto do tipo de motor, a velocidade máxima,especificação do codificador antes da colocação em serviço do eixo.

Notas de aprovisionamento e inspecção

Tanto as variantes de eixo #7000 quanto #7008 do A06B-0146-B075 estão disponíveis no mercado de servomotores remodelados e excedentes.Fretting na porta da chave nas variantes # 7008Medir a resistência de enrolamento de três fases para equilíbrio e testar a resistência do isolamento à terra.

Verifique a vedação do eixo IP65 para verificação de endurecimento ou rachaduras, particularmente em motores com histórico de serviço prolongado em ambientes úmidos.e verificar se o conector do codificador e a saída do cabo estão intactos antes de se comprometerem com a instalação.

Perguntas frequentes

P1: Qual é a diferença entre as variantes A06B-0146-B075 #7000 e #7008?

A única diferença é a configuração do eixo. o #7000 tem um eixo simples e reto sem passagem de chave; o #7008 tem um eixo reto com chave.Electricamente e mecanicamente, são idênticos em todos os outros aspectos, mesmo consumo de corrente, mesmo codificador, mesma montagem.

Antes de encomendar uma substituição, confirme qual a variante de eixo instalada na máquina para evitar uma incompatibilidade de acoplagem na chegada.

P2: Que servo-acionamento é compatível com este motor, e a classificação 19 A importa para a selecção?

Sim, a corrente nominal de 19 A é um requisito rígido para a seleção do amplificador.ou 21 comandos CNC.

O módulo do amplificador deve ser classificado para fornecer 19 A de saída contínua. Um módulo de tamanho reduzido entrará em corrente limitante sob carga normal do eixo e produzirá falhas térmicas ou de sobrecorrente durante o corte.

P3: Por que o a22/1500 funciona a uma velocidade máxima mais baixa do que os motores ALPHA menores?

O a22/1500 é otimizado para a densidade de binário, não para a velocidade máxima..O limite de 1.500 RPM é o resultado direto dessa prioridade de projeto.

Para eixos que necessitam de alta velocidade de travagem com cargas mais leves, um motor menor e de maior velocidade da família ALPHA é a escolha adequada, mas para ações de eixo de carga pesada,o projeto de torque-primeiro do a22/1500 é a especificação correta.

P4: Este motor não tem travões ̇ é uma limitação para certas aplicações?

Para eixos horizontais e aplicações em que o servo mantém a retenção de binário ativo em repouso, não é necessário travão e a instalação mais simples é uma vantagem.

Para eixos verticais com um peso significativo da peça de trabalho ou da mesa, um motor sem travão integrado depende inteiramente da unidade para manter a posição, o que representa um risco durante o E-stop, o servo alarme,ou eventos de perda de energiaNesses casos, deve especificar-se uma variante de travão. O A06B-0146-B075 não é adequado como substituto direto num eixo vertical com carga gravitacional sem avaliar a estratégia de retenção do eixo.

P5: O motor que removei tem um eixo de chave, mas só consigo encontrar um substituto de eixo simples ¿ posso adaptá-lo?

Tecnicamente,Um motor de eixo simples pode ser utilizado numa aplicação de eixo de chave se o engate for alterado para um tipo de fixação e os requisitos de transmissão do binário estiverem dentro da capacidade nominal do engate.No entanto, este método só é adequado se o perfil de carga não incluir cargas de choque ou reversões frequentes de grande binário que possam provocar deslizamento do engate ao longo do tempo.

A solução mais limpa é obter a variante de eixo #7008 correta.A modificação do poço no campo para adicionar uma passagem de chave não é recomendada sem usinagem especializada para manter o escoamento e a integridade do poço.
