Motor AC Servo Fanuc A06B-0153-B088
Montagem em Flange, Eixo Reto com Chaveta, Proteção IP65
Número da Peça: A06B-0153-B088
Série: Motor AC Servo Fanuc A06B
Condição: Novo / Recondicionado / Troca Disponível
Visão Geral

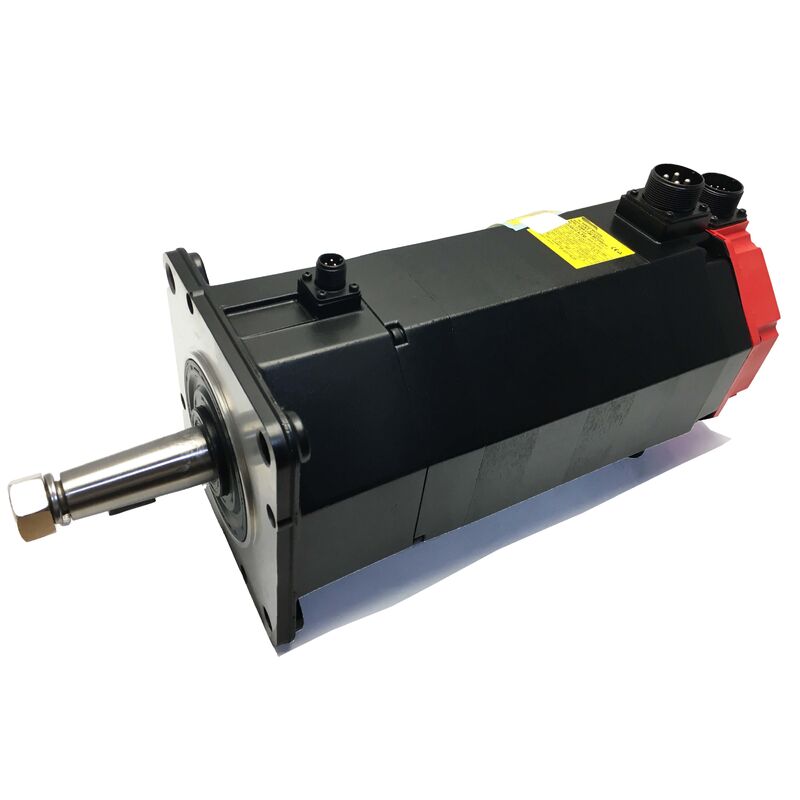

O Fanuc A06B-0153-B088 é um motor AC servo compacto com montagem em flange da linha de produtos A06B da Fanuc, apresentando um histórico de serviço longo e bem documentado em máquinas-ferramenta CNC, células de trabalho robóticas e equipamentos de produção automatizada.
Com uma classificação de saída contínua de 0,5 kW e torque de parada de 30 Nm, este motor oferece desempenho excepcional para sua classe de saída. O alto torque de parada o torna ideal para condições de carga exigentes em baixa velocidade, onde a força de retenção e o torque de partida são críticos.
Classificado para 3.000 RPM com um eixo reto com chaveta, proteção de carcaça IP65 e encoder incremental para feedback em malha fechada, o A06B-0153-B088 se destaca em acionamentos de eixo compactos, mesas de indexação, mecanismos de fixação e aplicações que exigem servos de pequeno porte que lidam com cargas mecânicas substanciais.
Compatível com tensões de alimentação de amplificador servo padrão (191-230 VAC) encontradas em gabinetes de acionamento Fanuc em instalações globais de máquinas-ferramenta.
Especificações Principais
| Parâmetro |
Valor |
| Potência de Saída |
0,5 kW (0,67 HP) |
| Torque de Parada |
30 Nm |
| Corrente de Saída Contínua |
Aprox. 11 A |
| Tensão de Entrada |
191 - 230 VAC |
| Velocidade Máxima |
3.000 RPM |
| Tipo de Eixo |
Eixo Reto com Chaveta |
| Montagem |
Flange |
| Tipo de Encoder |
Incremental |
| Proteção de Ingresso |
IP65 |
| Peso Aproximado |
0,45 kg |
Construído para Carga, Não Apenas Velocidade
Embora uma classificação de 0,5 kW possa sugerir aplicações de serviço leve, o torque de parada de 30 Nm indica um motor projetado para força de retenção substancial e saída de força em baixa velocidade. Isso o torna particularmente adequado para tarefas de posicionamento e indexação, em vez de acionamentos de eixo contínuos de alta velocidade.
Aplicações que exigem travamento de posição contra carga externa, resistência à retroalimentação ou aceleração de mecanismos moderadamente pesados a partir do repouso se beneficiam diretamente dessa característica de torque.
A combinação de alto torque de parada, teto de velocidade moderado e montagem em flange compacta torna este motor ideal para acionamentos servo auxiliares e sub-eixos, incluindo mesas rotativas de quarto eixo, mecanismos de troca de ferramentas, cilindros de fixação com feedback servo e funções de posicionamento ao lado dos eixos principais da máquina.
Eixo, Montagem e Integração
O eixo reto com chaveta fornece acionamento mecânico positivo que impede o deslizamento sob cargas de choque ou reversões de direção repetidas - essencial para aplicações de indexação e posicionamento. Este design simplifica a instalação de polias e acoplamentos, especialmente para montagem e desmontagem em campo sem ferramentas especializadas.
A montagem em flange oferece uma interface rígida de montagem frontal que é aparafusada diretamente em estruturas de máquinas ou placas de caixa de engrenagens. Esta abordagem padrão garante um alinhamento preciso com os componentes acionados, reduzindo o tempo de instalação e mantendo um engajamento mecânico consistente através de ciclos repetidos de remoção e reinstalação.
Encoder e Feedback
O encoder incremental fornece feedback contínuo de posição do eixo e velocidade para o servo drive, permitindo controle de velocidade e posição em malha fechada. Encoders incrementais referenciam a posição a partir de um pulso de home ou marcador na inicialização, o que é prática padrão para sistemas servo de eixo de máquina.
Ao substituir o A06B-0153-B088, verifique se o tipo de encoder e a contagem de pulsos do motor de substituição correspondem ao original. Alterar a resolução do encoder sem atualizar os parâmetros do servo drive pode afetar a escala de posição do eixo e gerar alarmes de incompatibilidade de encoder.
Proteção IP65 na Prática
A classificação IP65 garante que o carcaça do motor seja totalmente vedado contra a entrada de poeira e protegido contra jatos de água de baixa pressão de qualquer direção. Isso fornece proteção adequada para ambientes típicos de máquinas-ferramenta e células automatizadas, incluindo névoa de refrigerante, limpeza com jato de ar, respingos acidentais e contaminação geral do ar.
Embora um degrau abaixo dos motores com classificação de imersão IP67, o IP65 oferece proteção de longo prazo suficiente para a maioria das aplicações servo auxiliares. Para instalações com impacto direto de refrigerante ou risco de submersão, blindagem adicional ou motores com classificação mais alta devem ser considerados.
Compatibilidade e Contexto de Aplicação
A faixa de tensão de entrada de 191-230 VAC está alinhada com as tensões do barramento DC dos amplificadores servo Fanuc padrão, tornando este motor compatível com sistemas de servo drive Fanuc. Para projetos de substituição e retrofit, verifique a compatibilidade da capacidade de corrente de saída do servo amplificador com o consumo de corrente contínua de 11 A e certifique-se de que os parâmetros corretos do tipo de motor no drive sejam configurados antes da comissionamento.
Dado seu tamanho compacto e classificação de potência modesta, o A06B-0153-B088 geralmente serve em funções críticas de sub-eixo onde uma falha impacta significativamente o tempo de atividade da máquina. Manter uma peça de reposição verificada é recomendado para instalações de produção que dependem deste tipo de motor para aplicações críticas.
Perguntas Frequentes
P1: Com qual drive ou amplificador este motor foi projetado para funcionar?
O A06B-0153-B088 foi projetado para uso com módulos amplificadores servo Fanuc dentro do ecossistema de produtos A06B. O amplificador deve suportar a faixa de entrada de 191-230 VAC do motor e ser capaz de fornecer aproximadamente 11 A de corrente de saída contínua. Sempre verifique se o parâmetro do tipo de motor do servo drive está corretamente configurado antes de operar o eixo sob carga.
P2: Por que o torque de parada é tão alto em relação à classificação de potência de saída?
Torque de parada e potência de saída contínua são medições diferentes. O torque de parada é medido em velocidade zero e reflete a força máxima de saída em repouso, enquanto a potência de saída contínua considera a velocidade e os limites térmicos de operação sustentada. Uma alta relação torque de parada/potência indica otimização de design para força de retenção, travamento de posição e atuação em baixa velocidade, em vez de operação contínua em alta velocidade.
P3: O que o eixo com chaveta oferece em comparação com um eixo reto liso?
Um eixo com chaveta fornece uma conexão mecânica positiva entre o motor e o componente acionado que não pode deslizar sob choque de torque ou reversões repetidas. Para aplicações de indexação e posicionamento com mudanças frequentes na direção da carga, isso oferece vantagens significativas de confiabilidade sobre acoplamentos de eixo liso que dependem inteiramente da força de aperto.
P4: O IP65 é suficiente para uma instalação exposta a refrigerante?
O IP65 fornece proteção total contra poeira e resistência a jatos de água de baixa pressão, cobrindo a maioria da exposição acidental a refrigerante em ambientes de máquinas-ferramenta. Para locais com spray direto de refrigerante de alta pressão ou risco de submersão regular, motores com classificação IP67 ou superior são mais apropriados. Avalie a localização do motor e a blindagem local durante o planejamento da instalação.
P5: O que devo verificar ao adquirir um A06B-0153-B088 usado?
Meça a resistência do enrolamento trifásico entre todas as fases para obter valores equilibrados. Verifique a resistência de isolamento dos enrolamentos para a terra. Gire o eixo manualmente para avaliar a condição dos rolamentos e verifique se a chaveta não está danificada. Inspecione o conector do encoder e a saída do cabo quanto à integridade. Para unidades com histórico de serviço desconhecido, realize testes em bancada, incluindo verificação do sinal do encoder e funcionamento sem carga até a velocidade nominal antes da instalação.
