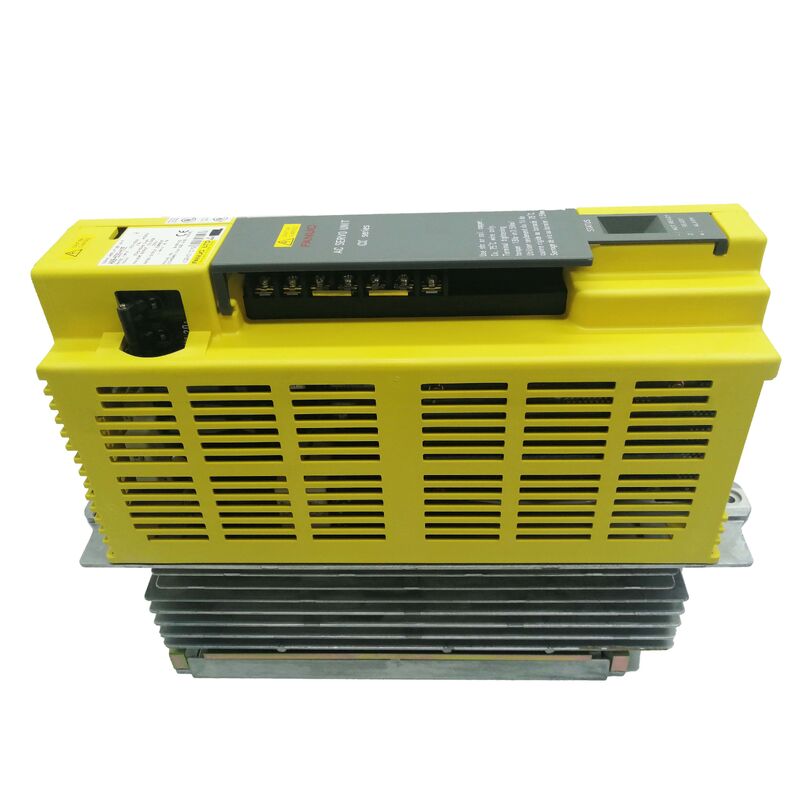

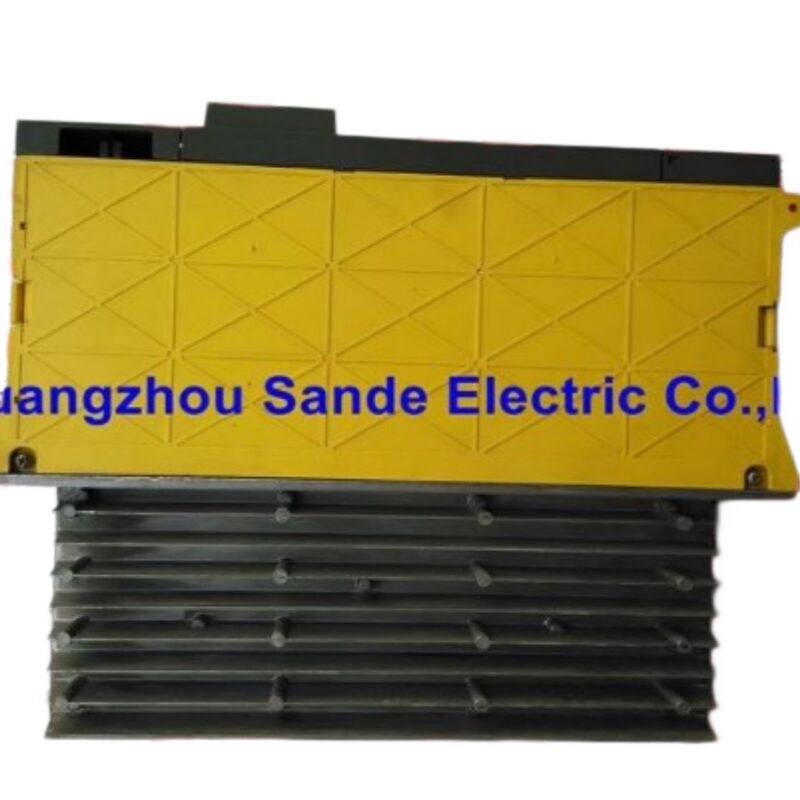

FANUC A06B-6089-H322 — Alpha SVU3-12/12/20: Três Eixos, Duas Faixas de Corrente, Uma Unidade Autônoma

Nem todos os eixos de um centro de usinagem puxam a mesma carga. O eixo Z de um centro de usinagem vertical lutando contra a gravidade com uma cabeça de fuso pesada precisa de mais corrente do que o eixo X mais leve que percorre uma mesa vazia. O eixo rotativo B de um mandrilador horizontal indexando sob uma peça de trabalho tem requisitos de torque diferentes dos dois eixos lineares que ciclam em alta velocidade. Os construtores de máquinas que entenderam isso fizeram escolhas de seleção de acionamento de acordo — e o A06B-6089-H322 reflete exatamente esse pensamento.

Designado SVU3-12/12/20, esta é uma unidade assimétrica de três eixos da família alpha SVU da FANUC. Os eixos L e M são classificados em 3A de saída cada (classe 12), adequados para motores servo alpha mais leves que lidam com tarefas de menor carga. O eixo N aumenta para 5,9A (classe 20), acomodando um motor com demandas de torque significativamente maiores. Todos os três eixos compartilham uma carcaça, uma fonte de alimentação e um conjunto de terminais de entrada de energia. A pegada do gabinete permanece compacta; a alocação de corrente do eixo corresponde aos perfis de carga reais da máquina.

A Sande Electric estoca o A06B-6089-H322 em condições novas e usadas, despachando para todo o mundo em 0 a 3 dias úteis.

Entendendo o Alpha SVU: Uma Arquitetura Autônoma

A designação "SVU" na série alpha da FANUC significa Servo amplifier Unit (Unidade Amplificadora Servo) — uma convenção de nomenclatura que carrega uma implicação técnica crítica: a unidade contém seu próprio retificador e barramento DC embutidos. Ele se conecta diretamente à energia CA trifásica de entrada e a converte internamente. Nenhum módulo de fonte de alimentação externo é necessário, e nenhum barramento DC compartilhado precisa ser pré-estabelecido no gabinete do acionamento antes que esta unidade possa operar.

Isso distingue fundamentalmente a família 6089 SVU das famílias 6079 e 6080 alpha SVM (Servo Module). Um módulo SVM dessas séries — como os módulos de três eixos SVM3 — deve ser emparelhado com um módulo de fonte de alimentação instalado separadamente que fornece a tensão do barramento DC compartilhado. O SVU não. É uma instalação autônoma: forneça energia CA a ele, conecte os cabos do motor e o feedback do encoder, conecte a interface PWM ao CNC e o eixo estará pronto.

Essa arquitetura torna o 6089 SVU uma escolha prática para máquinas onde o posicionamento individual do acionamento no eixo — em vez de em um gabinete centralizado — é desejável. Também simplifica o isolamento de falhas: uma falha do SVU afeta apenas os eixos acionados por essa unidade, enquanto uma falha da fonte de alimentação SVM derruba todos os módulos que compartilham esse barramento.

O H322 em Contexto: Lendo a Gama de Três Eixos 6089

A série 6089 usa uma convenção de numeração lógica para sua linha SVU de três eixos. O sufixo codifica a combinação de corrente entre os canais L, M e N:

O H322 fica entre o H321 totalmente simétrico de classe 12 e o H323 de uma classe 12/duas classes 20. Sua combinação específica — dois eixos leves e um eixo de médio alcance — mapeia naturalmente para máquinas onde dois eixos realizam movimento linear de tarefa semelhante, enquanto o terceiro aciona algo mais pesado. O eixo N a 5,9A não é um acionamento "pesado"; ele lida com motores alpha na faixa de β2/3000 a α4/4000, consistente com um eixo primário de escala média em vez de uma cabeça de fresagem de grande formato.

Uma consequência da configuração de corrente assimétrica que vale a pena notar: o eixo N tem mais dissipação térmica sob carga do que os eixos L e M. Em máquinas com ciclos de trabalho elevados do eixo N, o gerenciamento térmico da unidade — resfriamento a ar em torno do estágio de saída — é mais importante para o canal N do que para os outros dois. Boa ventilação do gabinete e espaço adequado ao redor da unidade são importantes quando o eixo N opera em ou perto de sua corrente nominal de 5,9A continuamente.

Especificações Técnicas

A Provisão de Eixo Não Utilizado: O Que Fazer Quando Nem Todos os Três Canais Estão Ativos

Unidades SVU de três eixos são às vezes instaladas em máquinas que utilizam ativamente menos de três eixos através dessa unidade. Uma máquina que foi reconfigurada, uma onde um eixo foi desativado, ou uma onde o SVU foi selecionado com capacidade de sobra — essas situações podem deixar um ou mais canais ociosos.

A documentação da FANUC para a família 6089 SVU aborda isso diretamente. Quando um eixo não está conectado a um motor, o cabo entre o CNC e a unidade amplificadora servo para esse eixo deve ser removido, e um conector dummy inserido em seu lugar. O conector dummy requer que os pinos 8 e 10 sejam curtocircuitados — isso sinaliza para o acionamento que o circuito de parada de emergência do eixo está satisfeito para esse canal não utilizado. Sem o conector dummy em um eixo não utilizado, o SVU pode exibir uma condição de alarme para esse canal na inicialização ou durante a operação, porque o loop de parada de emergência aberto é interpretado como uma falha. Esta é uma fonte comum de alarmes confusos quando um 6089 SVU é instalado com menos eixos ativos do que sua capacidade.

6089 Versus 6090: Séries Irmãs, Gerações de Motores Diferentes

Tanto a série 6089 alpha SVU quanto a série 6090 SVUC (abordada separadamente neste catálogo) são unidades amplificadoras servo autônomas com fontes de alimentação embutidas e interfaces PWM — arquitetonicamente são equivalentes em conceito. A diferença reside na geração de motores para a qual foram projetadas.

A série 6090 SVUC foi otimizada para a geração de motores alpha C — os motores alpha modelo C produzidos no início a meados da década de 1990. O 6089 SVU visa a família de motores alpha series mais ampla que precedeu e se sobrepôs aos motores C. As tabelas de compatibilidade de motores na documentação da FANUC mostram o 6089 usado com motores na classe padrão α1 a α4, enquanto o 6090 faz referência especificamente a motores designados como αC. Na prática, há uma sobreposição significativa nas máquinas que podem ter usado um ou outro dependendo do ano de fabricação e da especificação do motor do OEM no momento da construção.

Ao adquirir uma substituição, sempre verifique o número da peça da unidade instalada (6089 versus 6090) e as designações do motor conectado antes de selecionar a substituição. Substituir um 6090 por um 6089 em uma máquina com fiação para a interface PWM Tipo A do 6089 requer a confirmação de que a interface servo do CNC corresponde.

Notas de Condição e Estoque

Unidades A06B-6089-H322 novas de estoque antigo em embalagem original possuem garantia de 12 meses no armazém. Estas são a escolha preferida para máquinas que suportam produção contínua onde o custo de tempo de inatividade não planejado excede o preço premium de estoque novo.

Unidades usadas inspecionadas são funcionalmente verificadas em todos os três eixos e oferecidas com garantia de 3 meses. Dada a idade da série 6089 — essas unidades foram produzidas em uma era agora 25 a 30 anos atrás — a condição do inventário usado varia. Entre em contato conosco antes de fazer o pedido para discutir o histórico de inspeção e a disponibilidade.

Pedido, Pagamento e Envio

Envio mundial via DHL e FedEx em 0 a 3 dias úteis a partir do pagamento confirmado. O frete combinado está disponível em pedidos de vários itens.

Opções de pagamento:

• Transferência Bancária (T/T) — todos os valores de pedido
• PayPal — pedidos de até USD $500
• Western Union — todos os valores de pedido

Impostos de importação e impostos locais são de responsabilidade do comprador no destino.

Garantia e Devoluções

Devoluções aceitas para unidades que chegam danificadas, incompletas, não conforme descrito ou confirmadas como não funcionais dentro de 4 dias após o recebimento. A unidade deve ser devolvida com o selo de garantia intacto. O frete de retorno é de responsabilidade do comprador. Não há devoluções por pedidos incorretos ou mudança de ideia.

Perguntas Frequentes

P1: Como o A06B-6089-H322 (SVU3-12/12/20) difere do H321 (SVU3-12/12/12), e como sei qual a minha máquina usou originalmente?

R: O H321 fornece três canais idênticos a 3.0A cada — todos os eixos acionam motores na faixa de corrente da classe 12. O H322 mantém L e M em 3.0A, mas atualiza N para 5.9A, acomodando um motor um pouco maior no eixo N. O método correto de identificação é a etiqueta na unidade instalada: o número completo da peça FANUC, incluindo o sufixo de quatro dígitos, é impresso na lateral. Se a etiqueta estiver desgastada, as placas do modelo do motor no motor do eixo N em comparação com os motores L e M indicarão se o eixo N usa um motor mais pesado (classe α4/4000) ou o mesmo motor leve dos outros. Se o motor N for identificavelmente maior, o H322 é a substituição correta; se todos os três motores forem o mesmo modelo pequeno, o H321 foi o original. A tela do eixo servo do CNC também pode mostrar os parâmetros do código do motor para cada eixo, que se referem diretamente ao modelo do motor e confirmam o requisito de classe de corrente.

P2: O 6089 SVU tem uma fonte de alimentação embutida. Isso significa que não preciso mudar mais nada no gabinete do acionamento ao substituí-lo?

R: Na maioria dos casos, sim — o H322 é uma substituição direta que se conecta à mesma entrada CA trifásica, aos mesmos cabos de alimentação do motor e à mesma fiação da interface PWM da unidade original. Nenhuma fonte de alimentação externa aiPS ou módulo de fonte de alimentação precisa ser tocada. No entanto, antes de ligar, verifique três coisas: que a tensão CA trifásica de entrada está dentro da especificação de 200 a 230V para esta unidade; que o cabo da interface PWM do CNC para o SVU está corretamente encaixado em ambas as extremidades (uma conexão de interface solta pode causar um alarme imediato na inicialização que parece uma falha da unidade, mas não é); e que quaisquer canais de eixo não utilizados têm conectores dummy instalados com os pinos 8 e 10 curtocircuitados, se esses eixos não estiverem conectados a motores. Essas três verificações cobrem as causas mais comuns de falha na inicialização após uma substituição de SVU correta.

P3: O A06B-6089-H322 pode ser substituído pela série A06B-6090-H3xx da mesma classe de corrente?

R: A série 6090 SVUC usa a mesma arquitetura de interface PWM Tipo A e classes de corrente semelhantes, então em princípio a equivalência elétrica está lá — mas uma substituição direta requer a confirmação da compatibilidade da interface no nível do conector. As séries 6089 e 6090 foram projetadas para diferentes gerações de motores (alpha versus alpha C), e embora o tipo de interface seja o mesmo, as configurações de parâmetros no CNC para códigos de motor e limites de corrente devem corresponder ao motor que está realmente conectado, independentemente de qual série SVU a unidade de substituição venha. Se os motores da máquina forem da série alpha padrão (não especificamente designados como alpha C), uma substituição H322 de 6089 é a escolha mais limpa de igual para igual. Se você estiver considerando um 6090 como alternativa, verifique o código do motor nos parâmetros do CNC é apropriado para o motor real antes de fazer a substituição, e confirme se nenhum adaptador de fiação de interface é necessário.

P4: Após instalar um H322 de substituição, o CNC exibe alarme servo 9 (sobrecorrente do eixo M) imediatamente ao habilitar o eixo. O motor do eixo M estava funcionando bem antes da unidade falhar. O que devo verificar?

R: Um alarme de sobrecorrente do eixo M na primeira habilitação após a substituição geralmente tem uma das três causas. Primeiro, verifique as conexões do cabo de alimentação do motor do eixo M nos terminais de saída do SVU — um terminal de fase incorretamente encaixado ou um terminal que foi apertado demais e rachou pode causar um curto-circuito fase a fase que dispara a proteção contra sobrecorrente imediatamente. Segundo, verifique se o cabo do encoder do eixo M está conectado à entrada de feedback do eixo M no novo SVU, não trocado com o eixo L ou N — uma incompatibilidade do cabo do encoder faz com que o loop de corrente perca a referência de posição e comande corrente excessiva durante a habilitação do eixo. Terceiro, verifique o parâmetro servo do CNC para o eixo M (código do motor, parâmetro 2020) em relação à placa de identificação do motor: se o código do motor não corresponder ao modelo do motor conectado, as configurações de limite de corrente do acionamento podem estar abaixo do que o motor realmente consome na aceleração inicial, disparando uma falsa sobrecorrente. Corrija o código do motor e reabilite o eixo antes de concluir que a unidade de substituição tem uma falha.

P5: A série 6089 está descontinuada. Existe um equivalente moderno da FANUC, e o que está envolvido em atualizar em vez de substituir por um igual?

R: Não há um equivalente moderno direto — a arquitetura 6089 SVU (unidade autônoma PWM autônoma) não tem um sucessor FANUC atual que possa ser substituído sem mudanças mais amplas no sistema. As modernas famílias de acionamentos alpha i e beta i usam interface de fibra óptica FSSB e, para os módulos SVM, requerem um barramento de fonte de alimentação aiPS compartilhado. A atualização de uma instalação 6089 SVU para uma arquitetura de acionamento moderna envolve a substituição da placa de interface servo do CNC (ou do próprio CNC), a substituição do arranjo da fonte de alimentação do gabinete do acionamento, a substituição do SVU por um acionamento FSSB ou beta i compatível, e potencialmente a reparametrização do CNC para a nova combinação motor/acionamento. Para a maioria das máquinas que ainda operam com sistemas CNC Series 15, 16 ou 18, isso representa uma revisão completa do sistema CNC e de acionamento em vez de uma troca de componentes. O caminho mais prático para manter uma máquina baseada em 6089 em produção é manter um inventário de unidades H322 testadas e usadas. Entre em contato conosco para discutir a disponibilidade de estoque e o fornecimento em massa se você tiver várias máquinas desse tipo em sua instalação.
