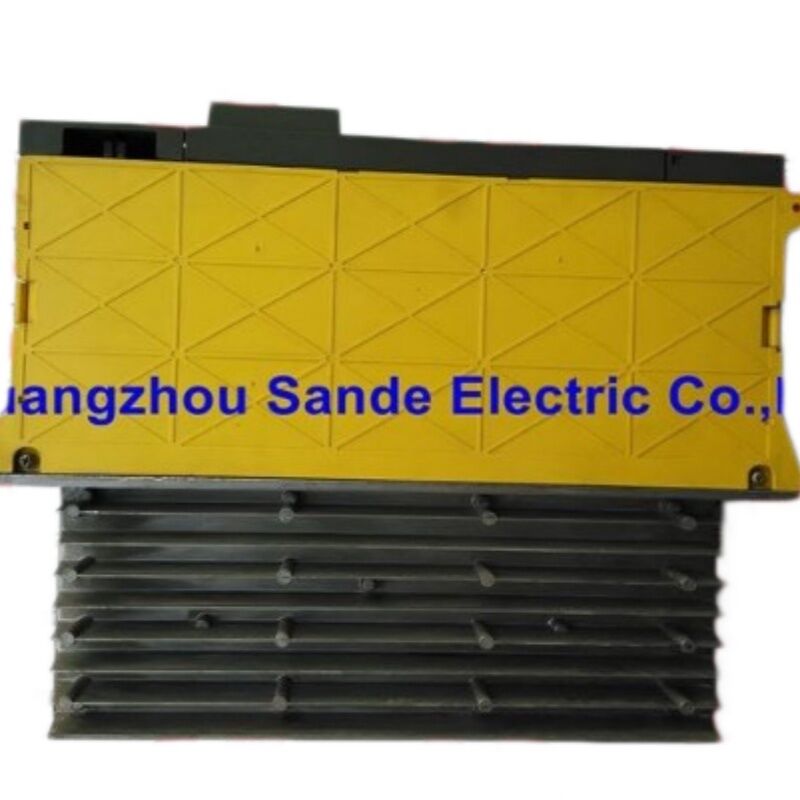

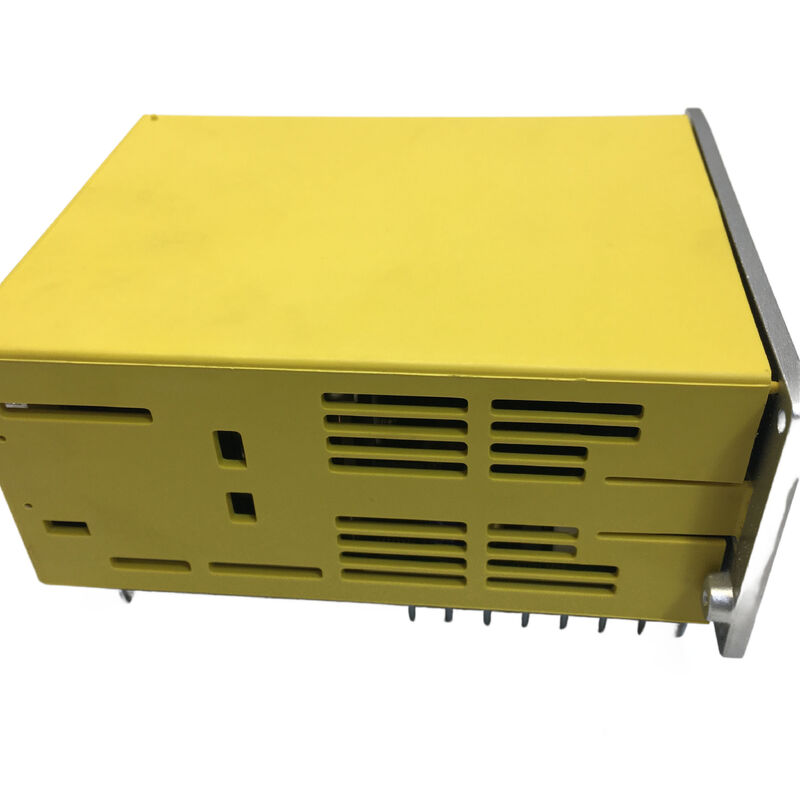

FANUC A06B-6090-H244 — Alpha C Series SVUC2-40/40, O Drive Dual-Eixo Simétrico para Aplicações de Motor Duplo

Existe uma classe particular de máquina CNC que impõe demandas idênticas a dois eixos simultaneamente: centros de usinagem de coluna dupla, fresadoras horizontais de palete duplo, tornos de fuso duplo sincronizados onde os eixos X e Y compartilham perfis de carga, ou qualquer configuração onde um fabricante de máquina emparelhou dois motores do mesmo tamanho em um único amplificador para economizar espaço no gabinete e simplificar a fiação. O A06B-6090-H244 foi projetado precisamente para essa configuração.

Designado SVUC2-40/40 na série de amplificadores Alpha C da FANUC, esta unidade aciona dois eixos — L e M — com saídas idênticas de 8,7A em cada canal. Ambos os canais são iguais. Não há assimetria, nenhum eixo primário "pesado" emparelhado com um secundário mais leve. A designação 40/40 explica diretamente: a mesma classe de corrente, a mesma capacidade de acionamento, em ambas as saídas. Para máquinas construídas em torno de motores servo α12 combinados rodando em aplicações paralelas, este drive é a escolha correta e original de equipamento.

A Sande Electric estoca o A06B-6090-H244 em condições novas e usadas para envio mundial em até 0 a 3 dias úteis.

A Geração Alpha C: Onde Este Drive se Encaixa na História da FANUC

Compreender o A06B-6090-H244 requer colocá-lo em contexto. A evolução dos amplificadores servo da FANUC passou por várias gerações distintas, cada uma com diferentes arquiteturas de interface:

O 6066 foi a geração original Alpha C, introduzida no final dos anos 1980 e usada até o início dos anos 1990. Ela usava uma interface PWM Tipo B. A série 6090 — que inclui o H244 — é a sucessora direta da 6066. Ela usa uma interface PWM Tipo A. Ambas as gerações compartilham a designação "SVUC" e tamanhos de gabinete externamente semelhantes, mas a pinagem da interface e o protocolo de sinal diferem entre as duas séries. Uma unidade A6090 não é um substituto plug-and-play para uma unidade 6066 no mesmo CNC sem verificação da interface.

O que veio depois da 6090 foi a mudança para FSSB — Fiber Optic Serial Servo Bus — que define as séries 6096, 6114, 6117, 6130 e as séries Alpha i posteriores. O FSSB substituiu a fiação PWM paralela por uma única cadeia de fibra óptica, simplificando drasticamente a fiação multi-eixo. A série 6090 se encaixa na era PWM: mais capaz do que os primeiros drives analógicos, já digital em seu controle de motor, mas anterior à arquitetura de fibra óptica que agora domina as instalações modernas de CNC da FANUC.

Para máquinas que ainda rodam em sistemas CNC que precedem a transição FSSB — Séries 15, 16, 18 e 21 variantes não-i em particular — a 6090 é frequentemente a peça correta. Os módulos 6096 e 6114 não são intercambiáveis com unidades 6090 nesses controles mais antigos.

H244 Decodificado: O que o Sufixo Indica

Dentro da série 6090 Alpha C, a estrutura do sufixo carrega informações específicas. Desmembrando H244:

O "2" em SVUC2-40/40 indica que este é um módulo de dois eixos — ambas as saídas de canal L e M estão presentes e ativas. Versões de eixo único na mesma família carregam designações diferentes. O "40/40" descreve a classe de corrente de cada eixo: tanto o eixo L quanto o eixo M operam na classe 40, correspondendo a 8,7A de saída contínua nominal por canal.

Para comparação, o H246 é SVUC2-40/80 — o eixo L permanece em 8,7A, mas o eixo M aumenta para uma classe de corrente mais alta, adequada para máquinas onde os dois eixos acionam motores de tamanhos diferentes. O H266 é SVUC2-80/80 — ambos os eixos na classe de corrente maior. O H244 é a configuração mais simétrica na faixa de eixo duplo: ambos os eixos idênticos, ambos alimentando motores combinados, ambos compartilhando o mesmo consumo total de entrada de 17A da linha trifásica de entrada.

Especificações Técnicas

Dois Eixos, Uma Unidade — Implicações de Gabinete e Fiação

Os fabricantes de máquinas escolheram módulos amplificadores de eixo duplo por duas razões: espaço no gabinete e eficiência de roteamento de cabos. Um único SVUC2-40/40 ocupa um slot no gabinete do drive e se conecta ao CNC através de uma única interface de eixo, enquanto seus dois canais de saída executam cabos de alimentação separados para seus respectivos motores. Em comparação com duas unidades independentes de eixo único, isso reduz pela metade o número de conexões de interface do lado do controle e diminui a pegada do gabinete para a seção servo.

A troca é a interdependência. Com o H244, uma falha no eixo L que desliga o amplificador também desliga o eixo M — ambos os canais compartilham o mesmo link DC, a mesma fonte de alimentação de controle e o mesmo display LED no painel frontal. Ao solucionar problemas, é importante determinar se um alarme se originou do canal L, do canal M ou de um componente interno compartilhado antes de substituir a unidade.

O display LED frontal no SVUC2 usa um formato de 7 segmentos para indicar códigos de alarme e, quando funcionando normalmente, o status operacional. Para unidades que exibem alarmes intermitentes, observar o LED no momento do gatilho da falha — antes que a tela de alarme do CNC seja atualizada — geralmente fornece a primeira indicação mais precisa de qual canal ou qual circuito interno está envolvido.

Referência de Código de Alarme

Os códigos de alarme 8 e 9 aparecendo com um ponto decimal (8., 9.) indicam um alarme IPM (Módulo de Potência Inteligente) em vez de uma condição de sobrecorrente simples. Alarmes IPM geralmente envolvem os módulos de transistor internos detectando condições térmicas ou de corrente anormais no nível do dispositivo, o que é distinto de uma falha de fiação ou motor acionando o sensor de corrente externo. A distinção é importante para o diagnóstico: um HCL ou HCM (sem ponto) na inicialização aponta para verificações de fiação do motor ou isolamento do motor primeiro; um alarme IPM (código pontilhado) justifica a inspeção dos módulos de transistor e seu caminho térmico.

A Questão da Substituição do 6066: Tipo A vs. Tipo B

O A06B-6090-H244 é o substituto documentado para o A06B-6066-H244 em termos de função e classe de corrente. Ambos são unidades de eixo duplo SVUC2-40/40 que acionam os mesmos motores α12 a 8,7A por canal. A ressalva crítica é a compatibilidade da interface.

A série 6066 usava fiação de interface PWM Tipo B em seu conector de controle. A série 6090 usa Tipo A. Em controladores CNC que foram originalmente construídos para a interface 6066 Tipo B — predominantemente máquinas Series 15 e 16 de produção inicial do final dos anos 1980 e início dos anos 1990 — o 6090 não pode ser simplesmente substituído sem confirmar que a interface do amplificador servo do CNC corresponde à pinagem Tipo A, ou sem um cabo adaptador de interface. A FANUC não ofereceu uma troca oficial entre essas duas séries especificamente por causa dessa incompatibilidade de conector.

Para máquinas que já rodam um 6090 H244 e precisam de um substituto direto, essa distinção é irrelevante — a unidade substituta se conecta de forma idêntica. A questão da interface só surge quando alguém tenta obter um 6090 como uma atualização ou substituto para uma instalação original 6066.

Condição de Estoque e Fornecimento

Unidades A06B-6090-H244 novas de estoque antigo são produtos genuínos FANUC em embalagem original, nunca instaladas. Dado que a série 6090 está descontinuada há muitos anos, estoque novo verdadeiro é a opção preferida para máquinas que devem manter a operação contínua — não há nova produção para recorrer, e cada unidade genuinamente nova na cadeia de suprimentos representa um inventário em diminuição. Unidades novas têm garantia de 12 meses do armazém.

Unidades usadas inspecionadas são obtidas de máquinas desativadas, verificadas quanto à funcionalidade dos eixos L e M, e oferecidas com garantia de 3 meses. Os modos de falha comuns em unidades usadas da série 6090 encontradas em registros de reparo incluem degradação de capacitores, eletrólitos vazando na placa de controle e transistores de saída falhos — todas falhas relacionadas à idade, previsíveis de unidades que estão em serviço há 15 a 30 anos. Confirme o padrão de inspeção conosco antes de fazer o pedido se os requisitos operacionais da máquina forem exigentes.

Pedido, Pagamento e Envio

Envio mundial via DHL e FedEx em 0 a 3 dias úteis a partir do pagamento confirmado. Frete combinado disponível em pedidos de vários itens.

Opções de pagamento:

• Transferência Bancária (T/T) — todos os valores de pedido
• PayPal — pedidos de até US$ 500
• Western Union — todos os valores de pedido

Impostos de importação e impostos locais são de responsabilidade do comprador no destino.

Garantia e Devoluções

Devoluções aceitas para unidades que chegam danificadas, incompletas, não conforme descrito, ou confirmadas como não funcionais dentro de 4 dias após o recebimento. A unidade deve ser devolvida em sua condição original com o selo de garantia intacto. O frete de retorno é de responsabilidade do comprador. Não há devoluções por pedidos incorretos ou desistência.

Perguntas Frequentes

P1: O A06B-6090-H244 é listado como substituto do A06B-6066-H244. Eles são intercambiáveis em qualquer máquina que rode o 6066 original?

R: As duas unidades compartilham a classe de corrente SVUC2-40/40 e acionam os mesmos motores, mas usam fiação de interface de controle diferente — o 6066 usa uma interface PWM Tipo B e o 6090 usa Tipo A. Em uma máquina que foi originalmente construída com o 6066 e tem um conector de interface Tipo B do CNC para o amplificador, você não pode simplesmente conectar um 6090 sem verificar ou adaptar a fiação da interface. Para máquinas que já rodam um 6090 H244 — a situação muito mais comum hoje em dia, já que a maioria das máquinas sobreviventes dessa época foram atualizadas em algum momento — um H244 substituto da mesma série 6090 se conecta diretamente sem qualquer modificação de interface.

P2: Ambos os eixos L e M da minha máquina pararam juntos e o LED mostra o alarme "b". O que isso indica e onde devo começar a solucionar problemas?

R: O alarme "b" no LED de 7 segmentos representa sobrecorrente simultânea em ambos os eixos L e M ao mesmo tempo, o que em um módulo de eixo duplo geralmente aponta para uma falha compartilhada em vez de duas falhas de canal independentes. Os primeiros lugares a verificar são o link DC e a alimentação de entrada: alarme 3 (LVDC) ou alarme 1 (HV) podem preceder ou acompanhar um alarme "b" se o barramento DC estiver colapsando sob carga. Se o link DC estiver saudável, verifique se ambos os cabos de alimentação do motor têm um defeito de aterramento comum ou se há um curto na fiação do gabinete compartilhado. Se você vir "b." com um ponto decimal em vez de um "b" simples, isso indica um alarme no nível IPM em ambos os canais simultaneamente — nesse caso, os módulos IGBT dentro da unidade são o ponto de falha mais provável e a unidade geralmente requer reparo ou substituição.

P3: O A06B-6090-H244 requer um módulo de fonte de alimentação separado, como o 6114 Alpha i SVM faz com seu aiPS?

R: Não. A série 6090 SVUC é uma unidade autônoma — ela retifica sua própria entrada trifásica AC e gera a tensão do link DC internamente. Esta é a mesma arquitetura da série 6093 Beta SVU: o drive se conecta diretamente à entrada AC trifásica e não depende de um barramento de fonte de alimentação compartilhado externo. Isso torna a instalação simples — a entrada de energia AC trifásica e os cabos do motor são as conexões primárias, juntamente com a interface de controle para o CNC. O único acessório externo às vezes usado com unidades 6090 é uma unidade de descarga regenerativa separada quando o ciclo de trabalho da máquina gera mais energia regenerativa do que o circuito de regeneração interno do drive pode absorver.

P4: Minha máquina usa motores α12 em ambos os eixos. O H244 é a unidade certa, ou devo considerar o H246 (SVUC2-40/80)?

R: O H244 é a escolha correta para motores α12 combinados nos eixos L e M. O motor α12 se enquadra na faixa de corrente da classe 40, e o H244 fornece saída nominal igual de 8,7A em ambos os canais — precisamente adequado para esse par de motores. O H246 (SVUC2-40/80) é a escolha certa apenas quando os dois eixos usam motores de tamanhos diferentes: o motor da classe 40 no eixo L e um motor maior que requer a corrente da classe 80 no eixo M. Se ambos os eixos acionam motores α12 idênticos, o H246 assimétrico não oferece vantagem e introduz complexidade desnecessária. Confirme os números do modelo do seu motor na documentação de fiação da máquina antes de fazer o pedido.

P5: A série 6090 está descontinuada. Se esta unidade falhar novamente em alguns anos, quais são as opções realistas a longo prazo?

R: A série 6090 está fora de produção há muitos anos e não retornará. Para manutenção contínua de máquinas que rodam o H244, existem três caminhos realistas. Primeiro, estocar uma unidade sobressalente agora enquanto exemplos usados e novos de estoque antigo ainda estão disponíveis no mercado — esta é a abordagem mais direta e a mais comum para máquinas críticas para a produção. Segundo, se o próprio sistema CNC estiver sendo atualizado ou substituído, a arquitetura do drive servo pode ser atualizada no mesmo projeto, já que CNCs e famílias de drives mais novas não são limitadas pela disponibilidade de peças 6090. Terceiro, alguns serviços de reparo especializados podem reconstruir unidades 6090 falhas substituindo capacitores e módulos IGBT falhos — os componentes de falha conhecidos — estendendo a vida útil da unidade sem exigir uma substituição completa. Entre em contato conosco sobre a disponibilidade atual de estoque; dada a idade dessas unidades, as posições de estoque podem mudar rapidamente.
