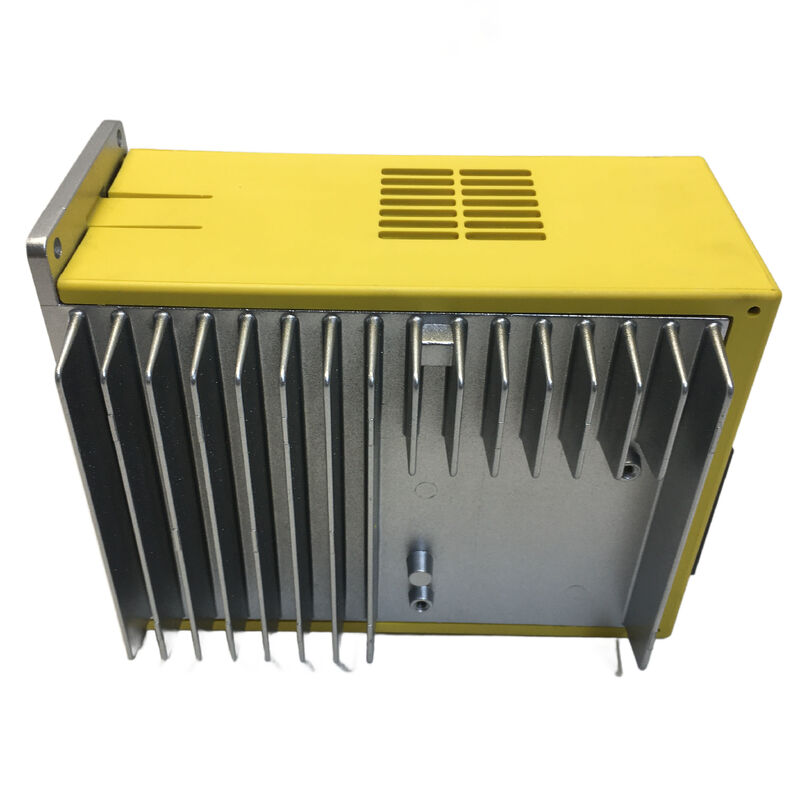

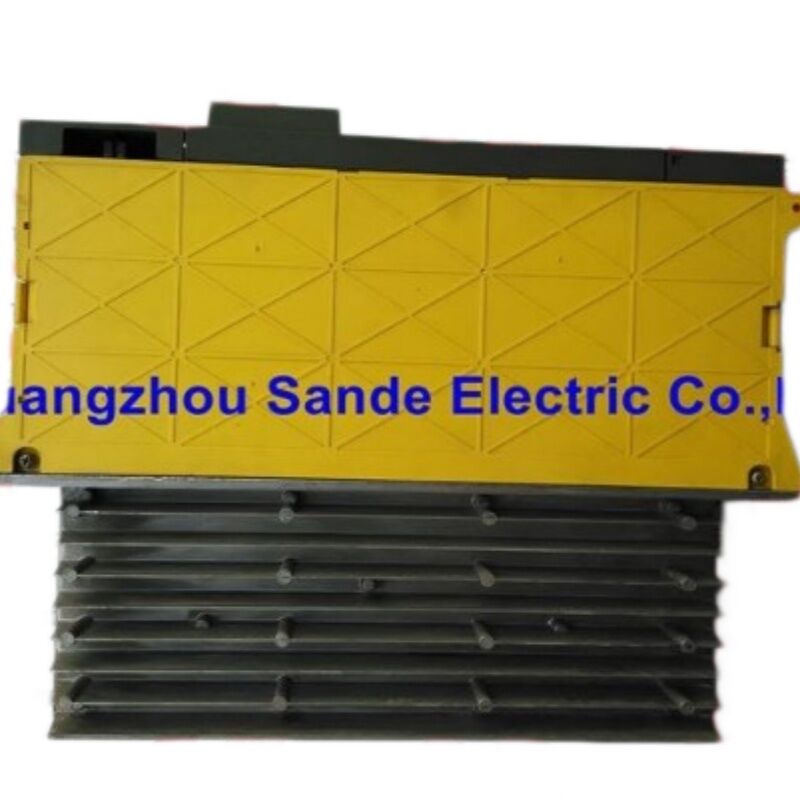

FANUC A06B-6093-H113 — Beta SVU-40, Interface FSSB Servo Drive Monoeixo

Existem duas perguntas que um engenheiro de manutenção faz quando uma unidade servo beta falha: "Qual é a interface?" e "Qual é a corrente nominal?" Erre em qualquer uma delas e a unidade de substituição não funcionará, por mais rápido que seja o envio. Para o A06B-6093-H113, as respostas são FSSB e classe 40 (saída nominal de 12,5A) — e ambos os detalhes têm consequências reais para o que esta unidade é, como ela se comunica e quais motores ela pode acionar.

A Sande Electric tem o A06B-6093-H113 em condição nova e usada inspecionada, com envio para todo o mundo em 0 a 3 dias úteis.

O que Torna Esta Unidade Diferente: FSSB em um SVU Autônomo

Para entender o lugar do A06B-6093-H113 no ecossistema FANUC, é útil pensar em dois eixos de variação em drives servo beta: a arquitetura de energia e a interface de comunicação.

No lado da energia, as unidades servo beta FANUC (SVU) são autônomas — cada unidade tem sua própria fonte de alimentação interna, convertendo a CA de entrada para a CC necessária para a saída do drive. Esta é a diferença estrutural definidora entre um SVU beta e um módulo SVM alfa. Os módulos SVM alfa retiram energia CC de um módulo de fonte de alimentação compartilhado montado no mesmo barramento de drive; se essa fonte falhar, todos os módulos no barramento caem juntos. O SVU carrega seu próprio suprimento, portanto, pode ser montado independentemente, em qualquer lugar da máquina onde a energia CA seja acessível. É por isso que os SVUs beta são a escolha padrão para eixos que ficam fisicamente separados do gabinete principal do drive — trocadores automáticos de ferramentas, estações de ferramentas rotativas ou eixos de posicionamento secundários em grandes máquinas-ferramenta.

No lado da comunicação, a FANUC oferece duas opções de interface diferentes dentro da série SVU 6093. As subfamílias H15x e H17x usam I/O Link, conectando-se ao CNC via PMM e um cabo serial elétrico. A subfamília H11x — incluindo este H113 — usa FSSB: o Fiber Optic Serial Servo Bus, a mesma interface óptica de alta velocidade usada nos módulos servo da série alfa da FANUC. A conexão física é via fibra óptica TOCP200, não um cabo de dados elétrico.

O A06B-6093-H113 é, portanto, a intersecção de duas propriedades que nem sempre aparecem juntas: a liberdade locacional de um SVU autônomo e a precisão de fibra óptica de alta velocidade da comunicação servo FSSB. Para fabricantes de máquinas-ferramenta que executam sistemas CNC baseados em FSSB e que também precisavam posicionar um eixo longe da pilha principal de drives, este SVU-40 era a solução.

O SVU-40 na Faixa de Corrente FSSB 6093

Dentro da subfamília FSSB H11x da série 6093, a FANUC produziu quatro classificações de corrente:

• H111 — SVU-4 (menor, para os motores beta mais leves)
• H112 — SVU-12 (faixa média-baixa)
• H113 — SVU-40 (faixa média-alta, saída nominal de 12,5A)
• H114 — SVU-80 (maior corrente, saída nominal de 15A)

O H113 SVU-40 ocupa a posição médio-alta, dimensionado para motores beta da classe 40: o b4/3000, b8/2000 e motores semelhantes que aparecem em eixos auxiliares mais pesados — mesas rotativas maiores, mecanismos ATC mais pesados e eixos de posicionamento secundários em máquinas-ferramenta maiores. Ele também é listado como compatível com motores alfa da faixa da classe 40 (α4/4000i, α8/3000i) em configurações de motor misto, o que expande a gama de máquinas onde ele é utilizado.

O sufixo H113 na numeração da FANUC segue a convenção: o primeiro dígito após H indica a geração da interface, e os dígitos subsequentes indicam a classe de corrente. H113 significa a 3ª unidade na família FSSB SVU H11x — que corresponde ao nível de saída SVU-40.

Especificações Técnicas

H113 vs. H173: A Divisão FSSB e I/O Link na Série 6093

Um erro comum de pedido na série 6093 é confundir as variantes FSSB (H11x) com as variantes I/O Link (H17x). Ambos são unidades da classe SVU-40 com fontes de alimentação integradas. Ambos são fisicamente semelhantes em tamanho. A diferença é a placa de comunicação e o conector.

O H113 conecta-se ao CNC via fibra óptica FSSB. O H173 conecta-se via I/O Link (serial elétrico, através do PMM). Estes não são intercambiáveis. O CNC deve ser configurado para um tipo de interface, e a fiação da máquina deve rotear o cabo correspondente para a localização do drive. Se sua máquina tem um cabo de fibra óptica FSSB roteado para a posição de montagem do drive, a substituição deve ser o H113 (ou uma unidade FSSB compatível). Instalar uma unidade I/O Link nessa posição resultará em uma falha de comunicação imediatamente após a energização, independentemente de todos os outros parâmetros estarem corretos.

Antes de fazer o pedido, verifique a etiqueta do drive na unidade existente ou removida, ou inspecione o conector para uma conexão de fibra óptica — isso confirma FSSB e confirma que o H113 é a especificação correta.

Estoque Novo e Usado: Orientação Prática

Unidades A06B-6093-H113 novas de estoque antigo são produtos genuínos FANUC, não utilizadas, mantidas em armazenamento adequado. Estas têm garantia de 12 meses de nosso armazém. Para máquinas em ambientes de alta produção onde a margem de confiabilidade é importante, o estoque novo minimiza o risco.

Unidades usadas inspecionadas são provenientes de máquinas desativadas ou atualizadas e testadas quanto à funcionalidade antes da venda. O SVU-40 é uma unidade de eixo único que aciona um eixo auxiliar tipicamente de menor duty — mesas rotativas grandes ou mecanismos ATC tendem a ciclar intermitentemente em vez de continuamente, o que significa que os componentes de energia do drive geralmente estão em boas condições, mesmo em unidades de máquinas mais antigas. O estoque usado tem garantia de 3 meses e é uma opção prática para reparos com orçamento limitado ou estoque de backup.

Entre em contato conosco antes de fazer o pedido para confirmar a disponibilidade atual em ambas as condições.

Pedido, Pagamento e Envio

Envio mundial DHL e FedEx em 0–3 dias úteis a partir do pagamento confirmado. Frete combinado disponível para vários itens.

Opções de pagamento:

• Transferência Bancária (T/T) — todos os valores de pedido
• PayPal — pedidos de até $500
• Western Union — todos os valores de pedido

Os compradores são responsáveis por impostos e taxas de importação aplicáveis no país de destino.

Garantia e Devoluções

Devoluções são aceitas quando as unidades chegam danificadas, incompletas, não conforme descrito, ou se mostrarem não funcionais dentro de 4 dias após o recebimento. A unidade deve ser devolvida em sua condição original com o selo de garantia intacto, e os custos de envio de retorno são de responsabilidade do comprador. A garantia não se estende a danos causados por instalação incorreta, conexões de motor ou cabo erradas, ou danos físicos incorridos após a entrega.

Perguntas Frequentes

P1: Como confirmo que o A06B-6093-H113 é a unidade correta para minha máquina, e não uma variante I/O Link como a H173?

 Olhe a conexão física do drive existente para o cabo de interface do CNC. A conexão FSSB usa fibra óptica — um fino cabo de fibra plástica ou de vidro terminando em um conector estilo TOCP200. O I/O Link usa um cabo elétrico convencional, tipicamente com um conector menor. Se você puder ver a fibra óptica entrando na porta JD1A ou equivalente de fibra do drive, o drive é FSSB e o H113 é a família correta. Além disso, verifique diretamente a etiqueta na unidade existente — ela indicará SVU-40 FSSB ou redação equivalente, e o número da peça H113 estará visível. Se a unidade original já foi removida e nenhuma documentação está disponível, verifique o esquema elétrico da máquina para o eixo servo em questão, que identificará o tipo de interface no diagrama de fiação.

P2: O H113 é listado como SVU-40, mas sua saída nominal é de apenas 12,5A — por que é chamado de "40"?

O "40" em SVU-40 refere-se à designação interna da classe de corrente do motor da FANUC, não ao número absoluto de ampères em todos os casos. Na série 6093, o SVU-40 é classificado para acionar motores na categoria de classe 40 da FANUC, que inclui motores como o b8/2000 e os motores equivalentes alfa da classe 40A. O valor de 12,5A é a corrente de saída RMS contínua em condições normais de operação. A corrente de pico durante a aceleração pode ser significativamente maior do que a classificação contínua, que é o número relevante para o acoplamento do motor. A classificação "40" cobre essa capacidade de corrente de pico para os motores dessa classe. O salto para SVU-80 (H114, 15A contínuo) lida com os motores mais pesados da classe 80. Acoplar o drive ao motor por designação de classe, em vez de apenas por corrente contínua, é a abordagem correta.

P3: Após instalar um H113 de substituição, o CNC exibe alarme relacionado a FSSB 5134 ou 460 na inicialização. Quais são as causas prováveis?

Esses alarmes indicam que a comunicação FSSB entre o CNC e o amplificador não foi estabelecida corretamente. As causas mais comuns em ordem de frequência são: primeiro, o cabo de fibra óptica não está totalmente encaixado no conector da nova unidade — conectores TOCP200 exigem um clique positivo para encaixar, e uma fibra parcialmente inserida causará perda intermitente ou completa de sinal; segundo, o próprio cabo de fibra tendo uma violação do raio de curvatura introduzida durante a instalação, que atenua o sinal óptico abaixo do limiar para comunicação confiável; terceiro, a energia de controle CC de +24V do amplificador não está presente ou está abaixo do limiar — verifique se a fonte de 24V para a unidade está dentro das especificações antes de suspeitar do link de fibra. O alarme 5136 (número de amplificadores é pequeno) indica que o CNC está vendo menos amplificadores na cadeia FSSB do que sua configuração espera, o que geralmente significa que a nova unidade não está respondendo de forma alguma — isso aponta de volta para a conexão de fibra ou energia de controle.

P4: O A06B-6093-H113 pode ser usado com motores da série alfa, não apenas com motores beta?

 Sim, com as configurações de parâmetros do motor apropriadas. O H113 SVU-40 é documentado como compatível com motores alfa da faixa da classe 40, incluindo α4/4000i e α8/3000i, quando os parâmetros servo do CNC são configurados para esses tipos de motor. Na prática, a série SVU 6093 foi usada por fabricantes de máquinas-ferramenta em configurações mistas onde um SVU beta acionava um motor alfa em um eixo auxiliar — isso era particularmente comum onde o motor alfa já estava instalado na máquina por razões históricas, mas a arquitetura do eixo auxiliar da máquina exigia um drive SVU autônomo. O requisito crítico é que a demanda máxima de corrente do motor corresponda à classe de saída do drive. Acoplar um motor mais pesado a um drive de classificação mais leve (ou vice-versa) resultará em falhas de sobrecorrente ou subdesempenho.

P5: Existe uma substituição direta para o A06B-6093-H113, ou ele foi completamente descontinuado sem um equivalente mais novo?

A série 6093 foi descontinuada pela FANUC como item de produção atual. Não há um equivalente mais novo de encaixe direto que use o mesmo fator de forma, conectores e conjunto de parâmetros — a geração sucessora, a série 6114 (SVM1-40i com FSSB), usa um formato físico diferente e requer conexão a uma fonte de alimentação compartilhada em vez de operar como um SVU autônomo. Para máquinas projetadas em torno da arquitetura SVU 6093, obter a unidade 6093 correta é o caminho prático para uma restauração idêntica. Uma atualização para a geração 6114 exigiria a substituição da arquitetura da fonte de alimentação para esse eixo, a alteração do arranjo de montagem do drive e a atualização dos parâmetros servo do CNC — um projeto significativo. Para a maioria dos cenários de manutenção, um H113 usado testado ou novo de estoque antigo é a solução mais rápida, mais econômica e menos disruptiva.
