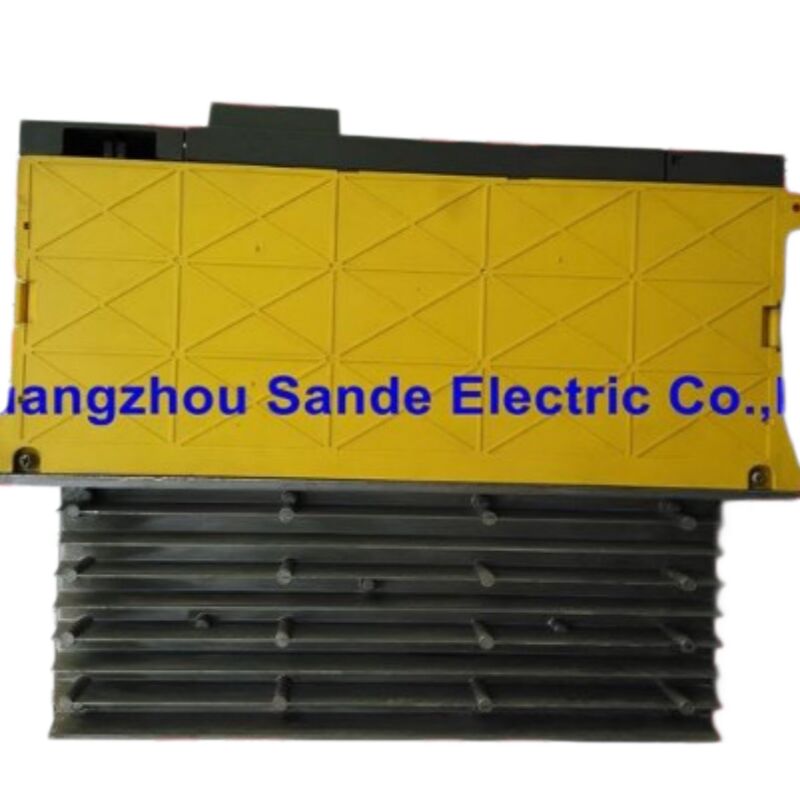

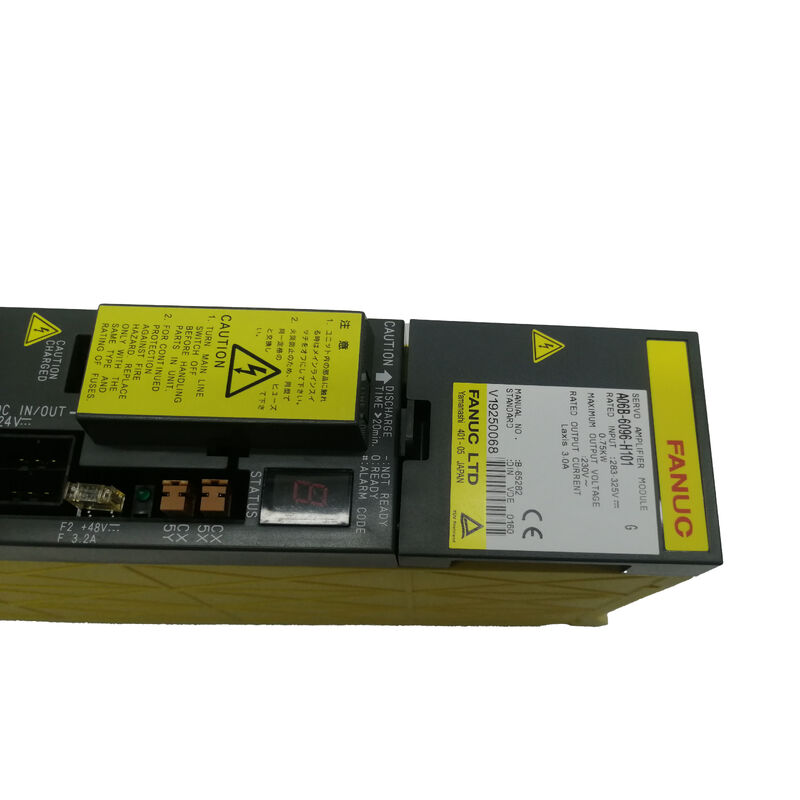

A06B-6096-H101 FANUC AC Servo Amplificador Unidade A06B6096H101 A06B-6096-H101

Módulo Amplificador Servo FANUC A06B-6096-H101 — SVM1-12, Eixo Único FSSB Alpha, Plataforma 200V

Existe uma razão direta pela qual o A06B-6096-H101 ainda tem demanda regular, apesar de não ser nem o mais novo nem o mais potente drive que a FANUC já fabricou: as máquinas para as quais foi projetado ainda estão em funcionamento.

Centros de usinagem verticais, tornos e retíficas construídos com controladores FANUC 16i, 18i e 21i — e seus sucessores 30i/31i — colocaram este amplificador em eixos que têm ciclado de forma confiável por anos, às vezes décadas.

Quando um eventualmente falha, encontrar uma substituição compatível rapidamente é o que importa.

O H101 é designado SVM1-12 dentro da série 6096 Alpha da FANUC — um módulo de eixo único que lida com uma saída nominal de 3.0A a 230V, dimensionado para as cargas de eixo mais leves em máquinas menores. A Sande Electric estoca este módulo em condições novas e usadas (inspecionadas), com envio para todo o mundo em 0–3 dias úteis.

A Série 6096: Quando a FANUC Migrou para Fibra Óptica

Para entender o que torna a série 6096 distinta, é útil saber onde ela se encaixa na história dos amplificadores servo FANUC.

Antes da 6096, o módulo servo alpha padrão da FANUC para uso em CNC era a série 6079. A 6079 se comunicava com o CNC através de uma interface convencional baseada em corrente — sinais elétricos transmitidos entre a placa servo do CNC e o amplificador por fiação de cobre.

Funcionava de forma confiável, mas à medida que os sistemas CNC se tornavam mais exigentes e as configurações multieixo se tornavam comuns, a complexidade da fiação e a largura de banda de comunicação das interfaces analógicas se tornaram fatores limitantes.

A série 6096 substituiu a 6079 com uma mudança fundamental: a interface de comunicação servo mudou para FSSB — o Fiber Optic Serial Servo Bus. Os dados entre o CNC e cada módulo de drive agora viajam por fibra óptica em vez de condutores elétricos.

A imunidade a ruído melhora, a velocidade de comunicação aumenta e a fiação entre o rack do CNC e o gabinete do drive é consideravelmente simplificada.

A FANUC fez essa transição com continuidade deliberada em mente. As dimensões físicas do módulo, a arquitetura do barramento DC, os requisitos de fonte de alimentação e até mesmo a convenção de nomenclatura de modelos (SVM1, SVM2, SVM3 para eixo único, duplo e triplo) foram herdados da 6079.

A distinção nos números de desenho — 6079 para o SVM de corrente e 6096 para SVM FSSB — é o marcador técnico, mas operacionalmente as máquinas que usam módulos 6096 se parecem muito com as que usavam 6079.

A 6096 ocupou essa posição até a chegada da série 6117 Alpha i, que trouxe controle de corrente HRV3 e um formato de módulo mais fino.

A 6096 suporta HRV3 — desde que a combinação correta de placas correspondentes esteja instalada — mas essa é a extensão da sobreposição de capacidade. Estruturalmente, a 6096 pertence à geração anterior.

SVM1-12: O Menor da Família, Mas Adequado para Sua Tarefa

Dentro da linha de eixo único 6096, o H101 é o modelo de entrada.

A escala de corrente em toda a família vai do SVM1-12 (H101, saída de 3A) passando pelo SVM1-20, SVM1-40S/L, SVM1-80, SVM1-130, SVM1-240, até o SVM1-360 — uma ampla gama que cobre tudo, desde eixos de posicionamento pequenos em tornos compactos até eixos primários de carga pesada em centros de usinagem grandes.

O SVM1-12 foi acoplado aos menores motores servo alpha no momento da fabricação da máquina — tipicamente modelos como o alpha a1/3000 ou a2/2000.

Esses motores acionam eixos auxiliares, eixos de curso curto e eixos de posicionamento em máquinas onde a carga mecânica é moderada.

Um drive nominal de 3A contínuo é suficiente para essas tarefas, e operar um módulo de maior capacidade em seu lugar não é prejudicial, mas é desnecessário e geralmente indisponível como item de estoque configurado para o mesmo tamanho de slot.

Especificações Técnicas

Revisões de PCB Antigas vs. Recentes — Por Que Importa para Reparo

Um detalhe que vale a pena saber antes de encomendar um H101 usado: o A06B-6096-H101 foi produzido em duas configurações distintas de placas internas.

Unidades antigas usavam a placa de controle A20B-2100-0250; a produção posterior mudou para a A20B-2100-0540. Ambas são a mesma arquitetura de controle, mas revisões de placa diferentes.

Para uma substituição direta do módulo, essa distinção raramente importa — o módulo inteiro é trocado como uma unidade.

Onde se torna relevante é no reparo em nível de componente: se alguém substituiu apenas a placa de controle em uma unidade, a revisão da placa deve corresponder ao que a placa de fiação espera.

Combinações de placas mistas de pares de revisão incompatíveis podem produzir condições de alarme espúrias.

Ao encomendar uma unidade usada conosco, fornecemos o módulo como um conjunto completo. Não fornecemos placas internas individuais separadamente.

Novo vs. Usado: Escolhendo a Condição Certa

Unidades novas são estoque genuíno FANUC, intocadas, com garantia de 12 meses de nosso armazém.

Para instalações que classificam qualquer situação de eixo parado como uma emergência de produção, remover a incerteza do histórico de serviço vale o prêmio de preço.

Unidades usadas (inspecionadas) têm garantia de 3 meses e são práticas para departamentos de manutenção que estocam peças de reposição contra uma falha futura, em vez de responder a uma já em andamento. Os drives SVM1-12 acionam cargas de eixo pequenas — seus ciclos de trabalho típicos são pouco exigentes em comparação com drives de eixo mais pesados — e unidades usadas bem mantidas provaram ser confiáveis como peças de reposição em funcionamento.

Entre em contato conosco para confirmar a disponibilidade na condição específica que você precisa antes de fazer o pedido.

Pedido, Pagamento e Envio

Envio mundial via DHL e FedEx em 0–3 dias úteis após a confirmação do pagamento. O frete combinado está disponível para pedidos de vários itens.

Pagamento aceito:

• Transferência Bancária (T/T) — todos os valores de pedido
• PayPal — pedidos de até $500
• Western Union — todos os valores de pedido

Os compradores são responsáveis por quaisquer impostos de importação aplicáveis ou impostos locais no país de destino.

Garantia e Devoluções

Devoluções aceitas se as unidades chegarem danificadas, incompletas, não conforme descrito, ou forem confirmadas como não funcionais dentro de 4 dias após o recebimento. Condição original com etiqueta de garantia intacta é necessária. O frete de retorno é por conta do comprador.

Falhas causadas por instalação incorreta, erros de fiação ou danos físicos após a entrega estão excluídos da cobertura da garantia.

Perguntas Frequentes

P1: Qual é a diferença prática entre as séries 6079 e 6096, e elas são intercambiáveis na mesma máquina?

 A 6079 e a 6096 desempenham a mesma função — amplificação servo de eixo único, duplo ou triplo em um gabinete alpha série 200V — mas usam interfaces de comunicação fundamentalmente diferentes.

A 6079 usa uma interface servo baseada em corrente; a 6096 usa FSSB, que transmite dados servo por fibra óptica. A placa servo do CNC determina qual interface está presente na máquina: um controlador equipado com uma placa servo FSSB requer módulos da série 6096, enquanto um sistema mais antigo sem FSSB não pode usá-los.

As duas famílias não são intercambiáveis sem trocar também a placa servo do CNC. Se sua máquina originalmente tinha um módulo 6079, você precisa de uma substituição 6079; se tinha um 6096, você precisa de um 6096.

P2: O H101 é o SVM1-12 com saída de 3A — um módulo 6096 de maior capacidade (como um H102 ou H103) pode substituí-lo em uma emergência?

 Em termos de encaixe no mesmo slot do gabinete e comunicação pelo mesmo link FSSB, um módulo 6096 de maior capacidade se conectaria.

A questão é se a maior capacidade de corrente cria algum problema — e tipicamente não cria, já que a saída de corrente do amplificador é ditada pela carga do motor e pelos limites de corrente definidos nos parâmetros do CNC, não apenas pela capacidade máxima do amplificador.

Dito isso, uma substituição controlada como essa só deve ser feita com conhecimento das configurações de parâmetros: o parâmetro do modelo do amplificador do CNC pode precisar ser atualizado para refletir a nova capacidade de corrente, ou o drive pode relatar uma incompatibilidade de configuração na inicialização.

Para substituição permanente, obter o H101 correto é a solução limpa. Para uma recuperação de produção temporária, um substituto de maior capacidade é às vezes usado com ajuste de parâmetros apropriado — mas isso deve ser tratado como uma medida de curto prazo.

P3: Meu controlador FANUC mostra o alarme servo 9 no eixo acionado por este módulo — onde devo começar a investigar?

O alarme servo 9 em sistemas FANUC geralmente indica uma condição de sobrecarga no eixo — o drive tem consumido corrente excessiva por mais tempo do que o limite de proteção térmica permite.

Antes de assumir que o amplificador falhou, verifique se a carga mecânica nesse eixo mudou: fusos de esferas desgastados ou contaminados, limpadores de guia travados, guias excessivamente apertadas ou um rolamento de motor falhando aumentam a demanda de corrente no drive e podem disparar alarmes de sobrecarga em um drive que está funcional.

Opere o eixo manualmente em baixa velocidade e observe se o motor se move suavemente ou com resistência perceptível.

Se o eixo tiver comportamento mecânico normal e o alarme retornar imediatamente após o reset sem comando de movimento, a falha é mais provável na seção de potência do drive ou em seu circuito de termistor interno. Nesse cenário, a substituição do módulo se torna a ação apropriada.

P4: Este amplificador requer alguma alteração de parâmetro após a substituição, ou é realmente plug-and-play?

 Os parâmetros servo que regem o comportamento do eixo — ganho do loop de posição, ganho do loop de velocidade, limite de corrente, tipo de motor — são armazenados na memória do CNC, não no módulo de drive. Substituir o módulo amplificador pelo mesmo número de peça mantém esses parâmetros intactos e inalterados.

Na maioria dos casos, uma troca direta de H101 não requer nenhuma alteração de parâmetro.

A exceção é quando a unidade de substituição tem uma revisão de placa diferente da original. Em sistemas FANUC 16i/18i/21i mais antigos, o parâmetro do modelo do amplificador no CNC identifica tanto o drive quanto a versão da interface; se a revisão de hardware da unidade de substituição não corresponder ao que o parâmetro espera, um alarme de configuração pode aparecer.

Isso é resolvido atualizando o parâmetro relevante do modelo do amplificador — o número específico do parâmetro depende do modelo do CNC e da versão do software.

Fazer backup de todos os parâmetros do CNC antes de qualquer troca de hardware é uma boa prática, independentemente, pois fornece um ponto de restauração completo se algo precisar ser ajustado.

P5: Existem modos de falha comuns específicos para o SVM1-12 que valem a pena saber antes da instalação?

 O A06B-6096-H101 compartilha os mesmos padrões gerais de falha que outros módulos da série alpha FSSB.

Os capacitores eletrolíticos internos na placa de controle envelhecem com o tempo, especialmente em ambientes com temperaturas ambientes mais altas ou ventilação inadequada do gabinete — falhas relacionadas a capacitores geralmente se manifestam como comportamento errático do eixo ou alarmes intermitentes antes de se tornarem uma falha grave.

Os conectores de fibra óptica (COP10A/COP10B na cadeia FSSB) valem a pena inspecionar antes de condenar o módulo em si: um conector de cabo de fibra contaminado ou torto na extremidade do drive pode causar erros de comunicação FSSB que parecem uma falha do drive.

Limpe os conectores de fibra com uma ferramenta de limpeza óptica apropriada e verifique se o cabo está corretamente encaixado antes da substituição. Finalmente, em unidades usadas mais antigas, os conectores da placa de fiação podem desenvolver contato intermitente devido a anos de ciclos térmicos — reencaixar os conectores internos durante a instalação é um passo menor que evita chamadas de serviço desnecessárias.
