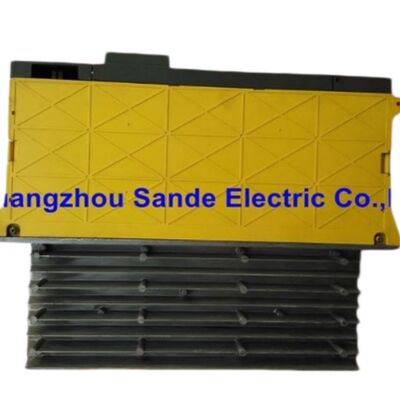

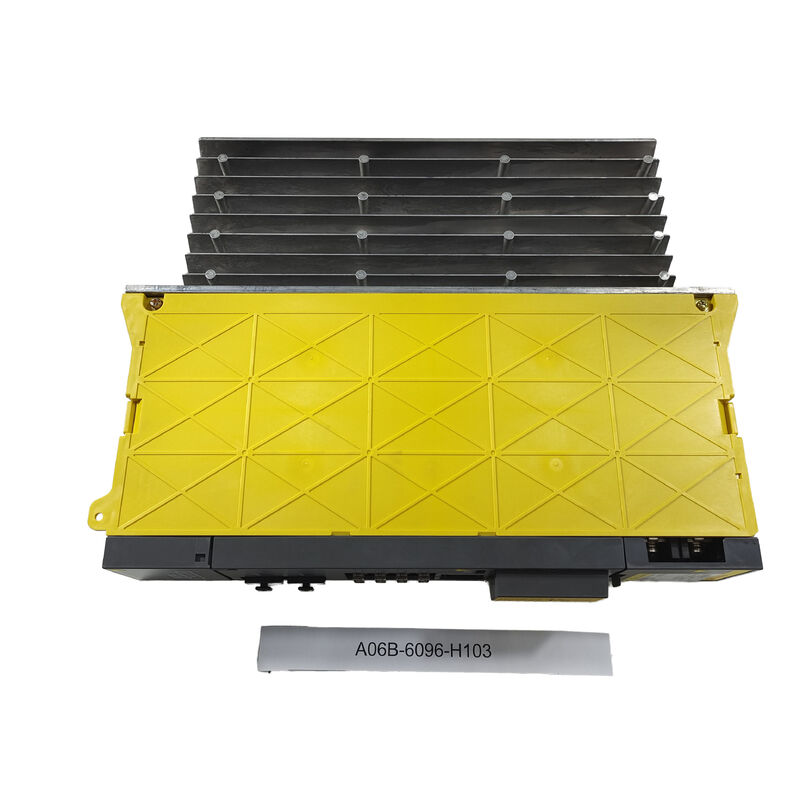

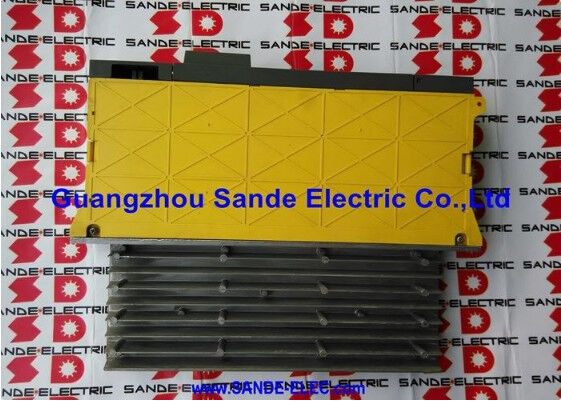

A06B-6096-H103 FANUC AC Servo Amplificador Unidade A06B6096H103 A06B-6096-H103

Fanuc A06B-6096-H103 | Módulo Amplificador Servo Alpha — SVM1-40S, Eixo Único, Fibra Óptica FSSB, 283–325V / 2.5kW, Saída de 9.4A

Visão Geral

O Fanuc A06B-6096-H103 é o SVM1-40S, um módulo amplificador servo alpha de eixo único da série A06B-6096 com interface FSSB da Fanuc.

A família A06B-6096 é a contraparte FSSB (fibra óptica) da série PWM A06B-6079 — ambas as séries contêm as mesmas designações de modelo SVM com classificações elétricas idênticas, diferindo apenas na interface de comunicação CNC.

Onde o A06B-6079-H103 (Tipo A/B PWM) se conecta a controles Fanuc mais antigos via protocolo serial PWM, o A06B-6096-H103 se comunica via link de fibra óptica FSSB (Fanuc Serial Servo Bus) usado pelos controles CNC da série i — 15i, 16i, 18i, 20i, 21i — que definem a era moderna de usinagem da série alpha.

A designação SVM1-40S coloca este módulo na classe de 40 amperes da série SVM1 de eixo único no nível de saída contínua de 9.4A.

O sufixo "S" diferencia este do SVM1-40L (H104) — na nomenclatura de motores da série alpha da Fanuc, "S" denota a variante de motor de quadro curto (α3/3000 ou α6/2000) enquanto "L" denota a variante de quadro longo ou especial.

O H103 aciona especificamente os motores α3/3000 e α6/2000, que são motores alpha compactos de médio alcance usados em uma ampla gama de máquinas-ferramenta CNC pequenas a médias.

A interface de fibra óptica FSSB é a característica que coloca este módulo na geração alpha moderna.

Onde os módulos PWM Tipo A/B mais antigos usam conexões de cabo de cobre ponto a ponto, o FSSB conecta todos os módulos servo em uma topologia em anel em um único par de cabos de fibra óptica, reduzindo drasticamente a contagem de cabos no gabinete de acionamento e alcançando taxas de dados muito mais altas que permitem tempos de ciclo servo mais rápidos dos controles da série i.

Especificações Principais

Interface FSSB — Por que a Série A06B-6096 Existe

A mudança da série PWM A06B-6079 para a série FSSB A06B-6096 foi impulsionada pela introdução dos controles CNC da série i da Fanuc, que usam FSSB como sua interface exclusiva de amplificador servo.

Embora as especificações elétricas das duas séries sejam idênticas para cada modelo SVM, o hardware de comunicação é fundamentalmente diferente: a série A06B-6096 possui um conector de fibra óptica (tipicamente COP10A/COP10B) para a conexão em anel FSSB, enquanto a série A06B-6079 possui os conectores de cabo PWM.

A topologia em anel FSSB conecta a placa de interface servo do CNC ao primeiro módulo na pilha, em seguida, encadeia através de cada módulo subsequente de volta ao CNC.

Isso reduz o chicote de múltiplos cabos do sistema PWM a um único cabo em anel de fibra óptica com cabos jumper curtos entre módulos adjacentes.

Para uma máquina com quatro eixos servo e um fuso, substituir cinco cabos individuais por uma única passagem de cabo em anel simplifica substancialmente a fiação do gabinete e reduz o número de conectores que poderiam gerar falhas de contato intermitentes ao longo da vida útil da máquina.

α3/3000 e α6/2000 — Aplicações de Classe de Motor

O motor α3/3000 — o "Modelo 3" alpha da Fanuc, classificado em 3N·m de torque contínuo a 3000rpm — é um motor compacto usado em eixos CNC mais leves onde a resposta de aceleração rápida é mais importante do que o alto torque sustentado.

O α6/2000 fornece maior torque (6N·m contínuo) em uma velocidade nominal mais baixa, cobrindo eixos com carros mais pesados ou requisitos de atrito mais altos.

As demandas de corrente contínua de ambos os motores estão dentro da classificação de 9.4A do SVM1-40S, e ambos são comumente encontrados em centros de usinagem pequenos, centros de torneamento pequenos e sistemas de posicionamento de eletrodos EDM usando controles da série i.

FAQ

Q1: O A06B-6096-H103 pode ser usado em uma máquina que atualmente possui módulos A06B-6079-H103 (PWM)?

Não, não sem atualizar o CNC. O A06B-6079-H103 usa a interface PWM Tipo A/B para controles não-série i; o A06B-6096-H103 usa fibra óptica FSSB para controles série i. As duas séries requerem placas de interface CNC diferentes e configurações de parâmetros diferentes.

Uma substituição direta entre eles não é possível sem converter o CNC para a série i ou adicionar um adaptador de interface FSSB para PWM, que não é uma solução padrão.

Se o CNC da máquina for um controle da série i, o A06B-6096-H103 é o módulo correto.

Q2: Como é a conexão do cabo de fibra óptica FSSB neste módulo?

O A06B-6096-H103 possui dois conectores de fibra óptica — COP10A (entrada do módulo anterior ou CNC) e COP10B (saída para o próximo módulo no anel).

Estes são pequenos conectores de fibra óptica plástica que transportam o sinal digital FSSB.

Os cabos de fibra usados são de fibra óptica plástica Fanuc, que é flexível e relativamente fácil de rotear no gabinete.

As precauções de manuseio incluem evitar dobras acentuadas e proteger as pontas dos conectores contra contaminação — um conector de fibra sujo ou dobrado produz erros de comunicação FSSB (Alarme L ou U no LED do módulo, correspondendo à desconexão FSSB no COP10A ou COP10B).

Q3: O que é o SVM1-40L (A06B-6096-H104) e como ele difere do H103?

O SVM1-40L e o SVM1-40S compartilham classificações de saída de corrente idênticas (9.4A), mas são configurados para diferentes tipos de quadro de motor dentro da mesma classe de corrente.

O "S" corresponde a motores de quadro curto como o α3/3000 e α6/2000; o "L" corresponde a motores de quadro longo ou de geometria especial na mesma classe de corrente.

A diferença está no conjunto de parâmetros servo — os ganhos do loop de controle e as constantes do motor que o drive usa são diferentes para os tipos de motor S e L.

Instalar a variante errada (H103 vs H104) para o tipo de motor instalado não produzirá condições de alarme óbvias, mas resultará em desempenho servo subótimo.

Q4: Como o SVM1-40S está posicionado na linha de módulos FSSB A06B-6096?

A linha de eixo único A06B-6096 vai de SVM1-12 (H101, 3.0A) a SVM1-20 (H102, 5.9A), SVM1-40S (H103, 9.4A), SVM1-40L (H104), SVM1-80 (H105, 18.7A), SVM1-130 (H106, 52.2A), até SVM1-360 (H108, 115A).

O H103 está na faixa médio-inferior, corretamente dimensionado para a classe de motores α3/α6. Para motores mais pesados que exigem mais de 9.4A contínuos, o SVM1-80 ou maior deve ser especificado.

Q5: Quais códigos de alarme estão associados ao A06B-6096-H103?

O display LED de 7 segmentos do módulo exibe códigos de alarme consistentes com a estrutura de alarme do módulo servo FSSB alpha. O Alarme 8 indica sobrecorrente do eixo L (HCL) — o diagnóstico padrão é desconectar os cabos de alimentação do motor e testar a resistência de isolamento do motor.

O Alarme 1 (ventilador interno parado) requer atenção imediata para evitar danos térmicos. Os Alarmes L e U indicam desconexão da fibra óptica FSSB nos conectores COP10A e COP10B, respectivamente — inspecione os conectores de fibra quanto à limpeza e encaixe seguro antes de condenar o módulo.
