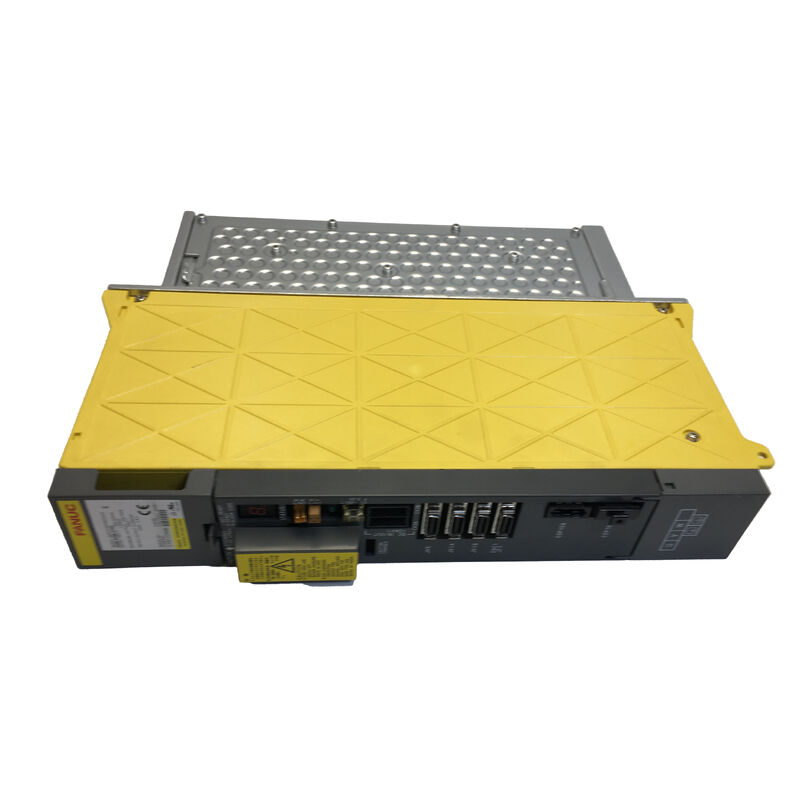

FANUC A06B-6096-H106 Unidade Amplificadora de Servo CA — Descrição do Produto

O Módulo de Eixo Único em uma Família Construída em Torno do Pensamento Multi-Eixo

A série A06B-6096 conquistou seu lugar em gabinetes de acionamento CNC em grande parte através de módulos multi-eixo — unidades que controlam dois ou três eixos de servo a partir de uma única montagem física, reduzindo o volume do gabinete e simplificando a distribuição de energia. Essa filosofia de design é refletida nas variantes 6096 mais comumente vistas em campo: a H302 de três eixos, as H202 e H207 de eixo duplo.

Portanto, quando um engenheiro de manutenção encontra um rótulo H106 em um acionamento com defeito e começa a procurar, a primeira pergunta é às vezes se o "1" no sufixo realmente significa o que parece significar. Significa. O A06B-6096-H106 é um amplificador de servo de eixo único — uma unidade física, um eixo de servo, compartilhando a mesma geração de série e arquitetura de interface analógica dos módulos multi-eixo, mas dedicado inteiramente ao acionamento de um único motor. Ele pertence à família 6096 em todos os sentidos significativos: mesma compatibilidade de controlador, mesma era, mesmo protocolo de interface. Ele apenas controla um eixo em vez de dois ou três.

Esta página atende compradores que conhecem o número da peça e desejam entender exatamente o que estão adquirindo. Fabricado no Japão pela FANUC Corporation, certificado CE, disponível em condição nova original e testada recondicionada. MOQ: 1 peça.

Lendo "HIO6": A Substituição Dupla de OCR Neste Sufixo

O título da página nesta listagem de produto diz "AO6B-6O96-HIO6" — a string derivada de OCR que os motores de busca encontram quando scanners, catálogos antigos ou fotografia de rótulo de baixa resolução processam este número de peça. Duas substituições de caracteres separadas ocorrem apenas no sufixo:

O dígito 1 em "H106" é lido como a letra I, produzindo "HI06." O dígito 0 em "H106" é lido como a letra O, produzindo "HIO6." O resultado combinado é "HIO6" — uma string que parece, à primeira vista, conter duas letras e dois dígitos, o que é um padrão incomum que ocasionalmente faz com que os compradores questionem se transcreveram o número corretamente.

Eles não cometeram um erro. "HIO6" e "H106" referem-se à mesma unidade. Os códigos de sufixo do amplificador de servo FANUC contêm apenas a letra H seguida por dígitos numéricos — nenhuma letra aparece após H no número da peça real. Se sua documentação, rótulo escaneado ou string de pesquisa mostra "HIO6", o rótulo físico na unidade lerá H106, e essa é a forma correta a ser usada para todos os fins de pedido e referência cruzada.

O Sufixo H106: Contagem de Eixos e Nível de Corrente

Dentro da convenção de nomenclatura A06B-6096, os dígitos do sufixo após H codificam duas informações que determinam exatamente qual variante é necessária.

"1" — O dígito principal identifica isso como um módulo de eixo único. Ao contrário dos H202, H207 e H302, que acionam dois ou três eixos respectivamente a partir de estágios de potência compartilhados, o H106 tem um conjunto de conexões de saída de acionamento e um conjunto de entradas de feedback do motor. Ele controla um eixo de servo — completa, independente e exclusivamente.

"06" — Os dois dígitos finais designam o nível de saída de corrente para esta variante específica. Este é o nível "06" dentro do grupo 6096 de eixo único, correspondendo a uma faixa definida de classificações de corrente do motor. Os motores acoplados a um H106 foram especificados para este nível de corrente quando a máquina foi construída, e os dados de parâmetros do servo do controlador CNC são configurados de acordo. Substituir um H106 por uma variante 6096 de eixo único de nível de corrente diferente não é uma substituição transparente — requer ajuste de parâmetros e verificação de compatibilidade do motor, não apenas uma troca física.

O H106 não compartilha intercâmbio com nenhuma das variantes de eixo duplo ou triplo nesta tabela. A contagem de eixos não é um parâmetro negociável.

Especificações

Onde um Módulo 6096 de Eixo Único se Encaixa na Prática

Entender por que uma máquina usa módulos 6096 de eixo único em vez de multi-eixo ajuda as equipes de manutenção a confirmar que têm o componente certo — e a antecipar o processo de isolamento de falhas quando uma falha ocorre.

Configurações de contagem de eixos que não se dividem uniformemente em dois ou três. Uma máquina com quatro eixos pode usar um módulo de três eixos para o grupo principal X/Y/Z e um módulo de eixo único para um quarto eixo suplementar. Uma máquina de dois eixos configurada especificamente em torno de módulos de eixo único em vez de uma unidade de eixo duplo pode fazê-lo por razões de layout do gabinete, isolamento independente do eixo, ou porque o padrão do construtor da máquina na época preferia essa configuração. Em qualquer caso, o H106 de eixo único não é uma configuração inferior ou de backup — é o design pretendido.

Grupos de eixos onde o isolamento independente de falhas foi uma prioridade de design. Um módulo de eixo único falha de forma limpa e independente. Quando desenvolve uma falha, apenas o eixo que ele controla é afetado. Para certas configurações de máquina — particularmente aquelas onde os eixos têm papéis operacionais diferentes ou onde perder um eixo enquanto retém outros tem valor operacional distinto — essa independência foi uma escolha deliberada de engenharia.

Grupos de eixos com níveis mistos. Em algumas máquinas, eixos diferentes operam motores de níveis de potência significativamente diferentes. Um módulo de eixo único em um nível de corrente específico pode ser selecionado para um eixo enquanto uma unidade de nível diferente lida com outro eixo, dando a cada eixo exatamente a especificação de corrente que ele precisa. Isso é mais simples de implementar com módulos de eixo único individuais do que com módulos multi-eixo onde todos os canais compartilham o mesmo nível de corrente.

Em todas essas configurações, a falha do H106 produz um sintoma claro: o eixo único que ele controla torna-se inoperante enquanto todos os eixos acionados por outros módulos continuam normalmente. Essa fronteira de falha limpa é, em si, um ativo de diagnóstico.

6096 de Eixo Único vs 6093 de Eixo Único: Não é a Mesma Coisa

Um ponto que vale a pena abordar diretamente: a série A06B-6093 também produz unidades amplificadoras de servo de eixo único, e para compradores que encontraram ambas as séries, a questão de saber se elas podem se substituir ocasionalmente surge.

Não podem. As séries 6096 e 6093 são gerações de produtos distintas com diferentes fatores de forma físicos, diferentes configurações de conectores e diferentes arquiteturas internas. Um módulo 6096 de eixo único e um módulo 6093 de eixo único podem compartilhar a mesma contagem de eixos, mas é aí que a semelhança termina. O protocolo de interface, o pinout do conector, o hardware de montagem e a estrutura de parâmetros no controlador CNC são todos específicos da geração. Uma máquina equipada com um H106 requer um H106 ou outra variante da série 6096 como substituição — a série 6093 não é uma opção.

Condição, Garantia e Devoluções

Unidades novas / originais carregam uma garantia de 12 meses. Estas são unidades de produção de fábrica não instaladas, adequadas para máquinas em ambientes de produção ativa onde a cobertura de garantia e a proveniência do componente são prioridades.

Unidades testadas recondicionadas carregam uma garantia de 3 meses, recuperadas de equipamentos desativados ou reequipados e verificadas através de testes funcionais antes da listagem. Para estoque de reserva planejado ou cenários de substituição sensíveis ao custo, unidades testadas recondicionadas fornecem um componente funcional confirmado a um custo de aquisição reduzido.

Relate danos físicos, entrega incompleta ou discrepâncias na descrição no dia da chegada ou no dia útil seguinte. Unidades encontradas não funcionais dentro de 4 dias após o recebimento são elegíveis para devolução. A garantia não cobre danos por instalação incorreta, energia de falha do lado do motor ou erros de parâmetro aplicados após a entrega. Devoluções não são aceitas para pedidos de item errado ou situações de mudança de ideia — sempre verifique o sufixo H106 no rótulo físico da unidade com defeito antes de fazer um pedido.

Pedidos e Envio

Envio: 2 a 4 dias úteis a partir do pagamento confirmado, armazém de Guangzhou.

Transportadoras: DHL e FedEx para entrega internacional. Coleta no armazém local em Guangzhou disponível mediante acordo prévio.

Envio combinado: Ao adquirir o H106 juntamente com outros amplificadores de servo, cabos ou componentes de controlador para a mesma revisão da máquina, o envio combinado pode ser organizado antes do pagamento para reduzir o custo total de logística.

Pagamento: Transferência bancária T/T para todos os valores de pedido. PayPal e Western Union aceitos até USD $500.

Custos de importação: Todos os direitos alfandegários, impostos e taxas de importação do país de destino são de responsabilidade do comprador. Entre em contato com a equipe antes de fazer o pedido se o seu país tiver limitações conhecidas no serviço DHL/FedEx.

Perguntas Frequentes

P1: A versão OCR deste número de peça diz "HIO6" — como sei com certeza se o "I" é a letra I ou o dígito 1, e o "O" é a letra O ou o dígito 0?

 A maneira confiável de resolver isso é olhar o rótulo físico na unidade instalada ou com defeito sob boa iluminação com uma lupa, se necessário. A convenção de número de peça da FANUC usa apenas dígitos numéricos após a letra H nos sufixos dos amplificadores de servo — nenhum caractere alfabético aparece nessa posição. Se o seu rótulo diz "HIO6", ambos os caracteres ambíguos são numéricos: o "I" é o dígito 1 e o "O" é o dígito 0, tornando o número de peça correto H106. Um método de confirmação secundário é olhar o número de peça completo no rótulo: A06B-6096-H106 contém seis instâncias separadas do dígito zero e uma instância do dígito 1, todos os quais podem aparecer como seus homólogos de letra sob más condições de OCR. A referência cruzada da sua string de rótulo contra o formato correto conhecido A06B-6096-H106 geralmente resolve qualquer ambiguidade restante. Se o rótulo na unidade for genuinamente ilegível, os dados de parâmetros do servo na memória do controlador CNC codificam o tipo de acionamento que foi instalado, e a leitura dos parâmetros relevantes da tela do controlador pode confirmar a variante correta.

P2: Minha máquina usa um H106 e um H302 no mesmo gabinete de acionamento. O eixo H106 falhou. Devo substituir apenas o H106 ou investigar se o H302 também pode ser afetado?

Substitua o H106 como ação primária. Em uma configuração de gabinete onde um módulo de eixo único e um de três eixos operam independentemente, uma falha no H106 é eletricamente isolada do H302 pela natureza da arquitetura de módulo separada — eles compartilham uma fonte de alimentação CA, mas seus estágios de acionamento individuais operam independentemente. A menos que o evento de falha tenha envolvido um evento físico como um surto de energia, entrada de refrigerante ou descarga elétrica que possa afetar vários módulos simultaneamente, o H302 que atende aos eixos saudáveis não requer substituição. Após instalar o substituto H106, execute todos os eixos através de um ciclo de travessia completo em velocidade reduzida antes de retornar à produção, observando quaisquer códigos de alarme ou comportamento anormal nos eixos H302 — isso confirma que o evento de energia que causou a falha do H106 não deixou danos latentes no hardware adjacente. Se todos os eixos funcionarem limpos, o H302 está quase certamente inalterado.

P3: O A06B-6096-H106 é o mesmo que A06B-6096-H104? Eles parecem semelhantes e eu vi ambos mencionados na documentação para a mesma série de máquinas.

H106 e H104 são variantes relacionadas, mas distintas dentro do grupo 6096 de eixo único. O "1" principal em ambos os sufixos confirma que ambos são módulos de eixo único, mas os dígitos finais "06" e "04" representam diferentes níveis de saída de corrente. Cada nível é compatível com classificações de corrente de motor específicas, e os parâmetros do controlador CNC são configurados para o nível específico instalado na comissionamento. Substituir H104 por H106 ou vice-versa não é uma substituição direta — requer verificar a compatibilidade do motor com o nível de substituição e ajustar os parâmetros de servo relevantes no controlador. Para uma substituição de manutenção direta, o caminho mais seguro e simples é adquirir o H106 exatamente como instalado. Se apenas o H104 estiver disponível e o H106 não puder ser adquirido, consulte a documentação de parâmetros da máquina antes de prosseguir com a substituição, e esteja preparado para reajustar o eixo após a instalação.

P4: Estamos adquirindo o A06B-6096-H106 para uma máquina que está operando um turno de produção. A máquina tem sido confiável por anos e esta é a primeira falha do acionamento de servo. O que a falha de um módulo de eixo único geralmente indica sobre o restante do sistema de controle?

Uma primeira falha de acionamento após anos de serviço confiável é geralmente um evento localizado em vez de um sinal de deterioração mais ampla do sistema. Componentes do amplificador de servo — particularmente capacitores eletrolíticos e junções de transistores de potência — têm vidas úteis finitas que são medidas em horas de operação cumulativas e ciclos térmicos, e esses componentes podem atingir o fim de sua vida útil independentemente de todo o resto no gabinete. Uma falha de módulo único após um longo histórico de serviço reflete mais provavelmente que o H106 atingiu o fim de seu ciclo de vida de componentes do que o sistema de controle como um todo está falhando. O indicador mais informativo é o que acontece após a substituição: se a máquina retomar a operação normal e funcionar sem incidentes adicionais nos próximos seis a doze meses, a falha foi de fato isolada. Se falhas adicionais ocorrerem em outros módulos ou no sistema de controle em um curto período após a substituição do H106, esse padrão sugere envelhecimento mais amplo de capacitores ou deterioração no ambiente do gabinete, e uma inspeção mais abrangente do hardware de acionamento restante é justificada.

P5: Temos a oportunidade de comprar um pequeno lote de unidades usadas A06B-6096-H106 de uma instalação que acabou de desativar várias máquinas idênticas. A aquisição em massa é uma estratégia sólida para peças de acionamento legadas?

 É uma estratégia sólida com algumas condições. Adquirir várias unidades de uma fonte conhecida — particularmente uma fonte onde você pode verificar o histórico da máquina, as condições sob as quais os acionamentos foram operados e o motivo da desativação — é consideravelmente mais previsível do que comprar unidades individuais de fontes anônimas do mercado secundário ao longo do tempo. As perguntas-chave a serem feitas antes de se comprometer com uma compra em lote são se todas as unidades vieram da mesma geração de máquina (garantindo especificações consistentes de nível de corrente), se alguma das unidades foi removida devido a falhas em vez de desativação programada, e se os acionamentos foram armazenados em condições controladas desde a remoção. Unidades de uma desativação planejada que foram armazenadas secas e estáveis em temperatura são uma proposta diferente de unidades que ficaram em um contêiner externo por dezoito meses. Para uma instalação que opera várias máquinas com acionamentos H106, um lote verificado de uma única fonte conhecida pode fornecer vários anos de cobertura de peças sobressalentes a um custo difícil de igualar através de aquisição individual — mas apenas se a proveniência e o histórico de armazenamento tiverem sido adequadamente verificados antes da compra.

Eixo único. Série confirmada. Pronto para envio.
