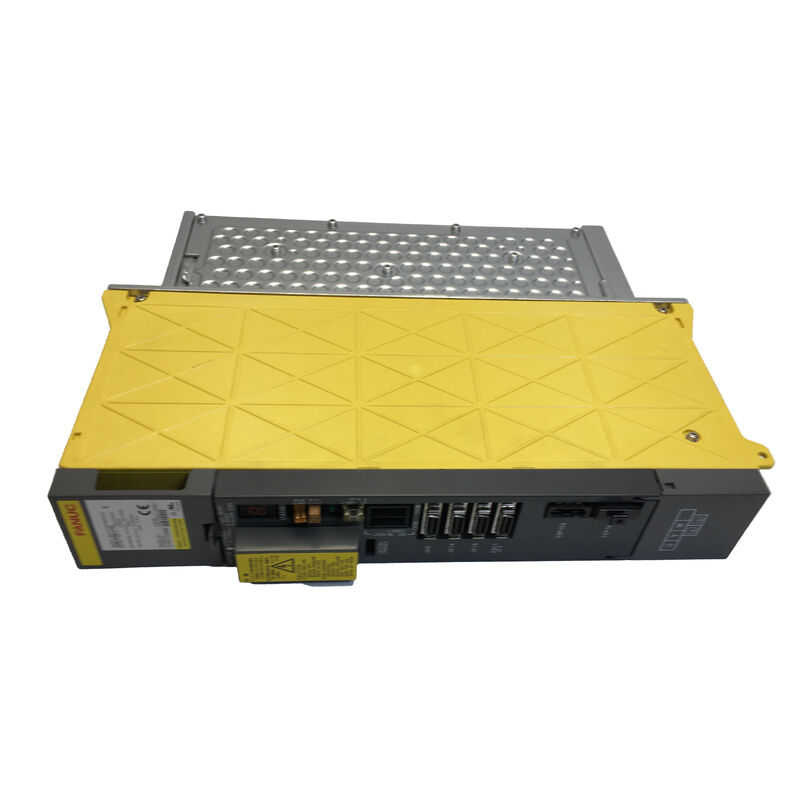

A06B-6096-H201 FANUC AC Servo Amplificador Unidade A06B6096H201

FANUC A06B-6096-H201∙ Alpha SVM2-12/12 Módulo Servo Dual-Axis 3A / 3A / 283 325V / FSSB

SVM2-12/12 ¢ Compacto duplo eixo na extremidade de baixa corrente

O A06B-6096-H201 é o SVM2-12/12 o módulo de dois eixos de corrente mais baixa da família Alpha FSSB SVM da FANUC, com 3.0 Arms em ambos os canais L e M.Ele lida com dois eixos de servo de um único módulo na extremidade pequena da gama Alpha SVM2, making it the correct unit for compact CNC machine configurations where two light-duty axes share an amplifier without requiring the current capacity of the 40/40 or 80/80 variants that fill the same cabinet slot at higher cost.

Como todos os módulos da série A06B-6096, o H201 baseia-se no ônibus DC compartilhado fornecido por um Alpha PSM (Módulo de Fornecimento de Energia) e comunica com o CNC através de cabo de fibra óptica FSSB.A atribuição do eixo FSSB é definida nos parâmetros do eixo do CNC. Cada canal L e M recebe seu próprio endereço FSSB na cadeia de acionamento..

A designação SVM2-12/12 distingue este módulo de variantes de dois eixos de corrente mais alta da mesma família.A corrente de estacionamento contínua do motor deve estar dentro dos 3 canais do amplificador..0 Arms rating. Excedendo isso leva a falhas de excesso de corrente ou sobrecarga térmica. Se a máquina instalada usa motores que exigem mais de 3,0 Arms por eixo,a variante SVM2 com uma classe de corrente mais elevada é a especificação correta.

Principais especificações

Contexto da família SVM2

A designação SVM2 abrange todos os módulos de duplo eixo da série A06B-6096.As variantes adjacentes incluem maiores classificações de corrente por canal para motores com maiores demandas de corrente de estacionamentoA forma física e a arquitetura de comunicação FSSB são compartilhadas pela família SVM2, mas os módulos com diferentes classificações de corrente têm diferentes componentes internos de potência.Performance térmica nominal diferente, e diferentes configurações de parâmetros do motor.

Ao substituir um H201, confirmar o número completo da peça no rótulo do módulo instalado. An adjacent SVM2 number in the cabinet may have a higher current rating and a different motor type mapping — fitting it against an H201's motor load risks parameter mismatch or amplifier undersizing in the other direction.

Perguntas frequentes

P1: Qual é o A06B-6096-H201 na gama SVM2 da FANUC?

É o SVM2-12/12 o módulo de dois eixos de corrente mais baixa da série Alpha FSSB SVM.Ele conduz dois eixos de servo de um módulo na extremidade pequena da gama de corrente Alpha SVM2, para configurações de máquinas CNC compactas com motores de eixo leves.

P2: O A06B-6096-H201 requer uma fonte de alimentação PSM separada?

Sim, a série A06B-6096 SVM baseia-se num autocarro de CC partilhado fornecido por um alfa PSM (série A06B-6087 ou A06B-6088).O PSM deve ser classificado para suprir a demanda de corrente combinada de todos os módulos SVM e SPM ligadosO H201 não auto-rectifica a sua própria entrada AC.

P3: Pode uma variante SVM2 de maior corrente substituir o H201?

Fisicamente, pode caber na mesma fenda do armário, mas não é uma substituição direta. The CNC's axis parameters must be set for the motor type actually connected — fitting a higher-current module against a low-current motor without correct parameter configuration produces motor type mismatch alarms or incorrect velocity scaling.

P4: Ambos os eixos L e M alarmados simultaneamente.

Os alarmes simultâneos em ambos os eixos de um módulo SVM2 podem indicar uma falha a nível do módulo (perda de barramento de corrente contínua partilhada ou falha da fonte de alimentação de controlo no interior do módulo) ou uma falha do PSM a montante.Verifique o estado do PSM e verifique as conexões de cabo FSSB primeiro uma falha do PSM leva todos os módulos SVM no barramento offline simultaneamenteOs alarmes de um único eixo são mais propensos a ser falhas no motor ou no codificador.

Q5: De onde provém o A06B-6096-H201?

Através do mercado pós-venda do módulo FSSB FANUC Alpha, os especialistas em reparação CNC e os distribuidores de amplificadores Alpha mantêm a troca e o excedente de estoque.Confirme o H201 (SVM2-12/12) especificamente - solicitar um ensaio funcional nos canais L e M antes de aceitar qualquer unidade de troca.
